Marklin 29411 Handleiding

22Beste ouders,Netvoedingsadapters voor speelgoed zijn niet geschikt om als speelgoed gebruikt te worden. Het gebruik dient onder voortdurend toezicht van de ouders te gebeuren. Wijs uw kinderen er absoluut op, om de netvoedingsadapter uitsluitend te gebruiken waarvoor deze bestemt is. Wijs uw kinderen op de gevaren van de netspanning uit de wandcontactdoos. Controleer op regelmatige tijden (afhankelijk van het intensiteit van het gebruik) maar minstens 1 x per week de toestand van de kabel en de behuizing van de netvoedingsadapter op beschadigingen. Voer deze optische controle alleen uit als de netvoedingsadapter uit de wandcontactdoos is genomen. Bij het geringste verdacht van een beschadiging mag de netvoe-dingsadapter pas weer gebruikt worden na hersteld te zijn door het Märklin service centrum. 1.

VeiligheidsvoorschriftenLees eerst de volgende Veiligheidsvoorschriften aandachtig door voordat u de Märklin netvoedingsadapter gaat gebruiken:• De netvoedingsadapter mag alleen aangesloten worden op een wandcontactdoos waarvan de netspanning overeen-komt met de op het typeplaatje van de adapter aangegeven netspanning. • De netvoedingsadapter is uitsluitend geschikt voor het gebru-ik in droge ruimtes. • De netvoedingsadapter is geen speelgoed. Het dient als stroomvoorziening voor de modelbaan. • Bij het verplaatsen mag de netvoedingsadapter niet aan de aansluitkabel vastgehouden worden. • Controleer regelmatig de toestand van de kabel en de behuizing van de netvoedingsadapter op beschadigingen. Deze optische controle mag alleen uitgevoerd worden als de netvoedingsadapter uit de wandcontactdoos is genomen.

Bij het geringste verdacht van een beschadiging mag de netvoedingsadapter niet meer gebruikt worden en dient eerst grondig gecontroleerd en hersteld te worden door een vakman (bijv. Märklin service centrum). Na herstelling kan het apparaat weer worden gebruikt.

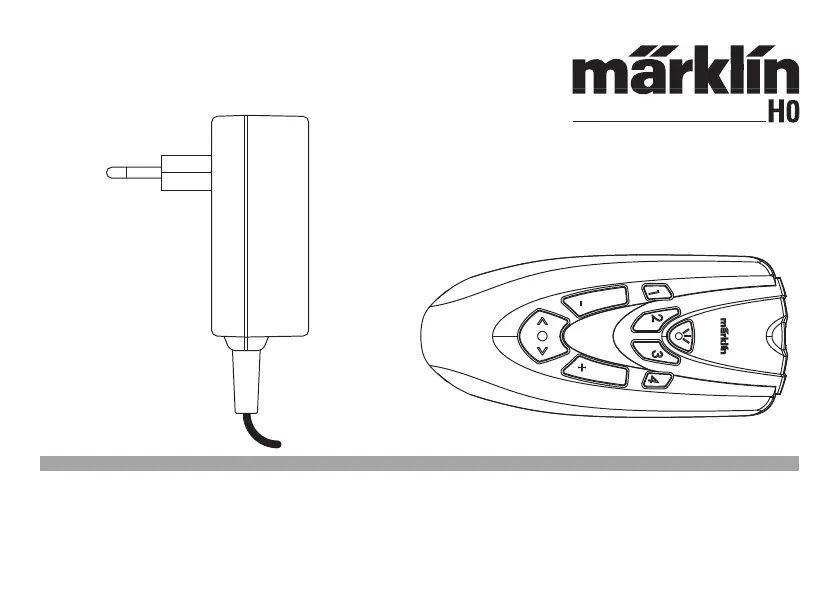

235. Aansluiten van het basisstationBelangrijke opmerking:Het basisstation mag enkel en alleen aangesloten worden op de meegeleverde netvoedingsadapter. Het gebruik van andere netvoedingsadapters of transfor-matoren is niet toegestaan. 5. 1 Basisstation aan de netvoedingsadapter aansluitenHet basisstation heeft de netvoedingsadapter nodig voor de stroomvoorziening. Hiervoor moet de netvoedingsadapter (1) met de stekker aan de kabel (2) in de stekkerbus van het basisstation (3) gestoken worden - zie pagina 3. 5. 2 Het in gebruik nemen van de IR-afstandsbedieningVoor het in gebruik nemen van de IR-Control moeten eerst 2 batterijen van het type AAA (micro, behoren niet tot de leve-ringsomvang) in het batterij-vak geplaatst worden. Zie volgende illustraties. 2. Netvoedingsadapter aansluitenDe netvoedingsadapter is alleen bedoelt voor de voeding van het basisstation.

Er kunnen geen andere verbruikers op aangesloten worden. Voor het aansluiten eenvoudig de klinkstekker in de stekkerbus van het basisstation steken. Voorzichtig. Er mogen nooit gelijktijdig twee netvoedingsadap-ters en basisstations op de modelbaan aangesloten zijn. 3. Technische gegevensZie typeplaatje op de netvoedingsadapter. 4. Kortsluiting of overbelastingOverbelastingsbeveiligingDe ingebouwde thermo-schakelaar beschermt de netvoedings-adapter bij overbelasting of kortsluiting tegen beschadiging. De loc’s blijven allemaal stilstaan, de magneetartikelen zijn niet meer te bedienen en de aangesloten lampen doven. De volgende werkwijze word aanbevolen: 1. Trek de netvoedingsadapter uit de wandcontactdoos. 2. Zoek de kortsluiting op de modelbaan op en verhelp deze. 3. De thermo-schakelaar komt na circa 1 minuut weer terug in de bedrijfstoestand.

Na dit oponthoud kan de netvoedingsad-apter weer in bedrijf genomen worden. Herhaald het uitschakelen van de netvoedingsadapter zich, zonder dat er een kortsluiting kan worden gevonden, dan wordt de netvoedingsadapter overbelast.

25Batterij-vak deksel weer plaat-sen en vastschroeven.Aanwijzingen voor batterijen enoplaadbare accu’s• Niet oplaadbare batterijen mogen niet opgeladen worden.• Lege batterijen uit de batterijhouder verwijderen.• Oplaadbare batterijen (accu’s) voor het laden uit de batterijhouder nemen!• Oplaadbare batterijen alleen onder ouderlijk toezicht laden.• Ongelijkheid van soorten batterijen, of nieuwe en gebruikte batterijen kunnen niet samen worden gebruikt.• Batterijen met de juiste polariteit invoegen.• Contacten mogen niet worden kortgesloten.• Batterijen horen niet bij het huisvuil! • Elke gebruiker in de Europese Gemeenschap is wettelijk verp-licht om batterijen bij een verzamelplaats van de gemeente of een handelaar af te geven.

26Adres kiezen:Het loc-adres vindt u in de gebruiksaanwijzing van de loc.Schakelaar Adres• 78• • 72• • • 60• • • • 24Adres wijzigen:Indien u twee locomotieven met hetzelfde adres heeft, kunt u het adres van één van de locomotieven veranderen:transformator uit de wandcontactdoos nemen. Stel de adres-keuzeschakelaar (9*) op het gewenste adres in. Druk op de toets “Rijrichting veranderen” (7*). Houd deze toets ingedrukt terwijl de lens (8*) van de IR-afstandsbediening naar de ontvanger wijst en steek de transformator weer in de wandcontactdoos .Zodra de verlichting brand dan wel knippert, de toets loslaten.Het inschakelen van de verlichting dan wel het knipperen daar-van, geeft aan dat het programmeren in bedrijf is. Zodra het licht dooft is de programmering gereed. De loc kan nu met het nieuwe adres in bedrijf genomen worden. * zie Pagina 3Loc besturenJuiste adres gekozen?

(zie gebruiksaanwijzing van de loc)De IR-Control tijdens het bedienen altijd met de lens naar het basisstation richten. Gewenste toets drukken.Als na het laatste commando gedurende 3 minuten geen nieuw commando wordt gegeven, schakelt uit veiligheidsoverweging het basisstation de railspanning automatisch uit. Als de IR-Control weer wordt gebruikt, schakelt het basisstation vanzelf weer in.Indien er een kortsluiting ontstaat, schakelt het basisstation zich uit en na het oplossen van de storing vanzelf weer opnieuw in. Rijrichting veranderenAfremmenOptrekkenFunctie 1 - 4 schakelen *Verlichting schakelen6. Bedienen van de IR-afstandsbediening * als de locomotief wordt voorbereid
