43 NEDERLANDSNEDERLANDS (Originele instructies)WAARSCHUWING• Dit apparaat is niet bedoeld voor gebruik door personen, waaronder kinderen, met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring. • Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met de stofzuiger spelen. • Zie het hoofdstuk “TECHNISCHE GEGEVENS“ voor de typeaanduiding van de accu. • Zie het hoofdstuk “De accu aanbrengen en verwijderen“ voor hoe u de accu kunt aanbrengen en verwijderen. • Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften. • Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereed-schap worden verwijderd. • Voorkom kortsluiting van de accu.

• Zie het hoofdstuk “ONDERHOUD“ voor de benodigde informatie over de voorzorgsmaatregelen tijdens onder-houd door de gebruiker. TECHNISCHE GEGEVENSModel: DVC866L DVC156LStandaard type lter Doeklter (voor droog stof)Maximaal luchtvolume aan het uiteinde van de slang(met BL1850B en slang met ø32 mm en lengte 1,7 m)2,1 m3/minMaximaal luchtvolume bij turbine(met BL1850B)3,4 m3/minVacuüm(met BL1850B)11 kPaOpneembare inhoud 8 L 15 LAfmetingen (l x b x h) 366 mm x 334 mm x 368 mm 366 mm x 334 mm x 421 mmNominale spanning 36 V gelijkspanningNettogewicht 7,1 - 7,7 kg 7,3 - 7,9 kgBeschermingsklasse IPX4• In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen. • De technische gegevens van de accu kunnen van land tot land verschillen.

• Het gewicht is exclusief bijgeleverde accessoires, maar inclusief de accu(’s). Het laagste en hoogste gecombi-neerde gewicht van het apparaat en de accu(’s) wordt vermeld in de tabel.

Toepasselijke accu’s en ladersAccu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860BLader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC• Sommige van de hierboven vermelde accu’s en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. SymbolenHieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Lees de gebruiksaanwijzing. Wees vooral voorzichtig en let goed op. Waarschuwing: De stofzuiger kan schade-lijk stof bevatten.

44 NEDERLANDSGa nooit op de stofzuiger staan. Stofklasse L (licht). De stofzuigers zijn in staat om stofklasse L op te zuigen. Houd u aan de nationale regelgeving met betrek-king tot stof en veiligheid en gezondheid op de werkplek. Ni-MHLi-ionAlleen voor EU-landenAls gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu‘s en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen. Gooi elektrische en elektronische appara-ten en accu‘s niet met het huisvuil weg.

In overeenstemming met de Europese richtlijn inzake oude elektrische en elek-tronische apparaten en inzake accu‘s en batterijen en oude accu‘s en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu‘s en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzame-lingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer. GebruiksdoeleindenHet gereedschap is bedoeld om droog stof te verza-melen. Het gereedschap is geschikt voor commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

GeluidsniveauDe typische, A-gewogen geluidsniveaus zijn gemeten volgens IEC60335-2-69:Model DVC866LGeluidsdrukniveau (LpA): 70 dB (A) of lagerOnzekerheid (K): 2,5 dB (A)Model DVC156LGeluidsdrukniveau (LpA): 70 dB (A) of lagerOnzekerheid (K): 2,5 dB (A)Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A). OPMERKING: De opgegeven geluidsemissiewaar-de(n) is/zijn gemeten volgens een standaardtestme-thode en kan/kunnen worden gebruikt om dit gereed-schap te vergelijken met andere gereedschappen. OPMERKING: De opgegeven geluidsemissiewaar-de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

In Finland mag dit apparaat niet buitenshuis worden gebruikt bij lage temperaturen. 11. Gebruik hem niet dichtbij een warmtebron (fornuis, enz. ). 12. Als de uitlaatlucht terugstroomt in het vertrek, is het noodzakelijk voor voldoende luchtver-versing in het vertrek te zorgen. Raadpleeg hiervoor de nationale regelgeving. 13. Blokkeer de aanzuigopening/uitlaat/koel-ventilatieopeningen niet. Deze ventilatieope-ningen zorgen voor de koeling van de motor. Blokkering ervan moet zorgvuldig worden voorkomen omdat anders de motor zal door-branden als gevolg van gebrek aan ventilatie. 14. Zorg altijd voor een stevige stand en goede lichaamsbalans. 15. U mag de slang niet knikken, eraan trekken of erop gaan staat. 16. Schakel de stofzuiger onmiddellijk uit als u tijdens gebruik slechte prestaties of iets abnormaals opmerkt. 17.

VERWIJDER DE ACCU(’S) wanneer het gereed-schap niet in gebruik is, u er onderhoud aan gaat plegen, en u accessoires verwisselt. 18. Reinig en onderhoud de stofzuiger onmiddel-lijk na elk gebruik om hem in optimale conditie te houden. 19. ONDERHOUD DE STOFZUIGER GOED. Houd de stofzuiger schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies voor het verwisselen van de accessoires. Houd de handgrepen droog, schoon en vrij van olie en vetten. 20. CONTROLEER BESCHADIGDE ONDERDELEN. Zonder de stofzuiger verder te gebruiken, moet een beschermkap of ander onderdeel dat beschadigd is eerst goed worden onderzocht om te beoordelen of het goed werkt en zijn beoogde functie kan uitvoeren.

Controleer of bewegende delen goed uitgelijnd zijn en niet vastgelopen zijn, of onderdelen niet kapot zijn en stevig gemonteerd zijn, en enige andere situatie die van invloed kan zijn op de werking ervan. Een beschermkap of ander onderdeel dat beschadigd is, dient vakkundig te worden gerepareerd of vervangen door een erkend servicecentrum, behalve indien anders aange-geven elders in deze gebruiksaanwijzing.

Laat een kapotte schakelaar vervangen door een erkend servicecentrum. Gebruik de stofzuiger niet als hij niet kan worden in- en uitgescha-keld met de schakelaar. 21. Bij onderhoud door de gebruiker moet het apparaat worden gedemonteerd, gereinigd en onderhouden voor zover dat redelijkerwijs praktisch is zonder dat dit risico‘s oplevert voor het onderhoudspersoneel en anderen. 22. Het apparaat moet minimaal jaarlijks worden onderworpen aan een technische inspectie door de fabrikant of een opgeleid persoon, welke dient te bestaan uit, bijvoorbeeld, een inspectie van de lters op beschadigingen, de luchtdichtheid van het apparaat en de juiste werking van het bedieningsmechanisme. 23. Tijdens het uitvoeren van onderhouds- of reparatiewerkzaamheden moeten alle veront-reinigde onderdelen die niet naar tevredenheid kunnen worden schoongemaakt, worden weggegooid.

Tijdens en na gebruik, kan de accu heet wor-den waardoor brandwonden of koude brand-wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu. 15. Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken. 16. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar-door brandwonden of persoonlijk letsel kunnen ontstaan. 17. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspannings-leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu. 18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’s die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroor-zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens-duur van de accu1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen. 2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu. 3. Laad de accu op bij een omgevingstempera-tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden. 4. Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader. 5.

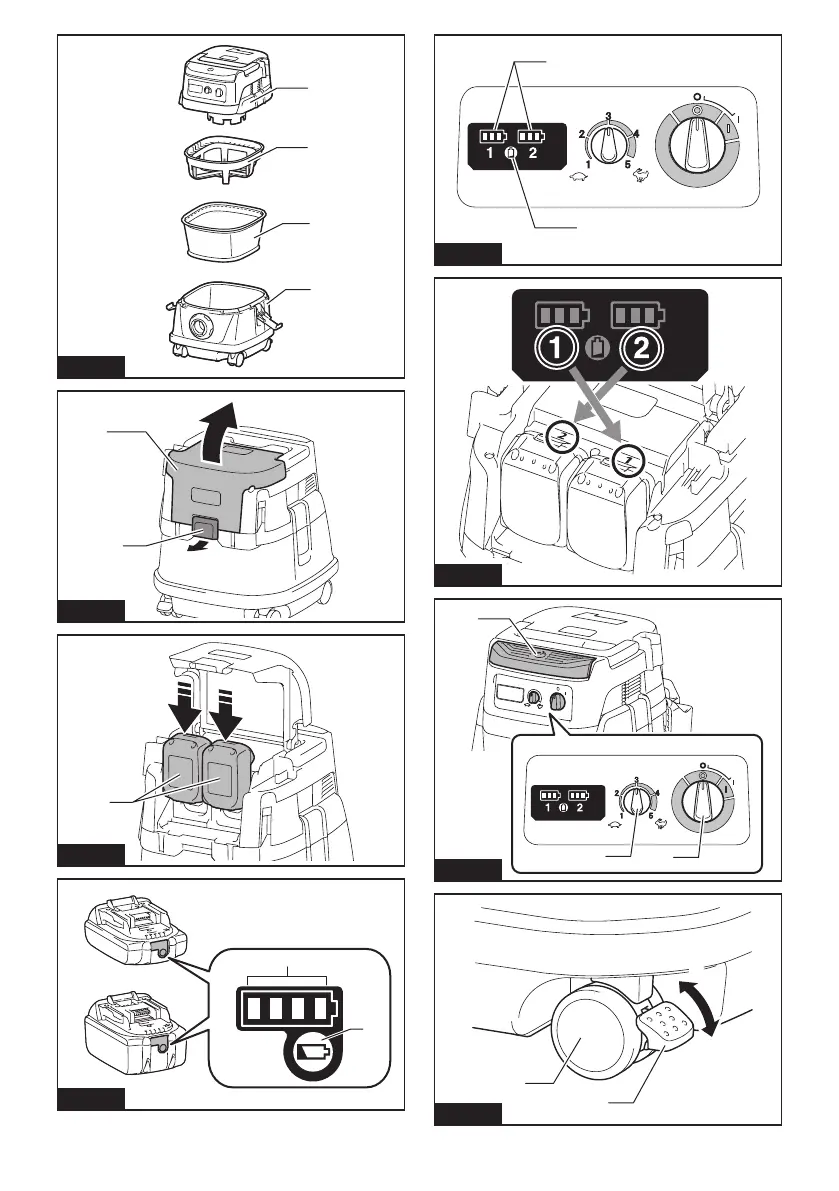

Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken. BESCHRIJVING VAN DE ONDERDELEN► Fig. 1: 1. Tankdeksel 2. Filterkooi 3. Doeklter 4.

48 NEDERLANDSDe accu aanbrengen en verwijderenLET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd de stofzuiger en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u de stofzuiger en de accu niet stevig vast-houdt, kunnen deze uit uw handen glippen en kunnen de stofzuiger of de accu worden beschadigd of kan persoonlijk letsel worden veroorzaakt. LET OP: Wees voorzichtig bij het sluiten of openen van het accudeksel dat uw vingers niet bekneld raken. Als u dit niet doet, kan persoonlijk letsel ontstaan. Om de accu te plaatsen, ontgrendelt u eerst de vergren-deling en opent u daarna het accudeksel. Plaats daarna de accu. ► Fig. 2: 1. Vergrendeling 2. AccudekselLijn de lip op de accu uit met de groef in de behuizing en duw de accu op zijn plaats.

Steek hem er helemaal in tot hij op zijn plaats wordt vergrendeld met een klik-geluid. Vergrendel daarna het accudeksel. ► Fig. 3: 1. AccuOm de accu te verwijderen, verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het apparaat. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit de stofzuiger vallen en letsel veroorzaken bij u of anderen in uw omgeving. LET OP: Breng de accu niet met kracht aan. Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht. OPMERKING: De stofzuiger werkt niet met slechts één accu. De resterende acculading controlerenAlleen voor accu’s met indicatorlampjesDruk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedu-rende enkele seconden. ► Fig. 4: 1.

OPMERKING: Afhankelijk van de gebruiksomstan-digheden en de omgevingstemperatuur, is het moge-lijk dat de aangegeven acculading verschilt van de werkelijke acculading. OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanneer het accubeveiligingssys-teem in werking is getreden. De resterende acculading controleren► Fig. 5: 1. Accu-indicatorlampje 2. Testknop► Fig. 6Druk op de testknop om de resterende acculadingen te zien. De accu-indicatorlampjes geven per accu de resterende acculading aan. Toestand van accu-indicator Resterende acculadingAan UitKnippert50% tot 100%20% tot 50%0% tot 20%Laad de accu op. Gereedschap-/accubeveiligingssysteemHet gereedschap is voorzien van een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt auto-matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen.

Het gereedschap kan tijdens het gebruik automatisch stop-pen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:OverbelastingsbeveiligingWanneer het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroomsterkte vergt,.

49 NEDERLANDSstopt het gereedschap automatisch zonder dat een indicatorlampje gaat branden. Schakel in dat geval het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap weer in om verder te gaan. Oververhittingsbeveiliging Aan KnippertWanneer het gereedschap oververhit is, stopt het gereedschap automatisch en knippert het accu-indi-catorlampje gedurende ongeveer 60 seconden. In die situatie laat u het gereedschap eerst afkoelen voordat u het gereedschap opnieuw inschakelt. Beveiliging tegen te ver ontladenAls de acculading laag is, stopt het gereedschap auto-matisch. Als het gereedschap niet werkt, ook niet wan-neer de schakelaars worden bediend, verwijdert u de accu’s vanaf het gereedschap en laadt u de accu’s op. De trekkerschakelaar gebruiken► Fig. 7: 1. Standby-schakelaar 2. Aan-uitknop 3.

Zuigkracht-instelknopDe stofzuiger inschakelen:1. Zet de standby-schakelaar in de stand “I”. De stofzuiger staat in de standby-stand. 2. Druk op de aan-uitknop. Om de stofzuiger weer in de standby-stand te zetten, drukt u nogmaals op de aan-uitknop. Om de stofzuiger uit te schakelen, zet u de stand-by-schakelaar in de stand “O”. De zuigkracht kan worden ingesteld overeenkomstig de behoefte van de werkzaamheden. De zuigkracht kan worden verhoogd door de zuig-kracht-instelknop te draaien van het symbool naar het symbool. KENNISGEVING: Zet de standby-schakelaar altijd in de stand “O” wanneer u de stofzuiger gedurende een lange tijd niet gaat gebruiken. De stofzuiger verbruikt in de standby-stand ook stroom. Het wieltje vergrendelen en ontgrendelen► Fig. 8: 1. Wieltje 2. Remhendel 3. Stand LOS 4.

Stand REMHet wieltje op de rem zetten is handig wanneer de stofzuiger wordt opgeborgen, het werk tussentijds wordt onderbroken en de stofzuiger stil moet blijven staan. Om de rem te gebruiken, bedient u deze met de hand.

LET OP: Leeg de tank minstens eenmaal per dag, al is dit afhankelijk van de opgezogen hoe-veelheid stof in de tank. Anders zal de zuigkracht afnemen en kan de motor defect raken. LET OP: Pak de haak niet vast wanneer u de tank leegt. Als u de haak vastpakt, kan de haak afbreken. Ontgrendel het tankdeksel en til hem op. Schud het stof van het doeklter/voorlter af en haal vervolgens de polyethyleenzak uit de tank. ► Fig. 15OPMERKING: Haal bij het legen de polyethyleenzak voorzichtig uit de tank zodat de polyethyleenzak niet achter het uitsteeksel binnenin de tank blijft haken en scheurt. OPMERKING: Leeg de polyethyleenzak voordat deze vol is. Te veel stof in de tank kan ertoe leiden dat de polyethyleenzak scheurt. De gereedschapsbak aanbrengen1. Ontgrendel de vergrendeling van het accudeksel en open het accudeksel. 2. Plaats de rails van de gereedschapsbak in de groeven van de behuizing.

3. Sluit de accudeksel en vergrendel hem. ► Fig. 16De gereedschapsbak is handig om accu’s, buizen of aansluitmonden mee te nemen. ► Fig. 17De slang aansluitenKENNISGEVING: U mag de slang niet force-ren of erop gaan staan. Trek de stofzuiger nooit mee aan de slang. Door de slang te forceren, erop te staan of eraan te trekken, kan hij kapot gaan of vervormen. KENNISGEVING: Wanneer groot afval wordt opgezogen, zoals houtkrullen, cementkorrels of soortgelijk afval anders dan zeer klein afval, gebruikt u de slang met een binnendiameter van 38 mm (optioneel accessoire). Als u de slang met een binnendiameter van 28 mm (optioneel acces-soire) gebruikt, kan de slang verstopt en beschadigd raken. Steek de slang in de inlaatopening van de tank en draai hem rechtsom tot hij wordt vergrendeld. ► Fig.

18Het hulpstuk met vergrendelfunctie aansluitenOptioneel accessoireSteek het hulpstuk in de aanzuigopening tot hij wordt vergrendeld. Om hem te verwijderen, drukt u op de ontgrendelknop en trekt u tegelijkertijd het hulpstuk eraf. ► Fig. 19: 1. Aanzuigopening met vergrendelfunc-tie 2.

51 NEDERLANDSDe lengte van de telescoopbuis met knop afstellenOptioneel accessoireDruk op de schuifknop en stel de lengte van de buis af. De lengte wordt vergrendeld wanneer u de schuifknop loslaat. ► Fig. 21: 1. SchuifknopONDERHOUDLET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

Bewaren van accessoiresDe buizen kunnen in de buishouder worden geplaatst wanneer de stofzuiger gedurende een korte tijd niet wordt gebruikt. ► Fig. 22► Fig. 23De slang kan rond het gereedschap worden gewikkeld door de uiteinden in elkaar te steken. ► Fig. 24Het doeklter schoonmakenEen verstopt doeklter veroorzaakt slechte zuigprestaties. Maak het doeklter regelmatig schoon. Om stof en deeltjes die vastzitten aan het doeklter te verwijderen, schudt u de onderrand van het frame meerdere keren snel heen en weer. ► Fig. 25: 1. DoeklterHet poederlter (HEPA) en voorlter schoonmakenOptioneel accessoireEen verstopt poederlter, voorlter en demper veroor-zaakt slechte zuigprestaties. Maak de lters en demper regelmatig schoon. Om stof en deeltjes die vastzitten aan de lters te ver-wijderen, schudt u de onderrand van het frame meer-dere keren snel heen en weer.

Was af en toe het poederlter in water, spoel het en laat het goed drogen in de schaduw voordat u het weer gebruikt. Was de lters nooit in een wasmachine. ► Fig. 26OPMERKING: Schrob of kras het poederlter, het voorlter of de demper nooit met harde voorwerpen, zoals een borstel of een schuurspons.

OPMERKING: De lters verslijten na verloop van tijd. Wij adviseren u ze in reserve paraat te houden. OPTIONELE ACCESSOIRESLET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke let-sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenst u meer bijzonderheden over deze acces-soires, neem dan contact op met het plaatselijke Makita-servicecentrum.
