28NEDERLANDS (Originele instructies)Verklaring van het onderdelenoverzichtTECHNISCHE GEGEVENS• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving. • De technische gegevens kunnen van land tot land verschillen. • Het gewicht kan verschillen afhankelijk van het/de hulpstuk(ken), waaronder de accu. De lichtste en zwaarste combinatie, volgens EPTA-Procedure 01/2014, worden vermeld in de tabel. Geschikte accu en acculader• Sommige van de bovenvermelde accu’s en acculaders zijn mogelijk niet leverbaar, afhankelijk van het gebied waarin u woont. WAARSCHUWING:• Gebruik uitsluitend de bovenvermelde accu’s en acculaders. Als u een andere accu of oplader gebruikt, kan dit leiden tot letsel en/of brand.

GebruiksdoeleindenENE033-1Het gereedschap is bedoeld voor schroeven in hout, metaal en kunststof. Algemene veiligheidswaarschuwingen voor elektrisch gereedschapGEA010-2 WAARSCHUWING: Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term “elektrisch gereedschap” in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN ACCUSCHROEFMACHINEGEB139-11.

Houd elektrisch gereedschap alleen vast aan de geïsoleerde handgrepen, wanneer u werkt op plaatsen waar het bevestigingsmateriaal met verborgen bedrading in aanraking kan komen. Als een draad die onder stroom staat wordt beschadigd, kunnen de metalen delen van het gereedschap ook 1. Rode deel2. Knop3. Accu4. Indicatorlampjes5. Testknop6. Aan/uit-schakelaar7.

29onder stroom komen te staan en kunt u een gevaarlijke elektrische schok krijgen. 2. Zorg ook altijd dat u stevig op een solide bodem staat. Controleer dat er niemand onder u staat wanneer u het gereedschap op een hoge plaats gebruikt. 3. Houd het gereedschap stevig vast. 4. Houd uw handen uit de buurt van draaiende delen. 5. Raak direct na uw werk het bit of het werkstuk niet aan; ze kunnen erg heet zijn en u zou zich kunnen branden. 6. Zet het werkstuk altijd vast in een bankschroef of soortgelijke klemvoorziening. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betref-fende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen. BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR EEN ACCUENC007-121. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht. 2. Haal de accu niet uit elkaar. 3. Als de gebruikstijd aanzienlijk korter is geworden, stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie. 4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen. 5. Sluit de accu niet kort:(1) Raak de accupolen niet aan met enig geleidend materiaal.

(2) Bewaar de accu niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect. 6.

Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger. 7. Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen. 8. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot. 9. Gebruik nooit een beschadigde accu. 10. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking. 11. Neem de plaatselijke regelgeving met betrekking tot het weggooien van de accu in acht. 12. Gebruik de accu’s uitsluitend met de apparaten opgegeven door Makita. Als de accu’s worden geplaatst in niet-compatibele apparaten, kan dat leiden tot brand, buitensporige hitte, een explosie of lekkage van elektrolyt. BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’s die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een lange levensduur van de accu1. Laad de accu op voordat deze volledig leeg is.

Wanneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op. 2. Laad nooit een volledig opgeladen accu op. Te lang opladen verkort de levensduur van de accu. 3.

Laad de accu op bij een omgevingstemperatuur van 10 °C tot 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt. 4. Als de accu gedurende een lange tijd (meer dan zes maanden) niet gebruikt, laadt u deze eerst op alvorens deze te gebruiken. BESCHRIJVING VAN DE FUNCTIES LET OP:• Zorg ervoor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werking van het gereedschap aanpast of controleert. De accu aanbrengen en verwijderen (zie afb. 1)• Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. • Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en trekt u tegelijkertijd de accu uit het gereedschap.

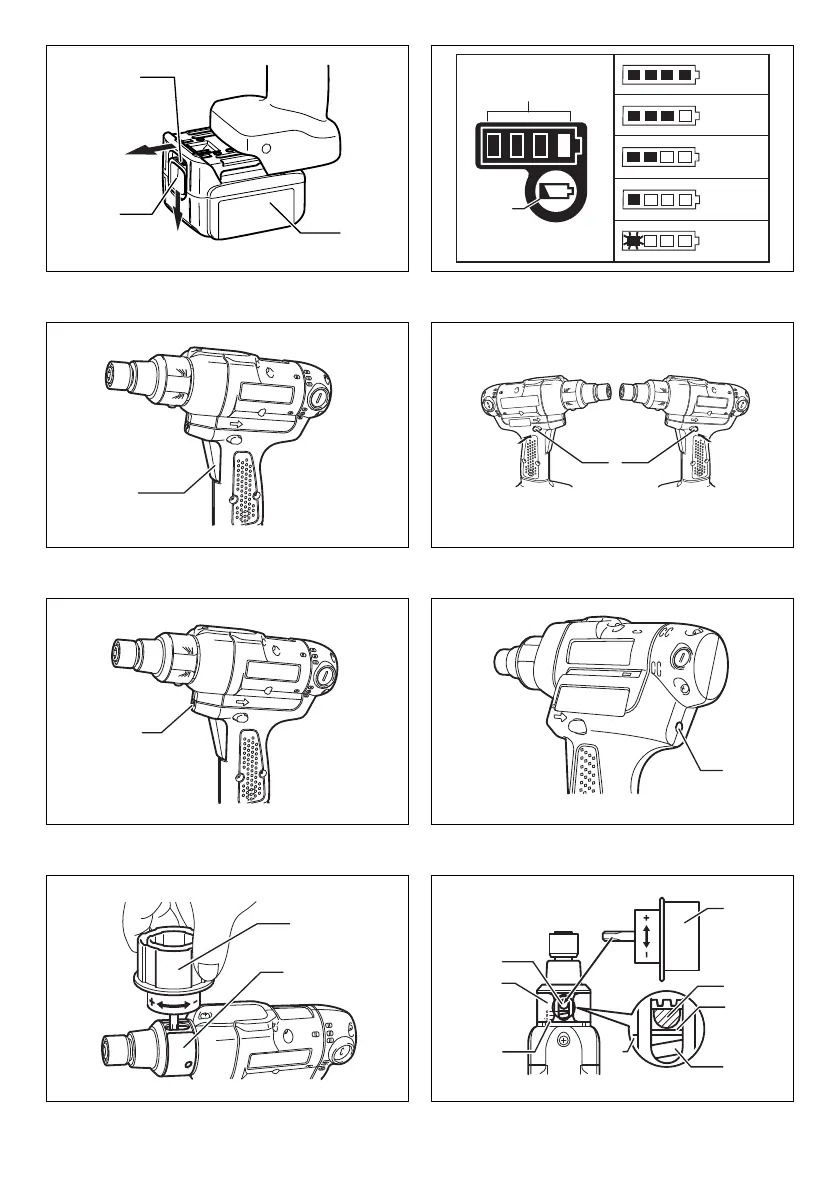

30• Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht. Steek de accu zo ver mogelijk erin tot het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. • Oefen geen grote kracht uit bij het aanbrengen van de accu. Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht. De resterende acculading controleren (BL1460A) (zie afb. 2)OPMERKING:• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

Tijdens opladenWanneer het opladen begint, gaat het eerste (meest linkse) lampje knipperen. Naarmate het opladen vordert, gaan de andere lampjes één voor één branden om de acculading aan te geven. OPMERKING:• Als het indicatorlampje niet gaat branden of knipperen tijdens het laden, is de accu mogelijk defect. Neem in dat geval contact op met uw plaatselijke servicecentrum. Tijdens gebruikWanneer het gereedschap is ingeschakeld, branden de lampjes om de acculading aan te geven. Wanneer het gereedschap is uitgeschakeld, gaan de lampjes na ongeveer 5 seconden uit. Als u op de testknop drukt terwijl het gereedschap is uitgeschakeld, gaan de indicatorlampjes gedurende ongeveer 5 seconden branden om de acculading aan te geven. Als het oranje lampje knippert, stopt het gereedschap vanwege te geringe acculading (autostop-mechanisme).

Laad in dat geval de accu op of gebruik een andere, opgeladen accu. Wanneer in het gereedschap een accu is geplaatst die lange tijd niet is gebruikt en het gereedschap wordt ingeschakeld, is het mogelijk dat geen enkel lampje brandt.

Het gereedschap stopt in dat geval vanwege te geringe acculading. Laad de accu goed op. Aan- en uit-knoppen (zie afb. 3) LET OP:• Controleer altijd, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen. Werking van de omkeerschakelaar (zie afb. 4) LET OP:• Controleer altijd de draairichting alvorens het gereedschap te gebruiken. • Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd. • Als u het gereedschap niet gebruikt, zet u de omkeerschakelaar altijd in de middenstand.

Dit gereedschap is uitgerust met een omkeerschakelaar waarmee u de draairichting kunt omkeren. Druk op de omkeerschakelaar vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de middenstand staat, kunt u de aan/uit-schakelaar niet inknijpen. De lamp inschakelen (zie afb. 5) LET OP:• Kijk niet rechtstreeks in het licht of naar de bron van de lamp. Knijp de aan/uit-schakelaar in om de lamp op de voorkant in te schakelen. De lamp blijft branden zolang u de aan/uit-schakelaar ingeknepen houdt. De lamp gaat 10 seconden nadat de aan/uit-schakelaar is losgelaten automatisch uit. OPMERKING:• Gebruik een doek om het vuil van de lens van de lamp te vegen. Wees voorzichtig de lens van de lamp niet te bekrassen om de lichtopbrengst niet te verlagen. LED-indicator (zie afb.

31006388Het draaikoppel instellen (zie afb. 7)Als u machineschroeven, zeskantbouten, enz. , wilt indraaien met een vooraf ingesteld draaikoppel, stelt u het draaikoppel als volgt in. 1. Verwijder eerst de accu uit het gereedschap. 2. Draai de schroef los waarmee de ring is vastgezet en verwijder de schroef. 3. Draai de ring op de voorkant van het gereedschap met de hand rond zodat het gat onder de ring zichtbaar is. 4. Breng de accu weer aan en knijp de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los zodat de instelring draait en het gat zichtbaar wordt zoals afgebeeld, en verwijder daarna de accu (zie afb. 8). 5. Gebruik een los verkrijgbare instelgreep om het draaikoppel in te stellen. Steek de pen van de instelgreep in het gat op de voorkant van het gereedschap. Draai vervolgens de instelgreep rechtsom om het draaikoppel te verhogen en linksom om het draaikoppel te verlagen. 6.

Lijn de gele lijn uit met de gewenste instelwaarde op de draaikoppelschaal. 7. Controleer of het draaikoppel goed is ingesteld met behulp van de draaikoppel-instelgreep, en breng de accu aan. 8. Draai de ring op de voorkant van het gereedschap zodat de schroef geplaatst kan worden en draai de schroef vast om de ring vast te zetten. OPMERKING:• De cijfers op de draaikoppelschaal dienen als richtlijn bij het instellen van het gewenste draaikoppel. DE ONDERDELEN MONTEREN LET OP:• Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten. Functie Toestand van accu/gereedschapToestand van de LED/PieptoonTe nemen maatregelenLED-indicator PieptoonAandraaien met autostopDeze functie treedt in werking wanneer het vooraf ingestelde draaikoppel is bereikt en normaal bevestigen is voltooid.

——Vertraagd herstartenGedurende ongeveer één seconde na het automatisch stoppen met aandraaien kan het gereedschap niet opnieuw starten, ook niet wanneer de aan/uit-schakelaar wort ingeknepen. Waarschuwing voor onvoldoende aandraaienAls de trekschakelaar wordt losgelaten voordat het vooraf ingestelde draaikoppel is bereikt, zal niet goed aangedraaid zijn. Brandt rood. Een lange pieptoon. Draai de schroef opnieuw aan. Waarschuwing wegens lage acculadingDit geeft het juiste tijdstip aan om de accu te vervangen wanneer de accu bijna leeg is. Knippert langzaam rood. Een reeks lange pieptonen. Vervang de accu door een volledig opgeladen accu. Controleren van de resterende acculading, AutostopDeze functie treedt in werking wanneer de acculading bijna opgebruikt is. Op dat moment stopt het gereedschap onmiddellijk. Brandt rood. Een lange pieptoon.

Vervang de accu door een volledig opgeladen accu. Controleren van de werking van de LED-indicator, lamp en pieptoonDeze functie controleert de correcte werking van de LED-indicator, lamp en pieptoon wanneer een accu in het gereedschap is aangebracht. Brandt eerst groen, daarna rood. (En daarna gaat de lamp branden. )Een serie zeer korte pieptonen. —Voorkomen van terugstellen van de controllerDeze functie treedt in werking wanneer om een of andere reden een abnormale terugval in accuspanning optreedt waarna het gereedschap stopt. Knippert beurtelings rood en groen. Een serie korte pieptonenVervang de accu door een volledig opgeladen accu. OververhittingDeze functie treedt in werking wanneer de temperatuur van de controller zeer hoog wordt, waarna het gereedschap stopt. Knippert snel rood.

Een serie korte pieptonenVerwijder de accu onmiddellijk uit het gereedschap en laat het gereedschap afkoelen. Foutieve werking van de aan/uit-schakelaarDeze functie voorkomt dat het gereedschap onmiddellijk start wanneer u een accu in het gereedschap aanbrengt terwijl de aan/uit-schakelaar is ingeknepen. Knippert beurtelings rood en groen.

32De schroefbit of dopbit aanbrengen en verwijderen (zie afb. 9)Gebruik uitsluitend bits met een insteekgedeelte zoals aangegeven in de afbeelding. Voor gereedschappen met een ondiepe bitinsteekopening006348Voor gereedschappen met een diepe bitinsteekopening0114051. Om de bit te plaatsen, trekt u de bus in de richting van de pijl en steekt u de bit zo ver mogelijk in de bus. Laat daarna de bus los om de bit te vergrendelen (zie afb. 10). 2. Om de bit te plaatsen, trekt u de bus in de richting van de pijl en steekt u de bit-adapter en de bit zo ver mogelijk in de bus. De bit-adapter moet met het puntige uiteinde eerst in de bus worden gestoken. Laat daarna de bus los om de bit te vergrendelen (zie afb. 11). Om de bit te verwijderen, trekt u de bus in de richting van de pijl en trekt u de bit met kracht eruit.

OPMERKING:• Als de bit niet diep genoeg in de bus is gestoken, zal de bus niet terugkeren naar de oorspronkelijke positie en zal de bit niet vastzitten. In dat geval probeert u de bit opnieuw in de bus te steken volgens bovenstaande aanwijzingen. BEDIENINGGebruik als schroevendraaier (zie afb. 12)Plaats de punt van het schroefbit in de schroefkop en oefen druk uit op het gereedschap. Schakel daarna het gereedschap in. Zodra de koppeling begint te slippen, zal de motor automatisch stoppen. Laat daarna de aan/uit-schakelaar los. OPMERKING:• Zorg ervoor dat het schroefbit recht op de schroefkop staat omdat anders de schroef en/of het bit kunnen worden beschadigd. Beperkingen in draaicapaciteitsbereikGebruik het gereedschap binnen het bereik van de draaiingshoek tot maximaal 360°.

Als u het gereedschap gebruikt boven de bovengrens van dit bereik, werkt de koppeling niet en kan het gereedschap niet voldoende draaikoppel leveren. OPMERKING:• De draaiingshoek is de hoek waaronder een schroef/bout draait wanneer de door het gereedschap uitgeoefende kracht wordt verhoogd van 50% van het gewenste koppel naar 100%.

• Het gebruik van een accu met een lage temperatuur kan leiden tot een waarschuwing wegens lage acculading door middel van een LED-indicator of pieptoon, waarna het gereedschap onmiddellijk stopt. In dit geval kan de draaicapaciteit lager zijn dan is gespecificeerd in deze handleiding, ook wanneer een opgeladen accu wordt gebruikt. ONDERHOUD LET OP:• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud uitvoert. • Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten. De koolborstels vervangen (zie afb. 13)Verwijder en controleer de koolborstels regelmatig. Vervang deze wanneer ze tot aan de slijtgrensmarkering zijn afgesleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders.

Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels. Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast (zie afb. 14). Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen. VERKRIJGBARE ACCESSOIRESLET OP:• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

• Originele Makita-accu en -lader• Instelgreep• Beschermkap• TerugslagpreventiehulpstukOPMERKING:• Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Zij kunnen van land tot land verschillen. A = 12 mmB = 9 mmGebruik uitsluitend dit type bits. Volgprocedure (1). (Opmerking) De bit-adapter is niet nodig. A = 17 mmB = 14 mmOm deze typen bits te plaatsen, volgt uprocedure (1). A = 12 mmB = 9 mmOm deze typen bits te plaatsen, volgt uprocedure (2). (Opmerking) De bit-adapter is nodig omhet bit te plaatsen.

33GeluidENG905-1De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-2-2:Geluidsdrukniveau (LpA): 70 dB (A) of lagerOnzekerheid (K): 3 dB (A)Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A)ENG907-1• De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. • De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: • Draag gehoorbescherming. • De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). TrillingenENG900-1De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-2:Gebruikstoepassing: schroeven zonder slagTrillingsemissie (ah): 2,5 m/s2 of minderOnzekerheid (K): 1,5 m/s2ENG901-2• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. • De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: • De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). EU-verklaring van conformiteitAlleen voor Europese landenDe EU-verklaring van conformiteit is opgenomen als Bijlage A in deze instructiehandleiding.
