Livarno Lux IAN 353965 Handleiding

Met de aankoop van de led-buitenschijnwerper 24 watt-LIVARNO home LSLB 24 B1, hierna led-schijnwerper genoemd, heeft u gekozen voor een hoogwaardig product. De gebruiksaanwijzing vormt een onderdeel van dit product. Deze omvat belangrijke aanwijzingen over veiligheid, gebruik en afvoeren van het apparaat. Leer voor het gebruik van het product alle bedienings- en veiligheidsaanwijzingen kennen. Gebruik het product alleen zoals is beschreven en voor de vermelde toepassingen. Geef alle documentatie over het product ook aan een derde, wanneer u het product overdraagt.

LIVARNO home LSLB 24 B1 54 - Nederlands 1. Gebruik volgens de voorschriften De led-schijnwerper is niet bedoeld voor zakelijk of commercieel gebruik. Deze is uitsluitend geschikt voor gebruik buitenhuis. De led-schijnwerper is een speciaal product dat vanwege zijn constructie ook extreem lage temperaturen, lager dan min 21 °C, aankan. De led-schijnwerper is niet bedoeld voor kamerverlichting in het huishouden. Het apparaat voldoet aan alle relevante normen en standaarden voor CE-conformiteit. Wanneer er een wijziging aan de led-schijnwerper wordt aangebracht die niet door de fabrikant is goedgekeurd, wordt de overeenstemming met deze normen niet langer gegarandeerd. 2.

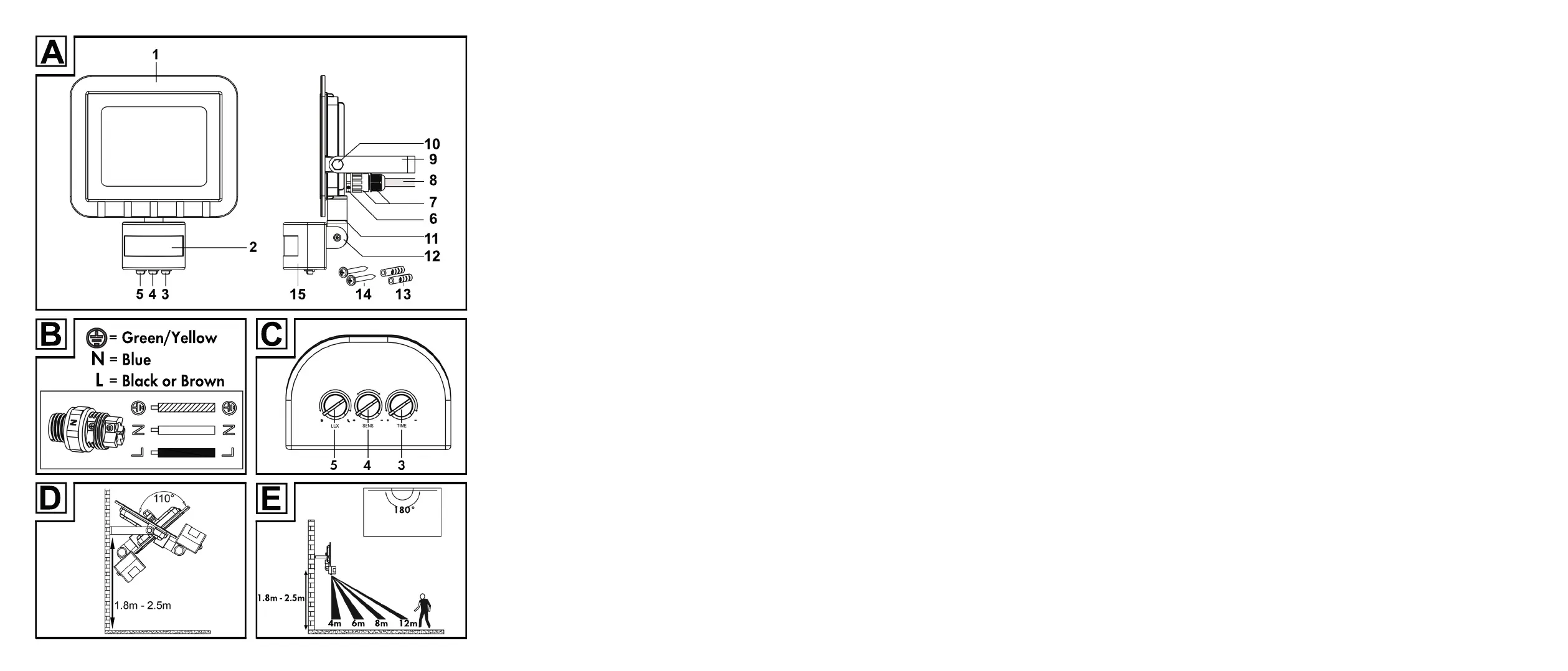

Inhoud van de verpakking • Led-schijnwerper LIVARNO home LSLB 24 B1 • Montagemateriaal (2 schroeven en 2 pluggen) • Gebruikershandleiding met veiligheidsinformatie Deze gebruiksaanwijzing is voorzien van een uitklapbare omslag. Op de binnenzijde van de cover staat een tekening van de led-schijnwerper met cijfers. De cijfers hebben de volgende betekenis: 1 Led-schijnwerper 2 Bewegingsmelder 3 Regelaar TIME 4 Regelaar SENS 5 Regelaar LUX 6 Aansluitklem 7 Bevestiging stroomkabel 8 Stroomkabel (niet meegeleverd/huisaansluiting) 9 Montagebeugel 10 Schroef (met veerring en borgschijf) 11 Draaischarnier bewegingsmelder 12 Kantelscharnier bewegingsmelder 13 Plug (2 stuks, voor wandmontage) 14 Schroef (2 stuks, voor wandmontage) 15 Sensorbehuizing

LIVARNO home LSLB 24 B1 56 - Nederlands 4. Veiligheidsinformatie Lees voor het eerste gebruik van de led-schijnwerper (1) de volgende instructies aandachtig door en neem alle waarschuwingen in acht, ook wanneer u met het gebruik van elektronische apparatuur vertrouwd bent. Bewaar deze gebruiksaanwijzing zorgvuldig, zodat u deze later nog eens kunt raadplegen. Wanneer u het apparaat verkoopt of aan iemand anders doorgeeft, dient u deze gebruiksaanwijzing te overhandigen. Gesprongen behuizing moet worden vervangen. De led-schijnwerper (1) heeft een aardingaansluiting. De aardleiding (geel/groen) moet op de gemarkeerde aansluitklem (6) worden aangesloten. GEVAAR! Dit symbool, met het woord “Gevaar”, duidt op een mogelijk gevaarlijke situatie die, als deze niet wordt vermeden, tot ernstig letsel of zelfs de dood kan leiden. WAARSCHUWING!

Dit symbool, met het woord “waarschuwing”, duidt op belangrijke informatie voor het veilige gebruik van het apparaat en ter bescherming van de gebruiker. OPGELET! Dit symbool, met het woord “Opgelet”, duidt op belangrijke informatie ter bescherming tegen materiële schade. GEVAAR! Dit symbool waarschuwt voor gevaarlijke elektrische spanning!

LIVARNO home LSLB 24 B1 Nederlands - 57 Dit symbool geeft u overige informatie met betrekking tot het onderwerp. Gespecialiseerd product: niet geschikt voor binnenverlichting in huis. Energiebesparing tot 80% Draaibare bewegingsmelder GEVAAR! Elektrische apparatuur hoort niet in de handen van kinderen. Laat kinderen nooit elektrische apparaten gebruiken zonder toezicht. Kinderen kunnen mogelijke gevaren niet altijd goed herkennen. Houd ook de verpakkingsfolie uit de buurt van kinderen. Er bestaat verstikkingsgevaar. GEVAAR! De lamp en de lichtbron kunnen onder gevaarlijke elektrische spanning staan die een acuut gevaar vormt voor personen. GEVAAR! De behuizing van de led-schijnwerper (1) mag niet worden beschadigd. Bij een beschadigde behuizing bestaat gevaar door een elektrische schok. GEVAAR!

Open nooit de behuizing van de led-schijnwerper (1), omdat deze geen onderdelen bevat die onderhoud vereisen. Bij een geopende behuizing bestaat gevaar door een elektrisch schok. WAARSCHUWING! Schakel de LED-schijnwerper (1) direct uit, indien u rookontwikkeling, vreemde geluiden of geuren opmerkt. In deze gevallen mag deze pas weer worden

LIVARNO home LSLB 24 B1 58 - Nederlands gebruikt, als deze door een vakman is gecontroleerd. Adem nooit rook in van een mogelijk brandend apparaat. Mocht u per ongeluk toch rook ingeademd hebben, neem dan contact op met een arts. Het inademen van rook kan schadelijk zijn voor de gezondheid. WAARSCHUWING! Gebruik nooit optische instrumenten, zoals bijvoorbeeld een vergrootglas, om direct in de lichtbundel te kijken. Dit kan leiden tot oogbeschadigingen. Mocht u het vermoeden van oogbeschadiging hebben, neem dan contact op met een arts. OPGELET! Het is niet toegestaan om voorwerpen op te hangen aan de led-schijnwerper (1). De behuizing is niet geschikt om gewicht te dragen. Anders kan de led-schijnwerper (1) worden beschadigd. 5. Auteursrecht De inhoud van deze gebruiksaanwijzing is auteursrechtelijk beschermd en wordt uitsluitend als informatiebron aan de lezer beschikbaar gesteld.

Het kopiëren of vermenigvuldigen van gegevens en informatie is niet toegestaan zonder de uitdrukkelijke, schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciële gebruik van de inhoud en gegevens. De tekst en afbeeldingen zijn technisch correct bij het ter perse gaan. Wijzigingen voorbehouden. 6. Voor de ingebruikname Neem de LED-schijnwerper (1) en het montagemateriaal uit de verpakking. Controleer de led-schijnwerper (1) op beschadigingen. Als de led-schijnwerper (1) beschadigd is, mag hij niet in gebruik worden genomen. Neem contact op met de klantenservice van de fabrikant bij een defecte of onvolledige levering. 6.1 De juiste locatie voor de montage Kies de locatie voor de montage zorgvuldig uit en bereid de montage goed voor.  Leg alle onderdelen, benodigde gereedschappen en montagematerialen klaar.

LIVARNO home LSLB 24 B1 Nederlands - 59  De spanningsvoorziening mag uitsluitend via de elektrische installatie van het gebouw tot stand worden gebracht.  Monteer de led-schijnwerper (1) niet boven een warmtebron of in de directe nabijheid van andere lichtbronnen. Raadpleeg voor het uitkiezen van de montagelocatie ook afbeeldingen [D en E] op de cover.  Kies de montagelocatie zo, dat de led-schijnwerper (1) beschut is tegen wind, regen en vuil.  Ga van tevoren na, welk montagemateriaal geschikt is voor de door u gekozen montagelocatie. Bij de led-schijnwerper (1) is montagemateriaal meegeleverd dat geschikt is voor beton. 6.2 Benodigd gereedschap De volgende gereedschappen zijn niet meegeleverd. Deze lijst is bedoeld ter oriëntatie. Welke gereedschappen er precies nodig zijn, is afhankelijk van de individuele omstandigheden ter plaatse.

 Ladder  Spanningsmeter  Waterpas, duimstok, potlood  Boormachine met steen-/betonboor voor 8 mm  Kruiskopschroevendraaier, platte schroevendraaier  Steeksleutel (sleutelmaat 8 mm), combinatietang, snijtang 6.3 Voor de montage GEVAAR! De montage mag alleen worden uitgevoerd door een erkende elektricien! De spanningsvoorziening mag uitsluitend via de elektrische installatie van het gebouw tot stand worden gebracht. GEVAAR! Het stroomcircuit moet tijdens de montage zijn uitgeschakeld! WAARSCHUWING! Let er bij het boren van de boorgaten op, dat er geen leidingen in de muur worden beschadigd.  Verdiep u voor de montage in de specificaties van de led-schijnwerper (1) en in de instructies en afbeeldingen in deze gebruiksaanwijzing en neem deze in acht.  Controleer of de kabel waarop de led-schijnwerper (1) dient te worden aangesloten, niet onder spanning staat.

LIVARNO home LSLB 24 B1 60 - Nederlands 6.4 Montage Monteer de led-schijnwerper (1) aan de muur. Controleer voor de installatie of de kabel waarop het product dient te worden aangesloten, niet onder spanning staat. Verwijder hiervoor de zekering of schakel de vermogensbeveiligingsschakelaar in de zekeringenkast uit (stand 0). Verwijder de montagebeugel (9) door aan beide zijden de schroeven (10) met een steeksleutel los te draaien en samen met de veerring en borgschijf tegen de wijzers van de klok in eruit te draaien.

LIVARNO home LSLB 24 B1 62 - Nederlands Bedraad nu op vakkundige wijze de stroomkabel (8) in de aansluitklem (6). Let daarbij op de identificatie van de individuele klemmen. Let ook op afbeelding [B] op de cover. GEVAAR! Het is verplicht om de aansluitkabel door een gekwalificeerde elektricien door te laten meten en de bezetting van de individuele fasen te laten vaststellen, indien de kleurcodering van de aansluitkabel die u heeft, afwijkt van de illustratie hiernaast. Schroef nu het grotere deel van de bevestiging van de stroomkabel (7) met de wijzers van de klok mee op de aansluitklem (6). Schroef vervolgens het kleinere deel van de bevestiging van de stroomkabel (7) met de wijzers van de klok mee op het schroefdraad van het grotere deel.

LIVARNO home LSLB 24 B1 64 - Nederlands 7. Ingebruikname 7. 1 Bewegingsmelder (2) uitlijnen Let erop dat er binnen het detectiebereik van de bewegingsmelder (2) geen bewegingen plaatsvinden, die niet gedetecteerd moeten worden (bijv. paden, straten). U kunt de lichtgevoeligheid van de bewegingsmelder (2) het beste instellen onder de lichtomstandigheden, waarbij de led-schijnwerper (1) moet inschakelen. Door het draaien van de sensorbehuizing (15) kunt u de regelaars "TIME" (3), "SENS" (4) en "LUX" (5) gemakkelijk instellen. Let op afbeelding [C] op de cover. • Lijn de bewegingsmelder (2) zo uit dat deze het gewenste bereik zo goed mogelijk kan afdekken. Het blikveld mag niet door voorwerpen e. d. worden beperkt. • U kunt de bewegingsmelder (2) horizontaal en verticaal uitlijnen door de sensorbehuizing (15) te draaien en te kantelen. 7.

2 Verlichtingsduur instellen (TIME) U kunt de verlichtingsduur (ca. 10 seconden tot 7 minuten) instellen met behulp van de regelaar TIME (3) aan de sensorbehuizing (15). Draai de regelaar TIME (3) in de richting van + om de verlichtingsduur te verlengen, resp. in de richting van - om de verlichtingsduur te verkorten. 7. 3 Sensorgevoeligheid instellen (SENS) U kunt de sensorgevoeligheid instellen met behulp van de regelaar SENS (4) aan de sensorbehuizing (15). Draai de regelaar SENS (4) in de richting van + om de gevoeligheid te verhogen, resp. in de richting van - om de gevoeligheid te verlagen. Hoe hoger de gevoeligheid, des te groter wordt het detectiebereik (maximaal 12 meter). 7. 4 Lichtgevoeligheid instellen (LUX) U kunt de lichtgevoeligheid instellen met behulp van de regelaar LUX (5) aan de sensorbehuizing (15).

LIVARNO home LSLB 24 B1 Nederlands - 65 8. Onderhoud/reiniging Onderhoud De led-schijnwerper (1) heeft geen onderdelen die onderhoud nodig hebben. De led-lamp is niet vervangbaar. De lichtbron van deze lamp is niet vervangbaar; wanneer de lichtbron het einde van zijn levensduur heeft bereikt, moet de hele lamp worden vervangen. Reiniging GEVAAR! Het stroomcircuit moet tijdens alle werkzaamheden aan de led-schijnwerper (1), ook tijdens de reiniging, zijn uitgeschakeld! Er bestaat gevaar door een elektrische schok! GEVAAR! Zorg ervoor dat er geen vloeistof kan binnendringen in de behuizing van de led-schijnwerper (1). Er bestaat gevaar voor een elektrische schok. Gebruik een zachte, droge doek om de led-schijnwerper (1) schoon te maken. Gebruik nooit oplosmiddelen of schoonmaakmiddelen die kunststof aantasten. Gebruik bij ernstigere vervuiling alleen een licht vochtige doek. 9.

Probleemoplossing Het licht schakelt niet in  De bewegingsmelder (2) is niet correct uitgelijnd. Corrigeer de instelling.  De elektrische aansluiting is defect. Laat de elektrische aansluiting controleren door een elektricien. Het licht schakelt snel in en uit  De sensor wordt gestoord door lichtbronnen of lichte, reflecterende vlakken. Verwijder de lichtbron of de storende vlakken. Het licht schakelt niet uit  Er bevinden zich personen of voorwerpen in het detectiebereik van de bewegingsmelder (2). Verwijder deze.  De led-schijnwerper (1) wordt door de wind bewogen, waardoor de bewegingsmelder (2) steeds wordt geactiveerd. Bevestigd de led-schijnwerper (1) alleen op een stabiele montagelocatie.

LIVARNO home LSLB 24 B1 66 - Nederlands 10. Milieu-informatie en afvalverwijdering Apparaten die met één van deze symbolen zijn gekenmerkt, zijn onderhevig aan de Europese richtlijn 2012/19/EU. Alle oude elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval worden ingeleverd bij de daarvoor aangewezen plaatsen. Het apparaat mag niet met het huishoudelijk of grof vuil worden afgevoerd. Informatie over inzamelpunten of afhaaldata ontvangt u van uw gemeente of van uw plaatselijke afvalverwijderingsbedrijf. Zorg ook voor een milieuvriendelijke verwijdering van het verpakkingsmateriaal. Karton kan met het oud papier worden ingeleverd of op openbare inzamelpunten voor recycling worden afgegeven. Folie en plastic worden door uw plaatselijke afvalverwerkingsbedrijf ingezameld en milieuvriendelijk verwijderd.

Volg bij de afvalscheiding de aanduidingen op de verpakkingsmaterialen, die gekenmerkt zijn met afkortingen (a) en nummers (b) met de volgende betekenis: 1 – 7: Kunststoffen/20 – 22: Papier en karton/80 – 98: Composietmaterialen. Het product kan worden gerecycled, is onderworpen aan een uitgebreidere verantwoordelijkheid van de fabrikant en wordt gescheiden ingezameld. 11. Aanwijzingen over de conformiteit Dit product voldoet aan de eisen van de toepasselijke Europese en nationale richtlijnen. De conformiteit werd aangetoond. Dienovereenkomstige toelichtingen en documentatie zijn bij de fabrikant opvraagbaar. Dit product voldoet aan de eisen van de toepasselijke nationale richtlijnen van de Republiek Servië. De volledige EU-conformiteitsverklaring kan via de volgende link worden gedownload: https://www.targa.gmbh/downloads/conformity/353965_2010.pdf

LIVARNO home LSLB 24 B1 Nederlands - 67 12. Instructies over garantie en serviceafwikkeling Garantie van TARGA GmbH Geachte klant, U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt. Garantievoorwaarden De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddunken – gratis gerepareerd of vervangen. Garantietermijn en wettelijke aanspraak bij gebreken De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd.

Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd. Garantiedekking Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is.

Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd. Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn. Afwikkeling van een garantieclaim Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen: - Lees voordat u het product in gebruik neemt de bijbehorende documentatie aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline.

LIVARNO home LSLB 24 B1 68 - Nederlands - Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand. - In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost. Service Telefoon: 0900 0400 223 E-Mail: [email protected] Telefoon: 070 270 171 E-Mail: [email protected] Telefoon: +32 70 270 171 E-Mail: [email protected] IAN: 353965_2010 Fabrikant Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling. TARGA GmbH Coesterweg 45 59494 Soest DUITSLAND
