Liebherr SRFvg 3501 Performance Handleiding

Inhoudsopgave1 Het apparaat in vogelvlucht. 31. 1 Leveringsomvang. 31. 2 Apparaat- en uitrustingsoverzicht. 31. 3 Speciale uitrusting. 31. 4 Toepassingsgebied van het apparaat. 31. 5 Geluidsemissie van het apparaat. 41. 6 Conformiteit. 41. 7 SVHC-stoffen volgens de REACH-verordening. 42 Algemene veiligheidsvoorschriften. 43 Werking van het Touch-display. 63. 1 Navigatie en verklaring van symbolen. 63. 2 Menu's. 73. 3 Slaapstand. 74 In gebruik nemen. 74. 1 Opstelvoorwaarden. 74. 2 Afmetingen apparaat. 84. 3 Apparaat transporteren. 84. 4 Apparaat uitpakken. 84. 5 Transportbeveiliging verwijderen. 94. 6 Deurgreep monteren. 94. 7 Kantelbeveiliging monteren. 94. 8 Apparaat opstellen. 104. 9 Apparaat uitlijnen. 104. 10 Plaatsen van meerdere apparaten. 104. 11 Na het plaatsen. 104. 12 Afvalverwerking van de verpakking. 114. 13 Deurscharnier verwisselen. 114. 14 Deur uitlijnen. 184.

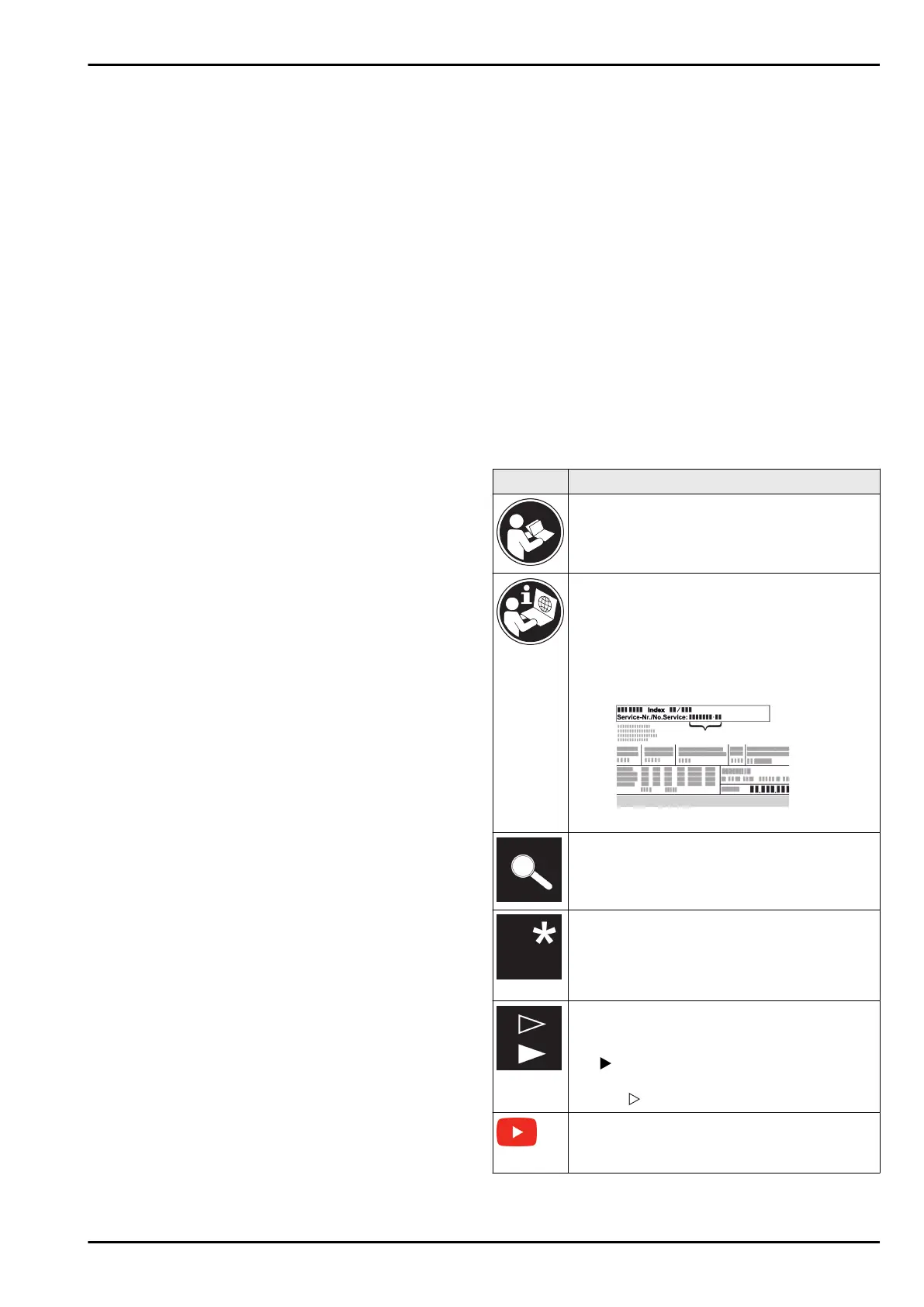

Aanvullende informatie op het internetDe digitale handleiding met aanvullende infor‐matie en in andere talen kunt u vinden opinternet via de QR-code op de voorkant van dehandleiding of door het servicenummer in tevoeren op home. liebherr. com/fridge-manuals. Het servicenummer vindt u op het typeplaatje:Fig. VoorbeeldApparaat controlerenControleer alle onderdelen op transportschade. Neem bij op- of aanmerkingen contact op metde distributeur of de klantenservice. AfwijkingenDe gebruiksaanwijzing geldt voor verschillendemodellen, afwijkingen zijn mogelijk. Secties diealleen van toepassing zijn op bepaalde appa‐raten worden met een sterretje (*) aangeduid. Instructies voor actie en resultaten van deactieInstructies voor actie worden aangeduid meteen. De resultaten van de actie worden aangeduidmet een. Video’sVideo’s over de apparaten vindt u op hetYouTube-kanaal van Liebherr-Hausgeräte.

2 Voorbeeldweergaven achterkantUitrusting(1)LAN/WLAN-interface * (3) Draaghulp(2) Potentiaalvrije alarm‐uitgang1. 3 Speciale uitrustingAanwijzingAccessoires zijn verkrijgbaar via de klantenservice(zie 9. 3 Klantenservice) en in de Liebherr-Hausgeräte-shoponder home. liebherr. com/shop/de/deu/zubehor. html. SmartModuleHet apparaat kan worden uitgerust met een SmartModule. Dit is een WLAN/ en LAN-interface voor verbinding tussenhet apparaat en een extern documentatie- en alarmsys‐teem, zoals Liebherr SmartMonitoring. Liebherr SmartMonitoring Dashboard is niet in alle landenverkrijgbaar. Controleer de beschikbaarheid via de QR-code(zie 6. 1. 14 WLAN-verbinding ) door uw model in te voeren.

Laden achteraf aanbrengenBij het achteraf aanbrengen van ladesystemen in Liebherrkoel-/vrieskasten die worden gebruikt voor de bewaringvan temperatuurgevoelige materialen, zoals medicijnen diegekoeld moeten worden en gekoelde goederen waarvoorspeciale standaardvereisten gelden, is een temperatuur‐kwalificatie vereist. Het achteraf aanbrengen van laden inkoel-/vrioeskasten kan leiden tot bederven of beschadigenvan de bewaarde producten.

Daarom mag het achterafaanbrengen uitsluitend worden uitgevoerd door erkendedienstverleners van de koel/vrieskastfabrikant. 1. 4 Toepassingsgebied van het apparaatBeoogd gebruikDeze laboratoriumkoelkast is geschikt voorhet professioneel opslaan van producten bijeen temperatuur tussen 3°C en 16°C. Typische producten die opgeslagen kunnenworden zijn monsters voor onderzoek,reagentia, laboratoriuminventaris, enz. De opslag van temperatuurgevoelige stoffenvereist het gebruik van een onafhankelijk,permanent bewaakt alarmsysteem. Dit alarm‐systeem moet dusdanig zijn ontworpen, dateen verantwoordelijke persoon elke alarmtoe‐stand kan registreren, om overeenkomstigemaatregelen te kunnen treffen. Het apparaat in vogelvlucht* afhankelijk van model en uitvoering 3.

Voorzienbaar verkeerd gebruikGebruik het apparaat niet voor de volgendetoepassingen:-Opslag en koeling van:•Chemisch onstabiele, ontvlambare ofbijtende stoffen•Bloed, plasma of andere lichaamsvloei‐stoffen bestemd voor infusie, toedieningof inbrenging in het menselijk lichaam. -Gebruik in explosiegevaarlijke omgevingen. -Gebruik buiten of in vochtige bereiken enspatwaterbereiken. Ondeskundig gebruik van het toestel leidt totbeschadiging of bederf van de opgeslagenproducten. KlimaatklassenDe voor uw apparaat van toepassing zijndeklimaatklasse staat op het typeplaatje. Fig. 3 Typeplaatje(X)Deze klimaatklassegeeft aan bij welkeomgevingsconditieshet apparaat veilig kanworden gebruikt. Klimaat‐klasse (X)max. ruimte‐temperatuurmax. rel. lucht‐vochtigheid7 35°C 75%AanwijzingDe minimaal toegestane ruimtetemperatuurop de plaats van opstelling is 10°C.

Onder grensomstandigheden kan zich lichtecondensatie vormen op de glazen deur en opde zijwanden. 1. 5 Geluidsemissie van het apparaatHet A-gewogen geluidsdrukniveau tijdens de werking vanhet toestel is lager dan 70 dB(A) (geluidsvermogen rel. 1pW). 1. 6 ConformiteitHet koudemiddelcircuit is gecontroleerd op lekkages. Het apparaat voldoet aan de geldende veiligheidsvoor‐schriften en de EU-richtlijnen 2014/35/EU, 2014/30/EU en2011/65/EU. De volledige tekst van de EU-conformiteitsverkla‐ring is beschikbaar op het volgende internetadres:www. liebherr. com1. 7 SVHC-stoffen volgens de REACH-verordeningOnder de volgende link kunt u controlerenof uw apparaat SVHC-stoffen volgens de REACH-verordening bevat: home. liebherr. com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.

html2 Algemene veiligheidsvoor‐schriftenBewaar deze handleiding zorgvuldig, zodat uhem te allen tijde kunt raadplegen. Als u het apparaat doorgeeft, geef dan ook dehandleiding door aan de volgende eigenaar. Om het apparaat goed en veilig te kunnengebruiken, moet u deze handleiding vóórgebruik aandachtig doorlezen.

Volg altijdde instructies, veiligheidsvoorschriften enwaarschuwingen die hierin zijn opgenomen. Deze zijn belangrijk om het apparaat veiligen probleemloos te kunnen installeren engebruiken. Gevaren voor de gebruiker:-Dit apparaat mag alleen gebruikt wordendoor technisch en laboratoriumpersoneeldat daarvoor opgeleid is en vertrouwd ismet alle veiligheidsmaatregelen voor hetwerken in een laboratorium. Kinderen enpersonen met verminderde lichamelijke,zintuiglijke of geestelijke vermogens ofgebrek aan ervaring en kennis mogen ditapparaat niet gebruik nemen of bedienen. -De contactdoos moet eenvoudig toegan‐kelijk zijn, zodat het apparaat in nood‐gevallen snel van de stroomvoorzieningkan worden losgekoppeld. Deze moet zichbuiten de achterkant van het apparaatbevinden. -Als het apparaat van het net wordtgescheiden, altijd bij de stekker vast‐houden. Niet aan de kabel trekken.

-Bij storingen de netstekker uittrekken of dezekering uitschakelen. -WAARSCHUWING: Het netsnoer nietbeschadigen. Apparaat niet gebruiken, alshet netsnoer is beschadigd. -WAARSCHUWING: Meervoudige contact‐dozen/verdeeldozen en andere elektroni‐sche apparaten (zoals halogeentransforma‐toren) mogen niet aan de achterzijde vanapparaten worden geplaatst en gebruikt. -WAARSCHUWING: ventilatieopeningen inhet apparaatbehuizing of in de inbouwbe‐huizing niet afsluiten. Algemene veiligheidsvoorschriften4 * afhankelijk van model en uitvoering.

-Reparaties en ingrepen aan het apparaatalleen door de klantenservice of ander hier‐voor opgeleid vakpersoneel laten uitvoeren. -Apparaat alleen volgens de voorschriftenmonteren, aansluiten en afvoeren. Brandgevaar:-Het gebruikte koelmiddel (gegevens ophet typeplaatje) is milieuvriendelijk maarbrandbaar. Koelmiddel dat ontsnapt, kanontbranden. •WAARSCHUWING: Koelkringloop nietbeschadigen. •Vermijd het hanteren van ontstekings‐bronnen in de binnenkant van het appa‐raat. •WAARSCHUWING: In het koelvak geenelektrische apparaten gebruiken die nietvan het door de fabrikant aanbevolentype zijn. •Indien koudemiddel uittreedt: Open vuurof ontstekingsbronnen in de buurt vanhet uittreedpunt vermijden. Ruimte goedventileren. Klantenservice informeren. -Het apparaat niet in de buurt van explo‐sieve gassen gebruiken.

-Geen benzine of andere brandbare gassenen vloeistoffen in de buurt van het appa‐raat bewaren of gebruiken. -Geen explosieve stoffen, zoals spuitbussenmet brandbaar drijfgas, in het appa‐raat bewaren. Deze spuitbussen zijn teherkennen aan de opgedrukte inhoud ofeen vlamsymbool. Alle uittredende gassenkunnen worden ontstoken door elektrischecomponenten. -Brandende kaarsen, lampen en anderevoorwerpen met open vuur uit de buurt vanhet apparaat houden, zodat ze het apparaatniet in brand kunnen steken. -Alcoholische dranken of andere verpak‐kingen die alcohol bevatten alleen opslaanals ze dicht afgesloten zijn. Eventueeluittredende alcohol kan door elektrischeonderdelen worden ontstoken. Val- en kantelgevaar:-WAARSCHUWING: Om gevaar door instabi‐liteit van het apparaat te voorkomen, moetdit volgens de instructies worden beves‐tigd. -Plinten, laden, deuren enz.

Letsel- en beschadigingsgevaar:-WAARSCHUWING: Om het ontdooiproceste versnellen, geen mechanische hulpmid‐delen of andere middelen gebruiken die nietdoor de fabrikant worden aanbevolen. -WAARSCHUWING: Letselgevaar door elek‐trische schok. Onder de afdekking bevindenzich onder spanning staande delen. Led-binnenverlichting alleen door de klan‐tenservice of hiervoor opgeleid deskundigpersoneel laten vervangen of repareren. *-LET OP: Apparaat mag alleen met origineeltoebehoren van de fabrikant of met doorde fabrikant goedgekeurd toebehoren vanandere producenten worden gebruikt. Degebruiker draagt het risico bij gebruik vanniet-goedgekeurd toebehoren. Beknellingsgevaar:-Bij het openen en sluiten van de deur nietin het scharnier grijpen. De vingers kunneningeklemd raken.

Kwalificatie deskundig personeel:Het apparaat mag uitsluitend geïnstalleerd,getest, onderhouden en in bedrijf gesteldworden door deskundig personeel datvertrouwd is met de montage, inbedrijfstel‐ling en bediening van het apparaat. Deskundig personeel zijn personen die doorhun technische opleiding, kennis en erva‐ring en hun kennis van de relevante normenin staat zijn het aan hun opgedragen werkte beoordelen en uit te voeren en moge‐lijke gevaren te onderkennen. Ze moeteneen opleiding, instructies en toestemminghebben om met het apparaat te werken. Symbolen op het apparaat:Het symbool kan zich op de compressorbevinden. Het heeft betrekking op deolie in de compressor en wijst op hetvolgende gevaar:Kan bij inslikkenen indringen in de luchtwegendodelijk zijn. Deze aanwijzing is alleenvan belang voor het recyclingproces. In denormale modus bestaat er geen gevaar.

WAARSCHUWING: Brandgevaar /brandbare materialen. Het symbool bevindtzich op de compressor en wijst op hetgevaar van ontvlambare stoffen. De stickerniet verwijderen. Het symbool bevindt zich aan de achter‐zijde van het apparaat in het gedeelte vanhet alarmrelais en wijst op het volgendegevaar: Elektrische schok. Ook bijeen van het net gescheiden apparaat kanspanning aanwezig zijn. Sticker niet verwij‐deren. Deze of een vergelijkbare sticker kan opde achterkant van het apparaat zijn aange‐bracht. Deze wijst erop dat er zich vacuüm-isolatiepanelen (VIP) of perlietpanelen inde deur en/of de behuizing bevinden. Deze aanwijzing is alleen van belang voorhet recyclingproces. De sticker niet verwij‐deren.

Neem de specifieke waarschuwingen en deandere specifieke instructies in de anderehoofdstukken in acht:GEVAARWijst op een onmiddellijkegevaarlijke situatie die,indien deze niet wordtvermeden, tot de dood ofernstig letsel zal leiden. WAARSCHU‐WINGWijst op een gevaarlijkesituatie die, indien dezeniet wordt vermeden, tot dedood of ernstig letsel kanleiden. VOORZICHTIGWijst op een gevaarlijkesituatie die, indien deze nietwordt vermeden, kan leidentot licht of middelzwaarletsel. LET OPWijst op een gevaarlijkesituatie die, indien dezeniet wordt vermeden,tot aanzienlijke materiëleschade kan leiden. AanwijzingWijst op nuttige informatieen tips. 3 Werking van het Touch-displayU bedient uw apparaat met het Touch-display. Met hetTouch-display (verder display genoemd) selecteert u defuncties van het apparaat door te tikken.

Als u gedurende10 seconden geen actie op het display uitvoert, gaat hetdisplay terug naar het bovenliggende menu of rechtstreeksnaar de statusweergave. 3. 1 Navigatie en verklaring vansymbolenIn de afbeeldingen worden verschillende symbolen voornavigatie op het display gebruikt. Deze symbolen wordenin de volgende tabel beschreven. SymboolBeschrijvingOp de navigatiepijl vooruitdrukken:In het menu één stap verder‐gaan.

Op de navigatiepijl achteruitdrukken:In het menu één stap teruggaan. 3 seconden op de navigatiepijlachteruit drukken:In het hoofdmenu of vanuit hetinstellingenmenu terugspringennaar de statusweergave. Meerdere keren achter elkaarop de navigatiepijl drukken:In het menu verdergaan tot degewenste functie. Op het bevestigingssymbooldrukken:Functie activeren/deactiveren. Submenu openen. Tegelijk op het bevestigings‐symbool en het terugsymbooldrukken:Eén menuniveau terugspringen. Pijl met klok:Het duurt meer dan 10 secondenvoordat de volgende weergaveop het display verschijnt. Pijl met tijdweergave:Het duurt de aangegeven tijdvoordat de volgende weergaveop het display verschijnt. Symbool "Instellingsmenu"openen:Naar het instellingsmenu navi‐geren en het instellingsmenuopenen. Indien vereist: In het instellings‐menu naar de gewenste functienavigeren. (zie 3. 2.

1 Instellingenmenuopenen)Symbool "Uitgebreid menu"openen:Naar het uitgebreide menu navi‐geren en het uitgebreide menuopenen. Indien vereist: In het uitgebreidemenu naar de gewenste functienavigeren. (zie 3. 2. 2 Uitgebreid menuopenen)Werking van het Touch-display6 * afhankelijk van model en uitvoering.

Symbool BeschrijvingGeen actie gedurende10secondenAls u gedurende 10 secondengeen actie op het displayuitvoert, gaat het display terugnaar het bovenliggende menuof rechtstreeks naar de status‐weergave. Deur openen en sluiten Als u de deur opent en directweer sluit, springt het displaydirect terug naar de statusweer‐gave. Opmerking: Afbeeldingen van het display worden metEngelse begrippen weergegeven. 3. 2 Menu'sDe functies van het apparaat zijn over verschillende menu'sverdeeld. MenuBeschrijvingHoofdmenu Wanneer u het apparaat inschakelt,bevindt u zich automatisch in het hoofd‐menu. Vanaf hier navigeert u naar de belang‐rijkste functies van het apparaat, hetinstellingenmenu en het uitgebreidemenu. Instellingen‐menuHet instellingenmenu bevat de overigeapparaatfuncties voor het instellen vanuw apparaat. (zie 3. 2.

1 Instellingenmenu openen)UitgebreidmenuHet uitgebreide menu bevat specialeapparaatfuncties voor het instellen vanuw apparaat. De toegang tot het uitge‐breide menu wordt beveiligd met decijfercode 151. (zie 3. 2. 2 Uitgebreid menu openen)3. 2. 1 Instellingenmenu openenFig. 4 VoorbeelduStappen volgens de afbeelding uitvoeren. wInstellingenmenu is geopend. uIndien vereist: Naar de gewenste functie navigeren. 3. 2. 2 Uitgebreid menu openenFig. 5 Toegang met cijfercode 151uStappen volgens de afbeelding uitvoeren. wGeavanceerd menu is geopend. uIndien vereist: Naar de gewenste functie navigeren. 3. 3 SlaapstandAls u het display 1 minuut niet aanraakt, schakelt hetdisplay over naar de slaapstand. In de slaapstand is dehelderheid van het display gedimd. 3. 3. 1 Slaapstand beëindigenuOp een willekeurige navigatietoets drukken. wSlaapstand is beëindigd. 4 In gebruik nemen4.

Het apparaat niet buiten, in een vochtige omge‐ving of binnen bereik van spatwater plaatsen. 4. 1. 1 Plaats van opstellingWAARSCHUWINGVrijkomend koudemiddel en olie. Brand. Het gebruikte koelmiddel is milieuvriendelijk maarwel brandbaar. De gebruikte olie is ook brandbaar. Vrijko‐mend koelmiddel en vrijkomende olie kunnen bij hogeconcentratie en in contact met een externe warmtebronontvlammen. uBuisleidingen van de koelmiddelkringloop en compressorniet beschadigen. -Plaats het apparaat niet naast een fornuis, verwarmingof dergelijke, en stel het apparaat niet bloot aan directzonlicht. In gebruik nemen* afhankelijk van model en uitvoering 7.

-Een optimale opstelplaats is een droge en goed geventi‐leerde ruimte. -Wanneer het apparaat in een zeer vochtige omgevingwordt neergezet, kan zich aan de buitenkant van hetapparaat condenswater vormen. Let op de plaats van opstelling altijd op de be- enontluchting. -Hoe meer koelmiddel in het apparaat aanwezig is, deste groter moet de ruimte zijn waarin het apparaat staat. In te kleine ruimten kan bij een lek een brandbaar gas-luchtmengsel ontstaan. Per 8 g koelmiddel moet deopstelruimte minstens 1 m3 groot zijn. Gegevens overhet gebruikte koelmiddel staan op het typeplaatje aan debinnenkant van het apparaat. -De vloer op de plaats van opstelling moet horizontaal envlak zijn. -De plaats van opstelling moet voor het apparaatgewichtinclusief de maximale belasting over voldoende draagver‐mogen beschikken. (zie 9.

1 Technische gegevens)-Het gebruik in explosiegevaarlijke omgevingen is niettoegestaan. 4. 1. 2 Elektrische aansluitingWAARSCHUWINGBrandgevaar door verkeerd opstellen. Als een stroomkabel of stekker de achterkant van het appa‐raat raakt, kunnen de trillingen van het apparaat de stroom‐kabel of stekker beschadigen en kortsluiting veroorzaken. uVoorkom bij het opstellen van het apparaat dat onder hetapparaat stroomkabels klem komen te zitten. uApparaat zo opstellen, dat stekker of netsnoer niet tegenhet apparaat liggen. uOp contactdozen in het apparaatacchterpaneel geenapparaten aansluiten. uMeervoudige contactdozen of verdeeldozen en andereelektronische apparaten (bijv. halogeen-transformatoren)mogen niet aan het achterpaneel van apparaten wordenaangebracht en gebruikt. 4.

uLet tijdens het transport van apparaten op oneffenvloeren en hellingen. Bij het transport van het apparaat het volgende in achtnemen:uApparaat rechtop transporteren. uApparaat met twee personen transporteren. Bij eerste ingebruikname:uHet apparaat verpakt transporteren. Bij het transport van het apparaat na de eerste ingebruik‐name (bijv. verhuizing of reiniging):uApparaat leegmaken. uDeur beveiligen tegen ongewenst openen. 4. 4 Apparaat uitpakkenuControleer of het apparaat en de verpakking op trans‐portschade. Neem onmiddellijk contact met de leveran‐cier op, als u een beschadiging opmerkt. Het apparaatniet op de stroomvoorziening aansluiten. uVerwijder alle verpakkingsmaterialen van de achterzijdeof de zijwanden van het apparaat die een correcte plaat‐sing of ventilatie kunnen belemmeren. In gebruik nemen8 * afhankelijk van model en uitvoering.

4.5 Transportbeveiliging verwijderenFig.6uTransportbeveiliging naar boven lostrekken.wBasishouder blijft op het apparaat.4.6 Deurgreep monterenFig.7uMeegeleverde greep met de meegeleverde schroevenFig.7(1) op de deur aanbrengen.uAfdekplaatje Fig.7(2) plaatsen.4.7 Kantelbeveiliging monterenGereedschapFig.8WAARSCHUWINGVerwondings- en beschadigingsgevaar door kantelendapparaat!Levensgevaar en materiële beschadiging van het apparaat.Als u vol beladen steunen uit het apparaat trekt, kan hetapparaat kantelen.uVoor inbedrijfstelling van het apparaat: Kantelbeveiligingovereenkomstig de instructies monteren.Apparaat tegen kantelen beveiligen.Fig.9De kantelbeveiligingen worden meegeleverd bij het appa‐raat. Deze bestaat uit twee bevestigingssteunen, twee borg‐haken en vier zelfborgende schroeven (4 x 14).Fig. 10uBevestigingssteunen Fig.

Fig. 12Afhankelijk van de eigenschappen van de wand (hout,beton) geschikt bevestigingsmateriaal (bijv. pluggen) envoldoende bevestigingspunten gebruiken. uBorghaken bevestigen. 4. 8 Apparaat opstellenVOORZICHTIGLetsel- en beschadigingsgevaar. uApparaat met 2 personen opstellen. VOORZICHTIGLetsel- en beschadigingsgevaar. De deur kan tegen de wand slaan en hierdoor wordenbeschadigd. Bij glazen deuren kan het beschadigde glas totletsel leiden. uDeur tegen het slaan tegen de wand beveiligen. Deur‐stopper, bijv. van vilt, op de wand aanbrengen. uAlle benodigde onderdelen (bijv. netkabel) op de achter‐zijde van het apparaat aansluiten en naar de zijkantleiden. AanwijzingKabels kunnen beschadigd worden. uKabels bij het terugschuiven niet ingeklemd raken. Fig. 13uApparaat zodanig tegen de wand schuiven dat de vast‐houddelen in de borghaken vergrendelen. wHet apparaat is nu tegen kantelen beveiligd.

wDit kan door terugklappen van de borghaken weerworden losgemaakt. 4. 9 Apparaat uitlijnenLET OPVervorming van het apparaat en deur sluit niet. uApparaat horizontaal en verticaal uitlijnen. uOneffen ondergrond met stelvoeten compenseren. WAARSCHUWINGNiet-deskundige hoogteverstelling van de stelvoet. Zwaar tot dodelijk letsel. Door verkeerde hoogteverstellingkan het onderdeel van de stelvoet losraken en het apparaatkantelen. uDe stelvoet er niet te ver uitdraaien. Fig. 14Apparaat optillen:uStelvoet rechtsom draaien. Apparaat neerlaten:uStelvoet linksom draaien. 4. 10 Plaatsen van meerdere apparatenLET OPBeschadigingsgevaar door condenswater tussen dezijwanden. uHet apparaat niet direct naast een ander koelapparaatplaatsen. uApparaat met afstand van 3 cm tussen de apparatenopstellen. uMeerdere apparaten alleen tot temperaturen van 35 °Cen 65 % luchtvochtigheid naast elkaar opstellen.

4.12 Afvalverwerking van de verpakkingWAARSCHUWINGGevaar voor verstikking door verpakkingsmateriaal en folie!uKinderen niet met het verpakkingsmateriaal laten spelen.De verpakking bestaat uit recyclebaar materiaal:-Golfkarton/karton-Onderdelen uit geschuimd polystyreen-Folies en zakken uit polyetheen-Spanbanden uit polypropeen-Vastgespijkerd houten raam afgewerkt met polyethyleen*uBreng het verpakkingsmateriaal naar een officieel inza‐melpunt.4.13 Deurscharnier verwisselenGereedschap WAARSCHUWINGLetselgevaar door niet-deskundige wissel van de deurschar‐nieren!uDeurscharnieren alleen door deskundig personeel latenwisselen.WAARSCHUWINGLetselgevaar en materiële schade door hoog deurgewicht!uOmbouw alleen uitvoeren, als u een gewicht van 25 kgkunt dragen.uOmbouw alleen met twee personen uitvoeren.LET OPOnder stroom staande onderdelen!Beschadiging van elektrische onderdelen.uNetstekker eruit trekken voordat de deurscharnierenworden gewisseld.uDeur openen.Fig.

Fig.25uScharnierhoek Fig.25(1) losschroeven.uDeur inclusief scharnierhoek Fig. 25 (2) circa 200 mmrecht omhoogtillen en verwijderen.uDeur voorzichtig op een zachte ondergrond leggen.Fig. 26uKabel voorzichtig eruit trekken.Fig.27uScharnierhoek eruit trekken.Fig.28uScharnierbus Fig.28(1) met de vingers eruit trekken.uAfdekstop Fig.28(2) voorzichtig met een sleufschroeven‐draaier optillen en eruit trekken.Fig.29uScharnierbus en afdekstop aan tegenoverliggende zijdeplaatsen (de afgeschuinde zijden omhoog).In gebruik nemen* afhankelijk van model en uitvoering 13

AanwijzingGaten zijn voorgemarkeerd en moeten met zelftappendeschroeven worden doorboord.Fig.36uScharnierhoek naar tegenoverliggende zijde verplaatsen.WAARSCHUWINGLetselgevaar en materiële schade door eruit kantelendedeur!uLagerbout met aangegeven aanhaalmoment vastdraaien.Fig.37uBouten Fig.37(1) naar de scharnierhoek verplaatsen.uBouten Fig. 37 (2) met aanhaalmoment van 12 Nm vast‐draaien.uScharnierhoek weer losschroeven.LET OPLetselgevaar door gespannen veer!uDeursluitsysteem niet uit elkaar halen Fig.38(1).Fig.38uSluitsysteem Fig.38(2) draaien tot het klikt.wVoorspanning van het sluitsysteem is losgezet.uScharnierhoek Fig.38(3) losschroeven.Fig. 39uDeursluitsysteem naar de scharnierhoek verplaatsen.uLet erop dat bij het plaatsen de boutafschuiningFig.

39(1) naar het ronde gat wijst.-of-AanwijzingVerkeerde plaatsing van de hoogte-instelschijven.Bevestiging van de moeren niet meer voldoende mogelijk.uSchijf moet aan de onderzijde van het sluitsysteemvergrendelen.In gebruik nemen* afhankelijk van model en uitvoering 15

Fig.40uMoer losmaken en deursluitsysteem verwijderenFig.40(1).uDe correcte uitlijning van de hoogte-instelschijven in achtnemen Fig.40(2).uDeursluitsysteem in de scharnierhoek verplaatsen en metde moer vastzetten Fig.40(3).uBij het plaatsen de correcte uitlijning van het deursluit‐systeem in acht nemen Fig.40(4).Fig. 41uAfdekplaat naar de tegenoverliggende zijde verplaatsen.Fig. 42uScharnierhoek aan tegenoverliggende zijde schroeven.AanwijzingDe correcte uitlijning en voorspanning is belangrijk voor dewerking van het sluitsysteem.Fig.

43 Links scharnierend (A) / rechts scharnierend (B)uSluitsysteem tegen de weerstand in draaien tot het schotvan het sluitsysteem Fig.43(1) naar buiten wijst.wSluitsysteem blijft vanzelf in deze positie staan.wSluitsysteem is uitgelijnd en voorgespannen.Fig.44uScharnierhoek in de deur plaatsen.Fig.45uKabel er voorzichtig doorsteken.In gebruik nemen16 * afhankelijk van model en uitvoering

LET OPLetselgevaar door eruit vallende deur!uDeur vasthouden.Fig.46uDeur met een tweede persoon van de grond tillen.uDeur in 90° geopende toestand voorzichtig op het sluit‐systeem plaatsen.LET OPMateriële schade door verkeerde montage!uKabel bij het monteren van de scharnierhoek nietklemmen.Fig. 47uKabel door de uitsparing van de scharnierhoek leiden envoorzichtig monteren Fig. 47(1).uScharnierhoek Fig. 47(2) vastschroeven.Fig.48uStekker Fig.48(1) in stekkerhouder steken.Fig. 49uStekker Fig. 49(1) in printplaat steken.Fig.50uAfdekking plaatsen.Fig.51uSluithaak vastschroeven.In gebruik nemen* afhankelijk van model en uitvoering 17

54 (1) zijdelings aanbrengen envan binnen vastklikken.uBovenste afdekking Fig.54(2) van boven vastklikken.uDeur sluiten.wDe deurscharnieren zijn gewisseld.4.14 Deur uitlijnenAls de deur niet recht is, kunt u de deur aan de onderstescharnierhoek afstellen.Fig.55uMiddelste schroef aan onderste scharnierhoek verwij‐deren.Fig.56uBeide schroeven iets losmaken en deur met scharnier‐hoek naar rechts of links verschuiven.uSchroeven tot de aanslag vastdraaien (middelste schroefis niet meer nodig).wDe deur is recht uitgelijnd.4.15 Apparaat aansluitenWAARSCHUWINGBrandgevaar door verkeerd aansluiten!Brandwonden.Beschadigingen van het apparaat.uGeen verlengkabel gebruiken.uGeen verdeeldozen gebruiken.LET OPGevaar voor beschadiging door verkeerd aansluiten!Beschadigingen van het apparaat.uSluit het apparaat niet aan op stand-alone-omvormerszoals zonne-energiesystemen en benzinegenerators.In gebruik nemen18 * afhankelijk van model en uitvoering

AanwijzingGebruik uitsluitend het meegeleverde netsnoer. Ervoor zorgen dat aan de volgende voorwaarden is voldaan:- Het apparaat alleen met wisselstroom gebruiken. - De toegestane spanning en frequentie staan op het type‐plaatje. De positie van het typeplaatje is in het hoofd‐stuk Apparaatoverzicht zichtbaar. (zie 1. 2 Apparaat- enuitrustingsoverzicht)- Contactdoos is overeenkomstig de voorschriften geaarden elektrisch gezekerd. - Uitschakelstroom van de zekering ligt tussen 10 A en 16A. - De contactdoos is eenvoudig toegankelijk. uElektrische aansluiting controleren. uApparaatstekker aan de achterzijde van het apparaataanbrengen. Let op het correct vastklikken. uNetstekker op de voeding aansluiten. wWeergave wisselt naar stand-bysymbool. 4. 16 Apparaat inschakelen (eerste inbe‐drijfstelling)Zorg ervoor dat aan de volgende vereisten is voldaan:- Apparaat is opgesteld en aangesloten.

- Alle plakstroken, plak- en beschermfolies en de trans‐portbeveiligingen in en aan het apparaat zijn verwijderd. Fig. 57 VoorbeeldHet stand-bysymbool knippert tot de startprocedure isbeëindigd. Het display geeft het stand-bysymbool aan. Als het apparaat met fabrieksinstelling wordt geleverd,moet bij inbedrijfstelling eerst de beeldschermtaal wordengeselecteerd. 3sFig. 58uStappen volgens de afbeelding uitvoeren. Fig. 59wHet apparaat is ingeschakeld zodra de temperatuur ophet display verschijnt. wDe temperatuurweergave knippert totdat de ingesteldetemperatuur is bereikt. 5 Opslag5. 1 Instructies voor opslagFig. 60 Voorbeeld Fig. 61Bij het bewaren in acht nemen:qIndien de legroosters Fig. 60 (1) verplaatsbaar zijn, dezeaan de hoogte aanpassen. qMaximale belading in acht nemen. (zie 9.

qGeen gekoelde goederen voorbij de aanslag aan deachterkant van de oplegroosters bewaren. qVloeistoffen in gesloten houders bewaren. qKoelgoed met tussenafstand bewaren zodat de luchtgoed kan circuleren. qGekoelde goederen mogen de stapelmarkering niet over‐schrijden. Dit is belangrijk voor een goede luchtcirculatie en eengelijkmatige temperatuurverdeling in de binnenruimte. 6 Bediening6. 1 Apparaatfuncties6. 1. 1 Opmerkingen over de functies van hetapparaatDe apparaatfuncties zijn af fabriek zo ingesteld dat uwapparaat volledig functioneel is. Voordat u de functies van het apparaat wijzigt, activeert ofdeactiveert, controleert u of aan de volgende voorwaardenis voldaan:qU hebt de beschrijvingen over de werking van het displaygelezen en begrepen. qU hebt kennisgemaakt met de bedienings- en weergave-elementen van uw apparaat. 6. 1.

2 Apparaat in- en uitschakelen Met deze instelling kan het gehele apparaat worden in- enuitgeschakeld. Apparaat inschakelenZonder geactiveerde DemoMode:Opslag* afhankelijk van model en uitvoering 19.

Fig. 62uStappen volgens de afbeelding uitvoeren.Met geactiveerde DemoMode:Fig.63uStappen volgens de afbeelding uitvoeren.AanwijzingDemoMode voor aflopen van de countdown deactiveren.Fig.64wDe temperatuurweergave verschijnt op het display.Apparaat uitschakelenFig.65Fig.66uStappen volgens de afbeelding uitvoeren.wDisplay toont stand-bysymbool.wDisplay wordt na ongeveer 10 minuten uitgeschakeld.6.1.3 Temperatuur De temperatuur is afhankelijk van de volgende factoren:-hoe vaak de deur wordt geopend-hoe lang de deur geopend blijft-ruimtetemperatuur van de plaats van opstelling-type, temperatuur en hoeveelheid van het koelgoedAanwijzingIn sommige delen van de binnenruimte kan de luchttempe‐ratuur van de temperatuurweergave afwijken.Temperatuur instellenFig. 67Fig.

68 Temperatuurwissel van 5,5°C tot 6,9°CuStappen volgens de afbeelding uitvoeren.wTemperatuur is ingesteld.6.1.4 Temperatuurregistratie Het apparaat geeft de minimum- en maximumtemperatuurin het apparaat aan. De registratie start automatisch nahet inschakelen van het apparaat met een interval van éénminuut. Na 999 uur (ca. 40 dagen) wordt erop gewezen dathet geheugen vol is. De temperatuurregistratie moet dangereset worden.AanwijzingAanbevolen wordt om de temperatuurregistratie bij inbe‐drijfstelling van het apparaat en na het bereiken vande ingestelde temperatuur eenmalig te resetten. Hierdoorwordt de relevante maximumtemperatuur aangegeven.Temperatuurregistratie tonenDe temperatuurregistratie toont de duur van de registratieen de gedurende die tijd gemeten minimum- en maximum‐temperatuur.Fig.

Temperatuurregistratie resettenDe weergegeven minimum- en maximumtemperaturenkunnen op elk moment gereset worden. Hiermee worden deweergegeven waarden gewist en het meetinterval opnieuwgestart.Fig.71Fig.72uHandelingsstappen volgens afbeelding uitvoeren.wTemperatuurregistratie is gereset.wRegistratie-interval start opnieuw.6.1.5 Verlichting *Het apparaat is van een binnenverlichting voorzien.U kunt de binnenverlichting continu inschakelen.(zie Verlichting inschakelen*) *Als u de deur van het apparaat opent, wordt de binnenver‐lichting ingeschakeld.Verlichting uitschakelen*Fig.73Fig. 74uStappen volgens de afbeelding uitvoeren.wVerlichting is uitgeschakeld.Verlichting inschakelen*Fig.75Fig.

76uStappen volgens de afbeelding uitvoeren.wVerlichting is ingeschakeld.6.1.6 Toegangsbeveiliging instellingenmenuMet deze instelling kan de toegang tot het instellingenmenubeveiligd worden met een driecijferige pincode.Toepassing:-Onbedoeld wijzigen van instellingen en functiesvermijden.-Onbedoeld uitschakelen van het apparaat vermijden.-Onbedoelde temperatuurwijzigingen vermijden.Toegangsbeveiliging van het instellingenmenu activerenFig.77Fig.78uStappen volgens de afbeelding uitvoeren.wToegangsbeveiliging van het instellingenmenu is geacti‐veerd.Pincode voor de toegangsbeveiliging van het instellingen‐menu wijzigenZie: (zie 6.1.7 Toegangscodes)Toegangsbeveiliging van het instellingenmenu deactiverenFig.79Fig.80uStappen volgens de afbeelding uitvoeren.wToegangsbeveiliging van het instellingenmenu is gedeac‐tiveerd.Bediening* afhankelijk van model en uitvoering 21

Beveiligd instellingenmenu openenAls de toegangsbeveiliging actief is, moet de pincode inge‐voerd worden om het instellingenmenu te openen.Na het invoeren van de juiste pincode blijft het instellingen‐menu gedurende 20 minuten gedeblokkeerd, tenzij u terug‐keert naar de statusweergave.AanwijzinguIn het volgende voorbeeld wordt de af fabriek ingesteldepincode:111 gebruikt.De toegangsbeveiliging van het instellingenmenu moetactief zijn.uNavigatiepijl indrukken tot de gewenste functie wordtweergegeven.Fig.81uStappen volgens de afbeelding uitvoeren.wDe pincode is correct.wHet instellingenmenu verschijnt.6.1.7 ToegangscodesVerschillende instellingen zijn mogelijk.Toepassing:-Wijzigen van de instellingscode.-Resetten van de instellingscode.Toegangsbeveiliging van het instellingsmenu Wijzigen van de instellingscodeDeze instelling maakt het wijzigen van de instellings‐code voor de toegangsbeveiliging van het instellingsmenumogelijk.De instelling wordt in 3 stappen uitgevoerd:- Invoer van de instellingscode- Invoer van de nieuwe instellingscode- Bevestiging van de nieuwe instellingscodeAanwijzinguIn het volgende voorbeeld wordt de af fabriek ingesteldeinstellingscode111 gewijzigd.uDe nieuwe instellingscode is:234Fig.82De toegangsbeveiliging van het instellingsmenu moetactief zijn.

Fig.85uStappen volgens de afbeelding uitvoeren.wBevestiging van de nieuwe instellingscode succesvol.wDe instellingscode is gewijzigd.Resetten van de instellingscodeInstellingscode voor de toegangsbeveiliging van het instel‐lingsmenu vergeten of niet bekend.uApparaat op fabrieksinstellingen (zie 6.1.27 Resetten naarfabrieksinstellingen ) resetten.wHet apparaat is gereset naar de oorspronkelijke instel‐lingen.wDe instellingscode af fabriek is:1116.1.8 Herinnering onderhoudsinterval Instelling van de periode tot aan het onderhoud wordt herin‐nerd.De volgende waarden kunnen worden ingesteld:-7 dagen-14 dagen-30 dagen-60 dagen-90 dagen-180 dagen-360 dagen-720 dagen-1080 dagen-UitHerinnering onderhoudsinterval instellenDe volgende stappen beschrijven hoe de periode tot hetvolgende onderhoud ingesteld wordt.Fig.86Fig.

87uStappen volgens de afbeelding uitvoeren.wDe periode tot aan het volgende onderhoud wordt herin‐nerd is ingesteld.wDe resterende tijd wordt weergegeven.6.1.9 Taal Met deze instelling wordt de taal van de weergave inge‐steld.Taal instellenFig.88Fig.89uStappen volgens de afbeelding uitvoeren.wDe geselecteerde taal is ingesteld.6.1.10 TemperatuureenheidMet deze functie stelt u de temperatuureenheid in. U kuntals temperatuureenheid graden Celsius en graden Fahren‐heit instellen.Temperatuureenheid instellenFig.90Bediening* afhankelijk van model en uitvoering 23

Fig. 91 Voorbeeldweergave: Tussen Celsius en gradenFahrenheit schakelen.uStappen volgens de afbeelding uitvoeren.wTemperatuureenheid is ingesteld.6.1.11 Display-helderheidMet deze functie stelt u de helderheid van het display traps‐gewijs in.U kunt de volgende helderheidsniveaus instellen:-40%-60%-80%-100 % (voorinstelling)Display-helderheid instellenFig.92Fig. 93 Voorbeeldweergave: Van 80% naar 60% scha‐kelen.uStappen volgens de afbeelding uitvoeren.wDisplay-helderheid is ingesteld.6.1.12 Alarm Sound Met deze functie kunnen alle alarmtonen, bijvoorbeeld deur‐alarm, worden in- en uitgeschakeld.Alarm Sound activerenFig.

6. 1. 14 WLAN-verbinding AanwijzingLiebherr SmartMonitoring Dashboard is niet in alle landenbeschikbaar. Controleer de beschikbaarheid via de QR-codedoor uw model in te voeren. AanwijzingHet gebruik van het Liebherr SmartMonitoring Dashboardonder https://smartmonitoring. liebherr. com vereist eengeïnstalleerde SmartModule en een zakelijke MyLiebherr-account. U kunt zich tijdens de online-inbedrijfstelling directmet uw beschikbare aanmeldgegevens aanmelden of zichopnieuw registeren en een bedrijfsaccount aanmaken. Deze instelling brengt een snoerloze verbinding tussenapparaat en internet tot stand. De verbinding wordt via deSmartModule gestuurd. Het apparaat kan via het LiebherrSmartMonitoring Dashboard in een browser worden geïnte‐greerd en met geavanceerde opties en individuele mogelijk‐heden voor besturing, beheer en bewaking worden gebruikt.

AanwijzingAccessoires zijn verkrijgbaar via de klantenservice(zie 9. 3 Klantenservice) en in de Liebherr-Hausgeräte-shoponder home. liebherr. com/shop/de/deu/zubehor. html. Fig. 102Ervoor zorgen dat aan de volgende voorwaarden is voldaan:qSmartModule Fig. 102(1) is geplaatst. Verbinding makenDe inbedrijfstelling en inrichting van uw SmartModule doetu online via het Liebherr SmartMonitoring Dashboard op uwinternetcompatibele eindapparaat. Op het Liebherr SmartMonitoring Dashboard vindt u ookinformatie over de inbouw achteraf van de SmartModule. Fig. 103uOpen het Liebherr SmartMonitoring Dashboard (zieFig. 103). Op het koel- of vriesapparaat:Fig. 104Fig. 105uStappen volgens de afbeelding uitvoeren. uInrichtprocedure op uw internetcompatibele eindappa‐raat voortzetten: Liebherr SmartMonitoring DashboardFig. 106uVerbinding wordt gemaakt. wWiFi connecting wordt weergegeven.

Fig. 110uStappen volgens de afbeelding uitvoeren. wDe WiFi-instellingen zijn teruggezet op de toestand vanlevering. 6. 1. 15 LAN-verbinding AanwijzingLiebherr SmartMonitoring Dashboard is niet in alle landenbeschikbaar. Controleer de beschikbaarheid via de QR-codedoor uw model in te voeren. AanwijzingHet gebruik van het Liebherr SmartMonitoring Dashboardonder https://smartmonitoring. liebherr. com vereist eengeïnstalleerde SmartModule en een zakelijke MyLiebherr-account. U kunt zich tijdens de online-inbedrijfstelling directmet uw beschikbare aanmeldgegevens aanmelden of zichopnieuw registeren en een bedrijfsaccount aanmaken. Deze instelling zorgt voor een kabelgebonden verbindingtussen het apparaat en het internet tot stand. De verbin‐ding wordt via de SmartModule gestuurd.

Het apparaat kanvia het Liebherr SmartMonitoring Dashboard in een browserworden geïntegreerd en met geavanceerde opties en indivi‐duele mogelijkheden voor besturing, beheer en bewakingworden gebruikt. AanwijzingAccessoires zijn verkrijgbaar via de klantenservice(zie 9. 3 Klantenservice) en in de Liebherr-Hausgeräte-shoponder home. liebherr. com/shop/de/deu/zubehor. html. Fig. 111Ervoor zorgen dat aan de volgende voorwaarden is voldaan:qSmartModule Fig. 111(1) is geplaatst. qEen netwerkkabel is aangesloten. Verbinding makenDe inbedrijfstelling en inrichting van uw SmartModule doetu online via het Liebherr SmartMonitoring Dashboard op uwinternetcompatibele eindapparaat. Op het Liebherr SmartMonitoring Dashboard vindt u ookinformatie over de inbouw achteraf van de SmartModule. Fig. 112uOpen het Liebherr SmartMonitoring Dashboard (zieFig. 112). Op het koel- of vriesapparaat:Fig. 113Fig.

114uStappen volgens de afbeelding uitvoeren. wVerbinding wordt gemaakt: LAN connecting wordt weer‐gegeven. Het symbool knippert. uInstructies van het Liebherr SmartMonitoring Dashboardopvolgen. wVerbinding is gemaakt. Verbinding verbrekenFig. 115Fig.

6.1.16 ApparaatinformatieMet deze functie geeft u de modelnaam, de index, het serie‐nummer en het servicenummer van het apparaat weer. Uheeft de apparaatinformatie nodig, als u contact opneemtmet de klantenservice. (zie 9.3 Klantenservice)Met deze functie opent u bovendien het menu Geavanceerd.(zie3 Werking van het Touch-display)Apparaatinformatie weergevenFig.117Fig. 118uStappen volgens de afbeelding uitvoeren.wDisplay geeft apparaatinformatie weer.6.1.17 Bedrijfsuren Deze weergave toont de bedrijfsuren van het apparaat.Bedrijfsuren weergevenFig.

119Fig.120wDe bedrijfsuren verschijnen.6.1.18 SoftwareMet deze functie stelt u de softwareversie van uw apparaatin.Softwareversie weergevenFig.121Fig.122uStappen volgens de afbeelding uitvoeren.wDisplay geeft softwareversie weer.6.1.19 Ontdooien Tijdens de normale werking ontdooit het apparaat automa‐tisch.Toepassing:-Als er een grotere ijsvorming in de binnenruimte is opge‐treden, kan de automatische ontdooifunctie handmatigworden gestart.Handmatig starten van automatisch ontdooienFig.123Fig. 124uStappen volgens de afbeelding uitvoeren.wAutomatisch ontdooien is gestart. Als het ontdooienbeëindigd is, schakelt het apparaat automatisch weernaar de normale werking.AanwijzingAls er na meermaals starten van de automatische ontdooi‐functie nog steeds ijs in de binnenruimte aanwezig is,ontdooit u het apparaat handmatig.
