LevelOne VDS-1202 Handleiding
Pagina's 3 Niet gecategoriseerd
Bekijk de handleiding van LevelOne VDS-1202 gratis online of download de PDF. Deze handleiding is 18 keer bekeken. Vraag over dit model? Stel een vraag
1

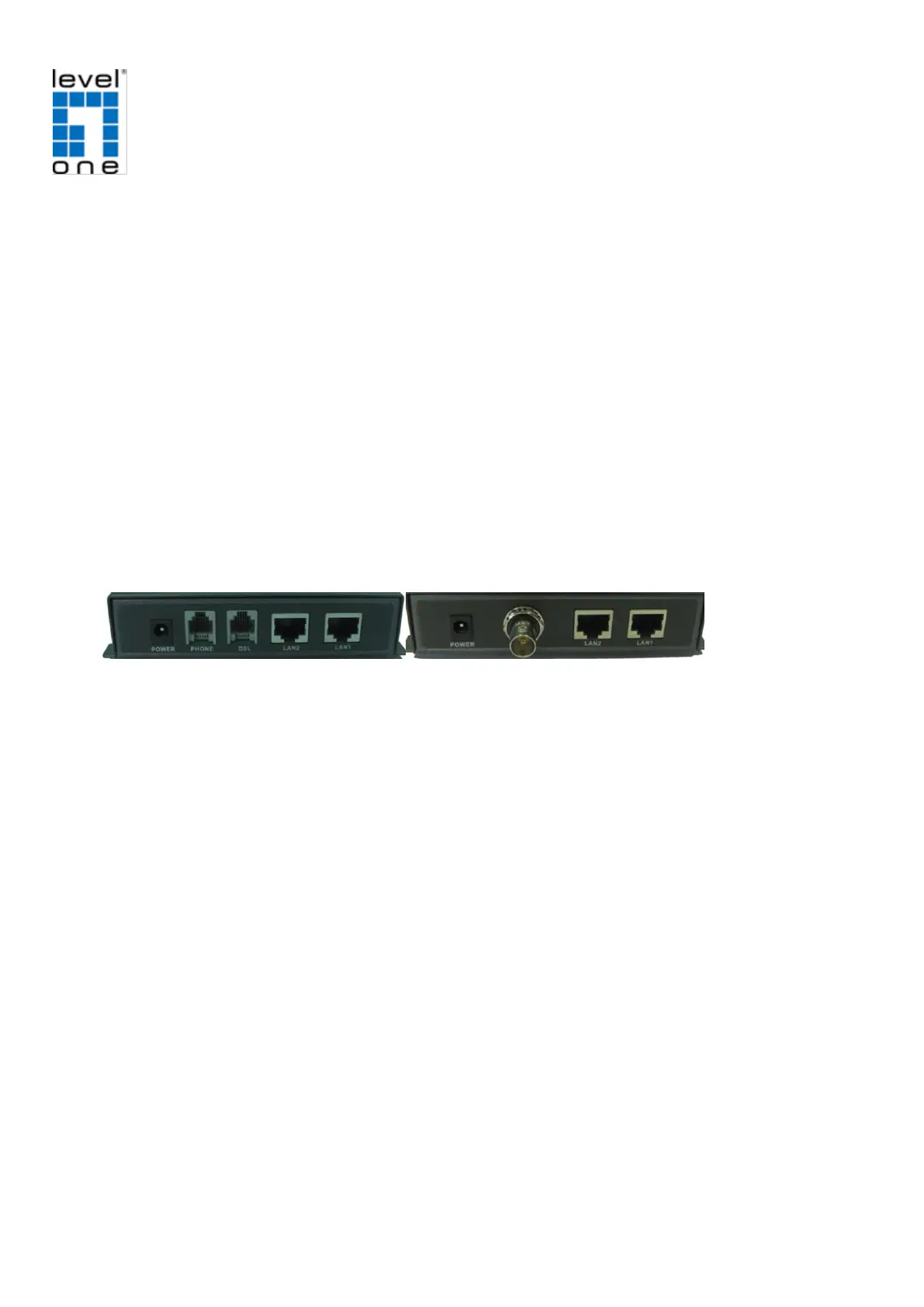

VDS-1201/1202/1203
Ethernet over VDSL2 Converter
Quick Installation Guide
<Packing Contents>
(1) One VDSL2 LAN Extender
(2) One AC to DC Power Adaptor (12VDC/1A)
(3) One User QIG
< Installation Steps>
VDS-1201/1202 VDS-1203
(4) Connect regular phone set to PHONE port if original indoor telephone is used
(5) Connect existing DSL or Coax wireline.
(6) Connect PC to either LAN 1 or 2
(7) Set up Pin 1 on OFF as CO side and other device on ON as CPE for a pair
connection
(8) Plug in 12V/1A external power adaptor and power up the devices for
connection
LED Indicators
On the front panel of the device, there are 5 LED indicators as the following
POWER:“Green On” indicates power is on and normal.
LAN1:“Green On” indicates Ethernet LAN1 port is in connection.
“Flashing” indicates Ethernet LAN1 data activities.
LAN2:“Green On” indicates Ethernet LAN2 port is in connection.
“Flashing” indicates Ethernet LAN2 data activities.
Product specificaties
| Merk: | LevelOne |
| Categorie: | Niet gecategoriseerd |
| Model: | VDS-1202 |
| Kleur van het product: | Grijs |
| Gewicht: | 330 g |
| Breedte: | 90 mm |
| Diepte: | 120 mm |
| Hoogte: | 28 mm |
| Gewicht verpakking: | 600 g |
| Breedte verpakking: | 150 mm |
| Diepte verpakking: | 235 mm |
| Hoogte verpakking: | 80 mm |
| Materiaal behuizing: | Metaal |
| LED-indicatoren: | DSL, LAN, Power |
| Type verpakking: | Doos |
| Stroom: | 1 A |
| Connectiviteitstechnologie: | Bedraad |
| Inclusief AC-adapter: | Ja |
| Land van herkomst: | China |
| Aantal Ethernet LAN (RJ-45)-poorten: | 2 |
| Certificering: | CE, FCC, LVD, JATE |
| Aansluiting voor netstroomadapter: | Ja |
| Ingangsspanning: | 12 V |
| RJ-11 ports kwantiteit: | 2 |
| Modulatie: | DMT |
| Ethernet LAN, data-overdrachtsnelheden: | 10, 100 Mbit/s |
| Netwerkstandaard: | IEEE 802.3, IEEE 802.3u |
| Temperatuur bij opslag: | 5 - 95 °C |
| Intern: | Nee |
| Snelle installatiehandleiding: | Ja |
| Maximale overdrachtssnelheid van gegevens: | 100 Mbit/s |
| Auto MDI/MDI-X: | Ja |
| Koperen ethernetbekabelingstechnologie: | 10BASE-T, 100BASE-T |
| Maximaal bereik: | 1500 m |
| Overdrachtssnelheid: | 100 Mbit/s |
| Bedrijfstemperatuur (T-T): | 0 - 40 °C |
| Code geharmoniseerd systeem (HS): | 85176990 |
| Duplex systeem: | Full, Half |
