Pagina 1/8

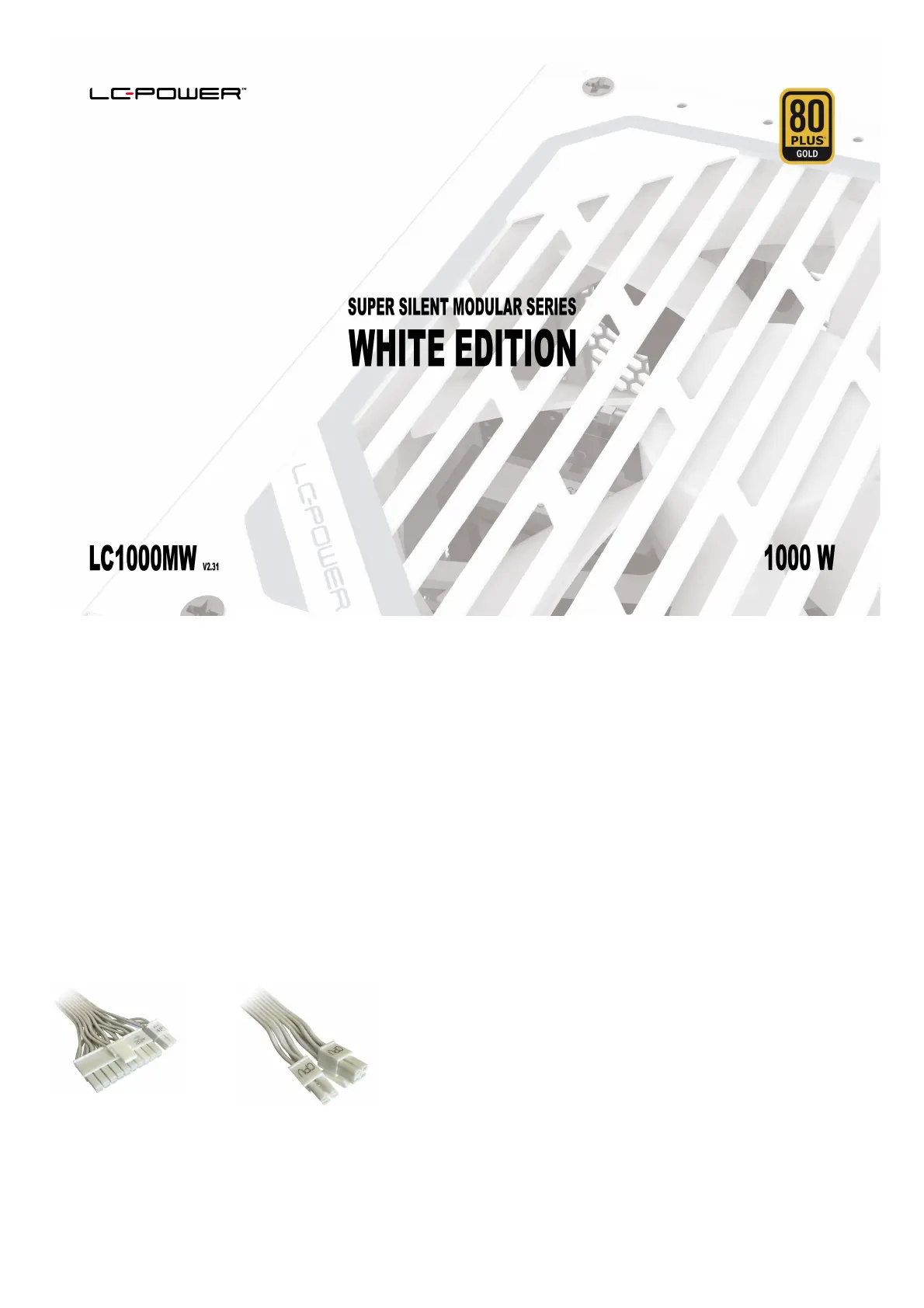

LC1000MW V2.31 – White Edition

SUPER SILENT MODULAR SERIES - ATX-SCHALTNETZTEIL

.: DEUTSCH :.

Vielen Dank, dass Sie sich für ein Weitbereichsnetzteil von LC-Power entschieden haben. Die Super Silent Modular-Serie

bietet präzise Performance und Anschlussmöglichkeiten für aktuellste Hardware.

Außerdem besticht sie durch einen ungewöhnlich hohen Wirkungsgrad und eine massive Kühlleistung für Ihr System.

Bitte vergewissern Sie sich, dass Netzteil und Computer ausgeschaltet sind, bevor Sie ein Gerät ein- oder ausbauen. Die

Installation durch Fachpersonal wird ausdrücklich empfohlen.

Wichtig:

Wenn Sie Probleme mit dem Anschluss Ihrer Geräte haben oder sich nicht sicher sind, welcher Anschluss zu welchem

Gerät gehört, fragen Sie bitte Ihren Händler um Hilfe, um persönliche Schäden sowie Schäden an Ihrer Hardware zu

vermeiden. Bitte fixieren Sie das Netzteil mit vier Schrauben an der Gehäuserückseite, um Schäden an Ihren

Komponenten zu vermeiden.

Dank der leistungsstarken +12V-Leitung und des 24-Pin-Mainboard-Anschlusses lässt sich das Netzteil mit allen

aktuellen Mainboards betreiben.

Wenn Ihr Mainboard einen zusätzlichen 12V-Anschluss benötigt, verwenden Sie bitte den bzw. die separaten,

quadratischen 4-Pin-Anschlüsse (4- oder 4+4-Pin).

Genießen Sie superleises Arbeiten und eine hohe Kühlleistung dank des

hochwertigen 120mm-Lüfters.

Inklusive acht PCI-Express-Anschlüssen (6+2-Pin) für leistungsstarke Grafikkarten.

Schließen Sie SATA- und PATA-Geräte wie Festplatten, optische Laufwerke oder Gehäuselüfter an.

Die moderne Technologie des Netzteils verringert den Stromverbrauch im Standby-Modus auf weniger als 0,5W und

erhöht die Effizienz des Netzteils auf bis zu 90%. Obwohl der superleise 120mm-Lüfter mit nur geringer Drehzahl läuft,

bietet das Netzteil eine sehr hohe Kühlleistung für Ihr System.

Sicherheit:

Das Netzteil ist CE- und TÜV-geprüft sowie 80 PLUS® GOLD-zertifiziert und bietet alle gängigen Sicherheitsschaltkreise

wie z.B. OCP, OPP, OVP, SCP und UVP. Ferner bietet es Aktiv-PFC (aktive Leistungsfaktorkorrektur) und entspricht den

aktuellen RoHS- und ErP-Richtlinien.

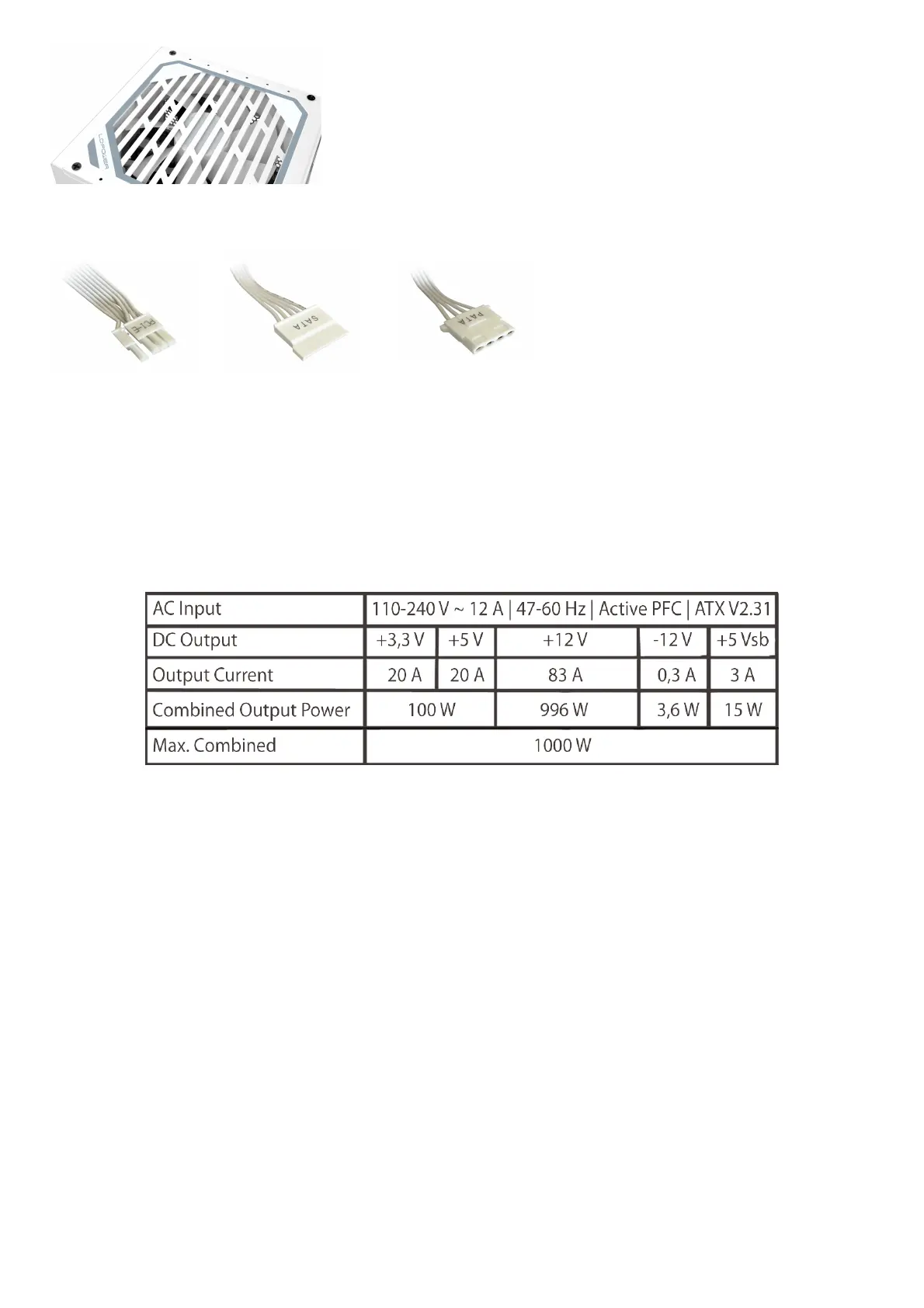

Leistungswerte:

Wichtige Sicherheitshinweise:

- Öffnen Sie unter keinen Umständen das Netzteil. Hochspannungsgefahr im Inneren des Netzteils!

- Die Garantie erlischt, sobald die Netzteilabdeckung entfernt und/oder das Garantiesiegel beschädigt wird

(siehe auch Punkt Garantiehinweis)

- Reparaturen nur durch ausgebildetes Fachpersonal ausführen lassen

- Stecken Sie keine Gegenstände in das Lüftungsgitter und/oder die anderen Netzteilöffnungen

- Platzieren Sie keine Gegenstände vor dem Lüftungsgitter und/oder den anderen Netzteilöffnungen,

um so den Luftstrom nicht zu gefährden

- Schließen Sie nur die im Lieferumfang enthaltenen modularen Kabel an das Netzteil an

- Bewahren Sie das Netzteil in einer trockenen Umgebung auf und halten sie es von jeglicher Art von Feuchtigkeit fern

- Das Netzteil dient nur zur Integration in einem Computersystem. Jede andere Art der Nutzung ist strengstens untersagt!

Garantiehinweis:

LC-Power bietet für dieses Produkt eine dreijährige Herstellergarantie. Innerhalb der Garantiezeit wird LC-Power Ihr

Gerät reparieren oder ersetzen, wenn ein Defekt aufgrund eines Produktionsfehlers auftritt. Wir können Ihnen leider

keinen Service anbieten, wenn:

1. der Siegel- und/oder Seriennummernaufkleber entfernt, beschädigt, kopiert oder anderweitig falsch behandelt wurde.

2. das Produkt falsch installiert bzw. angeschlossen, verändert oder anderweitig entgegen seinem ursprünglichen

Verwendungszweck genutzt wurde.

3. Sie neue Hardware einsetzen, die nicht von diesem Produkt unterstützt wird.

4. Schäden durch Naturkatastrophen oder höhere Gewalt entstehen.

Bitte fragen Sie Ihren Händler nach seinen Service-Modalitäten, er wird sich im Schadensfall um den Austausch bzw. die

Reparatur des Gerätes kümmern. Ein direkter Austausch durch uns ist nicht möglich, Service-Fälle werden immer durch

Ihren Händler/Vertragspartner abgewickelt.

Konformitätserklärung:

Hiermit erklärt die Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Deutschland, dass das Produkt Netzteil

LC1000MW V2.31 den Richtlinien 2014/30/EU sowie 2014/35/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.lc-power.com.

Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Deutschland,

support@lc-power.com, www.lc-power.com

LC1000MW V2.31 – White Edition

SUPER SILENT MODULAR SERIES – ATX SWITCHING POWER SUPPLY

.: ENGLISH :.

Thank you for choosing a full range power supply from LC-Power. The Super Silent Modular Series offers precise

performance and versatile connectors for the most currently used hardware. It also features an unusually high efficiency

and a massive cooling capacity.

Please make sure system and power supply are turned off before any installation. Installation under professional

supervision is strongly recommended.

Important:

If you face any trouble connecting your devices or feel unsure how to connect them, please refer to your local dealer to

avoid any personal damage or damage on your hardware. Please fasten the power supply with four screws on the back of

the computer case to avoid damage to your components.

Thanks to the powerful +12V rail and the 24 pin mainboard connector you can use the power supply with all currently

available mainboards.

If your mainboard needs an additional 12V connector, use the separate 4 pin square connector (4 or 4+4 pin).

Enjoy super silent work and a massive cooling capacity thanks to the high-quality

120 mm fan.

Including eight PCI-Express connectors (6+2 pin) for high performance graphic cards.

Connect SATA and PATA devides like hard disk drives, optical drives or case fans.

Product specificaties

Merk:	LC-Power
Categorie:	Computervoeding
Model:	LC1000MW V2.31
Kleur van het product:	Wit
Gewicht:	2370 g
Breedte:	150 mm
Diepte:	142 mm
Hoogte:	86 mm
Gewicht verpakking:	2650 g
Breedte verpakking:	115 mm
Diepte verpakking:	270 mm
Hoogte verpakking:	186 mm
Type verpakking:	Doos
Meegeleverde kabels:	PATA, PCIe, Peripheral (Molex), SATA
Stille modus:	Ja
Duurzaamheidscertificaten:	CE, TUV
Aantal ventilatoren:	1 ventilator(en)
Stroomspanning bescherming:	Over current, Over power, Over voltage, Short circuit, Under voltage
Naleving van duurzaamheid:	Ja
80 PLUS certificatie:	80 PLUS Gold
Totaal vermogen:	1000 W
Type koeling:	Actief
Efficientie:	90 procent
AC-ingangsspanning:	110 - 240 V
AC-ingangsfrequentie:	47 - 60 Hz
Ventilator diameter:	120 mm
Supported motherboard form factors:	ATX
EPS power connector (8-pin):	Ja
Motherboard power connector:	20+4 pin ATX
Peripheral (Molex) power connectors (4-pin):	2
Vormfactor van de voeding (PSU):	ATX
Power Factor Correctie (PFC) type:	Actief
Gecombineerd vermogen (+3.3V):	100 W
Gecombineerd vermogen (+12V):	996 W
Gecombineerd vermogen (+5V):	100 W
Max huidige output (+3.3V):	20 A
Max huidige output(+12V):	83 A
Max huidige output (+5V):	20 A
Max huidige output (-12V):	0.3 A
Max huidige output (+5Vsb):	3 A
Gecombineerd vermogen (-12V):	3.6 W
Gecombineerd vermogen(+5Vsb):	15 W
Aantal SATA power connectors:	10
Bekabelingstype:	Volledig modulair
ATX version:	2.31
PCI Express power connectors (6+2 pin):	8
Aantal PATA power aansluiters:	5
Lengte SATA-stroomkabel:	500,650,800,950 mm
Lengte stroomkabel moederbord:	650 mm
Garantieperiode:	3 jaar
Lengte stroomkabel randapparaat (Molex):	500,800 mm
EPS-voedingsconnector (4+4 pin):	Ja
