BeamControl-Master BCM19NEDERLANDSiOpmerking: Het produkt is een precisie-instrument, wat als zodanig zorgvuldig moet worden behandeld, vermijd zoveel mogelijk vallen en stoten, Bij berging en transport altijd de koffer gebruiken, alle lasers uitzetten. Voor reiniging dient u een zachte doek en glasreiniger te gebruikenGarantieverklaringDe garantie bedraagt 2 jaar na aankoopdatum. In deze periode zijn alle materiaal- of productie - fouten gegarandeerd. Van garantie uitgesloten zijn: schade door gebruik, gebruik van verkeerde energiebronnen, verkeerde ondergrond, verkeerd opbergen, normale slijtage of vreemde gebruiksvormen die zich tijdens het gebruik voordoen. Bij reparaties door niet-geautoriseerde derden vervalt de garantie automatisch.

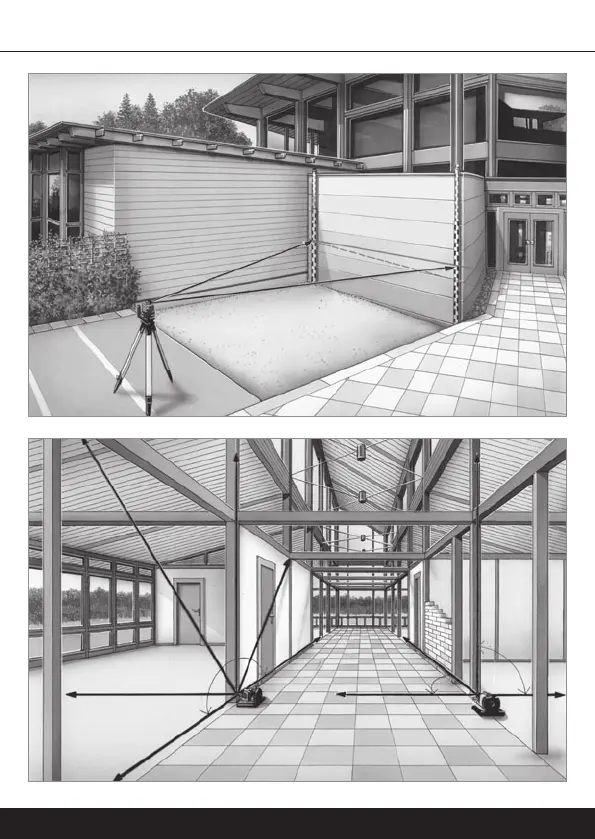

Bij garan-tiegevallen dient u het volledige apparaat in te leveren, alsmede de factuur en deze te zenden aan Umarex-Laserliner.BeamControl-Master BCMBCM Basic Plus 120 rotatielaser 635 nm, horizontaal / verticaal. Een speciaal platform van spuitgietzink zorgt voor duurzame stabiliteit. Verticale referentiestraal, 5 bedrijfsmodi, instelbare en positioneerbare scanhoek, op afstand bedienbaar, reikwijdte laserontvangst 120 m, nauwkeurigheid 2 mm / 10 m.Incl.: SensoCommander 120, universele houder, softbag en batterijen.Algemene veiligheidLet op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten. De laser is een 100% kwaliteits-laser en wordt op iedere bouw aangewend.

Op basis van de productiecontrole willen wij u op het volgende wijzen: controleer regelmatig de kalibratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.LASERSTRALING!NIET IN DE STRAAL KIJKEN!LASER KLASSE 2EN 60825-1:2007-10

BeamControl-Master BCM22NEDERLANDSWerken met de SensoCommander (optioneel)De SensoCommander kan de laserstraal tot grotereafstand terug vinden. Beweeg de SensoCommanderdoor de laserstraal op -en neerwaarts totdat hetmiddelste teken verschijnt. Markeer nu op demeethoogte van de omlopende markeringsinkeping.De SpotLite duidt bijkomend de meethoogte aan.Universeel houder (optioneel):De ontvanger kan d.m.v. de universeel houder aan demeetlatten bevestigd worden. Daarvoor de houder aan delaserontvanger schuiven en aan de meetlat d.m.v. debevestigingsschroef vast schroeven. Om de ontvanger vande houder te scheiden, de snelklem in de richting van depijl duwen.Batterijenals de rode LED permanent knippert, moet de batterij worden vervangen..Aansluiting van een extern netstuk Bij aansluiting van een extern netstuk worden de interne batterijen omgaan.

Er kunnen geen accu's met het netstuk in de rotatie-eenheid worden geladen. Gebruik alléén een passende Laserliner-netadapter.StroomvoorziejningiAanwijzing: Batterijen mogen niet aan overmatige hitte worden blootgesteld, zoals zonnestralen, vuur e.d. Ook mogen droge batterijen niet worden opgeladen.Lege batterijen horen niet bij het huisvuil. U kunt deze afgeven bij verzamelpunten voor oude batterijen en chemisch afval. Haal inlichtingen bij uw gemeente. Batterijen met het recycle-symbool kunt u ook bij de verkooppunten, agentschappen en bij de technische klantenservice afgeven.12

BeamControl-Master BCMDeutsch 123NEDERLANDSHorizontaal waterpas stellenBegin de libel (X) door draaien aan de nivel-lerschroeven (A) en (B) waterpas te stellen.Verticaal waterpas stellenPlaats de BCM verticaal op zijn integrale grepen of bevestig de BCM op een statief. Stel nu alleen libel (Z) waterpas met nivelleerschroef (C).Draai nu de nivelleerschroef (C) om libel (Y) waterpas te stellen.iAttention: Kijk altijd loodrecht op de libellen om fouten bij het aflezen te vermijden.iAttention: Herhaal indien nodig alle stappen.BedieningBCM aanzetten:Toets "Aan/Uit" 1 sec. ingedrukt houden, de kop van de BCM begint te draaien, de rotatiemodus is geactiveerd.BABulle XCBulle ZCaan de rotatielasermet SensoCommander 1. Punt-modus:De rotatielaser zendt over een zeer grote afstand een puntnauwkeurige laserstraal.

BeamControl-Master BCM24NEDERLANDS2. Scan-Modus:Er kan een lichtintensief segment van verschillen-de grootte en positie worden ingesteld.Modus activerenaan de rotatielasermet SensoCommander met SensoCommander Scan-hoek veranderenaan de rotatielasermet SensoCommander3. Rotatiemodus:een laserstraal die 360° draait met een toerental tot 200 tpm.Modus activerenaan de rotatielasermet SensoCommander Snelheid veranderenaan de rotatielasermet SensoCommander iAanwijzing voor alle modi: De rode LED brandt wanneer een einde van een bereik wordt bereikt (bijv. maximum toerental, grootste scan-hoek etc.).Modus activerenaan de rotatielasermet SensoCommander 4. Handmatige ontvangst-modus:optimale ontvangstkwaliteit door constant hoog toerental (maximale snelheid = 500 tpm).zxyaan de rotatielaserPositie veranderen

BeamControl-Master BCM25NEDERLANDSA3A2A2A1A3A2< 2 mm / 10m = OK4.3.Kalibratie controle voorbereidenU kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel in en bepaal de markeringspunten met behulp van de SensoLite. Gebruik voor de optimale controle a.u.b. een statief. 1. Markeer punt A1 op de wand.(Gebruik de puntmodus)2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 heeft u nu een horizontale referentie.Kalibratie controleren3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1. Richt het toestel uit op de X-as. 4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid zitten.5.

Herhaal punt 3 en 4 voor de Y-as voor volledige controle.iOpmerking: markeer nu nivelleerschroef A of B als referentieschroef.Lijn het apparaat nu uit met de andere nivelleerschroeven.iOpgelet: Wanneer bij de X- of Y-as het verschil tussen punt A2 en A3 groter is dan aangegeven als tolerantie nl. 2 mm / 10m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of voer de kalibratie zelf uit met behulp van de volgende handleiding.A1A22.1.
