start here

commencez iciempezar aquí

Mounting Instructions Consignes de montage Instrucciones De Montaje

English

Spanish

French

1.Find a clear area in which you can work.

r.

1.Tr.

LARK 33000 PIN OAK PARKWAY, AVON LAKE, OH 44012 LarkLiving.com

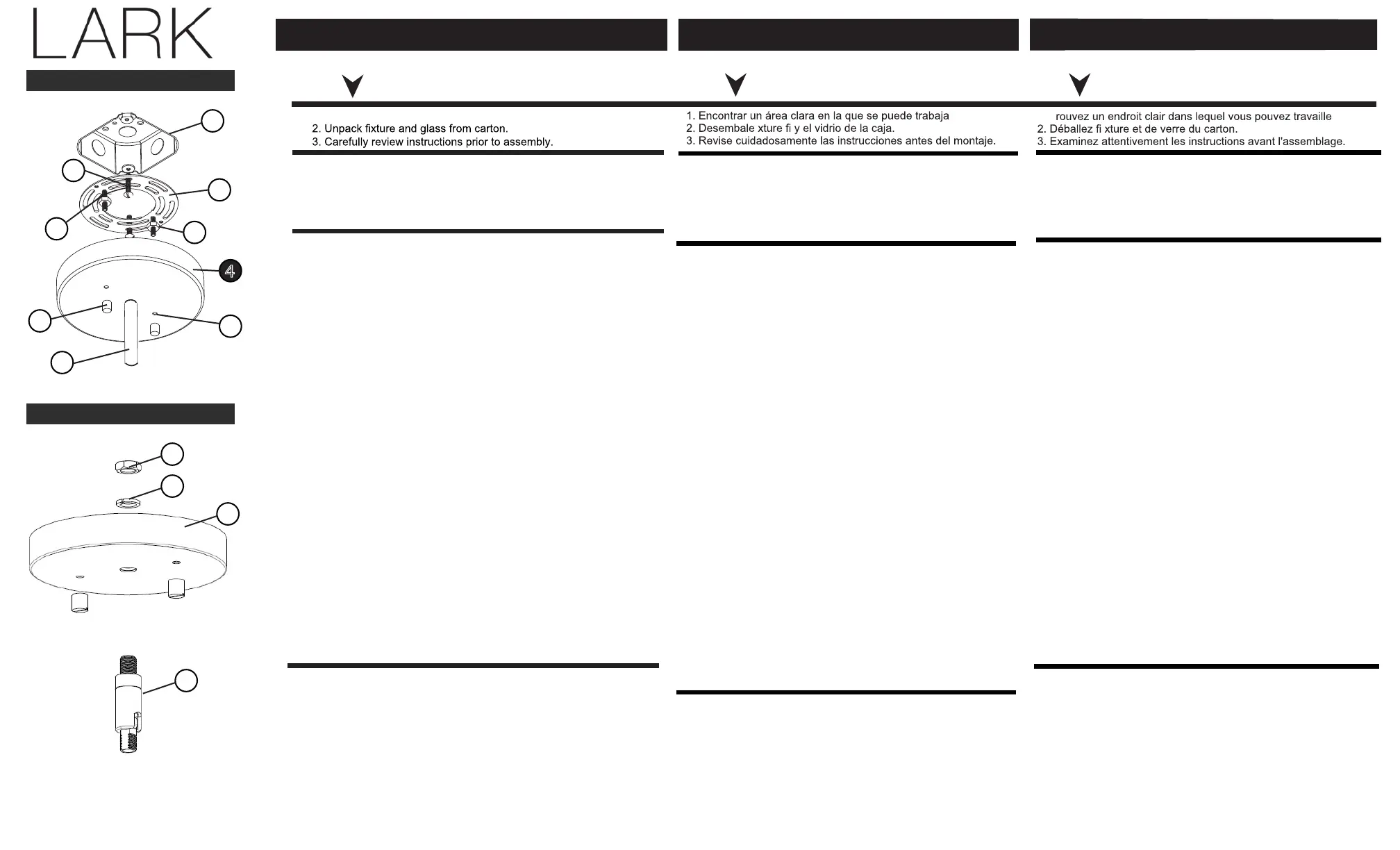

DRAWING 1- MOUNTING

B

C

H

A

G

J

4

D

Fixture Mounting

1.

2.

Use stem (S) to secure main body of the fixture

to thecanopy.

Prepare mounting strap (B) for mounting by

installingscrews (A) in mounting plate (B) - see

Drawing 1.Be sure the holes into which the

screws are threaded match spacing of holes (C)

in the canopy (4).

3.Attach mounting plate (B) to junction box (J),

using screws (G) and slip supplywires through

large center hole in mounting plate(B).

4.Now adjust screws (A) so the screws will extend

3/16” past the face of the canopy, when canopyis

flush against ceiling. after screws are adjusted

tighten hex nut (H) to lock screws in place.

5.Make electrical connections from supply wire to

fixture lead wires. Refer to instruction sheet (IS

18)and follow all instructions to make all

necessary wiring connections.

6.Hold fixture towards ceiling and slip mounting

holes (C) in canopy (4) over screws (A).

7.Secure canopy by threading barrel knobs (D)onto

screws (A).

8.Fixture can now be lamped and powered on.

1.Utilice (S) para asegurar el cuerpo principal de laluminaria

a la cubierta.

2.Prepare la correa de montaje (B) para el montaje

instalando los tornillos (A) en la placa de montaje (B) -vea el

Dibujo 1. Asegúrese de que los orificios en losque se

enroscan los tornillos coincidan con elespaciado de los

orificios (C) en la cubierta (4).

3.Fije la placa de montaje (B) a la caja de conexiones(J),

utilizando los tornillos (G) NO provistos y deslicelos cables

de alimentación a través del orificio centralgrande en la placa

de montaje (B).

4.Ahora ajuste los tornillos (A) de modo que el tornillose

extienda

3/16” más allá de la cara de la cubierta, cuando lacubierta

esté al ras contra el techo. Después de ajustarlos tornillos,

apriete la tuerca hexagonal (H) para fijarlos tornillos en su

lugar.

5.Realice las conexiones eléctricas desde el cable de

alimentación a los cables conductores de la luminaria.

Consulte la hoja de instrucciones (IS 18) y siga todaslas

instrucciones para realizar todas las conexiones decableado

necesarias.

6.Sostenga el artefacto hacia el techo y deslice losorificios

de montaje (C) en la cubierta (4) sobre lostornillos (A).

7.Asegure la cubierta enroscando las perillascilíndricas (D)

en los tornillos (A).

8.Ahora se puede colocar la lámpara y encender elartefacto.

Montaje de accesorios

Montage du luminaire

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18)

AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING

INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED

ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE

CABLEADO Y CONEXIÓN A TIERRA (I.S. 18) Y CUALQUIER

INSTRUCCIÓN ADICIONAL. APAGUE LA FUENTE DE ALIMENTACIÓN

DURANTE LA INSTALACIÓN. SI SE REQUIERE CABLEADO NUEVO,

CONSULTE A UN ELECTRICISTA CALIFICADO O A LAS AUTORIDADES

LOCALES PARA LOS REQUISITOS DEL CÓDIGO.

AVERTISSEMENT DE SÉCURITÉ : LISEZ LES INSTRUCTIONS DE

CÂBLAGE ET DE MISE À LA TERRE (I.S. 18) ET TOUTES INSTRUCTIONS

SUPPLÉMENTAIRES. COUPER L'ALIMENTATION ÉLECTRIQUE PENDANT

L'INSTALLATION. SI UN NOUVEAU CÂBLAGE EST NÉCESSAIRE,

CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES

POUR LES EXIGENCES DU CODE.

Item No: 83853

Numéro d’article: 83853

Número del artículo:83853

REV 2/6/25

1.Utilisez (S) pour fixer le corps principal du luminaire à la

verrière.

2.Préparez la courroie de montage (B) pour le montage en

installant des vis (A) dans la plaque de montage (B) - voir le

dessin 1. Assurez-vous que les trous dans lesquels les vis

sont vissées correspondent à l'espacement des trous (C)

dans la verrière (4).

3.Fixez la plaque de montage (B) à la boîte de jonction (J) à

l'aide de vis (G) NON fournies et faites glisser les fils

d'alimentation à travers le grand trou central de la plaque de

montage (B).

4.Ajustez maintenant les vis (A) de manière à ce que la vis

s'étende

3/16 po au-delà de la face de la verrière, lorsque la verrière

est au ras du plafond. une fois les vis réglées, serrez l'écrou

hexagonal (H) pour verrouiller les vis en place.

5.Faites les branchements électriques du fil d'alimentation

aux fils conducteurs du luminaire. Reportez-vous à la fiche

d'instructions (IS 18) et suivez toutes les instructions pour

effectuer toutes les connexions de câblage nécessaires.

6.Tenez le luminaire vers le plafond et faites glisser les

trous de montage (C) dans le couvercle (4) sur les vis (A).

7.Fixez la verrière en vissant les boutons du canon (D) sur

les vis (A).

8.L'appareil peut maintenant être allumé et mis sous

tension.

S

Note: To mount fixture as a pendent secure swivel (Z)

to canopy (4) using hex nut (L) and washer (W). Then

secure extra provided stems to swivel.

DRAWING 2 - swivel attachment

L

W

4

Z

Nota: Para montar el artefacto como colgante, asegure el

pivote (Z) a la cubierta (4) usando una tuerca hexagonal (L)

y una arandela (W). Luego, asegure los vástagos

adicionales provistos al pivote.

Remarque : Pour monter le luminaire en tant que

suspension, fixez le pivot (Z) au capot (4) à l'aide de l'écrou

hexagonal (L) et de la rondelle (W). Fixez ensuite les tiges

supplémentaires fournies pour les faire pivoter.
