NL- 78 -Gevaar. Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in-formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins-tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei-ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 9)1. Gevaar. - Handleiding lezen om het letselrisi-co te verminderen. 2. Voorzichtig. Draag een gehoorbescher-mer. Lawaai kan aanleiding geven tot ge-hoorverlies. 3. Voorzichtig. Draag een stofmasker.

Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge-zondheid. Asbesthoudend materiaal mag niet worden bewerkt. 4. Voorzichtig. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of spl-inters, spanen en stof die uit het toestel onts-nappen kunnen leiden tot zichtverlies. 5. Opslag van de accu’s alleen in droge ruimtes met een omgevingstemperatuur van +10°C - +40°C. Accu’s alleen in geladen toestand opslaan (minstens 40% geladen). 6. De accu’s moeten vóór de verwerking uit het apparaat worden genomen. Aanwijzing voor de verwerking van accu’s: accu’s mogen niet bij het huisvuil worden gedaan. 7. Om een beschadiging van het apparaat te vermijden mag de omschakeling tussen de verschillende functies alleen in stilstand ge-beuren. 8. SDS-Plus boor al draaiend tot aan de aanslag in de gereedschapsadapter schuiven.

Lees alle veiligheidsinstructies, aanwijzin-gen, plaatjes en technische gegevens, waar-van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol-gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij-zingen voor de toekomst. 2. Beschrijving van het gereedschap en leveringsomvang 2. 1 Beschrijving van het gereedschap (fi g. 1)1. Vergrendelingshuls2. Omschakelaar Boren/Slagboren3. Draairichtingschakelaar4. Aan/Uit-schakelaar5. LED-licht2. 2 LeveringsomvangGelieve de volledigheid van het artikel te contro-leren aan de hand van de beschreven omvang van de levering.

Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen. • Open de verpakking en neem het toestel voorzichtig uit de verpakking. • Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig). • Controleer of de leveringsomvang compleet is. • Controleer het toestel en de accessoires op transportschade. • Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_KX_BH_18_Li_SPK13. indb 78Anl_KX_BH_18_Li_SPK13. indb 78 27. 03. 2023 09:08:3327. 03. 2023 09:08:33.

NL- 79 -Gevaar. Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen. Kinderen mo-gen niet met plastic zakken, folies en kleine stukken spelen. Er bestaat inslik- en verstik-kingsgevaar. • Accu-boorhamer• Originele handleiding • Veiligheidsinstructies 3. Reglementair gebruikHet apparaat is bedoeld om te hamerboren in be-ton, gesteente en tegels met gebruik van de pas-sende boor. Daarnaast is het apparaat geschikt om te schroeven en boren in hout en staal. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon-dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe-enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik.

Wij geven geen garantie indien het ge-reedschap in ambachtelijke of industriële bedrij-ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. 4. Technische gegevensSpanning motor:. 18 V DCStationair toerental:. 0-900 min-1Rechts-links draaiend:. jaGewicht:. 1,25 kgOpgelet. Het apparaat wordt geleverd zonder accu’s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu’s van de Kraftixx serie. De Li-Ion accu’s van de Kraftixx serie mogen alle-en worden geladen met de Kraftixx laders. Gevaar. Geluid en vibratieDe geluids- en vibratiewaarden werden bepaald volgens EN 62841. Geluidsdrukniveau LpA. 76,4 dB (A)Onzekerheid KpA. 3 dBGeluidsvermogen LWA. 87,4 dB (A)Onzekerheid KWA. 3 dBDraag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 62841.

Boorhameren in betonTrillingsemissiewaarde ah = 10,07 m/s2Onzekerheid K = 1,5 m/s2De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geme-ten volgens een genormaliseerde testprocedure en kunnen worden gebruikt om elektrische ge-reedschappen onderling te vergelijken. De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting. Waarschuwing:De trillings- en geluidsemissies kunnen tijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het wordt gebruikt, en met name van wat voor soort werkstuk wordt bewerkt. Beperk de geluidsontwikkeling en vibratie tot een minimum. • Gebruik enkel intacte toestellen. • Onderhoud en reinig het toestel regelmatig. • Pas uw manier van werken aan het toestel aan.

NL- 80 -Voorzichtig. Restrisico’sEr blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be-diend. Volgende gevaren kunnen zich voordo-en in verband met de bouwwijze en uitvoe-ring van dit elektrisch gereedschap:1. Longletsels indien geen gepaste stofmasker wordt gedragen. 2. Gehoorschade indien geen gepaste gehoor-beschermer wordt gedragen. 3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder-houden. Gevaar. Dit elektrisch gereedschap verwekt tijdens het bedrijf een elektromagnetisch veld.

Dit veld kan onder bepaalde omstandigheden nadelige ge-volgen hebben voor actieve of passieve medischeimplantaten Om het risico van ernstige of dodeli-jke letsels te verminderen raden wij personen metmedische implantaten aan hun arts en de fabri-kant van het medische implantaat te consulteren voordat de machine wordt bediend. 5. Vóór inbedrijfstellingLees absoluut de volgende instructies voordat u uw accu-boorhamer in gebruik neemt:1. Laad de accu alleen met een lader van de Power-X-Change serie. 2. Alleen scherpe boren en foutloze en geschik-te schroefbits gebruiken. 3. Plaats van inzet met een leidingzoeker onder-zoeken op verborgen elektrische leidingen en gas- en waterleidingen. 6. Bediening6. 1 Laden van de LI-accupack (afb. 2-3)1. Accupack (a) uit de handgreep trekken, terwi-jl u de grendelknop (b) naar beneden drukt. 2.

Vergelijk of de netspanning vermeld op het typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (c) in het stopcontact. De groene LED begint te knipperen. 3. Schuif de accu op de lader. Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED indicatie aan de lader. Als de accupack niet kan worden geladen, cont-roleer dan• of aan de contactdoos de netspanning be-schikbaar is.

• of een foutloos contact aan de laadcontacten van de lader voorhanden is. Indien het laden van de accupack nog altijd niet mogelijk is, dan verzoeken wij u• de lader en de laadadapter• en de accupackop te sturen aan onze klantendienst. Voor een deskundige verzending verzoeken wij u contact op te nemen met onze klan-tendienst of het verkooppunt waar u het ap-paraat heeft aangekocht. Zorg er bij de verzending of verwerking van accu’s resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden. In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack. 6.

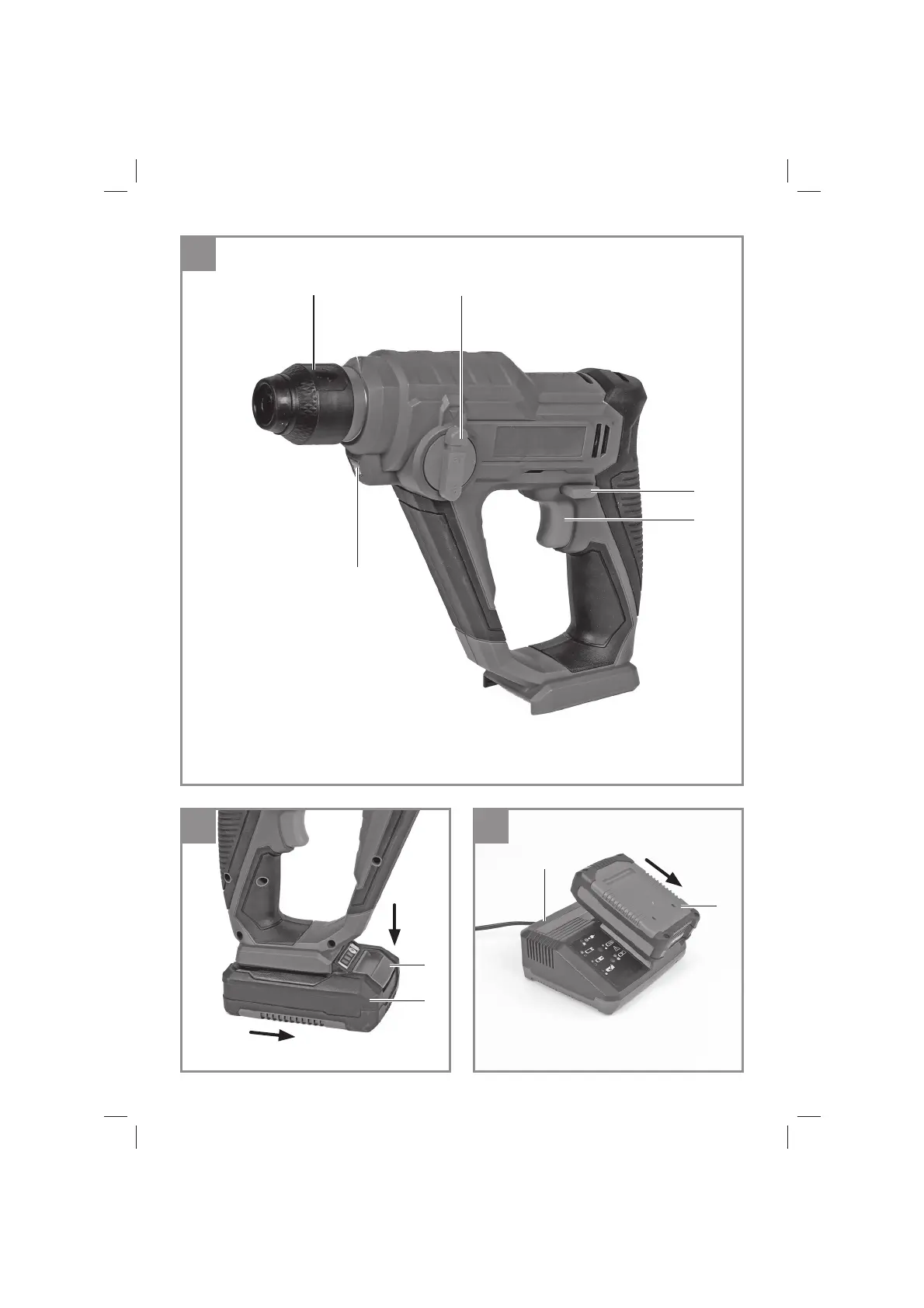

2 Omschakelaar schroeven/boren/slagbo-ren (afb. 4, pos. 2)Voorzichtig. Alleen omschakelen in stilstand. SlagborenDruk om te slagboren op de knop (f) aan de boren/slagboren-omschakelaar (2) en draai de omschakelaar (2) gelijktijdig in stand A. De inge-stelde schakelaarstand wordt u getoond aan het oriënteringspunt (g). Boren/SchroevenDruk om te boren/schroeven op de knop (f) aan de boren/slagboren-omschakelaar (2) en draai de omschakelaar (2) gelijktijdig in stand B. De inge-stelde schakelaarstand wordt u getoond aan het oriënteringspunt (g). Anl_KX_BH_18_Li_SPK13. indb 80Anl_KX_BH_18_Li_SPK13. indb 80 27. 03. 2023 09:08:3427. 03. 2023 09:08:34.

NL- 81 - Opgelet. Om te slagboren moet u een geringe aandruk-kracht uitoefenen. Een te hoge aandrukkracht belast onnodig de motor. Boren regelmatig cont-roleren. Stompe boren naslijpen of vervangen. 6. 3 Draairichtingschakelaar (afb. 5, pos. 3)Met de schuifschakelaar boven de Aan/Uit-scha-kelaar kunt u de draairichting van het apparaat instellen en het beveiligen tegen ongewild inscha-kelen. U kunt kiezen tussen links- en rechtsloop. Om een beschadiging van de transmissie te vermijden mag de draairichting alleen in stilstand worden omgeschakeld. Als de schuifschakelaar zich in de middelste stand bevindt, dan is de Aan/Uit-schakelaar geblokkeerd. Gevaar. Om een gevaar te vermijden mag de machine alleen aan de beide handgrepen worden vast-gehouden. Anders kan bij het aanboren van leidingen een elektrische schok dreigen. 6. 4 Aan/Uit-schakelaar (afb. 5, pos. 4).

Met de Aan/Uit-schakelaar kunt u het toerental traploos regelen. Hoe verder u de schakelaar indrukt, des te hoger is het toerental van het ap-paraat. Inschakelen:Aan/Uit-schakelaar (4) indrukken. Uitschakelen:Aan/Uit-schakelaar (4) loslaten. 6. 5 Accu-capaciteitsindicatie (afb. 6/ pos. e)Druk op de schakelaar voor accu-capaciteitsindi-catie (d). De accu-capaciteitsindicatie (e) signa-leert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden:De accu is vol geladen. 2 of 1 LED(s) branden:De accu beschikt over voldoende restlading. 1 LED knippert:De accu is leeg, laad de accu op. Alle LEDs knipperen:De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en laat de accu één dag liggen bij ruimtetemperatuur. Als de fout opnieuw optreedt, dan werd hij diep ontladen en is hij defect. Neem de accu van het apparaat.

Een defecte accu mag niet meer gebruikt resp. gela-den worden. 6. 6 LED-licht (afb. 6, pos. 5)Het LED-licht (5) maakt het verlichten van de plaats waar u moet schroeven of boren mogelijk als er niet voldoende licht is.

Het LED-licht (5) gaat automatisch branden, zodra u op de Aan/Uit-schakelaar (4) drukt. 6. 7 Gereedschap erin zetten (afb. 7)Opgelet. Zet bij alle werkzaamheden (bijv. ge-reedschapswissel, onderhoud enz. ) aan het apparaat de draairichtingschakelaar (3) in de middelste stand. • Reinig gereedschap alvorens het erin te zet-ten en vet de schacht licht in met boorvet. • Schuif stofvrij gereedschap draaiend tot aan de aanslag in de adapter (h). Het ge-reedschap wordt automatisch vergrendeld. • Vergrendeling controleren door aan het ge-reedschap te trekken. 6. 8 Gereedschap eruit nemen (afb. 8)Trek de vergrendelingshuls (1) terug, houd deze vast en neem het gereedschap eruit. 6. 9 SchroevenGebruik liefst zelfcentrerende schroeven (bijv. kruiskopschroeven), die een veilige werkwijze garanderen. Let erop dat de gebruikte bit en de schroef qua vorm en grootte overeenstemmen.

Voer de instelling van het draaimoment, zoals be-schreven in de handleiding, uit al naargelang de schroefgrootte. 7. Reiniging, onderhoud en bestellen van wisselstukkenGevaar. Trek vóór alle reinigingswerkzaamheden de accu eruit. 7. 1 Reiniging• Hou de veiligheidsinrichtingen, de ventila-tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. • Het is aan te bevelen het toestel direct na elk gebruik te reinigen. Anl_KX_BH_18_Li_SPK13. indb 81Anl_KX_BH_18_Li_SPK13. indb 81 27. 03. 2023 09:08:3427. 03. 2023 09:08:34.

NL- 82 -• Reinig het toestel regelmatig met een vochti-ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun-nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin-gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.7.2 OnderhoudIn het toestel zijn er geen andere te onderhouden onderdelen.7.3 Bestelling van onderdelen en toebehoren:Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:• Type van het apparaat• Artikelnummer van het apparaat• Ident.-nummer van het apparaat• Onderdeelnummer van het benodigde on-derdeelActuele prijzen en info vindt u terug onder www.isc-gmbh.infoTip! Voor een goed werkre-sultaat bevelen wij hoog-waardig toeehoren van aan! www.kwb.eu [email protected].

Verwijdering en recyclageHet toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo-erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. 9. OpbergenBewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg-temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver-pakking.Anl_KX_BH_18_Li_SPK13.indb 82Anl_KX_BH_18_Li_SPK13.indb 82 27.03.2023 09:08:3427.03.2023 09:08:34

NL- 83 -10. Indicatie laderIndicatiestatusBetekenis en maatregelRode LEDGroene LEDUit Knippert OperationaliteitDe lader is aangesloten aan het net en operationeel; de accu zit niet in de lader.Aan Uit LadenDe lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken van de vermelde tijden.Uit Aan De accu is opgeladen en operationeel. (READY TO GO)Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-ding.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu uit de lader. Isoleer de lader van het net.Knippert Uit AanpassingsladingDe lader bevindt zich in de modus behoedzame lading.Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen meer tijd vergt.

Dit kan de volgende oorzaken hebben:- De accu werd zeer lange tijd niet meer geladen.- De accutemperatuur ligt niet in het ideale bereik.Maatregel:Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor-den geladen.Knippert Knippert FoutLaadproces is niet meer mogelijk. De accu is defect.Maatregel:Een defecte accu mag niet meer worden opgeladen.Neem de accu uit de lader.Aan Aan TemperatuurstoringDe accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur (ca. 20 °C).Anl_KX_BH_18_Li_SPK13.indb 83Anl_KX_BH_18_Li_SPK13.indb 83 27.03.2023 09:08:3527.03.2023 09:08:35

NL- 84 - Enkel voor EU-landenElektrisch gereedschap hoort niet bij het huisvuil thuis!Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-zameld en milieuvriendelijk te worden gerecycleerd.Recyclagealternatief i.p.v. het toestel terug te sturen:De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt.

Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden genomen.Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge-deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehoudenAnl_KX_BH_18_Li_SPK13.indb 84Anl_KX_BH_18_Li_SPK13.indb 84 27.03.2023 09:08:3527.03.2023 09:08:35

NL- 85 - Service-informatieWij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.Categorie VoorbeeldSlijtstukken* Koolborstels, boorhouder, AccuVerbruiksmateriaal/verbruiksstukken* Boren, beitelsOntbrekende onderdelen * niet verplicht bij de leveringsomvang begrepen!Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.

Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.Anl_KX_BH_18_Li_SPK13.indb 85Anl_KX_BH_18_Li_SPK13.indb 85 27.03.2023 09:08:3627.03.2023 09:08:36

NL- 86 - Garantiebewijs Geachte klant,onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d. w. z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis. 2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld. 3.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_KX_BH_18_Li_SPK13. indb 86Anl_KX_BH_18_Li_SPK13. indb 86 27. 03. 2023 09:08:3627. 03. 2023 09:08:36.
