Gemaakt in China

J1

J3

J3

J3

J3

A

H

D

F

D

E

1

2

K

A

J4

J3

J2

J5

J5

G1

1

2

D

E

K

AB

C

D

E

J

G

H

F

K

J3

J1

J4J5

J2

G1G2

G2

G1

Fig.6

Fig.5

2.5cm - 11.5cm

(1in) (4.5in)

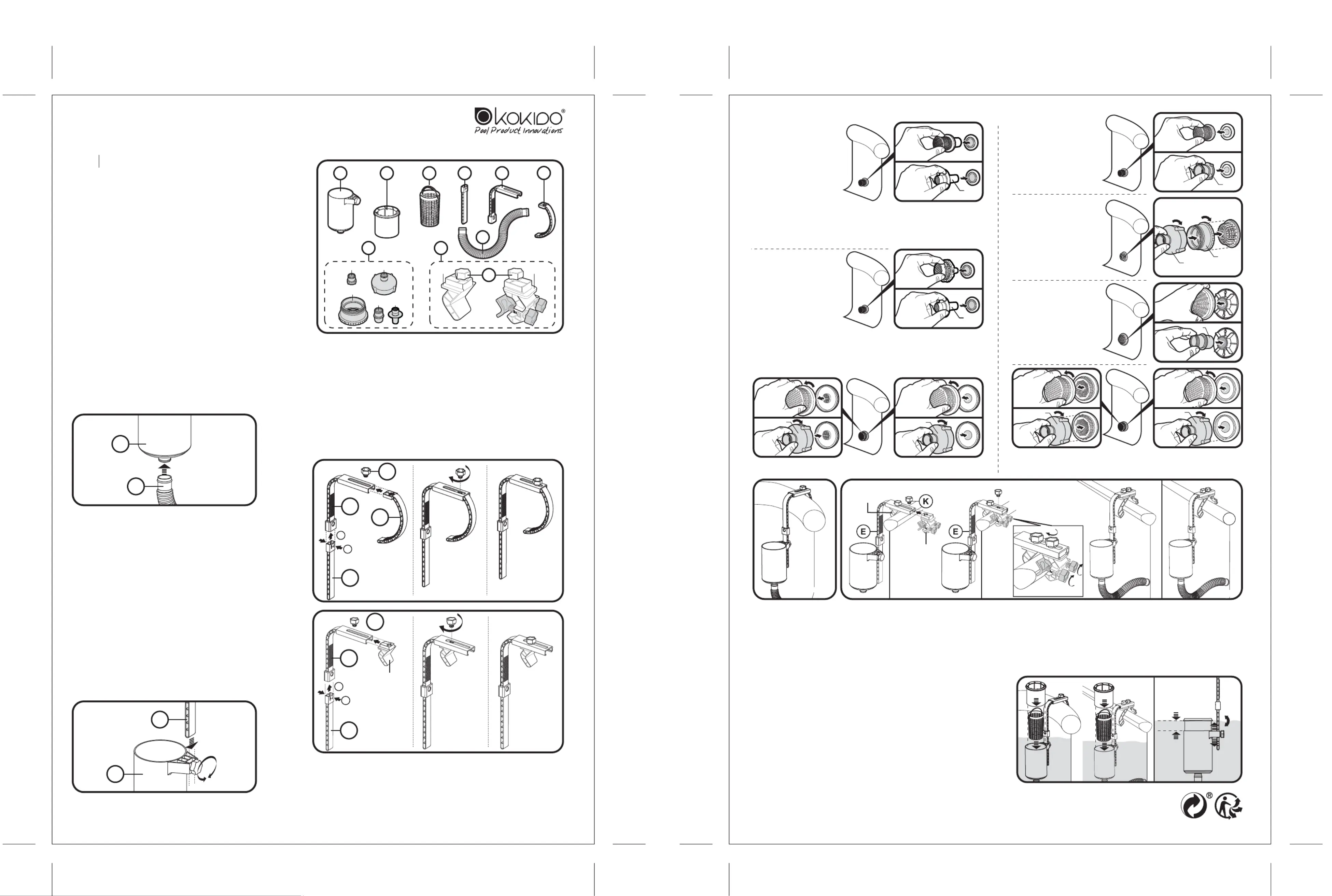

Skimbi

A. Behuizing skimmer (met borgschroef)

B. Drijflichaam

C. Mand

D. Haakvoet

E.FG Haakarm (voor montage van "" of "")

F. Haakboog (voor haakbevestiging op opblaasbare bovenring)

G.

Haakbasis met schroeven (voor haakbevestiging op metalen frame)

H. ø32mm flexibele skimmerslang

J. 5x slangadapters

K.

Borgschroef (voor het vastzetten van de positie van "" en "")FG

Vereiste filtratie stroomsnelheid: 3m³/u – 15m³/u

WAARSCHUWING!

- Dit is geen speelgoed, kinderen moeten onder toezicht staan

om ervoor te zorgen dat ze niet met de skimmer en de

accessoires spelen.

- Laat kinderen dit product nooit installeren en bedienen.

-

Houd de skimmer en alle accessoires buiten het bereik van kinderen.

-

Gebruik dit product en de accessoires niet als er schade is vastgesteld.

- Gebruik deze skimmer niet zonder mand.

- Risico op vast komen te zitten door de zuiging. Voorkom dat haar, lichaamsdelen of losse delen van uw kleding in contact komen met

deze skimmer tijdens het gebruik.

- SCHAKEL DE POMP UIT voordat u reinigings- en onderhoudswerkzaamheden uitvoert.

- Verwijder de skimmer en de accessoires nooit wanneer de pomp in gebruik is.

- Gebruik deze skimmer en pomp niet als er mensen/huisdieren in het water zijn.

Bovenstaande waarschuwingen zijn niet bedoeld om alle mogelijke gevallen op te noemen voor risico's en/of ernstig letsel.

Eigenaren van zwembaden moeten altijd zeer voorzichtig zijn en hun gezond verstand gebruiken bij het gebruik van de skimmer.

Instructies

1) Sluit de flexibele slang "H" op de opening die uitsteekt onder de behuizing van

de skimmer "" aan en schuif de slang zo ver mogelijk over de opening. ()AFig. 1

2) Selecteer de juiste haaksamenstelling volgens het type van

uw zwembad.

Voor zwembaden met een opblaasbare bovenrand drukt u op de

knoppen aan de zijkant van de haakvoet "" en steekt u deze in D

het uiteinde van haak "". Schuif de haakboog "" in de gleuf van EF

haak "". Draai de schroef "" op de haakboog "" vast om de EKF

positie van de haakboog vast te zetten. ()Fig.2

Schuif voor metalen frame zwembaden de haakvoet "" in de G1

gleuf van de haakarm "". Draai de schroef "" op de haakbasis EK

"" vast om de positie van de haakbasis vast te zetten. ().G1Fig.3

3) Draai de borgschroef van de skimmerbehuizing los en steek het uiteinde van de

haakvoet "" in de gleuf. Draai de borgschroef met de hand vast om de positie D

van de skimmerbehuizing vast te zetten. ()Fig.4

4) Selecteer en monteer de slangadapter op de wateruitlaat van het zwembad (waar water uit het zwembad stroomt) voor aansluiting van

de skimmerslang. De slangadapters in deze set zijn geschikt voor de meeste filters (zie afbeeldingen) die worden gebruikt in zwembaden

met zachte wand. Zoek de filter op de wateruitlaat van het zwembad. Afhankelijk van het type filter dat in uw zwembad wordt gebruikt,

selecteert u de juiste slangadapter om de filter te vervangen. Alleen met de hand vastdraaien.

5) Plaats de skimmer in het zwembad.

Voor zwembaden met een opblaasbare bovenste rand, plaatst

u de hele gemonteerde haak op de opblaasbare bovenste rand

nabij de wateruitlaat van het zwembad. Draai de borgschroef

"K""F" los en schuif de boog naar de positie waardoor de haak

strak om de bovenste rand zit, met de skimmerbehuizing

verticaal in het water. Draai de borgschroef vast om de

boogpositie vast te zetten. ()Fig.5

6) Verbind de skimmer met het zwembad.

WAARSCHUWING! Schakel de pomp uit voordat u hem aansluit.

Dompel het open uiteinde van de skimmerslang in het water en

laat die met water vullen totdat alle lucht ontsnapt. Sluit hem op de

slangadapter aan en schuif hem zo ver mogelijk naar binnen.

Plaats het drijflichaam en de mand in de behuizing. Draai "B""C"

de borgschroef los en pas de positie van de skimmerbehuizing op

haakvoet aan totdat het drijflichaam 2,5cm - 11,5cm boven de "D"

skimmerbehuizing drijft. Zorg er ook voor dat de bovenkant van het

drijflichaam parallel loopt met het waterniveau.

OPMERKING: De skimmerbehuizing moet in verticale stand en onder het

waterniveau worden gehouden tijdens gebruik. Pas zo nodig de positie aan.

7) Reiniging en opslag.

WAARSCHUWING!

- SCHAKEL DE POMP UIT voordat u reinigings- en onderhoudswerkzaamheden uitvoert.

- Verwijder de skimmer en de accessoires nooit wanneer de pomp in gebruik is.

Houd de handgreep van de mand vast en haal zowel het drijflichaam als de mand uit de skimmerbehuizing. Haal het puin eruit. Gebruik

schoon water om alle accessoires af te spoelen en droog ze af met een schone doek. Bewaar ze op een droge en veilige plaats binnenshuis.

Ø36mm filtergat

Maak de filterafdekking

los en steek "" J4

rechtstreeks in het

filtergat.

Ø40mm filterplug met

niet-verwijderbare

roosterafdekking

Raadpleeg de zwembadhandleiding

om na te gaan hoe de filterplug

verwijdert moet worden van de

wateruitlaat en plaats vervolgens de

"" slangadapter zoals getoond.J5

Opmerking: als de plug van uw

zwembadfilter aan de binnenkant van

de zwembadwateruitlaat door een slangklem met de zwembadslang is bevestigd,

moet u mogelijk de slangklem losdraaien om de filterplug los te maken. Let erop

dat de zwembadslang niet losraakt van de wateruitlaat bij het losmaken van de

slangklem. Verwijder de plug en steek de "" slangadapter zo ver mogelijk in de J5

wateruitlaat. Draai de slangklem vast om de zwembadslang en de slangadapter

aan de wateruitlaat vast te zetten.

Ø80mm filterplug met

niet-verwijderbare

roosterafdekking

Raadpleeg de zwembadhandleiding

om na te gaan hoe de filterplug

verwijdert moet worden van de

wateruitlaat en plaats vervolgens de

"" slangadapter zoals getoond.J5

Opmerking: als de plug van uw

zwembadfilter aan de binnenkant van

de zwembadwateruitlaat door een slangklem met de zwembadslang is bevestigd,

moet u mogelijk de slangklem losdraaien om de filterplug los te maken. Let erop

dat de zwembadslang niet losraakt van de wateruitlaat bij het losmaken van de

slangklem. Verwijder de plug en steek de "" slangadapter zo ver mogelijk in de J5

wateruitlaat. Draai de slangklem vast om de zwembadslang en de slangadapter

aan de wateruitlaat vast te zetten.

Ø40mm filterplug

met verwijderbare

roosterafdekking

Maak de

roosterafdekking

los en duw "" J1

erop.

Ø92mm filter

(met zijschroefdraad)

Schroef "" op "", J3J2

lijn "" uit met deJ2

filter en schroef "" J2

op de filter.

WAARSCHUWING! Schakel de pomp uit vooraleer u de filter vervangt door een slangadapter.

Ø80mm filterplug met verwijderbare roosterafdekking

Schroef de filterafdekking eraf en schroef vast."J3"

Ø110mm filter

Schroef de roosterafdekking los en schroef op de "J3"

middelste schroefdraad van de filter.

Fig.1

Fig.4

Fig.2

Fig.3

K074/22

TM

© 2021 Kokido Development Ltd.

Alle rechten voorbehouden. Niets uit deze uitgave mag geherproduceerd of overgedragen worden in welke vorm

dan ook of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopieën, opnamen, of op andere

wijze, zonder voorafgaande schriftelijke toestemming van Kokido Development Ltd.

210007005

Voor een zwembad met metalen frame, bevestig de basis van de

haak "" aan de bovenste balk naast de waterafvoer. Monteer G1

"" aan haak "". Lijn zowel "" als "" uit en klem ze vast G2EG1G2

aan de balk, draai vervolgens de borgschroef "" op "" en "" KG1G2

vast om de opstelling te vergrendelen. Zorg ervoor dat de skimmer

tank verticaal in het water staat. Als de tank te dicht bij de

zwembadwand staat, draait u de borgschroef "" los om "" KG2

dienovereenkomstig te verplaatsen. () Fig.6
