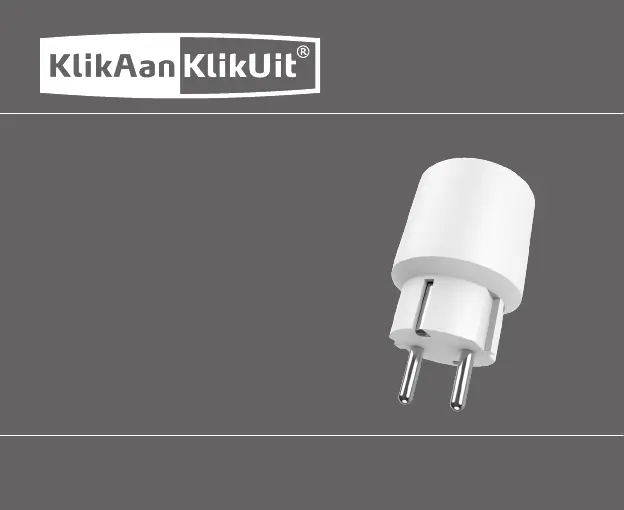

KlikaanKlikuit MACC-200 Handleiding

3MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMERVEILIGHEIDSINSTRUCTIESLees de waarschuwingen en veiligheidsinstructies voordat u het product gaat gebruiken. Gebruik het apparaat niet op een andere manier dan in de bedieningsinstructies staat beschreven. Bewaar deze informatie voor toekomstig gebruik. WAAR MOET U OP LETTEN. Zelfs als de dimmer is uitgeschakeld, kan er nog steeds spanning op de aansluitpunten staan. Schakel de lichtnetspanning uit als u zeker wilt zijn dat er geen spanning op staat. INSTALLATIEDeze dimmer dient gevoed te worden via het lichtnet (230V, 50Hz). U plaatst deze dimmer eenvoudig in een stopcontact. MAXIMALE BELASTINGHet overschrijden van de maximale belasting (200 Watt) kan leiden tot defecten en kortsluiting. Dit product is uitgerust met een thermische zekering, waardoor de stroom automatisch wordt afgesloten bij kortsluiting of overbelasting.

LIFE-SUPPORTDit apparaat zendt radiosignalen uit. Wees daarom voorzichtig met het gebruik van draadloze apparatuur als u een pacemaker heeft. Gebruik KlikAanKlikUit producten nooit voor “life support” systemen of toepassingen waar storingen van apparatuur levensbedreigend kunnen zijn. REPARERENOpen het apparaat niet. U kan en mag dit product niet repareren of modificeren. Indien u twijfelt over de correcte werking, breng het product terug naar de winkel waar u het heeft aangeschaft. WATER EN VOCHTDit product is niet waterbestendig en daardoor niet geschikt voor gebruik buitenshuis. Reinig dit product uitsluitend met een droge doek nadat u het eerst heeft losgekoppeld van de netvoeding. OMGEVING EN GEBRUIKStel het product niet bloot aan overmatige hitte of kou. Extreme temperaturen hebben een negatieve invloed op de levensduur van electronica. Laat het product niet vallen.

INTERFERENTIEAls de prestaties van het draadloos signaal afnemen kan dit veroorzaakt worden door metalen voorwerpen of andere draadloze apparatuur in de buurt van of tussen de zender en ontvanger. Ook metaaldeeltjes in bijvoorbeeld dubbele beglazing (HR-glas) of betonnen vloeren en plafonds kunnen invloed hebben op het draadloos signaal.

MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER41. DIMMER PLAATSENA Plaats de dimmer in een stopcontact. B Sluit uw verlichting aan op de stopcontact dimmer.Voor het verbinden van de dimmer met een Matter App, ga verder naar stap 2.Voor het verbinden van de dimmer met een KlikAanKlikUit Start-Line zender, ga verder met stap 3.2. VERBINDEN MET MATTER APP Zorg ervoor de telefoon of tablet is verbonden met een 2.4 Ghz WiFi netwerk en niet met een 5 Ghz WiFi netwerk. A Open de Matter App (Bijv. Apple Home of Google Home App) op uw telefoon of tablet. B Druk kort op de knop op de dimmer om de Matter koppelmodus te starten. De LED-indicator op de dimmer zal groen knipperen. (De Matter koppelmodus duurt 5 min, verbind binnen deze 5 min de dimmer met een Matter App)C Volg de instructies in de App om een nieuw Matter apparaat te verbinden.

Let op: Zorg ervoor wanneer u de dimmer verbindt met de Google Home App, u het woord "dimmer" of "lamp" toevoegt aan de naam die u invoert wanneer er wordt gevraagd naar de benaming van het apparaat. Als het niet lukt om de dimmer te verbinden reset deze dan volgens de stap "Reset Matter dimmer"ABKnop/LED indicatorAB1 secApple Home App Google Home App

MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER53. KOPPELEN MET START-LINE ZENDERA Druk kort op de knop op de dimmer om de Start-Line koppelmodus te starten. De LED-indicator op de dimmer zal groen knipperen. (De Start-Line koppelmodus duurt 12 sec.)B Stuur tijdens de koppelmodus (binnen 12 seconden) een AAN signaal met een KlikAanKlikUit zender.C De verlichting zal AAN-UIT-AAN-UIT gaan om te bevestigen dat het koppelen is geslaagd. De dimmer kan maximaal 32 verschillende zenders in het geheugen opslaan. De gekoppelde zenders blijven bewaard als de dimmer wordt verplaatst naar een ander stopcontact.ACBAANAAN-UIT-AAN-UIT1 sec

6MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER4. DRAADLOZE BEDIENDING START-LINE APPARAATStuur met de gekoppelde Start-Line zender een AAN-signaal om het licht/apparaat draadloos in te schakelen.Stuur met de gekoppelde Start-Line zender een UIT-signaal om het licht/apparaat draadloos uit te schakelen.5. DIMREEKS ACTIVEREN• Druk op de AAN knop van een gekoppelde zender om de dimmer in te schakelen.• Druk nogmaals op AAN om de dimreeks te activeren• Druk een derde keer op AAN om het gewenste dimniveau vast te zettenDe dimreeks stopt en vergrendeld automatisch het dimniveau op het hoogste of laagste punt wanneer er geen signaal wordt gegeven met een zender.AAN

B Voor de modus fase aansnijden knippert de LED 1x geel: Deze modus is het meest geschikt voor dimbare gloei-, halogeen-, lampen met een traditionele (gewikkelde) dimbare transformator en specifieke LED lampenDruk nogmaals 1x kort op de knop om naar de volgende dimmodus te gaanVoor de modus fase afsnijden knippert de LED 2x geel: Deze modus is het meest geschikt voor LED -lampen en lampen met een elektronische dimbare transformator Druk nogmaals 1x kort op de knop om naar de volgende dimmodus te gaanVoor de modus PWM (Pulse-width modulation)knippert de LED 3x geel: Deze modus is vaak het meest geschikt voor het dimmen van Filament LED lampenC Druk de knop op de dimmer in voor 3 sec om de keuze te bevestigen.

8MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER7. DIMBEREIK AANPASSENMocht de aangesloten LED verlichting niet diep genoeg dimmen of trillen, dan kunt u de ondergrens van het dimbereik aanpassen.A Zet de lamp aan en zet deze op 100% helderheid.B Houdt de knop op de dimmer 3 sec ingedrukt. De lamp zal naar de laagste helderheid gaan. Laat de knop dan los.C Druk kort op de knop op de dimmer om de minimale helderheid te verlagen.3 sec 1 secZet de lamp AAN op 100% helderheidA B C

10MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER15 sec 6 sec OPTIONEEL: RESET MATTER DIMMERWaarschuwing: Na het uitvoeren van deze stap kunt u de dimmer niet meer bedienen via Matter en moet u de dimmer verwijderen uit de Matter App. (De gekoppelde Start-Line zenders worden niet verwijderd)A Om Matter te resetten, houdt u de knop op de dimmer 15 sec ingedrukt tot de LED rood knippert. B Wanneer de LED rood knippert houdt u opnieuw de knop 6 sec ingedrukt. C De aangesloten lamp gaat AAN-UIT-AAN-UIT om de reset te bevestigen.A B CAAN-UIT-AAN-UIT

12MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER OPTIONEEL: RESET START-LINE GEHEUGENWaarschuwing: Met deze stap worden alle gekoppelde Start-Line zenders verwijderd uit het geheugen van de dimmer . (Matter wordt hiermee niet gereset)A Om het Start-Line geheugen te resetten, houdt u de knop op de dimmer 15 sec ingedrukt tot de LED rood knippert. B Wanneer de LED rood knippert drukt u opnieuw de knop kort in.C De aangesloten lamp gaat AAN-UIT-AAN-UIT om de reset te bevestigen.15 sec 1 secA B CAAN-UIT-AAN-UIT

13MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER OPTIONEEL: RESET START-LINE GEHEUGEN MET AFSTANDSBEDIENINGWaarschuwing: Met deze stap worden alle gekoppelde Start-Line zenders verwijderd uit het geheugen van de dimmer . (Matter wordt hiermee niet gereset)A Druk kort op de knop op de dimmer om de koppelmodus te activeren. De koppelmodus zal gedurende 12 seconden actief zijn en de LED-indicator op de dimmer zal groen knipperen.B Stuur terwijl de koppelmodus actief is (binnen 12 sec) met de aangesloten KlikAanKlikUit zender een GROEP UIT signaal. (Raadpleeg indien nodig de handleiding van de zender).C De aangesloten lamp gaat AAN-UIT-AAN-UIT om de reset te bevestigen.A B C1 secGROEP UITAAN-UIT-AAN-UIT

14Dit product voldoet aan de essentiële eisen en de overige relevante bepalingen van de geldende Europese richtlijnen. Lever het product indien mogelijk na gebruik in bij een inzamelplaats voor hergebruik. Gooi het product niet weg bij het huishoudafval.INDIEN HET PRODUCT NIET WERKT• Controleer factoren die van invloed kunnen zijn op het draadloze signaal.GARANTIE• Dit product heeft twee jaar garantie op materiaal- en/of constructiefouten, vanaf de aankoopdatum. Bewaar de aankoopnota, daar deze geldt als enig geldig garantiebewijs.• Voorkom foutieve handelingen bij gebruik en/of installatie door de gebruiksaanwijzing eerst zorgvuldig te lezen. De garantie vervalt indien er sprake is van onoordeelkundig gebruik of reparatie door u of derden.• Ga voor garantie terug naar uw aankooppunt.

Het defecte product dient vergezeld te zijn van het originele aankoopbewijs.COPYRIGHTHet is verboden om zonder toestemming van KlikAanKlikUit deze handleiding of delen daarvan te reproduceren. Wijzigingen, druk- en/of zetfouten voorbehouden.Op www.klikaanklikuit.nl vindt u altijd de meest recente gebruiksaanwijzingen.HET VERPAKKINGSMATERIAAL WEGGOOIEN De verpakking beschermt het apparaat tegen beschadiging tijdens het transport. Verpakkingsmateriaal dat niet meer nodig is, moet volgens de plaatselijke voorschriften worden afgevoerd.MACC-200 MATTER & START-LINE SLIMME STOPCONTACT DIMMER
