6)Haga las conexiones de alambre (no se proporcionan los

conectores). Refiérase al gráfico de abajo para hacer las

conexiones correctamente y conecte los alambres según

corresponda.

7)Resbale el artefacto en el adaptador. Alinee los agujeros de

la taza del artefacto con los agujeros perforados en el

adaptador. Acople el artefacto al adaptador con tornillos #8

para chapas metálicas.

8)Si se usan postes, siga las mismas instrucciones que se dan

para perforar los agujeros en el adaptador.

NOTA:PARA MONTAR EL FAROL AL PEDESTAL O POSTE

(OPCIONAL) QUE NO EXCEDA DE 8" DE ALTURA.

1)Apague la alimentación eléctrica.

2)Use las "X" impresas en la caja como plantilla para encontrar

la posición del adaptador de montaje del pedestal. Acoplar

el adaptador al lugar que corresponda con los tornillos, pernos

o anclas según se requiera. (No se incluye).

3)Resbale el artefacto sobre el adaptador. Marque la posición

de los agujeros y quite el artefacto.

4)Perfore agujeros auxiliares de 3/32" de diámetro en el adaptador

en los lugares marcados.

5)Si se proporciona el artefacto con alambre de conexión a

tierra: Conecte el alambre de conexión a tierra del artefacto

al alambre de conexión a tierra de la caja de conexiones con

conector de alambre (no se proporciona). Nunca conecte el

alambre de conexión a tierra a los alambres blanco o negro

de alimentación eléctrica.

ARANDELA

CONCAVA

A

B

TIERRADE LA

CAJADE SALIDA

TORNILLO DE TIERRA,

VERDE

DEPRESIONES

TIERRA

ARTEFACTO

CONECTOR DE ALAMBRE

(NO SE PROVEE)

TIERRADE LA

CAJADE SALIDA

TORNILLO DE TIERRA,

VERDE

TIERRA

ARTEFACTO

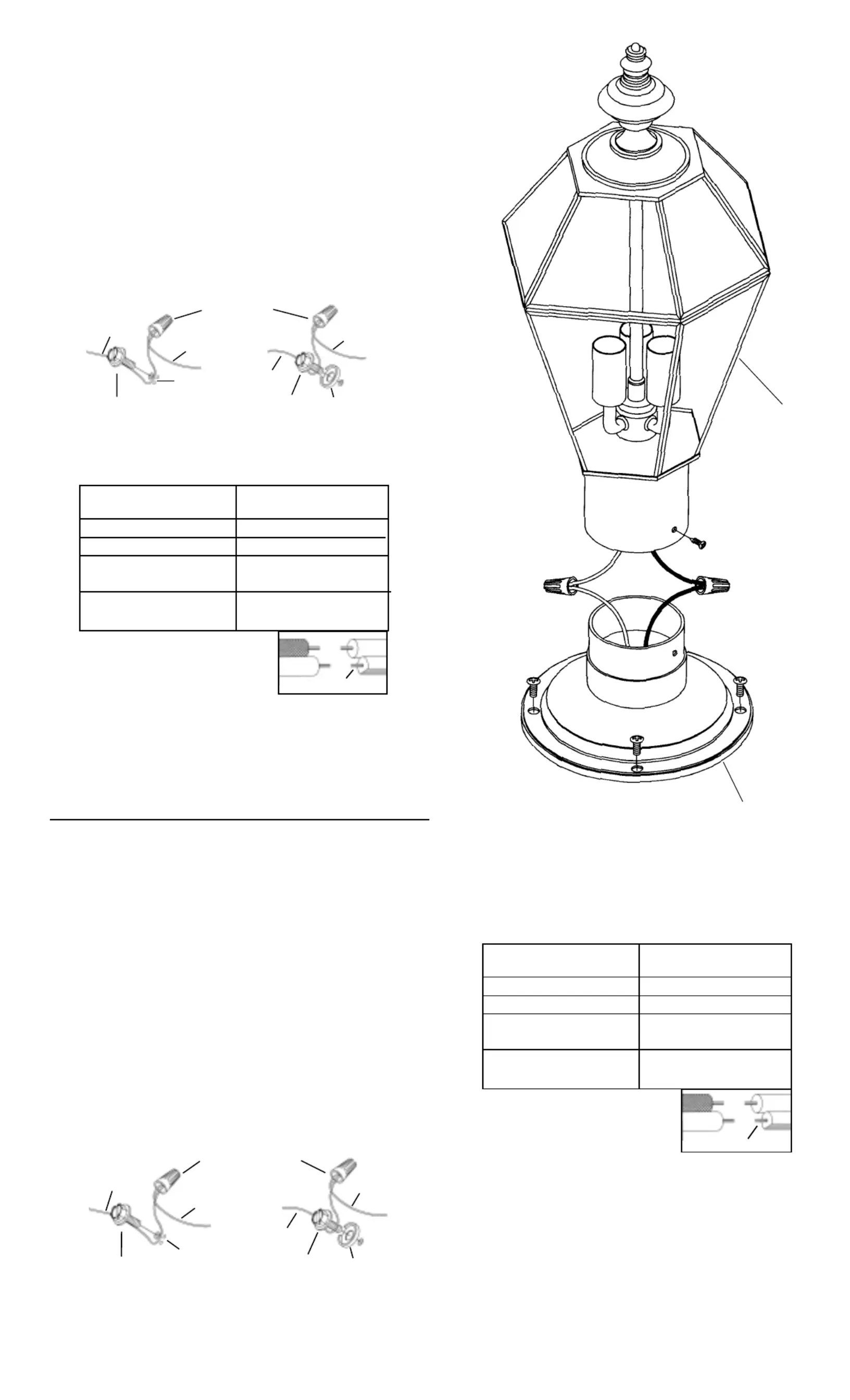

NOTE:FOR MOUNTING LANTERN TO PEDESTAL OR (OPTIONAL)

POST NOT EXCEEDING 8” IN HEIGHT.

1)Turn off power.

2)Use “X’s” printed on carton as a template to locate position

of pedestal mount adaptor. Attach adaptor to intended location

with screws, bolts, or anchors, as required. (Not included)

3)Slip fixture over adapter. Mark position of holes and remove

fixture.

4)Drill 3/32” diameter pilot holes in adaptor at place where

marked.

5)If fixture is provided with ground wire: Connect fixture

ground wire to outlet box ground wire with wire connector

(not provided). Never connect ground wire to black or white

power supply wires.

6)Make wire connections (connectors not provided).

Reference chart below for correct connections and wire

accordingly.

7)Slip fixture onto adapter. Align holes in fixture cup with

drilled holes in adaptor. Attach fixture to adaptor with #8

sheet metal screws.

8)If using post follow the same instructions as the adaptor for

drilling holes.

Date Issued 5/5/00

IS-9530-US

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

BlackWhite

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)

are used. The neutral wire is square shaped

or ridged and the other wire will be round in

shape or smooth (see illus.)

Neutral Wire

Conectar el alambre de

suministro negro o rojo al

Conectar el alambre de

suministro blanco al

NegroBlanco

*Cordon paralelo (redondo y liso)

*Cordon paralelo (cuadrado y estriado)

Claro, marrón, amarillio o negro

sin hebra identificadora

Claro, marrón, amarillio o negro

con hebra identificadora

Alambre aislado (diferente del verde)

con conductor de cobre

Alambre aislado (diferente del

verde) con conductor de plata

*Nota: Cuando se utiliza alambre paralelo

(SPT I y SPT II). El alambre neutro es de forma

cuadrada o estriada y el otro alambre será de

forma redonda o lisa. (Vea la ilustracíón).

Hilo Neutral

GREEN GROUND

SCREW

CUPPED

WASHER

A

B

OUTLETBOX

GROUND

FIXTURE

GROUND

DIMPLES

WIRE CONNECTOR

(NOTPROVIDED)

OUTLETBOX

GROUND

GREEN GROUND

SCREW

FIXTURE

GROUND

FIXTURE

ARTEFACTO

PEDESTAL MOUNT ADAPTOR

ADAPTADOR DE MONTAJE

DEL PEDESTAL
