Karcher SP 22.000 Dirt Level Sensor Handleiding

28 - 4071364 Winnenden (Germany)Tel. : +49 7195 14-0Fax: +49 7195 14-2212Winnenden, 01/06/2021InhoudAlgemene instructiesVoordat u het apparaat voor het eerst gebruikt, dient u deze originele ge-bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen-de eigenaars. Reglementair gebruikGebruik het apparaat uitsluitend voor de privé-huishou-ding. Reglementair gebruik:● Ontwatering van delen van gebouwen bij overstro-mingen● Over- en leegpompen van reservoirs● Waterafname uit bronnen en schachten● Zoet water uit boten en jachten pompenInstructies voor de werking, zie hoofdstuk Werking. Toegestane pompvloeistoffen GEVAARLevensgevaar en beschadigingsgevaar bij het ver-pompen van explosieve, brandbare of ongeschikte stoffen. Brandbare of explosieve stoffen kunnen ontbranden of exploderen.

brandstoffen, petroleum, nitroverdunner) en verpomp geen vetten, oliën, zout water of afvalwater van toiletinstallaties of water dat een lagere vloeibaarheid heeft dan schoon water. Toegestane pompvloeistoffen:● Zoet water tot een zekere mate van verontreinigingSP 17. 000 Flat levelsensor:Water met een verontreinigingsgraad tot een korrel-grootte van 5 mmSP 22. 000 Dirt levelsensor:Water met een verontreinigingsgraad tot een korrel-grootte van 30 mm● Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd Algemene instructies. 25 Reglementair gebruik. 25 Gevarenniveaus. 26 Milieubescherming. 26 Toebehoren en reserveonderdelen. 26 Leveringsomvang. 26 Garantie. 26 Beschrijving apparaat. 26 Inbedrijfstelling. 26 Werking. 27 Verzorging en onderhoud. 28 Vervoer. 28 Opslag. 28 Hulp bij storingen. 29 Technische gegevens. 29 Optimalisering van het volume.

26 Nederlands● Zeepsop, bijv. van uitgelopen wasmachines. Pomp aansluitend met helder zoet water spoelen en reini-gen, zie hoofdstuk Spoelen en reinigen. ● De temperatuur van de pompvloeistoffen moet tus-sen 5 °C en 35 °C liggen. Ondeskundig gebruikLET OPBeschadigingsgevaar door vorst. Het apparaat kan beschadigd raken wanneer het wordt gebruikt bij vorst. Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst. Gebruik het apparaat niet bij vorst. Bescherm het apparaat tegen vorst. LET OPBeschadigingsgevaar bij continu gebruik. Het apparaat is niet geschikt voor ononderbroken conti-nu gebruik. Gebruik het apparaat niet ononderbroken gedurende lange perioden continu (bijv. continue circulatie in vij-vers) of als stationaire installatie (bijv. als hefinstallatie, fonteinpomp).

InstructieDe fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie-ning. Gevarenniveaus GEVAAR● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING● Aanwijzing voor een mogelijk gevaarlijke situatie dietot zware of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG● Aanwijzing voor een mogelijk gevaarlijke situatie dietot lichte verwondingen kan leiden. LET OP● Aanwijzing voor een mogelijk gevaarlijke situatie dietot materiële schade kan leiden. MilieubeschermingHet verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on-derdelen zoals batterijen, accu's of olie, die bij on-juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun-nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH)Actuele informatie over inhoudsstoffen vindt u onder: www. kaercher.

nl/REACHToebehoren en reserveonderdelenGebruik alleen origineel toebehoren en originele reser-veonderdelen. Deze garanderen een veilige en sto-ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www. kaercher. com. LeveringsomvangDe leveringsomvang van het apparaat is op de verpak-king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans-portschade neemt u contact op met uw distributeur. GarantieIn elk land gelden de garantievoorwaarden die door on-ze verantwoordelijke verkoopmaatschappij zijn uitgege-ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate-riaal- of fabricagefout de oorzaak is.

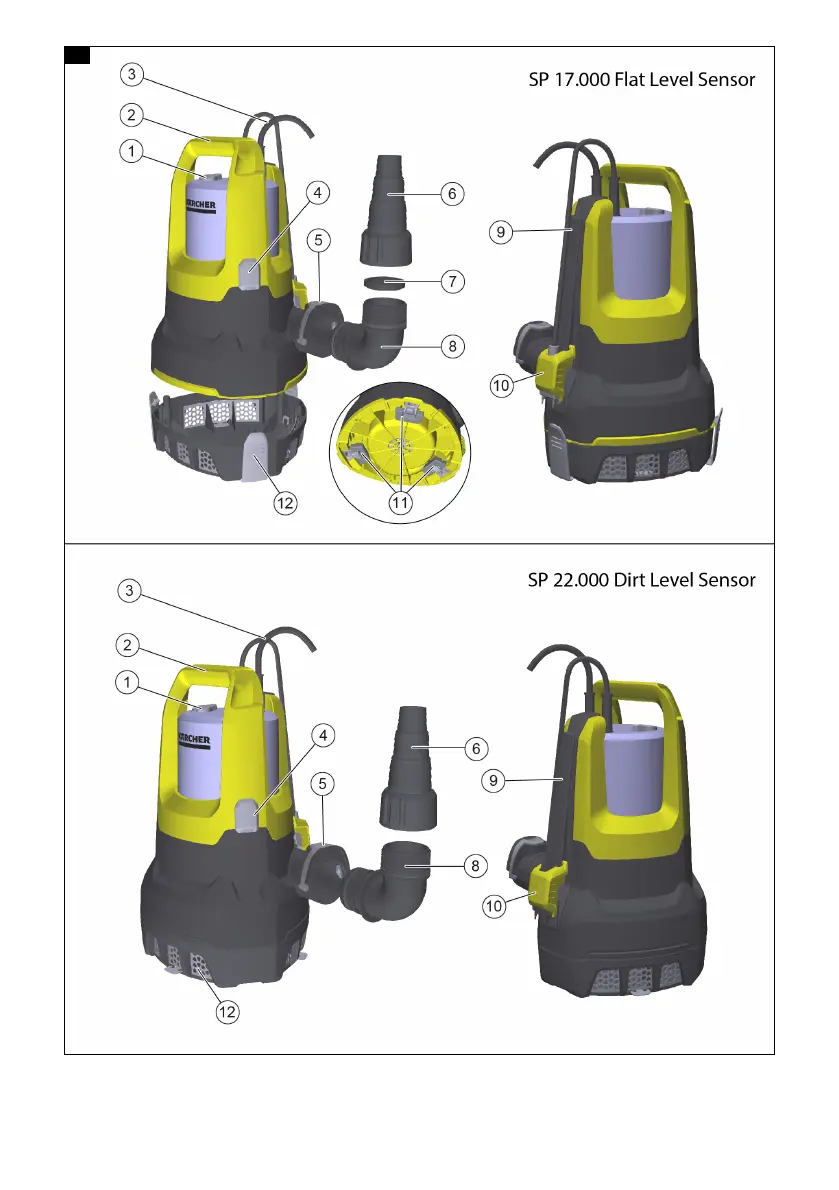

Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. InstructieHoe korter de slanglengte en hoe groter de slangdiame-ter, des te hoger is het vermogen. Om verstopping van de pomp te voorkomen, moet een voorfilter worden gebruikt voor slangdiameters kleiner dan 1 ¼″. ● SP 17. 000 Flat levelsensor: Toebehoren● SP 22.

Nederlands 27InstructieSlangen met een diameter van 1″, 1 ¼″ en 1 ½″ kunnen op het pompaansluitingsonderdeel G 1 ½ worden aan-gesloten. Om de gewenste deeltjesgrootte te kunnen verpompen, moet een slangdiameter worden gekozen die groot ge-noeg is en moet het pompaansluitingsonderdeel over-eenkomstig aan de groeven worden verkort. Ook bij kleinere deeltjes wordt een grote slangdiameter aanbe-volen om een hoge doorstroomhoeveelheid mogelijk te maken. Slang aansluiten op pomp:1 schroef het pompaansluitingsonderdeel G 1 ½ op het aansluitstuk. Afbeelding B2 Duw de slangklem op de slang. 3 Duw de slang op het pompaansluitingsonderdeel G 1 ½ en zet hem vast met een slangklem. 4 Duw het aansluitstuk in de Quick-Connect. Afbeelding CPomp opstellen/onderdompelen:1 Levelsensor van bovenaf op de rail schuiven. Afbeelding D2 De pootjes uit- of inklappen. (SP 17.

000 Flat level-sensor)Afbeelding EInstructieHet uitklappen van de pootjes is niet absoluut noodza-kelijk; door het uitklappen van de pootjes wordt het ver-mogen verhoogd. Het inklappen van de pootjes maakt de vlakke afzuiging van de vloeistoffen tot een restvloei-stofniveau van 1 mm mogelijk. 3 Voorfilter monteren of demonteren. (SP 17. 000 Flat levelsensor)Afbeelding EInstructieHet is niet noodzakelijk het voorfilter te monteren. Door de montage van het voorfilter wordt een groter pomp-vermogen bereikt (alleen bij SP 17. 000 Flat levelsen-sor). De pompvloeistof wordt door het voorfilter voorgefilterd om zo de pomp tegen te sterke verontrei-niging te beschermen. Als het filter wordt gebruikt, kun-nen nog deeltjes tot 5 mm groot worden verpompt.

Het demonteren van het voorfilter zorgt ervoor dat de vlakke afzuiging van vloeistoffen tot een restvloeistofniveau van 1 mm mogelijk is (alleen voor SP 17. 000 Flat level-sensor). 4 Plaats de pomp stevig op een vaste ondergrond in de pompvloeistof of dompel hem onder met behulp van een touw dat aan de handgreep is bevestigd.

InstructieHet aanzuigbereik mag niet geblokkeerd zijn door ver-ontreinigingen. Als de ondergrond modderig is, plaats de pomp dan op een baksteen of iets dergelijks. Zorg ervoor dat de pomp horizontaal staat. De pomp niet aan de kabel of slang dragen. Werking GEVAARLevensgevaar door elektrische schok. Er bestaat levensgevaar door elektrische schok bij aan-raking van spanningvoerende delen. Raak tijdens het gebruik het aan de handgreep beves-tigde touw of voorwerpen die in contact komen met de pompvloeistof (bijv. buisleidingen die in de te verpom-pen vloeistof steken, leuningen) niet aan en reik niet in de te verpompen vloeistof. Automatische ontluchtingsvoorziening1. Bij een laag vloeistofniveau kan aangezogen lucht of in de pomp aanwezige lucht via de automatische ontluchtingsvoorziening ontsnappen. Behalve lucht kan er ook vloeistof uitkomen.

Als de pomp problemen heeft met aanzuigen wan-neer het vloeistofniveau laag is, haal dan de netstekker uit het stopcontact en steek deze er her-haaldelijk in om het aanzuigproces te helpen. Afbeelding FAutomatisch gebruik InstructieBij automatisch gebruik wordt het pompen automatisch gestuurd door de levelsensor. De pomp wordt ingescha-keld, zodra de levelsensor contact heeft met de stijgen-de pompvloeistoffen. De pomp wordt uitgeschakeld, zodra de levelsensor contact verliest met de zakkende pompvloeistoffen en een nalooptijd van 15 s is verstreken. Afbeelding GInschakelen:Minimaal vereist vloeistofniveau, zodat de pomp zelf-standig kan aanzuigen (= minimale inschakelpunten):● SP 17. 000 Flat levelsensor: 7 mm (57 mm bij ge-bruik van het voorfilter)● SP 22. 000 Dirt levelsensor: 50 mmHoogste instelbare schakelhoogte van de levelsen-sor:● SP 17.

000 Dirt levelsensor: 35 mmInstructieHet is raadzaam het voorfilter te gebruiken. InstructieZorg ervoor dat de pomp horizontaal staat. Anders kan het gebeuren dat de levelsensor het contact met de vloeistoffen niet verliest en de pomp droogloopt. 1. Duw de levelsensor in de gewenste inschakelhoog-te (contact met pompvloeistoffen). InstructieHoe hoger de levelsensor wordt ingesteld, hoe hoger het in- en uitschakelpunt zal liggen. Toepassingsgebied, zie volgende tabel:Toepassingsge-biedSP 17. 000 Flat levelsensorSP 22. 000 Dirt levelsensorSchacht met een diameter < 1 m (bijv. drainage)Levelsensor is bovenste positieLevelsensor is bovenste positieHet is raadzaam het voorfilter te gebruikenVoorfilterkleppen gesloten (be-scherming tegen verontreinigin-gen).

28 Nederlands2. Schakelaar op automatisch gebruik (AUTO) zetten. Afbeelding H3. Netstekker in het stopcontact steken. Handmatig gebruik InstructieBij handmatig gebruik blijft de pomp altijd ingeschakeld. 1. Schakelaar op handmatig gebruik (MAN) zetten. Afbeelding H2. Netstekker in het stopcontact steken. LET OPBeschadigingsgevaar bij drooglopen. Drooglopen leidt tot verhoogde slijtage van de pomp. Laat de pomp bij handmatig gebruik niet zonder toezicht draaien. In geval van drooglopen, onmiddellijk de netstekker uit het stopcontact trekken. Vlakke afzuiging (SP 17. 000 Flat levelsensor)Om de min. restvloeistofhoogte van 1 mm te bereiken, wordt het gebruik van de handmatige werking aanbevo-len. Bij de SP 17. 000 Flat levelsensor is een terugslagklep gemonteerd. Deze voorkomt dat de restvloeistof na be-ëindiging van het pompen terugstroomt in de slang. Werking beëindigen1.

De netstekker uit het stopcontact trekken. Het apparaat stopt. LET OPBeschadigingsgevaar. Beschadigingsgevaar door opgedroogde verontreini-gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik. 2. Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, dan moet het ap-paraat onmiddellijk na gebruik worden gespoeld en gereinigd, zie hoofdstuk Spoelen en reinigen. 3. Maak het apparaat en alle toebehoren leeg en laat ze drogen. Verzorging en onderhoud GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd. Spoelen en reinigenLET OPBeschadigingsgevaar. Beschadigingsgevaar door opgedroogde verontreini-gingen of toevoegingen. Spoel en reinig het apparaat onmiddellijk na elk gebruik.

1 Als er verontreinigde vloeistoffen of vloeistoffen met toevoegingen worden verpompt, moet het apparaat daarna worden gespoeld: Gebruik het apparaat om helder zoet water zonder toevoegingen te verpom-pen totdat alle verontreinigingen of toevoegingen uit het apparaat worden gespoeld.  GEVAARGevaar voor elektrische schokken en letsel. Het apparaat bevat elektrische en mechanische onder-delen. Koppel het apparaat altijd los van de stroomvoorziening voordat u het monteert, demonteert of reinigt. 2 De netstekker uit het stopcontact trekken. 3 De toets van Quick-Connect indrukken en aansluit-stuk eraf trekken. Afbeelding C4 Eventuele resten uit de slang en bij de Quick-Con-nect verwijderen. 5 De buitenkant van het apparaat met een zachte, schone doek en helder zoet water reinigen. 6 Maak het apparaat en alle toebehoren leeg en laat ze drogen. OnderhoudHet apparaat is onderhoudsvrij.

VervoerVervoer met de hand몇 VOORZICHTIGGevaar voor letsel door struikelen. Er bestaat gevaar voor letsel door struikelen over losse kabels en slangen. Wees voorzichtig met kabels en slangen wanneer u het apparaat verplaatst. 1. Het apparaat bij de handgreep optillen en dragen. Vervoer in voertuigen몇 WAARSCHUWINGGevaar voor letsel, gevaar voor beschadiging. Houd bij het vervoer rekening met het gewicht van het apparaat. Berg het apparaat op of zet het vast in overeenstem-ming met de geldende richtlijnen, zodat het niet weg-glijdt of wordt weggeslingerd tijdens het transport. 2. Apparaat bij transport in voertuigen conform de richtlijnen tegen wegglijden en omvallen beveiligen. OpslagLET OPGevaar voor beschadiging door vorst. Apparaten die niet volledig leeg zijn, kunnen bescha-digd raken door vorst. Zwembad, vijver (alleen SP 22.

000 Dirt levelsensor)Levelsensor in onderste positieLevelsensor in onderste positieStart het pompen met voorfilter of uitgeklapte po-otjesVoorfilterkleppen gesloten (be-scherming tegen verontreinigin-gen)Voortzetting van het pompen zon-der voorfilter en ingeklapte po-otjes (restvloei-stofhoogte van 1 mm wordt be-reikt)InstructieIn handmatige modus uitvoeren. Het uitschakelen/vlakke afzuigen controleren. Toepassingsge-biedSP 17. 000 Flat levelsensorSP 22. 000 Dirt levelsensor.

Nederlands 29Leeg het apparaat en het toebehoren voor opslag volle-dig. Bescherm het apparaat tegen vorst. Bewaar het apparaat vorstvrij en niet buiten. 몇 VOORZICHTIGGevaar voor letsel en beschadiging. Het apparaat kan kantelen op hellende oppervlakken. Houd bij de opslag rekening met het gewicht van het ap-paraat. 1. De pomp en alle toebehoren geheel leegmaken. 2. De pomp en alle toebehoren laten drogen. 3. De pomp op een vorstvrije plaats opbergen. Hulp bij storingenStoringen hebben vaak oorzaken die eenvoudig met be-hulp van het volgende overzicht kunnen worden verhol-pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Technische gegevensFout Oorzaak RemedieDe pomp draait, maar transporteert nietEr zit lucht in de pomp. 1. Netstekker meermaals uit het stopcontact trekken en erin steken tot er vloeistof wordtaangezogen.

Het aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. Waterspiegel onder minimaal vloeistofni-veau. 1. Indien mogelijk, de pomp dieper in de pompvloeistof dompelen, zie hoofdstuk Werking. De pomp start niet of blijft tijdens het gebruik plotseling staanDe stroomvoorziening is onderbroken. 1. De zekeringen en elektrische verbindingen controleren. De thermoschakelaar heeft de pomp we-gens oververhitting uitgeschakeld. 1. De netstekker uit het stopcontact trekken. 2. De pomp laten afkoelen. 3. Vuildeeltjes in het aanzuigbereik verwijde-ren. 4. Het aanzuigbereik reinigen. 5. Droogloop van de pomp verhinderen. Het aanzuigbereik wordt geblokkeerd door vuildeeltjes. 1. De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. De pomp wordt gestopt door de levelsen-sor. 1.

De positie van de levelsensor controlerenen indien nodig corrigeren. InstructieDe pomp stopt 15 s nadat de levelsensor het contact met het water heeft verloren. De levelsensor reageert niet omdat hij verontreinigd is. 1. De levelsensor reinigen.

Het pompvermogen neemt afHet aanzuigbereik is verstopt. 1. De netstekker uit het stopcontact trekken. 2. Het aanzuigbereik reinigen. Het pompvermogen is te kleinDe maximale opvoerhoogte is overschre-den. De slangdiameter en de slanglengte zijn verkeerd geselecteerd. 1. De maximale opvoerhoogte in acht nemen, zie hoofdstuk Technische gegevens. 2. Indien nodig, een grotere slangdiameter of een kortere slanglengte selecteren, zie hoofdstuk Optimalisering van het volume. De Quick-Connect kan niet worden geopend of geslotenHet steeksysteem is vervuild. 1. De clip verwijderen. 2. De clip reinigen. 3. De clip monteren. De pomp draait, hoewel de levelsensor geen con-tact met het waterDe levelsensor reageert niet omdat hij verontreinigd is. 1. De levelsensor reinigen. De schakelaar staat op handmatig ge-bruik (MAN). 1. De schakelaar op automatisch gebruik (AUTO) zetten.

30 EspañolTechnische wijzigingen voorbehouden. Optimalisering van het volumeHet volume wordt groter:● naarmate de opvoerhoogte kleiner is;● naarmate de diameter van de gebruikte slang groteris;● naarmate de gebruikte slang korter is;● naarmate minder drukverlies wordt veroorzaakt door het aangesloten toebehoren. EU-conformiteitsverklaringHiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij-nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: PompType: 1.
