KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim

Telefon: 09342/8060, Telefax: 09342/806-150

E-Mail: [email protected], Web: www.k-m.de

26788-000-56 Rev.03 03-81-041-00 9/25

TECHNISCHE DATEN

AUFSTELLANLEITUNG

26788 Kabel-Organizer für

Confidence Monitor Stativ

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die praktische Box wird in Bodennähe am Querrohr des Stativs angebracht

und dient der Aufnahme von Steckdosenleisten und der ordentlichen

Verstauung überlanger Kabel.

MERKMALE & FÄHIGKEITEN

- Solide Konstruktion aus robustem Stahlblech

- Schnelle und doppelt sichere Montage und Demontage.

- Seitliche Freimachungen bieten genügend Platz zur komfortablen Kabelführung

- Die strapazierfähige Pulverbeschichtung schützt die Oberfläche im Studio

- genauso gut wie im harten Tour-Alltag.

- Technisch Daten: Länge x Breite x Höhe: 437 x 103 x 60 mm, Gewicht: 0,5 kg

SICHERHEITSHINWEISE

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie

vor Aufbau und Betrieb dieses Produktes sorgfältig diese Anleitung. Sie informiert Sie über alle

wichtigen Schritte um eine sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für

den späteren Gebrauch aufzubewahren.

PRÜFEN, INSTANDHALTEN, REINIGEN

- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Anstoßen,

- Einzwängen...); ggf. zuvor Inhalt der Box entfernen.

- Zur Reinigung ein leicht feuchtes Tuch und nicht scheuerndes

- Reinigungsmittel benutzen.

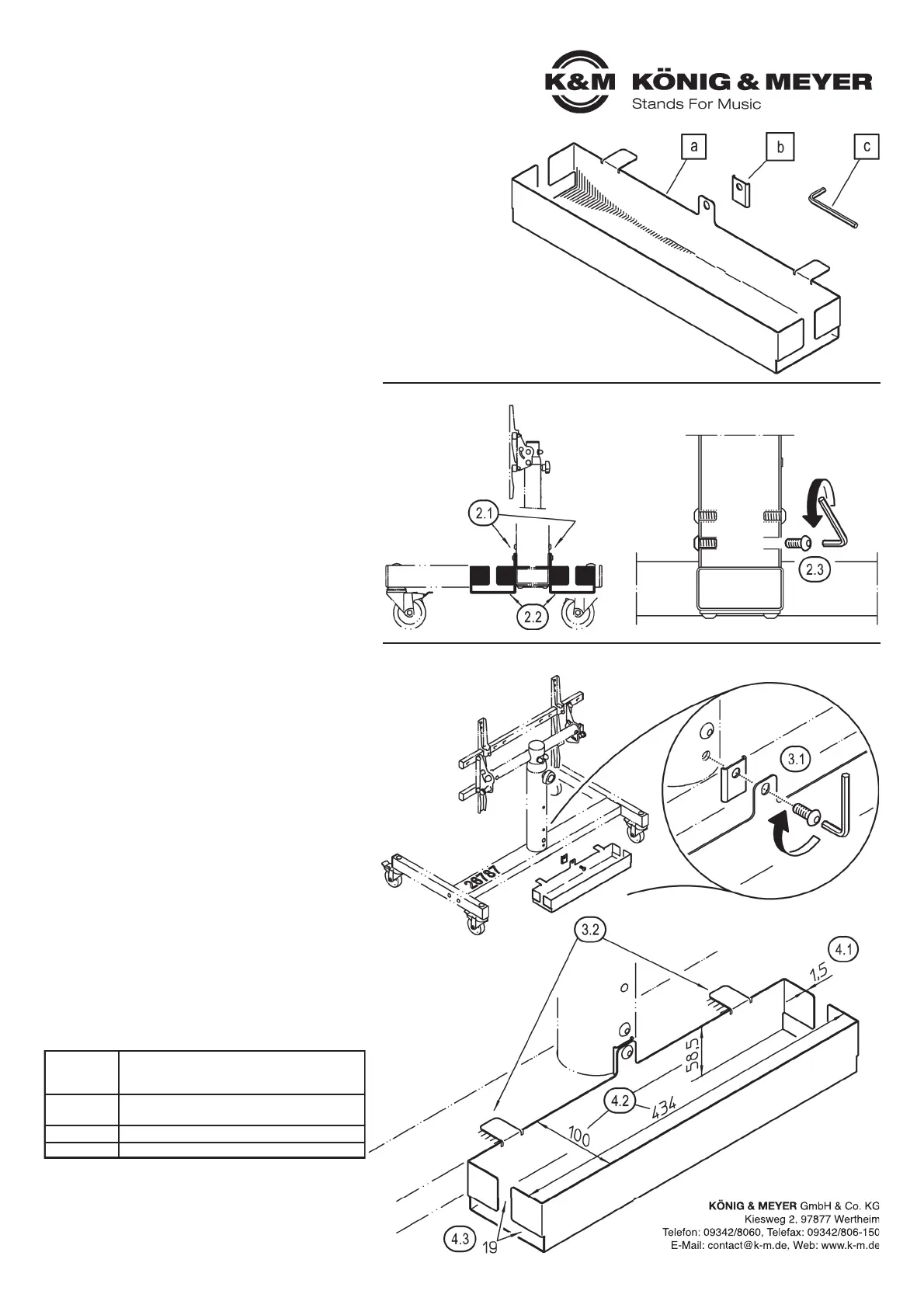

1. BESTANDTEILE

Bitte Sichtprüfung vornehmen, ob alle Teile vollständig vorhanden

und - soweit erkennbar - in Ordnung sind. Beschädigte Teile

dürfen nicht weiterverwendet werden; sie müssen ersetzt oder

repariert werden.

a Kabelbox (Aufnahmeblech)

b U-Winkeladapter

c Inbusschlüssel SW5

2. VORBEREITUNG DES CONFIDENCE MONITOR STATIVS

2.1 Die Standsäule des Stativs ist vorn und hinten durch jeweils

2.1 zwei Halbrundkopfschrauben mit dem Querrohr verbunden.

2.2Aufgrund dieser Symmetrie kann der Organizer vor oder

2.2 auch hinter der Säule angebracht werden.

2.3 Die untere dieser Halbrundkopfschrauben wird komplett

2.3 herausgedreht.

3. BEFESTIGUNG DES KABEL-ORGANIZERS

3.1 Die Halbrundkopfschraube wird nun zuerst durch die mittige

3.1 Lasche der Kabelbox a, sodann durch die Bohrung des

3.1 U-Winkeladapters b gesteckt und schließlich bis zum An-

3.1 schlag in die Gewindebuchse der Stativ-Standsäule gedreht.

3.2 Die rechts und links angewinkelten Laschen der Kabelbox

3.2 müssen dabei auf dem Querrohr des Stativs aufliegen.

4. ABMESSUNGEN

4.1 Stärke Stahlblech: 1,5 mm

4.2 Innenmaße der Kabelbox:

4.2 Länge/Breite 434 mm, Tiefe: 100 mm, Höhe: 58,5 mm

4.3 Seitliche Kabelfreimachungen: 19 mm

- Tragfähigkeit max. 5 kg

- Der Organizer ist vorgesehen für Steckdosenleisten und Kabel.

- Diese dürfen nicht über die Box hinausragen dürfen, da sie:

- a. selbst Schaden nehmen (z.B. durch Schleifspuren) sowie

- b. Personen gefährden können, sei es in Form von Stolperfallen

-b. oder abgeschliffener, stromführender Kabel.

- Das Abstellen nicht vorgesehener Lasten (z.B. Füße) ist untersagt.

- Auf ordnungsgemäßen Zustand des Confidence Monitor Stativs achten

- Die Geometrie und Bauart des Organizers ist speziell an die

- Gegebenheiten des Confidence Monitor Stativs angepasst.

- Für das Anbringen an anderen Stativen kann seitens K&M

- keine Gewährleistung übernommen werden.

- Vor Nässe und Feuchtigkeit schützen

Material

Aufnahmeblech, Adapterwinkel:

Stahl, gepulvert schwarz Struktur

Inbusschlüssel: Stahl verzinkt

Maße

Länge x Breite x Höhe: 437 x 103 x 60 mm

Blechstärke 1,5 mm

VerpackungKarton: 550 x 170 x 165 mm

Gewicht0,5 kg

1. BESTANDTEILE

2. VORBEREITUNG DES CONFIDENCE MONITOR STATIVS

3. BEFESTIGUNG DES KABEL-ORGANIZERS

4. ABMESSUNGEN

4.(in mm)

Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung

und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich

gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
