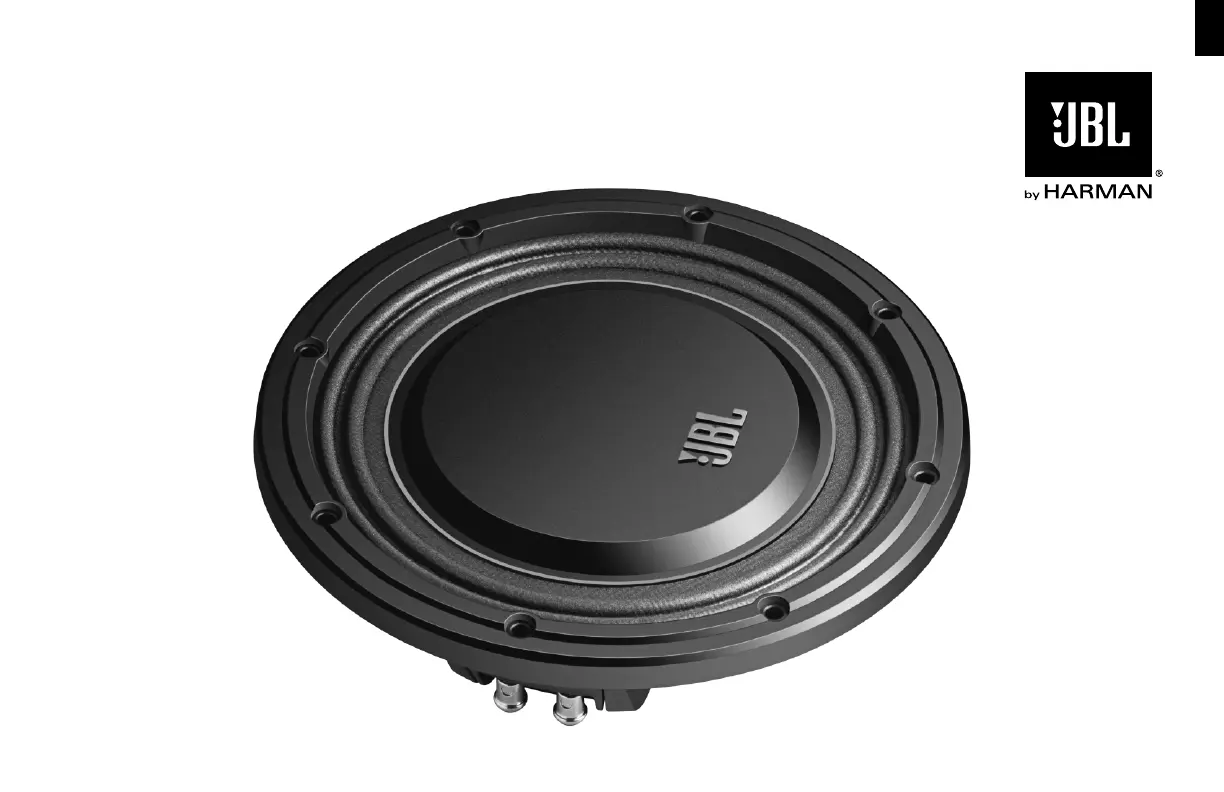

JBL MS-10SD4 SLIM Handleiding

26EEN BEHUIZING KIEZENAANSLUITEN VAN DE SUBWOOFERHARTELIJK BEDANKT voor uw aankoop van een nieuwe subwooferuit de MS Serie SLIM. Voor het installeren van subwoofers zijn vaakhoutbewerkingsvaardigheden en ervaring met het uit elkaar halen enin elkaar zetten van auto-interieurs nodig. Als u niet over de benodigdeervaring of het gereedschap beschikt, laat uw subwoofer dan door eenerkende JBL® dealer installeren. WAARSC HUWING: Het luisteren naar harde muziek in een auto kanuw gehoor permanent beschadigen en verhinderen dat u het verkeer omu heen hoort. Daarom verdient het aanbeveling het volume tijdens hetrijden niet te hoog in te stellen. Wij aanvaardt geen aansprakelijkheid voorgehoorverlies, lichamelijk letsel of beschadiging van bezittingen als gevolgvan gebruik of misbruik van dit product.

De subwoofers van de MS Serie SLIM presteren het best in een kleinegesloten of een basreflex- behuizing. Installatie van het type “infinite baffle”is bij de subwoofers van de MS Serie SLIM weliswaar mogelijk, maar debelastbaarheid van de subwoofer wordt er aanzienlijk door verminderd,aangezien er geen ingesloten luchtmassa is die voorkomt dat de conusvan de luidspreker buiten zijn begrenzing komt. Daarom raden we dezeinstallatievorm voor subwoofers van de MS Serie SLIM af. Houd bij de keuze van de behuizing voor uw subwoofer rekening methet soort muziek dat u wilt beluisteren, de mate van versterking van desubwoofer en de beschikbare ruimte in het voertuig.

Bij een gesloten behuizing kan de beweging van de lagetonenluidsprekerhet best worden gecontroleerd; daarom kan een lagetonenluidsprekerin een gesloten behuizing meer vermogen verwerken dan eenlagetonenluidspreker in een ander type behuizing. Gesloten behuizingenleveren een nauwkeurigere geluidsweergave dan andere typen behuizing,dus ze zijn geschikt voor alle soorten muziek. De constructie van eendergelijke behuizing is relatief eenvoudig en er zijn veel geprefabriceerdegesloten behuizingen verkrijgbaar.

Een optimale gesloten behuizing is altijdkleiner dan andere (geoptimaliseerde) typen behuizing voor een bepaaldeluidspreker, dus dit type neemt in een voertuig de minste ruimte in beslag. Open systemen bieden een hoger rendement in het gebied van40Hz – 50Hz maar dat gaat ten koste van het laagste octaaf (beneden40Hz) en van de nauwkeurigheid en belastbaarheid op de allerlaagstefrequenties. Als u een kleine versterker gebruikt, levert een basreflexkastmeer basuitvoer bij minder vermogen. Basreflexbehuizingen zijn ookgeschikt voor een reeks van muzieksoorten. Omdat het volume van debehuizing en de afmetingen van de poort bij basreflexbehuizingen in eenspecifieke verhouding tot de kenmerken van de lagetonenluidsprekermoeten staan, moet de behuizing exact volgens de geleverde specificatiesworden gebouwd.

Er zijn weliswaar geprefabriceerde basreflexkastenverkrijgbaar, maar het is niet eenvoudig een passende geprefabriceerdekast voor een bepaalde subwoofer te vinden. Als u een basreflexbehuizingkiest, raden wij u ten sterkste aan deze door een erkende JBL dealerte laten bouwen of uw ontwerp door hen te laten controleren, als u debehuizing zelf wilt bouwen. Een optimale basreflexbehuizing is altijd groterdan een optimale gesloten kast voor dezelfde lagetonenluidspreker enneemt dus meer ruimte in beslag in het voertuig. De JBL MS Serie SLIM subwoofers zijn leverbaar in twee verschillendeconfiguraties: met een dubbele 2 ohm spreekspoel of een dubbele4 ohm spreekspoel. U kunt de MS SLIM subwoofers gebruiken in enkeleof dubbele opstelling om het vermogen van uw versterker(s) optimaalte benutten.

Ontwerp voor een zo groot mogelijke versterkeruitvoer eenluidsprekersysteem met de laagste impedantie waarbij uw versterkerveilig gebruikt kan worden. Let bij het ontwerpen van eensubwoofersysteem op de volgende punten:1. Gebruik binnen één systeem nooit verschillende subwoofers of behuizingen.

– Voor luidsprekerboxen met meer dan één luidspreker dienen het gesuggereerde volume ende buis (buizen) te worden vermenigvuldigd met het aantal luidsprekers.– De gesuggereerde luidsprekerboxvolumes hebben betrekking op slechts één luidspreker,inclusief het verplaatste volume van woofer en buis (buizen).27NEDERLANDSwww.jbl.comImpedantie =1w1+1w2+1w3...1waarbij w staat voor de nominale impedantie van de lagetonenluidspreker.2. De totale systeemimpedantie van in serie geschakelde spreekspoelen (of lagetonenluidsprekers): Impedantie = w1 + w2 + w3 ...In de schema's hieronder worden parallel en in serie geschakelde luidsprekers afgebeeld.REDPOS (+)POS (+) FROM AMPLIFIERBLACK NEG (–)Afbeelding 1. Parallelaansluiting Afbeelding 2. SerieaansluitingREDPOS (+)POS (+) FROM AMPLIFIERBLACK NEG (–)NEG (–)NEG (–)GESUGGEREERDE LUIDSPREKERBOXENMODELSIntern volume Intern volume Hld.

Buis (buizen) diameter x lengteMS-10SD2 SLIM15l (0,5 ft3) 28l (1 ft3) 1 7,5cm x 17,75cm (3 in x 7 in)MS-10SD4 SLIM15l (0,5 ft3) 28l (1 ft3) 1 7,5cm x 17,75cm (3 in x 7 in)INSTRUCTIES VOOR HET BEREKENEN VAN INTERNE VOLUMES VOOR LUIDSPREKERBOXENRECHTHOEKIGE DOOSTRAPEZOÏDALE RECHTHOEKIGE DOOSIntern volume =A x B x C1000A x B x (C + D)10002Intern volume =– A, B en C zijn interne dimensies. woofers en behuizingen kunnen een pover resultaat van het subwoofer systeem opleveren.2. Gebruik beide spoelen van een dubbele spreekspoel ofwel in serie ofwel parallel.3. De meeste versterkers leveren precies hetzelfde vermogen bij een belasting van 4 ohm als bij een stereobelasting van 2 ohm. Neem bij het ontwerpen van een subwoofersysteem dat een zo groot mogelijk versterkervermogen moet halen de volgende punten in acht:1.

– Thiele-Small-parameters worden gemeten na een twee uur durende vermogenstest waarbij het halve AES-vermogen wordt gebruikt.Een afwijking van ±17% is toegestaan.29NEDERLANDSSPECIFICATIESMS-10SD4 SLIMNominale diameter: 254mm (10 in) 254mm (10 in)Nominale impedantie: 2+2 ohms 4+4 ohmsVermogensverwerking Piekvermogen: Ononderbroken gemiddelde: NBR*:1000W500W250W1000W500W250WGevoeligheid (1 W @ 1m):Frequentieweergave @ –10dB:Diameter van de voice-coil: 46mm (1,81 in) 46mm (1,81 in)THIELE-SMALL PARAMETERSRe: 3,34 ohmsLe @ 1kHz (inductantie van de voice-coil @ 1kHz):Sd: 337cm2 (52,23 in2)ßL: 9,57TmVas: 8,9l (0,31 ft3)Cms: 50μm/NMms:Mmd:Fs: 46,3HzQms: 8,2Qes: 2,14Qts: 1,70Hag (hoogte van het luchtgat): 8mm (0,31 in) 8mm (0,31 in)Hvc (wikkelingshoogte van de voice-coil): 20mm (0,79 in) 20mm (0,79 in)Xmax (max.
