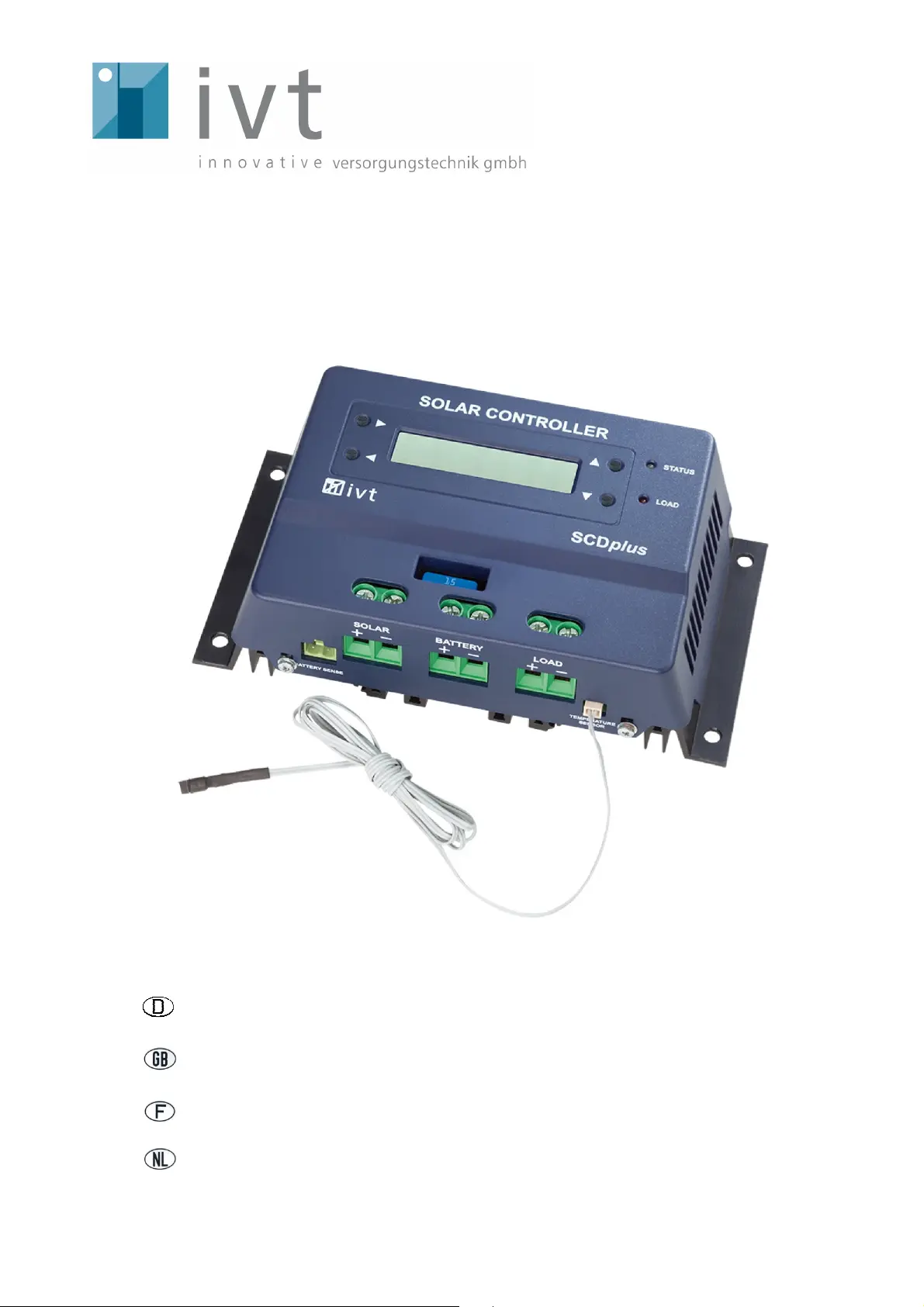

IVT SCplus 40A Handleiding

26 Geachte klant, We danken u voor het gestelde vertrouwen. U hebt een krachtig en betrouwbaar product aangekocht, dat u bij deskundige behandeling lang goede diensten zal bewijzen. We vragen u de bedieningshandleiding zorgvuldig en volledig door te lezen vooraleer uw toestel in gebruik te nemen. Ze bevat belangrijke aanwijzingen voor een betrouwbare werking en voor het onderhoud van het toestel. Leveringsomvang Zonne-energielaadregelaar (Solar-Controller), temperatuursensor, adapter voor het aansluiten van een spanningsvoeler, handleiding Conform gebruik De zonne-energielaadregelaars van de SC/SCDplus-serie werden ontwikkeld voor het laden van accu's m. b. v. zonne-energie (lood-zuur-, AGM- en GEL-accu's) binnen een fotovoltaïsch zonne-energiesysteem.

De zonne-energielaadregelaar is ook geschikt voor het laden van lithium-ijzerfosfaat-accu's(LiFePO) met ingebouwd BMS-systeem (Balancing Management systeem). De gebruiker moet ervoor zorgen het toestel tegen vocht en water te beschermen. Een andere toepassing dan die welke hierboven is beschreven, leidt tot beschadiging van dit product en houdt gevaren in, zoals. kortsluiting, brand, elektrische schokken enz. Niets van het product mag veranderd of omgebouwd worden. Veiligheidsaanwijzingen Geachte klant, De volgende aanwijzingen in verband met de veiligheid en de mogelijke gevaren dienen niet alleen ter beveiliging van het toestel, maar alleen ook ter beveiliging van uw gezondheid. Lees a. u. b. de volgende punten zorgvuldig door.

Bij schade aan zaken of personen die door een verkeerde behandeling of het niet-naleven van de handleiding en/of de hier gegeven veiligheidsaanwijzingen werd veroorzaakt, zijn wij niet aansprakelijk en vervalt de garantie. Wij zijn niet aansprakelijk voor gevolgschade. Algemeen • Om redenen van veiligheid en conformiteit met de EG-richtlijnen is het eigenmachtig ombouwen en/of wijzigen van het product niet toegestaan. • Dit toestel mag niet in handen van kinderen terechtkomen.

Zorg ervoor dat het toestel altijd buiten het bereik van kinderen gebruikt en bewaard wordt. • Onderhouds-, instel- of reparatiewerkzaamheden mogen alleen door een vakman/reparatiedienst worden uitgevoerd. Voor de reparatie mag u alleen originele vervangstukken gebruiken. Het gebruik van afwijkende vervangstukken kan tot aanzienlijke materiële en lichamelijke schade leiden. • Laat het verpakkingsmateriaal nooit achteloos achter. Het kan voor kinderen gevaarlijk speeltuig worden. • Ga a. u. b. voorzichtig met het product om; door stoten, slagen of een val, zelfs vanop lage hoogte, wordt het beschadigd. Laat in dat geval uw zonne-energielaadregelaar door geschoold personeel controleren alvorens hem weer in gebruik te nemen. • Wanneer u beschadigingen vaststelt, mag het toestel niet meer gebruikt worden.

Breng het toestel naar een reparatiewerkplaats of dank het op milieuvriendelijke wijze af. Gebruik • Het product mag alleen in een droge omgeving worden gebruikt. Het mag niet vochtig of nat worden, anders bestaat er risico voor een levensgevaarlijke elektrische schok. • Gebruik onder ongunstige omgevingsvoorwaarden moet in elk geval worden vermeden. Ongunstige omgevingsvoorwaarden zijn: omgevingstemperaturen van meer dan 50°C, brandbare gassen, oplosmiddelen, dampen, stof, relatieve luchtvochtigheid van meer dan 80% luchtvochtigheid, en vochtigheid. • Het toestel mag niet in de buurt van ontvlambare materialen, open vuur of gassen gebruikt worden. Er is explosiegevaar. • Zorg voor voldoende ventilatie tijdens de werking; dek de zonne-energielaadregelaar en de aangesloten toestellen nooit af.

27 Aanwijzingen m. b. t. de accu: Accu's die gevoed worden door zonne-energie vormen bij ondeskundig gebruik een groot gevaar voor mens, dier en milieu. Volg steeds de veiligheidsaanwijzingen van de accufabrikant. Accu's die gevoed worden door zonne-energie bevatten agressieve brandende zuren. Vermijd huid- en oogcontact met vloeistoffen uit de accu. Demonteer nooit accu's die gevoed worden door zonne-energie. Als er zuur in de ogen terechtkomt, was deze dan onmiddellijk uit onder koud, zuiver stromend water. Zoek daarna onmiddellijk een arts op. Als er zuur op uw kleren komt, verwijder dan onmiddellijk de bevuilde kleding en was de eventueel getroffen lichaamsdelen grondig onder koud stromend water. Aansluitingen en bedieningselementen 16. Zekering 17. Drukknop (pijl links) (alleen SCDplus) 18. Drukknop (pijl rechts) (alleen SCDplus) 19. LCD-display (alleen SCDplus) 20.

USB-aansluiting voor configuratie met pc Mogelijkheden • Automatische herkenning van de systeemspanning (12/24 V) • Temperaturgestuurde laadregeling • Instelbare beveiliging tegen diepontlading met voorafgaande waarschuwing • Uitschakeling van zonne-energiemodule [zonnecellen] en de belasting in de plus-kring • Verschillende laadprofielen selecteerbaar (SLA, AGM, GEL, LiFePO4, User) • Instelbare temperatuurcoëfficiënt • Programmeerbaar in- en uitschakelen van de belastingsuitgang • Energiemeter • Functies met pc-software instelbaar • Registratie en bewaking met behulp van pc-software Beschrijving van de werking De zonne-energielaadregelaar werkt volgens het principe van de impulsduurgemoduleerde serieregeling d. w. z. dat het afregelen op de laadgrens door een modulatie van de laadstroom afkomstig van de zonne-energiemodule (het zonnepaneel) wordt bereikt.

Door de temperatuurvoeler wordt de eindlaadspanning automatisch aan de omgevingstemperatuur aangepast. Voor een optimale functionaliteit staan omvangrijke instelmogelijkheden ter beschikking. Bij de SC-modellen kunnen de instellingen met behulp van gratis software op de pc gebeuren. Voor de instellingen van de SCD-modellen kan ofwel de gratis pc-software of kunnen de drukknoppen en het display van het desbetreffende toestel gebruikt worden. De software kunt u vanop het volgende internetadres downloaden: http://www. ivt-hirschau. de/downloads Montage Om een deskundige inbedrijfstelling te waarborgen, dient u vóór het gebruik in elk geval deze handleiding met de veiligheidsaanwijzingen volledig en aandacht te hebben doorgelezen. Belangrijke aanwijzing: Houd in elk geval bij het aansluiten van de componenten van uw zonne-energiesysteem de juiste volgorde aan.

28 • Zorg steeds voor een voldoende ventilatie van uw zonne-energielaadregelaar. Dek de verluchtingssleuven van de zonne-energielaadregelaar nooit af. Gebruik het toestel niet in de buurt van gemakkelijk ontvlambare materialen. • Denk eraan dat in accu's grote hoeveelheden energie worden opgeslagen. Bij een kortsluiting kan deze energie in korte tijd vrijgemaakt worden. Bijgevolg kan er op de plaats van een kortsluiting een grote hitteontwikkeling ontwikkeld worden of brand ontstaan. Opgelet: De spanningen en de stroomsterkten van alle componenten van het systeem, met name de zonne-energiemodule [de zonnecellen], de accu, de verbruikers en de zonne-energielaadregelaar moeten op elkaar afgestemd zijn. Controleer daartoe de gegevens op de overeenkomstige typeplaatjes. Gelieve u in geval van twijfel tot uw vakhandelaar te wenden. Let in elk geval op de juiste polariteit.

BELANGRIJKE AANWIJZINGEN: • Bij ompoling van belastingsuitgang kunnen toestellen die zelf geen zekeringen bevatten, beschadigd worden. De afzonderlijke verbruikers moeten dus individueel door zekeringen worden beschermd. • Om een betrouwbare werking te garanderen, moet u in elk geval erop letten dat u bij het aansluiten van de afzonderlijke systeemcomponenten de juiste volgorde aanhoudt. Aansluitvolgorde: 4. Aansluiting van de accu Verbind de accu via de daarvoor voorziene schroefklemmen met de zonne-energielaadregelaar. Om de spanningsdaling gering en de daarmee gepaard gaande opwarming van de kabel laag te houden, wordt een passende kabeldiameter aanbevolen. De klemmen zijn voorzien voor draadsecties van 16 mm². • De vereiste minimumsecties zijn de volgende: 1,5 mm² tot 15 A - 4,0 mm² tot 25 A - 10,0 mm², tot 40 A.

Led-verklikkerlichtjes De "Status"-led (7) geeft informatie over de laadtoestand van de accu: • Uit Zonne-energieregelaar in de standby-modus; de accu wordt niet opgeladen • Rood knipperend Accuspanning kort voor de laagste ontlaadgrens (waarschuwing voor diepontlading) • Rood Accuspanning op de ontlaadlimiet; de belastingsuitgang wordt uitgeschakeld (beveiliging tegen diepontlading) • Herhaald 1x kort groen knipperen Laden in Stage1-modus • Herhaald 2x kort groen knipperen Laden in Stage2-modus • Herhaald 3x kort groen knipperen Laden in Stage3-modus De "Load"-led (8) geeft informatie over de status van de belastingsuitgang: • Uit Belastingsuitgang uitgeschakeld • Aan Belastingsuitgang ingeschakeld Een gedetailleerde verklaring van de laadmodi vindt u in het diagram Menubeschrijving.

Beveiliging tegen diepontlading Om onherstelbare schade van accu's op zonne-energie te voorkomen, moeten ze tegen diepontlading worden beveiligd. De zonne-energielaadregelaar beschermt de accu's betrouwbaar tegen diepontlading door de aangesloten gelijkstroombelasting bij het bereiken van de minimale ontlaadspanning uit te schakelen. Zodra de accu's met behulp van de zonnecellen voldoende bijgeladen worden, wordt de belastingsuitgang automatisch (afhankelijk van de voorafgaande instellingen) weer ingeschakeld.

29 Overbelastingsbeveiliging Als de eindlaadspanning bereikt is, dan is de accu nog niet volledig geladen. De laadstroom wordt dan verminderd om de eindlaadspanning niet te overschrijden. Door dit laadproces wordt de accu snel en zonder kans op beschadigingen opgeladen. Temperatuurcompensatie De temperatuurvoeler zorgt voor een optimale aanpassing van de eindlaadspanning aan de omgevingstemperatuur van de accu. Daarom moeten de regelaar de accu zich in dezelfde ruimte bevinden. Spanningsvoeler voor accu Breng via de "Battery sense"-aansluiting (13) met behulp van de bijgevoegde adapter een verbinding tot stand met de accupolen om een nog preciezere werkwijze van de zonne-energielaadregelaar te verkrijgen. Vervanging van de zekering De zonne-energielaadregelaar heeft voor de laad- en belastingsuitgang een gemakkelijk toegankelijke insteekbare zekering.

Opgelet: de zekering mag alleen vervangen worden door een van hetzelfde type en met gelijke nominale stroomsterkte. LCD-display (enkel bij SCDplus-modellen) Als de zonne-energielaadregelaar met de accu verbonden wordt, dan loopt de initialisatiefase gedurende ca. 10 seconden. De systeemspanning wordt door de voelers geïdentificeerd en overgenomen (Afb. 2). Tijdens deze fase verschijnen de volgende meldingen op het display: Afb. 1 Afb. 2 Afb. 3 Opgelet. Tijdens deze initialisatiefase mogen geen drukknoppen worden ingedrukt. Op In het display Afb. 3 worden de volgende gegevens getoond: • de huidige accuspanning (U:) • de huidige laadstroom (C:) • de huidige belastingsstroom (L:) • de huidige laadtoestand (balkdiagram) Door toets  in te drukken, loopt u door de volgende displaymeldingen: Afb. 4 Afb. 5 Afb. 6 Op het scherm Afb. 4 – Afb.

8 AANWIJZING: Wanneer de accu's niet opgeladen worden kunnen doordat er te weinig zon is, gaat de zonne-energielaadregelaar naar de standby-modus over. Om de standby-modus op te heffen, hebt u de volgende mogelijkheden: • Automatisch, door te weinig zonne-energie • Het bedienen van de "Load"-toets(14) • Het bedienen van de toets ⊳ (2) (alleen bij SCD-modellen). Standaardinstellingen (12V system) Laadprofiel/accutype: SLA (lood-zuur-accu) Beveiliging tegen diepontlading: 10,5 V (als de spanning onder deze waarde daalt, wordt de belastingsuitgang automatisch gedeactiveerd) Temperatuurcoëfficiënt: 25 mV/K Instelling van de belastingsuitgang: N/A (manuele activering van de belastingsuitgang door drukknop 14).

30 Instelling van de parameters en controle van de zonne-energielaadregelaar met behulp van Windows-software Met behulp van de gratis software kunnen de volgende instellingen gemakkelijk op de pc uitgevoerd worden: datum, tijdstip, laadprofiel, beveiliging tegen diepontlading, functie van de belastingsuitgang en temperatuurcoëfficiënt. Daarenboven kunt u de bedrijfsgegevens van uw toestel controleren en registreren. De software kunt u vanop het volgende internetadres downloaden: http://www. ivt-hirschau. de/downloads (De volgende bestanden worden gedownload: "SC_series_usb. inf" (stuurprogramma's of drivers) en "SCControl. msi" (installatiebestand)) Aanwijzing: De zonne-energielaadregelaar kan met de pc ingesteld worden zowel met als zonder accuvoedingsspanning. Bij aangesloten accuspanning worden daarbij ook de huidige bedrijfsgegevens getoond, die ook als *.

txt-bestand op de computer kunnen worden opgeslagen. (Zie punt "Bedrijfsgegevens weergeven". ) Als er geen accuspanning voorhanden is, gebeurt de elektrische voeding via de USB-kabel. ("USB powered mode") Installatie en gebruik van de software: Installatie van de toepassing 1. Dubbelklik op het Setup-bestand "SCControl. msi" om de installatie van de software te starten (Dit bestand kan ook gebruikt worden om de software te de-installeren) 2. Volg de stappen van de installatieassistent ("wizzard") 3. Na het afsluiten van de installatieprocedure is het bestand "SCControl. exe" op het bureaublad te vinden. installatie van het stuurprogramma van het toestel: 1. Verbind de zonne-energielaadregelaar met behulp van de USB-kabel met uw pc. 2. Start onder "Besturingssysteem" [Systemsteuerung] de "Toestel-manager" [Geräte-Manager]. 3.

Kies "Op de computer naar stuurprogramma zoeken" [Auf Computer nach Treibersoftware suchen]. 6. Kies de map waarin zich het stuurprogramma (SC_series_usb. inf) bevindt en bevestig met "verder". 7. Sla de getoonde veiligheidsaanwijzingen over ( stuurprogramma toch installeren [Treiber trotzdem installieren]). 8. Het stuurprogramma wordt geïnstalleerd. Het toestel kan nu gebruikt worden. Aanwijzing: Bij gebruik van Windows 8 kunnen problemen met de handtekening van het stuurprogramma optreden. In dit geval moet het afdwingen van de handtekening van het stuurprogramma buiten werking worden gesteld. Informeer u hierover bij de helpdesk van Windows 8. Toestel met de pc verbinden 1. Verbind de zonne-energielaadregelaar met behulp van de USB-kabel met uw pc. 2. Start de toepassing "SCcontrol. exe". 3. Kies in het softwarevenster het tabblad "Connect to device" en klik op de knop "Connect". 4.

31 Instelling van het laadprofiel ("Selected charge profile") Hier kunt u het laadprofiel voor het gebruikte accutype aanpassen. U kunt kiezen tussen SLA, GEL, AGM, LiFePO4 en User defined. De overeenkomstige laadprofielparameters worden bij "Profile parameters" getoond. Als u als laadprofiel "User defined" gekozen hebt, kunt u nu ook de door de gebruiker gedefinieerde instellingen van de laadstappen uitvoeren.

• AUTO: De belastingsuitgang schakelt bij het bereiken van de minimale eindontlaadspanning uit en schakelt bij het bereiken van de herinschakelspanning weer in. • D/N: De belastingsuitgang schakelt na 2 minuten zonder zonne-energietoevoer in (nachtlichtfunctie), en schakelt het terug opkomen van de zonne-energie weer uit • TIME: De belastingsuitgang schakelt op de voorgeprogrammeerde tijden IN of UIT Als de timerfunctie gekozen is, kan een willekeurig tijdstip voor het in- en uitschakelen van de belastingsuitgang gedefinieerd worden. Hiertoe zijn de beide invoervelden "Load ON time" en "Load OFF time" voorzien. Instelling van de bescherming tegen diepontlading("Deep disch.

Settings") Door het instellen van de "Load OFF"-waarde definieert u de accuspanning waarop de belastingsuitgang uitgeschakeld wordt om de accu tegen diepontlading te beschermen. De "Load on"-waarde bepaalt vanaf welke spanning de belasting weer ingeschakeld wordt als gekozen werd voor de "AUTO"-modus voor de belastingsuitgang.

32 Bedrijfsgegevens weergeven ("Data View"-modus) Deze modus kan alleen gekozen worden wanneer minstens de accuspanning aan de zonne-energielaadregelaar aangesloten is. Alle verdere gegevens worden pas getoond wanneer de overeenkomstige componenten met de zonne-energielaadregelaar verbonden zijn. De volgende functies staan u ter beschikking voor de bewaking van het systeem: • Weergave in real time (diagram) van de huidige bedrijfsgegevens (accuspanning, laadstroom, belastingsstroom, temperatuur) • Opslag van de bedrijfsgegevens in een *. txt-bestand; Inclusief tijdsstempel • De geregistreerde gegevens via uw printer afdrukken Legenda: Voltage: Accuspanning Charge current: Laadstroom Load current: Belastingsstroom Temperature: Temperatuur Time: Actueel tijdstip Select file: de plaats vastleggen om het *.

txt-bestand op te slaan Start / Stop: Registratie starten/afsluiten Printersymbool: Diagrammen afdrukken Daarenboven kunnen de huidige datum en het tijdstip gesynchroniseerd worden en de energiemeter weer op nul gezet worden. Om de momenteel in het apparaat opgegeven parameters te selecteren, kiest u de knop "Read". Als u alle gewenste instellingen hebt aangebracht, dan worden deze door een klik op de "Write"-knop voor het toestel overgenomen. De succesvolle uitvoering van het commando wordt in het statusvenster getoond. Daarop kunt u via het "Connect to device"-venster de verbinding met het apparaat ongedaan maken ("Disconnect").

Instellingen van de zonne-energielaadregelaar op het display (alleen bij SCDplus) Met de vier toetsen op het display kunt u de volgende instellingen doen: datum, tijdstip, laadprofiel, beveiliging tegen diepontlading, werking van de belastingsuitgang en temperatuurcoëfficiënt (zie volgende menutabel). Aanwijzing: De gekozen menupunten kunnen met de telkens onderliggende toets ongedaan gemaakt worden.

33 Begrippen en afkortingen in de menuweergave U: Spanning Stage Voltage: Spanning in de laadfase C: Laadstroom Stage Lenght: Duur van de laadfase L: Stroom door de belastingsuitgang User Profile: Laadprofiel specifiek voor de gebruiker T: Temperatuur Charge Profile: Laadprofiel Time: Tijdstip Deep Disch. Protect: Bescherming tegen diepontlading Date: Datum Energy Count: Energiemeter Load: Belastingsuitgang SLA: Lood-zuur-accu AGM: Lood-zuur-accou, “Absorbed Glass Materia”l-accu GEL: Lood-gel-accu LiFePO4: Lithium-ijzerfosfaat-accu De zonne-energie-installatie werkt niet goed - mogelijke oorzaken en remedies Opgelet. In accu's zijn grote hoeveelheden energie opgeslagen. Bij kortsluiting kan deze energie in in een mum van tijd vrijkomen en ter plaatse van de kortsluiting door grote warmteontwikkeling een brand veroorzaken.

24V-systeem 24 V-accu is bij inbedrijfstelling diepontladen Accu voorladen "Status"-led knippert rood Voorafgaande waarschuwing diepontlading Belasting van de accu verminderen "Status"-led brandt rood Bescherming tegen diepontlading actief Oplading afwachten Belasting van de accu verminderen, De accu wordt niet volledig opgeladen Verkeerd laadprofiel gekozen Laadprofiel aanpassen De accu wordt overladen Verkeerd laadprofiel gekozen Laadprofiel aanpassen Technische gegevens Voor de uitrusting en de stroomsterkte, zie typeplaatje.

Nominale spanning: Spanning van het zonnepaneel: Stroom afgegeven door het zonnepaneel Belastingsstroom Typisch stroomverbruik bij nullast van de SC-modellen: Typisch stroomverbruik bij nullast van de SCD-modellen: Zekering: Omgevingstemperatuur: Pc-interface: 12 V / 24 V / 48V max. 50 V 15 / 25 / 40 A (naargelang van de uitvoering) 15 / 25 / 40 A (naargelang van de uitvoering) 25 mA 30 mA 15 / 25 / 40 A (naargelang van de uitvoering) -20° C. +60° C USB (Type B) NL - Aanwijzing in verband met milieubescherming Dit product mag aan het eind van zijn levensduur niet met het normale huishoudelijke afval worden meegegeven, maar moet op een inzamelpunt voor de recyclage van elektrische en elektronische toestellen worden afgegeven. Het symbool op het toestel, de gebruiksaanwijzing of de verpakking wijst daarop. De grondstoffen zijn volgens hun markering herbruikbaar.
