Pagina 1/16
2
This guide presents the basic steps to set up and operate this device.
For specifications, visit intellinetnetwork.com. Register your product at
register.intellinet-network.com/r/508940 or scan the QR code on the cover.

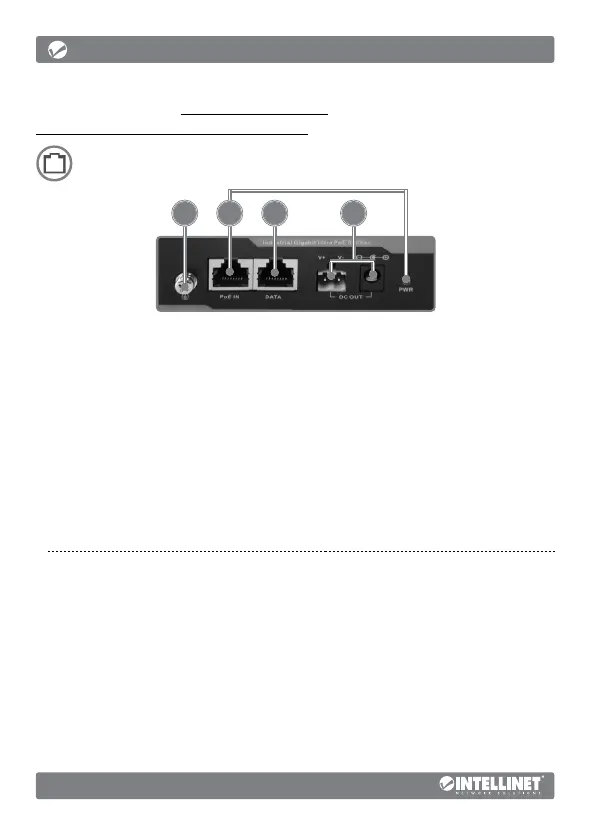

Connections
1 Wire the grounding terminal to an earth grounding object
to protect equipment from external electrical surges.
2 Connect Ethernet cable (min. Cat5e) from a PSE port on a PoE source (up
to 60 W input; IEEE 802.3bt/at/af-compliant) to the PoE IN port on the
splitter. The PWR LED lights to indicate a powered connection to PSE.
3 Connect Ethernet cable (min. Cat5e) from the DATA port
on the splitter to an RJ45 port on a network device.
4 Connect an appropriate cable from one of the DC OUT ports (either the
terminal block or the power jack; output up to 12 V / 4.25 A / 51 W) on
the splitter to the network device or other device you wish to power.
Terminal Block Installation
Note: Ensure all power is off/disconnected before beginning! The wire
gauge for the terminal block should be in the range between 12 – 24 AWG.
4-1 Loosen appropriate screws. Insert bare power-supply
wires into appropriate terminal slots (positive wire into
positive slot; negative wire into negative slot, etc.).
4-2 Tighten appropriate screws to secure wires.
4-3 Install block into the device.
1 2 3 4
English
Instructions
