Pagina 1/9
www.ingenico.com
13-17 rue Pagès, 92150 Suresnes – France
Banks and Acquirers International Holding, SAS / 814 767 216 RCS Nanterre

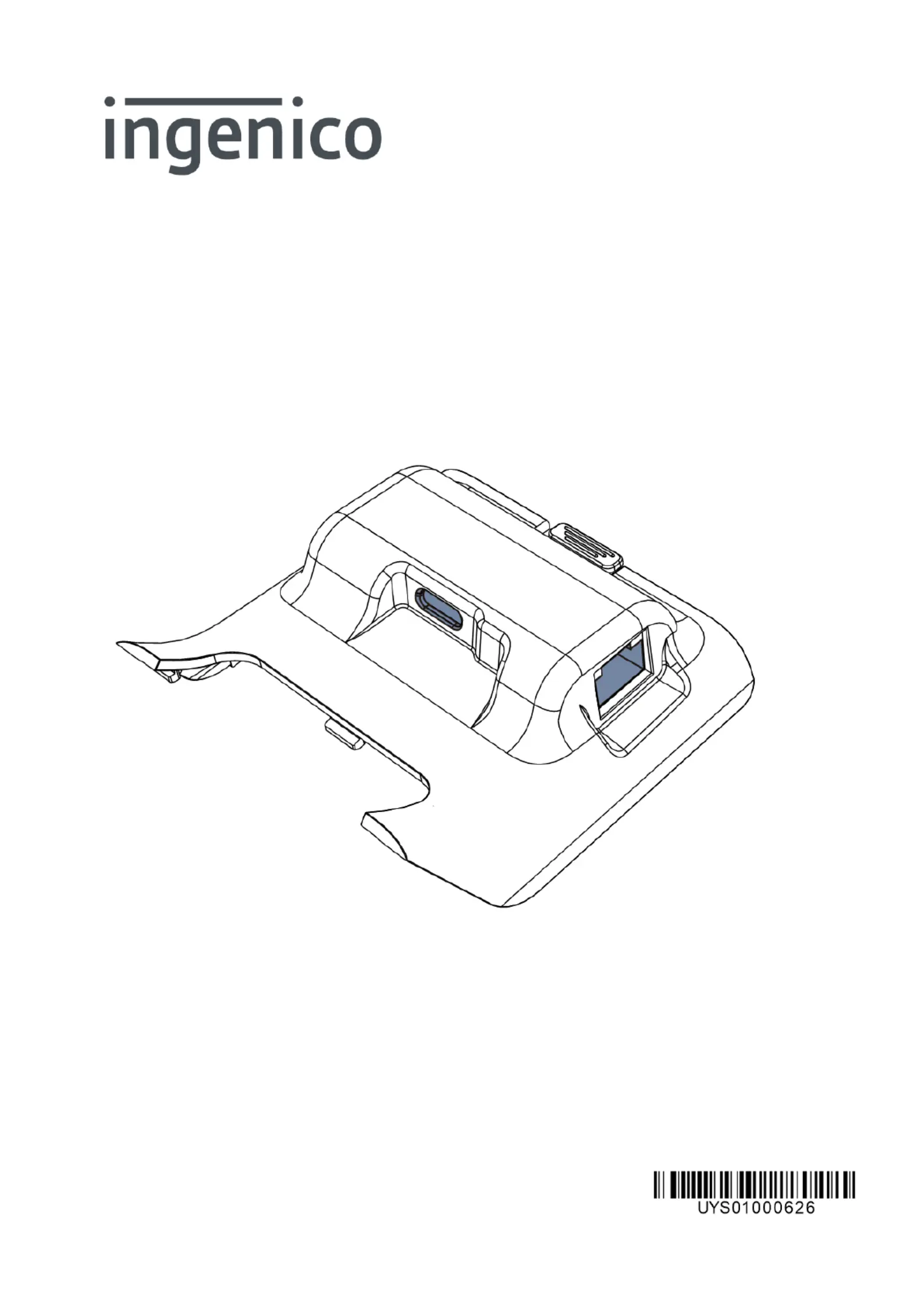

Functional Battery Door
User Guide
Functional Battery Door Copyright©202 Ingenico– 2 4
04/10 Banks and Acquirers International Holding SAS
All rights reserved
Contents
1. Product Introduction ................................................................................... 2
1.1 Open Package Inspection .................................................................... 2
1.2 Device Introduction .............................................................................. 3
1.3 Interface definition ............................................................................... 3
2. Product Technology Features .................................................................... 4
2.1 Product Technology Specifications .................................................... 4
2.2 Environmental Conditions ................................................................... 4
2.3 Product Functions ............................................................................... 4
3. Installation ................................................................................................... 5
3.1 Connect Functional Battery Door with DX4000 ............................... 5
4. Notes ............................................................................................................ 7
5. Delivery and Storage .................................................................................. 7
6. Standard....................................................................................................... 7
1. Product Introduction
1.1 Open Package Inspection
Open the package to check if there are any disabling masks or transportation damage in
the terminals and fittings.
Procedures ：
1) Open the package
2) Check the following items
Functional Battery Door
Product user guide
3) Save the transportation package and packing material for second use.
Functional Battery Door Copyright©202 Ingenico– 3 4
04/10 Banks and Acquirers International Holding SAS
All rights reserved
1.2 Device Introduction
1. USB-TYPE C Power Input
2. RJ45 Network Interface
3 USB TYPE- Port. C
1.3 Interface definition
1 ） RJ45 interface
Sequence
RJ45 Signal
1
TX+
2
TX-
3
RX+
4
NC
5
NC
6
RX-
7
NC
8
NC
