Pagina 1/6

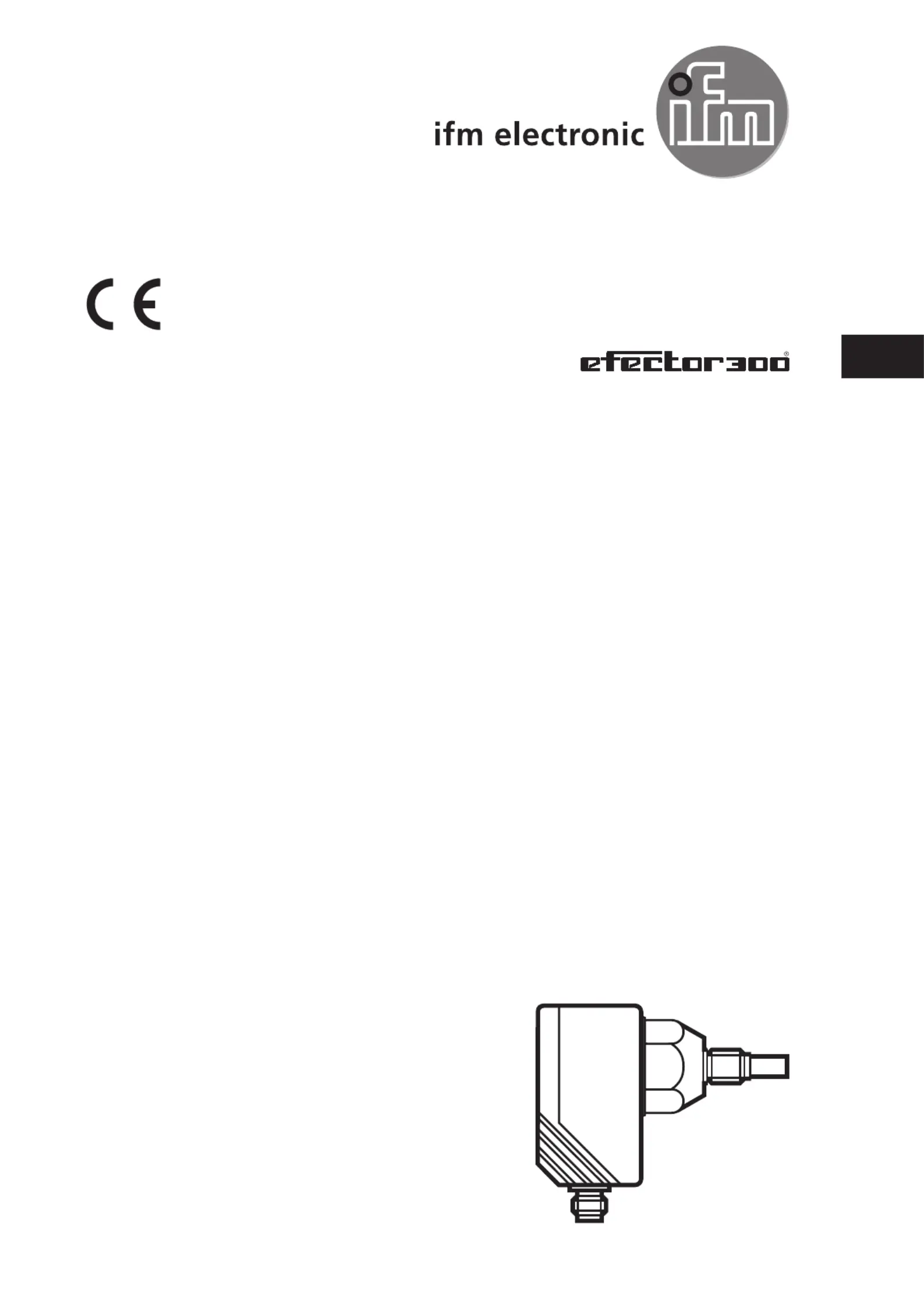

Installation Instructions
Flow monitor compact
701149/06 11/1999
UK
2
1 Function and features
The flow monitor monitors liquid media. It senses whether there is a preset flow (=
medium flows) or not (= medium does not flow) and provides a switching signal.
2 Installation
The sensor tip must be completely immersed in the medium.

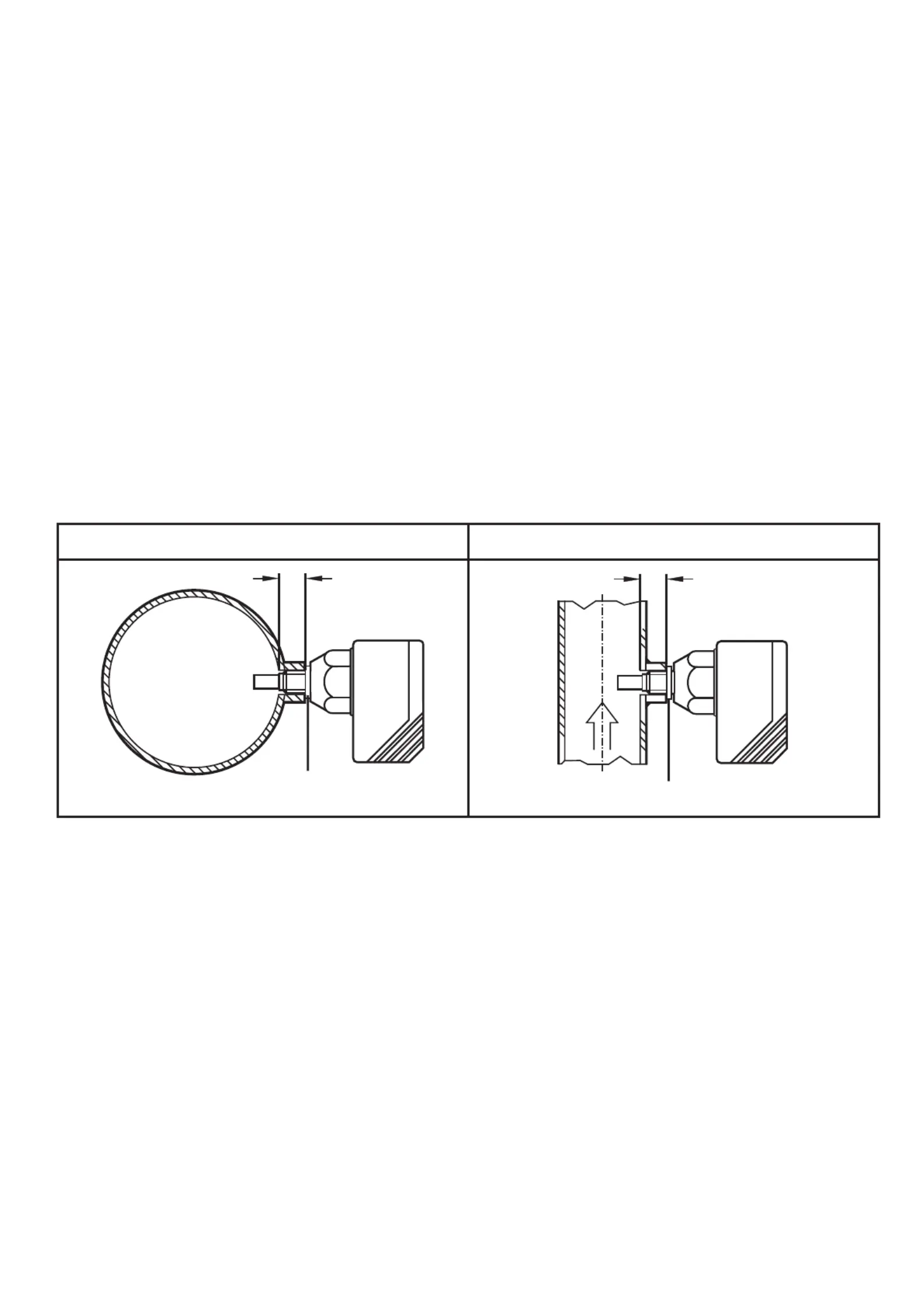

• In the case of horizontal pipes mount the unit from the side, if possible (fig. 1).
- When the unit is to be mounted at the bottom of the pipe, it should be free
from deposits.
- When the unit is to be mounted at the top of the pipe, it should be completely
filled with the medium to be monitored.
• In the case of vertical pipes mount the unit in a place where the medium flows
upwards (fig. 2).
fig. 1 fig. 2
B
A
B
A
A = 15 mm for units with M12 x 1 and 1/4" thread
A = 23 mm for units with 1/2" thread.
B = packing washer
3
UK

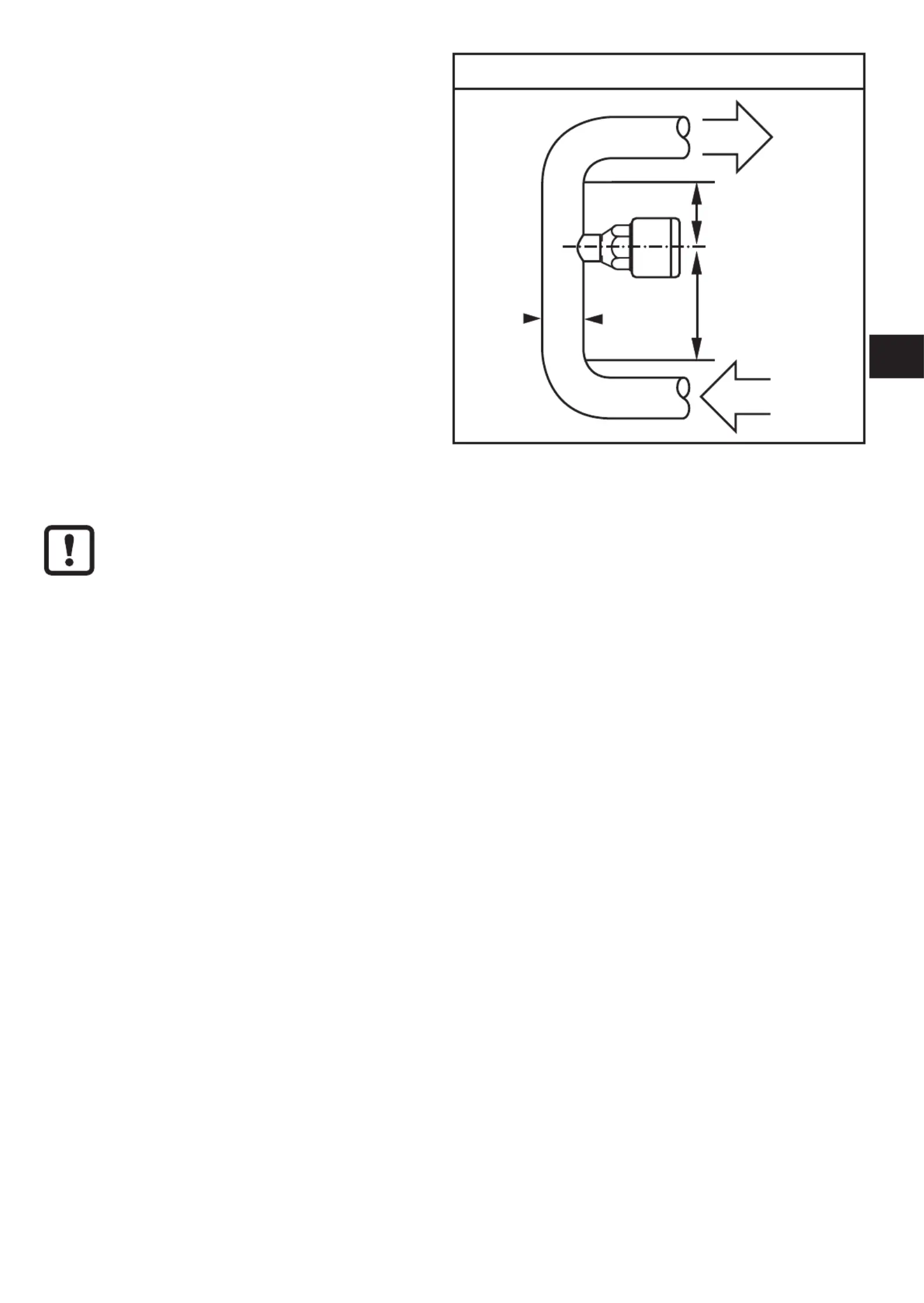

To avoid malfunction a minimum
distance between the flow monitor and
bends, valves, changes in cross-section
or such like must be observed:
Min. 5 x pipe diameter upstream (A),
min. 3 x pipe diameter downstream (B).
fig. 3
D
A
B
min.
5 x D
min.
3 x D
3 Electrical connection
The unit must only be mounted by an electrician.
The national and international regulations for the installation of electrical
equipment must be observed.
Voltage supply for units up to 60 V to EN50178, SELV, PELV.
►Disconnect power.
►Connect the unit (wiring: see type label).
