Pagina 1/23

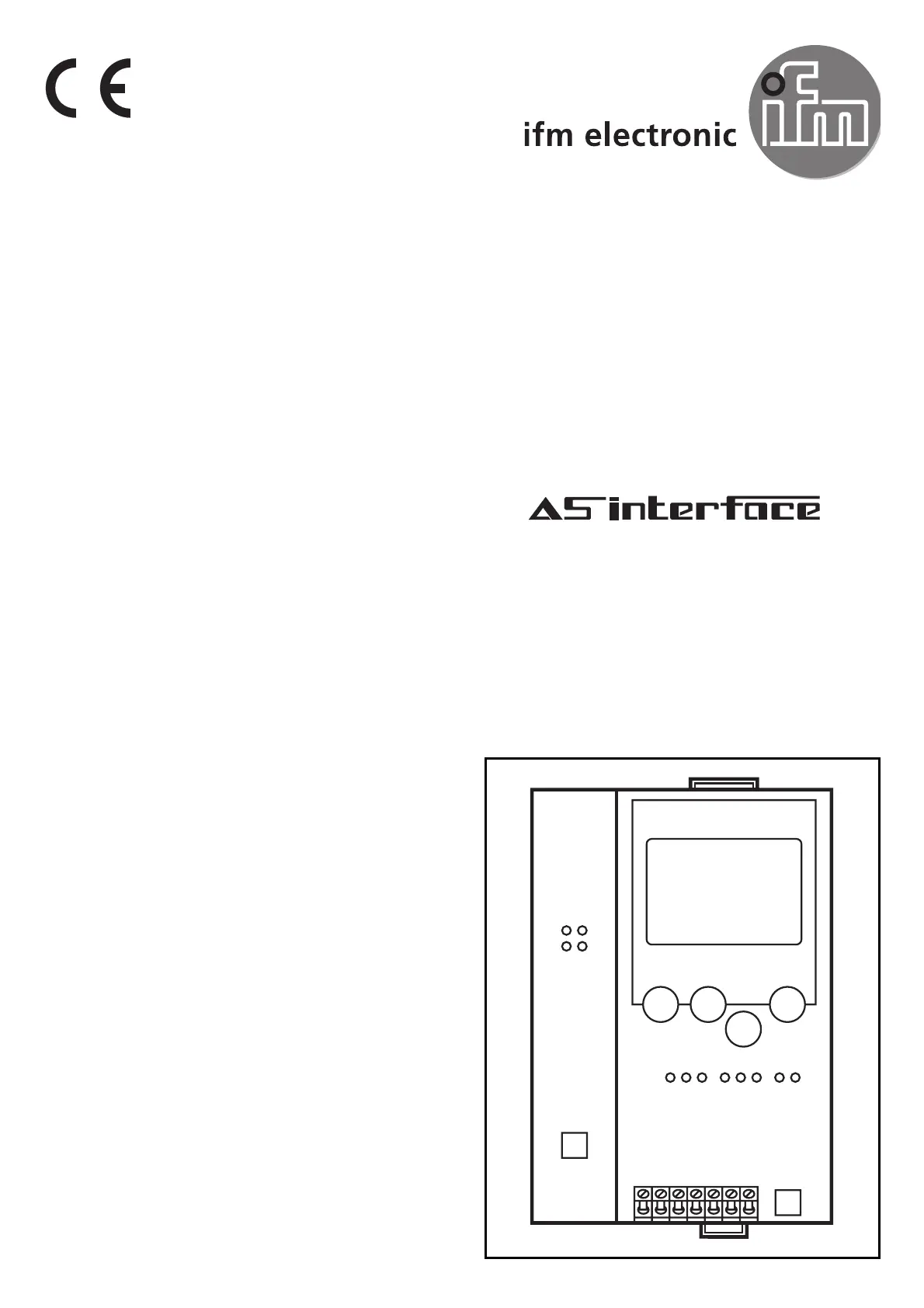

Montageanleitung
Installation instructions
Notice de montage
AS-i CONTROLLERe
CONTRÔLEUReAS-i
AC1309/AC1310
Sachnr. 7390401/00 03/2005
Bestimmungsgemäße Verwendung
• Der Controller
e
integriert einen oder zwei AS-i Master (AC1309/
AC1310, beide nach AS-i-Version 2.1), eine Kleinsteuerung und eine
Ethernet-Schnittstelle
• Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor-
verarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC
(Visualisierung)
• kommuniziert mit der übergeordneten Steuerungsebene
(Modbus/TCP)
Programmierschnittstelle RS232C
• Baudrate 4800 bis 115200Baud
• max. Entfernung zwischen Controllereund Host: 20m
• Potentialtrennung zur Controllere-Versorgung
• Programmierkabel E70320 zur Verbindung zum Host erforderlich
Ethernet-Schnittstelle
• 10Mbps und 100Mbps
• TCP/IP - Transport Control Protocol/ Internet Protocol
• UDP - User Datagram Protocol
• IT-Funktionalität: Filesystem, FTP-Server, Telnet-Server, HTTP-Server,
E-mail Client
• RJ45, Twisted-Pair
Montage
Befestigen Sie den Controllereauf einer 35mm-Profilschiene. Die
Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschütz-
ten Ort montiert werden (z. B. Schaltschrank).
Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie
übermäßige Staubentwicklung, Vibrations- und Stoßbelastun-
gen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht
behindert werden.
Vermeiden Sie eine Montage in direkter Nähe zu Frequenzum-
richtern.
SEITE 2
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbin-
dung zwischen AS-i Controllere(Klemme FE) und Gerät-Erdan-
schluß her.
Versorgen Sie den Controlleremit einer Spannung von 24V DC
(20 ... 30V PELV), z. B. aus dem 24V Netzteil DN2011 der ifm electro-
nic. Der Anschluß erfolgt an den Klemmen +24V und 0V.
Bedien- und Anzeigeelemente
Sie werden von drei Diagnose-LEDs auf dem Controllereüber den
Zustand des Masters (AC1309) / der Master (AC1310) und der ange-
schlossenen System informiert.
• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens
ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber
kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigura-
tionsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in
geschützten Betrieb nicht möglich, da ein
Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration
stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem
angeschlossenen Slave
Ethernet Status LEDs
• LED address state:
grün blinkend 1Hz: Die IP-Adresse ist frei wählbar
rot blinkend 1Hz: Ungültige MAC-ID (interner
Fehler Ethernet-Schnittstelle)
rot blinkend 2Hz: Keine gültige Ethernet-Konfigu-
ration geladen
SEITE 3
