Icy Dock flexiDOCK MB521SP-B Handleiding

Icy Dock Niet gecategoriseerd flexiDOCK MB521SP-B

Bekijk gratis de handleiding van Icy Dock flexiDOCK MB521SP-B (4 pagina’s), behorend tot de categorie Niet gecategoriseerd. Deze gids werd als nuttig beoordeeld door 4 mensen en kreeg gemiddeld 4.0 sterren uit 2.5 reviews. Heb je een vraag over Icy Dock flexiDOCK MB521SP-B of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/4

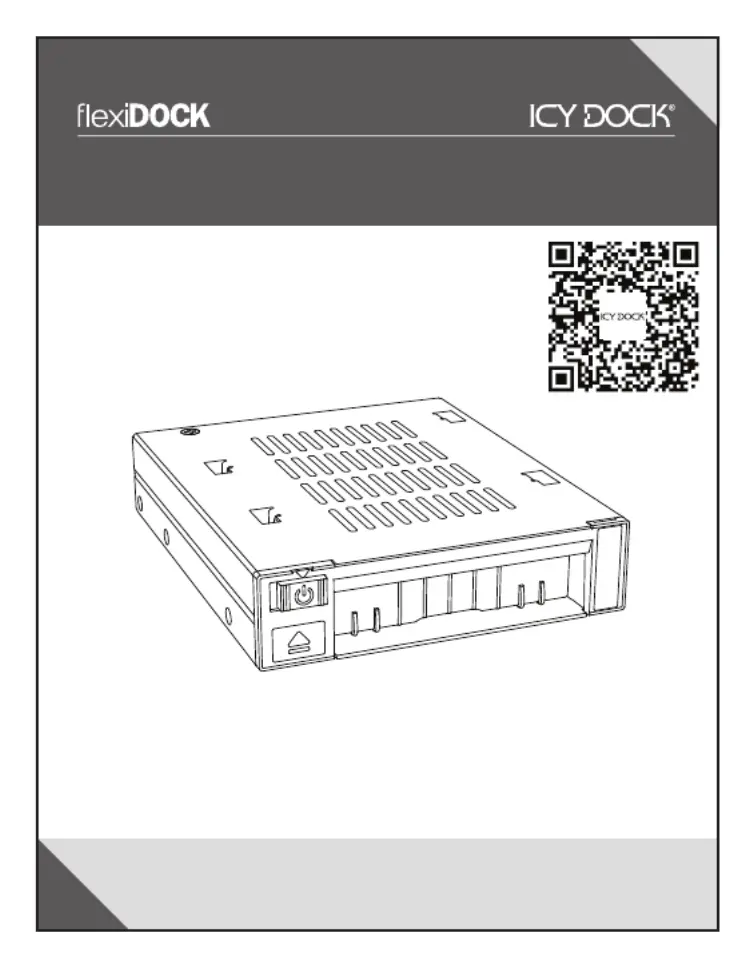

2.5" SSD Dock Trayless Mobile Rack for External 3.5" Drive Bay

Contenu

包裝說明

包装说明

Contenido del

paquete

Package Contents

Packungsinhalt

機體說明机体说明

Información del dispositivo

本体説明

Device Information Geräteinformationen

Informations dispositif

Front View

Rear View

15 Pin Power

7 Pin SATA

User manual

Device

4 x M3*2.5 screws

for device installation

LED Indicator

Device power: Solid blue light

HDD access: Flashing blue light

Drive ejection button

OnOff

Power slide switch

NOTA

注釋

3. Due to different drive specifications for the device activity signal, some drives may not support

the access LED. If the LED does not function, but the user can read and write to the drive, it

falls under this category. If the LED does not function, and the drive cannot be read or written

to, please contact us for troubleshooting.

2. To utilize the hot swap function, the host must also support hot swap. To check if your host

supports hot swap, please refer to the motherboard or controller card specifications and user

manual.

1. ICY DOCK

Um Hot Swap zu nutzen muss diese Funktion von dem Host unterstützt werden. Konsultieren

Sie hierfür bitte die Bedienungsanleitung Ihres Mainboards oder Ihrer Controller-Karte.

操作步骤

操作步驟製品のみ手順について組み込

Installation Guide Installationsan itung Guide d'Installation Guíale

de inst aciónal

1. Installing 2.5" Drive - Insert the drive all the way into the slot. The slot

accommodates 2.5” drives up to 15mm height.

2. Removing 2.5" Drive - Push the drive eject button to eject the drive from

t ve he lo nce he s t. O t dri is ejec ed simpl pull on he drive remove t , y t to .

Push button to eject drive

Product specificaties

Merk:	Icy Dock
Categorie:	Niet gecategoriseerd
Model:	flexiDOCK MB521SP-B
Kleur van het product:	Zwart
Gewicht:	234 g
Breedte:	101.6 mm
Diepte:	128.5 mm
Hoogte:	25.4 mm
Gewicht verpakking:	278 g
Gebruikershandleiding:	Ja
LED-indicatoren:	HDD, Power
Certificering:	CE, REACH
Materiaal:	Metal, Plastic
Duurzaamheidscertificaten:	RoHS
Temperatuur bij opslag:	-35 - 70 °C
USB-aansluiting:	Nee
Inclusief schroeven:	Ja
Opslag schijfgrootte:	2.5 "
Ondersteunde opslagstationinterfaces:	SAS, Serial ATA
Overdrachtssnelheid:	6 Gbit/s
Aantal storage drives ondersteund:	1
Bedrijfstemperatuur (T-T):	0 - 60 °C
Relatieve vochtigheid in bedrijf (V-V):	5 - 65 procent
Type product:	HDD-/SSD-behuizing
Code geharmoniseerd systeem (HS):	84733080
Hot-swap:	Ja
Ondersteunde storage drive hoogten:	15 mm
Aantal externe SATA-poorten:	1
