I-Tec CADUA4KDOCKPDL2UK Handleiding

CADUA4KDOCKPDL23ENGLISHSK Prosíme o dôkladné prečítanie celého manuálu. Podrobný manuál je k dis pozícii tiež na našom webe www.i-tec.cz v záložke „Manuály, ovladače“ pri tomto produkte. V prípade problémov sa môžete obrátiť na našu technickú podporu: [email protected] Prašome įdėmiai perskaityti visą vadovą. Išsamų vadovą galite rasti mūsų svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus problemoms galite susisiekti su mūsų technine pagalba: [email protected] Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter [email protected].

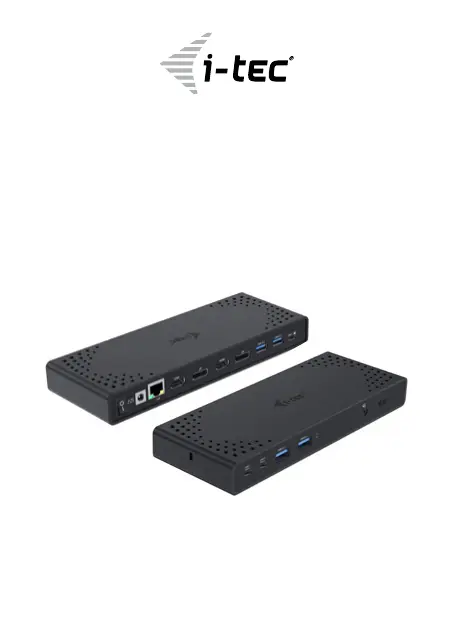

Quick Start42NEDERLANDS125 6 7 8 9 10 111 2 3 4BESCHRIJVINGVoorpaneel:1. 2x Gen.2 USB-C poort met ondersteuning voor snelladen (BC 1.2)2. 2x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)3. LED-indicatie4. 3,5 mm audio-comboconnectorAchterpaneel:5. Aan/uit-schakelaar om het dockingstation aan en uit te zetten6. Ingang voor voeding7. Ethernet GLAN RJ-45-poort (DisplayLink DL-6950)8. Zone 1 - HDMI/DP (HDMI of DP kan worden aangesloten)9. Zone 2 - HDMI/DP (HDMI of DP kan worden aangesloten)10. 2x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)11. USB-C poort om het dock aan te sluiten op een laptopZijpaneel12. Ondersteuning voor Kensington-slot

CADUA4KDOCKPDL243NEDERLANDSSPECIFICATIES• 1x USB-C poort voor aansluiting op USB-C of USB-A apparaten (USB-C kabel en USB-C naar USB 3.0 adapter meegeleverd)• Dockingstation-technologie: displayLink + USB-C PD• Voeding: 100W• Video Poorten:- 2x Display Port (ondersteunt DP++)- 2x HDMI• Resolutie:- 1 monitor - 1x DP/HDMI tot 4K/60Hz- 1 monitor - 2x DP tot 5K/60Hz*- 2 monitoren - 1x DP/HDMI + 1x DP/HDMI → tot 2x 4K/60Hz• 2x USB-C 3.2 Gen.2-poort met ondersteuning voor snelladen (BC 1.2)• 4x USB 3.2 Gen.1-poort met ondersteuning voor snelladen (BC 1.2)• 1x Ethernet GLAN RJ-45-poort (DisplayLink DL-6950)• 1x 3,5 mm audio-comboconnector• 1x voedingsingang (DC 20V/6,5A)• AAN/UIT-schakelaar om het dockingstation aan en uit te zetten• LED-indicatie• Ondersteuning voor Kensington-slot• Ondersteuning voor VESA-montage• USB-C naar USB-C/USB-A kabel (100 cm)• OS: Windows 10/11, macOS, Linux Ubuntu, Android 5 en hoger, Chrome OS R51 en hoger• Eenvoudige installatie van stuurprogramma’s (Windows, MacOS, Ubuntu, Android (externe link))• Productafmetingen: 224 x 88 x 27 mm• Productgewicht: 330 g• Afmetingen verpakking: 250 x 250 x 50 mm* 5K-resolutie ondersteunt alleen WindowsSYSTEEMVEREISTENHardwarevereisten:• Apparaten met een vrije USB-A, USB-C or Thunderbolt™ 3/4 poortVereisten voor de Power Delivery-functie:• Apparaten met een vrije USB-C, USB4 of Thunderbolt™ 3/4 poort“Stroomvoorziening”.Besturingssysteem:• Windows 10/11, macOS, Linux Ubuntu, Android 5 en hoger, Chrome OS R51 en hogerAls het dockingstation is aangesloten via USB 3.0, wordt het opladen van laptops en tab-lets niet ondersteund.

Quick Start44NEDERLANDSSTUURPROGRAMMA’S INSTALLERENWindows:1) DisplayLink Cleaner downloaden en uitvoeren:https://synaptics. com/products/displaylink- graphics/downloads/windowsin-stallation-cleaner2) Start uw laptop opnieuw op3) Download en installeer het DisplayLink-stuurprogramma:https://synaptics. com/products/displaylink-graphics/downloads/win-dows-10. 3-m0-public. letype=exe4) Start uw laptop opnieuw op5) Sluit het dockingstation aanmacOS:1) DisplayLink Manager downloaden en installeren:https://www. synaptics. com/products/displaylink-graphics/downloads/macos2) De installatie vraagt je om de schermopname in te schakelena. Ga naar het tabblad APPLE / Systeemvoorkeuren / Beveiliging & privacy/ Privacyb. Zoek Schermopname op het tabblad Privacyc. Klik op het slotje in de linkerbenedenhoekd. Voer uw wachtwoord ine.

Schakel het selectievakje naast DisplayLink Manager in3) Open DisplayLink Manager na de installatie vanuit Launchpad4) Zoek het DisplayLink-pictogram in de bovenste menubalk en open het5) Selecteer “De toepassing automatisch uitvoeren na inloggen”. 6) Sluit het dockingstation aanVEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKINGSTATION• Niet blootstellen aan extreme temperaturen en vochtigheid. • Gebruik het apparaat op vlakke kussentjes om uitglijden en vallen op de grond te voorkomen. • Bewaar de drivers en handleiding voor later gebruik. • Vermijd spanning op de USB-C poort of kabel. • Start het product regelmatig opnieuw op met de AAN/UIT-knop of door de stekker uit het stopcontact te halen. • Sluit USB-C PD-adapters niet aan op USB-C-poorten die niet zijn gemarkeerd als aansluitpoorten USB-C PD voedingsadapter.

• Het wordt aanbevolen om het docking station aan het einde van de dag uit te schakelen. In samenwerking met de serviceafdeling:• Controleer de functionaliteit na een val in het water of op de grond. • Controleer de werking als de afdekking gebarsten is.

CADUA4KDOCKPDL245NEDERLANDSVEELGESTELDE VRAGENBeschikbaar op onze website www-i-tec. pro onder “FAQ” voor dit productVERKLARENDE WOORDENLIJSTInterface / poort / connector / ingang / slot - de plaats waar twee apparaten fysiek met elkaar verbonden zijn. Controller - een halfgeleidercomponent (chipset genoemd) in een notebook/tablet die zorgt voor de werking van sommige van de poorten. Thunderbolt™ - is een snelle hardware-interface waarmee je apparaten (randapparaten peripherals) op je computer kunt aansluiten via een uitbreidings bus. Thunderbolt combineert PCI-Express en DisplayPort in een seriële data-interface. Je kunt tot 6 extra Thunderbolt™ apparaten in serie schakelen, met Thunderbolt™ 3/4 overdrachtsnelheden tot 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - is een symmetrische connector Zorgt voor sneller opladen, voeding, dual-rol (niet alleen host, maar ook gast), ondersteuning voor alternatieve modi - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) en foutmelding via Billboardapparaat. USB-C Power Delivery (USB-C PD) - optionele functie van de USB-C connector. Een con-nector met deze ondersteuning kan zowel opladen als opgeladen worden en ondersteunt belastingen van 10 W tot 240 WUSB 3. 2 / 3. 1 / 3. 0 / 2. 0 - standaard voor USB-interface / poort voor het aansluiten vanverschillende USB-apparaten. Verschillende USB-apparaten kunnen worden aangesloten op hetdockingstation of de adapter via de USB Type-A-interface. De USB Type B poort wordt gebruikt omhet docking station of de adapter aan te sluiten op een laptop/tablet.

HDMI/Display Port - Een standaard voor een digitale grasche interface/poort die wordt gebruikt om monitoren en andere grasche weergaveapparaten aan te sluiten. LAN (Local Area Network) - lokaal netwerk, nu het meest gebruikt is het zogenaamde Ethernet, dat wordt gebruikt door het dockingstation haalt theoretische overdrachtsnel-heden tot 2,5 Gbit/s.

Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk wordt opgeslagen op een verzamelpunt dat hiervoor is ingericht en niet op plaatsen die zijn aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval.
