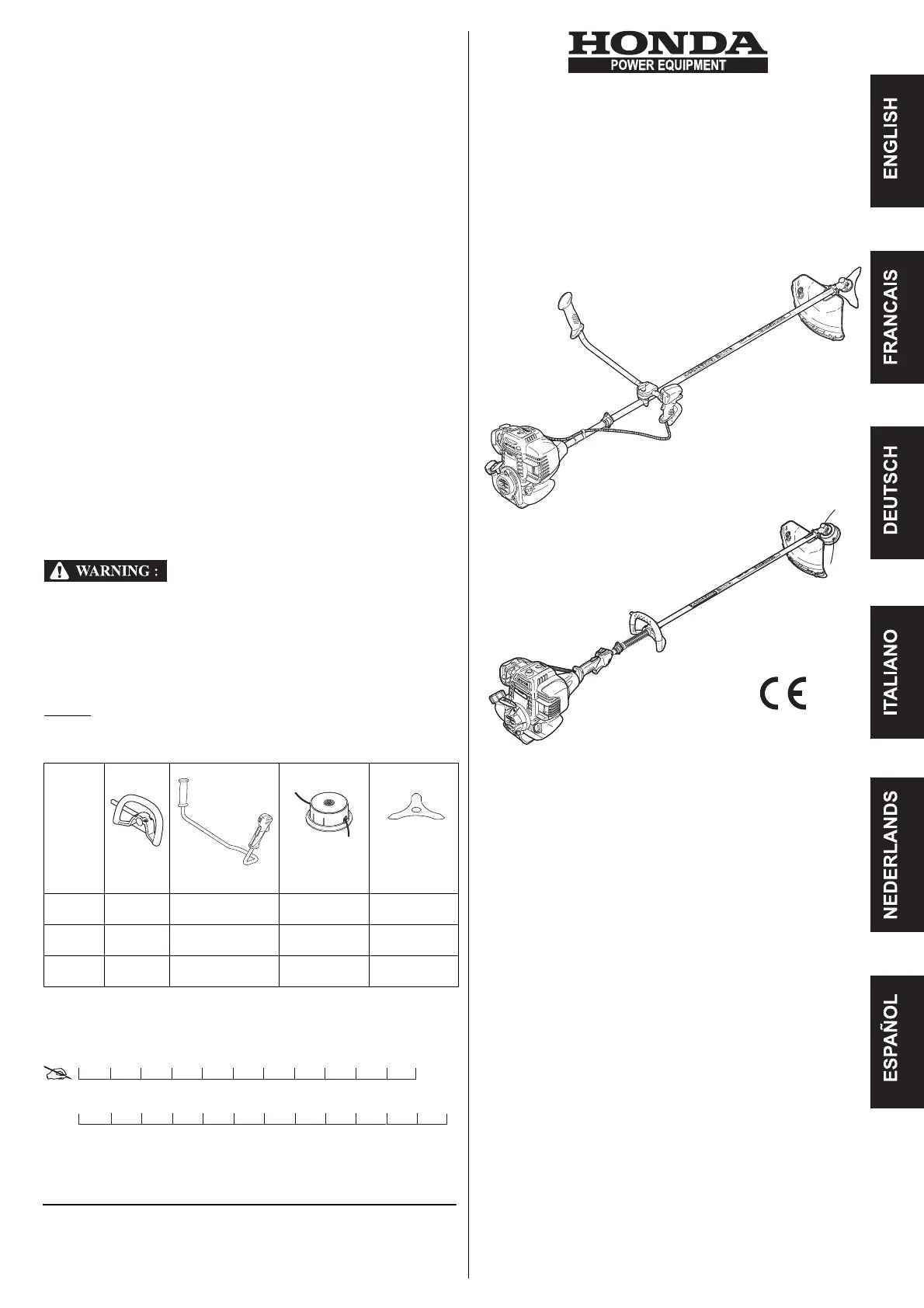

1 NL 2009 - Honda France Manufacturing S. A. S. - Pôle 45 - Rue des Châtaigniers45140 ORMES - FRANCE - All rights reservedGedrukt in FrankrijkGEBRUIKERSHANDLEIDINGOorspronkelijke gebruiksaanwijzingUMK425E1-UMK435E1BosmaaierINTRODUCTIEGeachte lezer,Wij danken u hartelijk voor de aankoop van deze Honda-bosmaaier. Deze handleiding is een volledige beschrijving van uw nieuwemachine met instructies voor gebruik en onderhoud. De techniek staat niet stil en Honda verbetert haar machines danook voortdurend. Honda kan zich helaas niet verplichten, haarklanten van eventuele wijzigingen van te voren op de hoogte testellen of aanvullende gegevens te publiceren. De illustraties in deze handleiding tonen het model dat het meestrepresentatief is voor het behandelde onderwerp. In geval van moeilijkheden of vragen betreffende een machine dientu zich tot uw dealer te wenden.

Deze handleiding dient beschouwd te worden als een integrerenddeel van de bosmaaier. Wanneer u de machine inruilt of verkoopt,vergeet dan niet, de handleiding er bij te doen. De nieuwe eigenaarzal u dankbaar zijn. Wij verzoeken u, de garantievoorwaarden zorgvuldig te lezen opdatu volledig op de hoogte bent van uw rechten enverantwoordelijkheden. Het garantiebewijs is een afzonderlijk document dat verstrekt isdoor uw dealer. Het is niet toegestaan, deze handleiding of delendaarvan zonder voorafgaande schriftelijke toestemming tekopiëren. VEILIGHEIDSVOORSCHRIFTENWij raden u aan om deze handleiding volledig te lezen voor uwveiligheid en gebruiksgemak. Besteed extra aandacht aan de zinnen die worden voorafgegaandoor één van de volgende woorden:Als de aangegeven instructies niet worden opgevolgd, bestaathet gevaar van ernstig lichamelijk letsel of zelfs een dodelijkongeval.

UW MACHINE IDENTIFICERENHet model van de machine wordt vermeld op de "kenplaat" enbestaat uit een serie letters en cijfers (zie blz. 3). INHOUDSOPGAVEIntroductie. 1Veiligheidsvoor-Schriften. 2Waarschuwingsstickers. 3Identificatie van de machine. 3Beschrijving. 3Montage. 4Voorbereidingen tot hey in bedrijf nemen. 5Motor starten. 6Gebruik. 7Onderhoud. 8Storingzoeken. 11Vervoer en opslag. 12Accessoires. 12Technischegegevens. 13Adressen van Honda-importeurs. 15EU-Conformiteitsverklaring. 16UEETzzzU9ETzzzLEETzzzNoteer hier het serienummer van de machineNoteer hier het model van de machine.

2 NLVEILIGHEIDSVOORSCHRIFTENElk onderdeel van de machine kan bij verkeerd gebruik of gebrekkigonderhoud en potentieel gevaar zijn. Lees daarom rubriekenvoorafgegaan door. Veronachtzamen van deze instructie kan tot ernstig en zelfsdodelijk letsel aanleiding geven. VOORZICHTIG:• Veronachtzamen van deze instructie kan letsel en schade aande bosmaaier veroorzaken. NB: Aanvullende inlichtingen. Dit symbool maant u tot voorzichtigheid bij hetuitvoeren van bepaal de werkzaamheden. Zie deveiligheidsvoorschriften in de volgende bladzijdenop de in het vierkant aangeduide punten. VORMINGA1. Lees deze handleiding aandachtig. Maak u vertrouwd met bediening en gebruikvan de bosmaaier. U moet te allen tijde de motor onmiddellijk kunnenuitschakelen. A2. Gebruik de bosmaaier alleen voor het doel waarvoor hij ontworpen is, d. w. z.

:- Het met de nylondraad verwijderen van gras aan de rand van borders,beplantingen, aan de voet van muren, afrasteringen of kleine gazons na hetgebruik van een gazonmaaier. - Alle andere toepassingen vallen onder het begrip oneigenlijk gebruik. A3. Indien kinderen de bosmaaier willen gebruiken, moeten ook zij deze handleidinghebben gelezen en met het gebruik van de machine vertrouwd zijn. In bepaaldelanden is het werken met tuinmachines onder een bepaalde leeftijd verboden. A4. Gebruik de bosmaaier niet:- Wanneer personen en in het bijzonder kinderen of dieren zich in de buurtbevinden. Houd iedereen op een veilige afstand van tenminste 15 m. Debosmaaier mag door slechts één persoon tegelijk gebruikt worden. - Wanneer u medicijnen of andere middelen gebruikt waarvan bekend is dat dezede reflexen en de waakzaamheid nadelig beïnvloeden.

- Controleer bij gebruik van een nylontrimmerkop of het stenenschild en hetsnoermes gemonteerd zijn, anders kan het snoer niet automatisch op de juistelengte worden afgekort. - Wanneer de beveiligingen als de gereedschapsbeschermer niet gemonteerd ofbeschadigd is. A5. Breng aan uw bosmaaier geen wijzigingen aan.

Dit kan uw persoonlijke veiligheidin ernstig gevaar brengen en uw blootstellen aan ongevallen en ernstig lichamelijkletsel. A6. Bedenk dat de eigenaar of gebruiker aansprakelijk is voor letsel en schade aanderden. VOORBEREIDINGENB1. Gebruik de bosmaaier niet blootsvoets of wanneer u sandalen en losse kledingdraagt dat in het struikgewas vast kan raken. Tijdens het gebruik van debosmaaier moeten een lange broek, laarzen of werkschoenen met antislipzolen,een veiligheidsbril of een gelaatscherm als bescherming tegen weggeslingerdevoorwerpen, werkhandschoenen (bij voorkeur van leer) en eengehoorbeschermer worden gedragen. Draag een veiligheidshelm als het werkgevaar van hoofdverwonding door takken of vallende voorwerpen met zichbrengt. B2.

Inspecteer het terrein zorgvuldig en verwijder alle voorwerpen die door demachine weggeslingerd kunnen worden (stenen, stukken hout, stukkenijzerdraad, botten e. d. ). B3. OPGEPAST: GEVAAR. Benzine is uiterst brandgevaarlijk. Bewaar benzine in de geëigende Jerrycans. - Vul de machine uitsluitend na in de buitenlucht en bij uitgeschakelde motor. Nietroken tijdens het navullen. - Neem nooit de dop van de benzinetank bij draaiende of hete motor. - Bij gemorste benzine: Machine niet starten en zolang elders neerleggen. Nietroken, geen vuur maken. Wacht tot alle benzine verdampt is. - Draai de dop na vullen stevig op de benzinetank én de Jerrycan. B4. Vervang de uitlaatgeluiddemper wanneer deze defect is. B5.

Controleer de bosmaaier altijd voorafgaande aan het gebruik; controleer metname het snijgereedschap, de beplating en bevestigingsbouten en -moeren om uer van te vergewissen dat deze noch versleten, noch beschadigd, noch losgetrildzijn. B6. Controleer altijd de goede werking van de gashandle en de STOP-knop. B7. Controleer of de handgrepen en de draagstel-oog zich in de juiste stand bevindenen of de machine goed uitgebalanceerd is.

De stand van de handgrepen en dedraagstel-oog zijn toegelicht in het hoofdstuk "Voorbereidingen en controlesvoorafgaande aan het gebruik". B8. Kijk of de toerenknop goed is ingesteld: het loslaten van de gastrekker moet demachine tot stilstand brengen. B9. Breng de transportkap aan op het snijgereedschap wanneer u dit demonteert ofmonteert. - Druk de STOP-schakelaar in de stand STOP en neem de kap van de bougie. - Draag bij deze werkzaamheden stevige handschoenen. GEBRUIKC1. Uitlaatgas bevat koolmonoxide, een giftig gas. Start de machine dus alleenbinnen wanneer het lokaal goed geventileerd is. C2. Werk uitsluitend bij daglicht. C3. Werk zo min mogelijk op nat terrein. C4. Blijf tijdens het werk op veilige afstand van de nylontrimmerkop. Deze isaangegeven door het oog van het draagstel. C5. Loop altijd rustig en langzaam. Blijf te allen tijde in evenwicht.

Houd u voorobstakels als stenen, stronken e. d. waar u over zou kunnen struikelen. C6. Kijk bij het werken op een helling waar u loopt. Maai altijd dwars op de helling,nooit van boven naar beneden of van beneden naar boven. C7. Gebruik de bosmaaier nooit op gevaarlijke hellingen. De gebruiker is zelfaansprakelijk voor het beoordelen van de risico's van het terrein alsook voor hetnemen van de geëigende voorzorgsmaatregelen. Dit geldt met name voor steilehellingen, geaccidenteerd terrein en glibberige of losse grond. C8. De machine mag in geen geval worden opgevoerd of met te hoog toerentalworden gebruikt. C9. Overtuig u ervan dat eventuele omstanders zich op een veilige afstand vantenminste 15 meter bevinden, dat het snijgereedschap de grond of obstakels nietkan raken en dat de bosmaaier stevig op de grond is geplaatst wanneer u hemstart. C10.

Start de motor met inachtneming van de veilige afstand tussen u en hetsnijgereedschap. C11. In de onderstaande gevallen moet de motor worden uitgeschakeld en de kap vande bougie worden genomen:- Voor u enigerlei werkzaamheden aan het snijgereedschap uitvoert.

- Voor u de machine reinigt, inspecteert, nastelt of repareert. - Alleen voor nastellen van de carburateur en het stationair toerental mag demotor draaien. - Vergewis u er bij het nastellen van dat de bosmaaier stevig op de grond isgeplaatst en dat het draaiende snijgereedschap niets kan raken. - Nadat het snijgereedschap een hard voorwerp heeft geraakt. Inspecteer hetsnijgereedschap en de transmissie-as terstond op schade en voer de nodigereparaties uit voor u de machine opnieuw start en gebruikt. - Bij abnormaal trillen van de machine: spoor de oorzaak onmiddellijk op enelimineer deze. C12. Schakel in de onderstaande gevallen de motor uit:- Wanneer u de machine zonder toezicht achter moet laten,- Voor u de machine met benzine navult,- Wanneer u de bosmaaier van het ene terrein naar het andere draagt. C13. "Kickout" risico bij het gebruik van een zaagblad op uw bosmaaier. C14.

Als u andere accessoires gebruikt, dan die worden aanbevolen door Honda, dankan dit leiden tot schade aan uw bosmaaier die niet onder de garantie valt. ONDERHOUD EN WINTERBERGINGD1. Voor een veilig gebruik van de machine moeten bouten moeren te allen tijd stevigvastzitten. Regelmatig onderhoud is van wezenlijk belang voor uw veiligheid enhet handhaven van de prestaties van de machine. D2. Gebruik de bosmaaier niet met beschadigde of versleten onderdelen. Onderdelenmoeten worden vervangen en kunnen niet worden gerepareerd. Gebruikuitsluitend originele onderdelen. Snijgereedschap moet het merk van de fabrikantdragen alsook het onderdeelnummer en het maximale toerental. Merkvreemdeonderdelen kunnen de machine beschadigen en uw persoonlijke veiligheid ingevaar brengen. D3. Draag stevige werkhandschoenen bij het monteren en demonteren van hetsnijgereedschap. D4.

Laat de motor afkoelen voor u de machine in een afgesloten ruimte opbergt. D7. U kunt het risico van brand verregaand beperken door de machine te reinigen vanbladeren, gras en olie. Besteed hierbij vooral aandacht aan de koelribben en deuitlaat. Controleer tevens de plaats waar u benzineblikken of Jerrycans opslaat opbrandgevaar. Voorkom brand; houd de machine en de plaats waar u vollejerrycans opbergt schoon (verwijder gras, bladeren en overtollig vet). D8. Monteer de plastic kap op het snijgereedschap wanneer de bosmaaier wordtweggeborgen of vervoerd. D9. Ledig de benzinetank altijd buiten, en met koude motor. D10. Benzine en afgewerkte olie mogen in geen geval in het riool, de goot of op degrond worden gestort. Lever de benzine en de olie in bij een benzinestation, waarhet volgens de voorschriften wordt afgevoerd. VEILIGHEID.

3 NLWAARSCHUWINGSSTICKERSBij het gebruik van uw bosmaaier moet u de nodige voorzichtigheidbetrachten. Waar nodig zijn op de machine stickers met gevarensymbolenaangebracht. Ze zijn hieronder afgebeeld, tezamen met een korteverklaring. Stickers als deze zijn een wezenlijk onderdeel van uw machine. Bijloslaten of slijten dient u bij uw Hondadealer nieuwe aan te schaffenen deze op de machine te bevestigen. Wij raden u voorts aan, deveiligheidsvoorschriften in deze handleiding aandachtig door tenemen (zie blz. 2). IDENTIFICATIE VAN DE MACHINEBESCHRIJVINGKORTE KENNISMAKINGINHOUD VAN DE ZAK[1] WAARSCHUWING: Eerst de handleiding lezen, pas daarna debosmaaier gebruiken. [2] WAARSCHUWING: Gevaar van weggeslingerde voorwerpen. Houdmensen en dieren op een veilige afstand van tenminste 15 meter.

[3] Draag bij gebruik van de machine te allen tijde een veiligheidsbril, eenveiligheidshelm en wat verder nodig is om de ogen en het lichaam tebeschermen tegen door het snijgereedschap weggeslingerdevoorwerpen (grind, glas, stukken metaal e. d. ). [4] Gebruik deze machine uitsluitend met de nylon trimmerkop of anderebladen en niet met cirkelzaag met standaard beschermkap. [5] Toerental snijgereedschap. [6] De uitlaatgassen van de motor bevatten giftig koolmonoxidegas. Laatde motor niet draaien in een omsloten ruimte. [7] Benzine is uiterst brandbaar en explosief. Zet de motor uit en laat dezeafkoelen voordat u brandstof bijvult.

4 NLMONTAGEHANDGREPENDe dubbele handgreep [1] (type U) en de enkele handgreep [2] (typen L) worden op de behuizing van de aandrijfas gemonteerd [3]. VOORZICHTIG:• U-vormige modellen: centreer het stuur tussen de twee pijlen [4]. Gebruik hiertoe de onderstaande meegeleverd onderdelen. BESCHERMKAPPEN VAN DE MACHINEDe bosmaaier wordt geleverd met een bodemkap. Bevestig de kap aan de transmissiekop met de twee meegeleverde bouten en ringen en de Torxschroevedraaier Gebruik hierbij de draadgaten van de transmissiekop die het verst uiteenliggen [7]. BIJ GEBRUIK VAN EEN NYLONTRIMMERKOPClip de delen [10] en [9] aan elkaar zoals op de foto te zien is. Schroef de 3 vijzen en rondsels vast door gebruik te maken van de torx sleutel. BIJ GEBRUIK VAN EEN MESAfstandstuk [10] niet monteren. Gebruik de bosmaaier/trimmer nooit zonder de beschermkap die tegen rondvliegend snijdsel is.

Steentjes of andere objecten die door het draaiende snijwerktuig (nylon draad, maaigereedschap) en het draaiende maaihuis rondvliegen kunnen persoonlijke letselschade en/of materialistische schade veroorzaken. HET SNIJSYSTEEM MONTERENVOORZICHTIG:• Let goed op bij het monteren van de afstandshouders [13]. De holle zijde moet naar de transmissie [15] gericht zijn. NYLONTRIMMERKOPNadat de afstandshouders [13] op de transmissieas zijn gemonteerd, schroeft u de nylondraadsnijkop erop. Draai deze linksom om hem vast te zetten. Gebruik de meegeleverde Zeskantsleutel [14] om de as te blokkeren en draai de trimmerkop tegen de wijzers van de klok in vast. DRIETANDSMESMonteer het mes [16] met de onder- en bovenpasringen [13] en [17] passend op de as. Monteer de ring en de stabilisator [18].

DRAAGSTEL MONTEREN EN PASMAKENHet is voor uw eigen veiligheid en comfort van belang, de schouderband(en) van het draagstel zodanig na te stellen dat de machine zich tijdens het gebruik in evenwicht bevindt. Het wordt geleverd met een draagstel met 2 schouderbanden [22]. Doe het draagstel om en bevestig de schouderband(en) met de snelsluiting [23]. Stel de draag- of schouderbanden vervolgens na met de lusklemmen [24] en wel zodanig, dat de snelloshaak zich op heuphoogte bevindt. VOORBEREIDINGEN TOT HET IN BEDRIJF NEMENMACHINE IN EVENWICHT BRENGENHaak de machine aan het draagstel (zie afbeelding). Kijk of de machine in evenwicht is. Dit kan alleen bij halfvolle benzinetank en gemonteerd snijgereedschap [1]. Pas de lengte van het draagstel zover aan dat het snijgereedschap de grond raakt maar niet op de grond rust.

5 NLWanneer het grasmes gemonteerd wordt moet tevens de stabilisator worden aangebracht (zie blz. 4). De machine is in evenwicht wanneer de stabilisator net de grond raakt maar niet op de grond rust [2]. Een weinig druk op de handgrepen moet het snijgereedschap al van de grond lichten. Nastellen: Schuif het aanslagoog op de aandrijfas naar voren wanneer de machine te zwaar is en naar achter wanneer de machine te licht is. Neem hiertoe de bouten los met de meegeleverde haakse Torx-schroevedraaier [3] en schuif het aanslagoog in de gewenste stand. VOORZICHTIG: (Typ U)• Pas op dat de gaskabel niet te strak komt te staan wanneer dehandgrepen [5] worden verschoven en kijk of de gashandlenormaal werkt. Haal de bouten provisorisch aan, los de 4 handgreepbouten en schuif de dubbele of de enkele handgreep [5] in de gewenste stand.

Wanneer de beste positie gevonden is moet het evenwicht opnieuw worden gecontroleerd en zonodig nagesteld. Haal vervolgens de 4 handgreepbouten stevig aan. Ter informatie: de standaard instellingen zijn afhankelijk van het model van de bosmaaier:BENZINETANK VULLENBij hoge buitentemperatuur of werken in de volle zon kan de druk in de benzinetank sterk toenemen. Neem de dop van de benzinetank dus omzichtig los om te voorkomen dat de benzine onder druk uit de tank wordt geperst. Zet benzineblikken of Jerrycans op een koele plaats of in de schaduw. VOORZICHTIG:• Veeg om te beginnen de benzinedop en de tank rondom de dop schoon om te voorkomen dat er vuil in de benzine terechtkomt. • Gebruik bij het vullen een trechter of een blik of Jerrycan met schenktuit. • Navullen verloot gemakkelijker als u de machine in de maaistand zet. • Zet de machinev stevig neer zodat hij niet kan omvallen.

Benzine is uiterst brandbaar en onder bepaalde omstandigheden zelfs ontplofbaar. Vul de tank hetzij buiten, hetzij in een geventileerde ruime en altijd met uitgeschakelde motor. Tijdens het navullen mag niet gerookt worden, ook niet door omstanders.

Laat niemand met open vuur of met vonkgevaarlijk gereedschap in de buurt komen, ook niet in de buurt van de plaats waar de benzineblikken of de Jerrycans zijn geplaatst. De benzinetank mag slechts tot onder de schenkbuis worden gevuld. Draai na het vullen de dop stevig op de tank. Voorkom morsen. Gemorste benzine of benzinedamp vat gemakkelijk vlam. Start de motor pas wanneer eventueel gemorste benzine volledig verdampt is en eventuele dampen verdreven zijn. Veeg op de huid gemorste benzine onmiddellijk af en voorkom het inademen van benzinedamp. HOUD BENZINE BUITEN HET BEREIK VAN KINDEREN. UMK425E1 UMK435E1Typ L[6] 530 mm 545 mm[7] 760 mm 775 mm[2][2][5][3][4][3][4][5][3][3][7][6]UMK425E1 UMK435E1Typ U[8] 490 mm 500 mm[9] 740 mm 750 mmUMK425E1 UMK435E1Tankinhoud0,58 l (580 cm3)0,63 l (630 cm3)Aanbevolen brandstof Loodvrije superbenzine[9][8]B3 C12VEILIGHEID.

6 NLBENZINE MET ALKOHOLWanneer u een benzine/alcoholmengsel wilt gebruiken in een Honda maaier, moet het octaangetal tenminste even hoog zijn als dat, wat wij voorschrijven (86). Er bestaan twee soorten mengsel: het ene bevat ethyl-, het andere methylalcohol. Mengsels van het eerste soort mogen niet meer dan 10% ethylalcohol bevatten. Mengsels van het tweede soort mogen geen methylalcohol (d. w. z. brandspiritus) bevatten als daar geen stabilisators en corrosiewerende stoffen bijgemengd zijn. Zijn deze additieven aanwezig, dan mag het alcoholgehalte niet groter zijn dan 5%. NB: De garantie dekt niet schade aan de benzineleiding of problemen met het prestatievermogen van de motor die het gevolg zijn van het gebruik van benzine met alkohol. Honda keurt ook niet het gebruik van benzine met methanol goed daar de kwaliteiten hiervan nog niet bewezen zijn voor dit soort motoren.

OLIECARTER VULLENLaat de motor nooit werken met een te kleine olievulling aangezien dit vrijwel onherstelbare schade kan veroorzaken. Schakel de motor uit, leg de machine op een vlakke, horizontale bodem en controleer het oliepeil. Het gebruik van niet-detergente olie of tweetaktolie kan de levensduur van de motor bekorten. OLIEPEIL CONTROLEREN1. Leg de machine plat op een horizontale bodem. 2. Neem de dop van de oliecarter en controleer het oliepeil. De tank moet tot onderaan de schenktuit gevuld zijn [1]. 3. Vul de tank zonodig tot onderaan de schenktuit na met de voorgeschreven oliesoort. Gebruik Honda 4-taktolie of een overeenkomstige detergentolie van goede kwaliteit (SG, SF). Leg de machine bij starten op de grond en houd hem goed vast. Pas op dat het snijgereedschap de grond noch andere voorwerpen raken kan.

Breng de machine naar een andere plaats (indien u de brandstoftank heeft gevuld) en leg hem op vlakke bodem. Kijk of de bougiekabel op de bougie is aangesloten. MOTOR STARTEN KOUDE MOTOR STARTENDe motor moet als koud worden beschouwd wanneer hij in de afgelopen 10 minuten niet langer dan 5 minuten heeft gedraaid. NB: Als de omgevingstemperatuur te hoog is ('s zomers), start de motor wellicht beter zonder gebruikmaking van de starter. START DE MOTOR ALS VOLGT:1. Zet de Aan/Uitschakelaar [2] in de stand START "I". 2. Zet de choke [3] in de stand CLOSE (hefboom omhoog). 3. Druk een paar maal op de plastic benzinepompknop [4] onder de carburator. 4. Trek langzaam aan de startkoordhandgreep [5] tot u weerstand voelt. B3 C12VEILIGHEID[1]C7 C9 C10C1B1 B2 B5A4VEILIGHEIDVEILIGHEIDC7C9 C10C1[2][2][3][4].

7 NL5. Trek thans krachtig aan de handgreep tot de motor start. 6. Zet de choke [3] in de stand OPEN (hefboom omlaag) wanneer de motor op toeren is. VOORZICHTIG:• Trek het starterkoord niet volledig uit. • Laat na starten de handgreep niet los waardoor hij onder de veerkracht terugschiet en de starter beschadigen kan, maar geleid hem met de hand terug. NB: Trek altijd met een forse ruk aan de handle van het starterkoord, anders vonkt de bougie niet voldoende. Plaats de voet of de knie niet op het huis van de aandrijfas om de machine op zijn plaats te houden - dit kan verbuigen van het huis en ten gevolge hebben en de machine onbruikbaar maken. WARME MOTOR STARTENDe motor moet als warm worden beschouwd wanneer hij in de afgelopen 10 minuten langer dan 5 minuten heeft gedraaid.

Ga bij het starten van een warme motor te werk als bij een koude motor, alleen hoeft de choke [1] niet gesloten te worden. NB: Ga bij een moeilijk startende warme motor als volgt te werk:1. Zet de motorschakelaar in de stand OFF (O). 2. Zet de CHOKE-handle in de stand OPEN. 3. Houd de gasknop ingedrukt. 4. Trek 3 à 5 maal aan het starterkoord en laat de gasknop los. 5. Start de motor als bovenbeschreven. VOORZICHTIG:• De motorschakelaar moet in de stand OFF staan (O). • Is dit niet het geval (dus motorschakelaar in de stand ON) dan kan het snijgereedschap bij starten meewentelen en letsel veroorzaken. MOTOR UITSCHAKELEN1. Zet de Aan/Uitschakelaar in de stand (O) [2]. 2. Gebruik deze schakelaar eveneens voor het uitschakelen van de machine bij noodgevallen. Wanneer de motor wordt uitgeschakeld moet u het snijgereedschap rustig laten uitlopen.

GEBRUIKBOSMAAIER AANHAKENStart de machine en haak deze aan het draagstel (zie hoofdstuk Voorbereidingen en voorzorgsmaatregelen). Bij gebruik van de machine moet voorkomen worden dat het draaiende snijgereedschap harde voorwerpen raakt. Houdt het snijgereedschap zover mogelijk van de voeten. Gebruik de machine uitsluitend aangehaakt.

Houdt de machine stevig en met beide handen vast (zie illustraties). Zorg dat u altijd met beide benen op de grond staat tijdens het werken. Las rustpauzes in en varieer de werkposities. VOORZICHTIG:• Laat de machine niet onbelast of langdurig op hoge toeren draaien aangezien dit de motor kan beschadigen, maar laat de gashandle los wanneer u de machine verplaatst. NYLONTRIMMERKOP GEBRUIKENGebruik de Nylontrimmerkop om na het grasmaaien de randen van het gazon af te werken. De trimmerkop is uitermate praktisch voor het maaien van gras aan de voet van een muur, rondom bomen, heggen en plekken waar u met de grasmaaimachine niet bij kunt. Controleer altijd of het snoermes gemonteerd is. SNOER AFWIKKELENIs het snoer beschadigd, dan kan een nieuw stuk afgewikkeld worden door bij maximumtoerental de kop licht aan de grond te tikken. Herhaal dit tot de lengte van het snoer voldoende is.

Wanneer thans de motor gestart wordt zal een te lang snoer automatisch door het mes op de juiste lengte worden afgekort. [5][1][2][2]VEILIGHEIDLees deveiligheidsvoorA4 C11VEILIGHEID.

8 NLSNIJDENNylon snoer snijdt gras netjes af en spaart de schors van boomstammen. Pas evenwel op met jonge planten. Gebruik op harde voorwerpen heeft voortijdige slijtage ten gevolge. Bij het snijden van grasranden kunt u de trimmerkop het beste schuin houden. Voor het maaien van grote gedeelten waar u met de grasmaaimachine niet bij kunt, moet u de trimmer horizontaal heen en weer bewegen. Voor het maaien van grote gedeelten waar u met de grasmaaimachine niet bij kunt, moet u de trimmer horizontaal heen en weer bewegen. DRIETANDSMES GEBRUIKENVOORZICHTIG:• Gebruik geen messen met een diameter groter dan 255 mm. SNIJDENHet drietandmes is uitnemend geschikt voor het maaien van dicht gras, braamstruiken en struikgewas tot een tak- of stamdikte van 2cm. Struikgewas maait u van boven naar beneden met de machine horizontaal. Het gebruik van een grasmes op hard of te dik hout is gevaarlijk.

De machine kan u hierbij uit de handen worden gerukt. Schade of letsel is in dit geval niet uitgesloten. ONDERHOUDNIEUW SNOER MONTEREN1. Druk op de twee lipjes [2] aan weerszijden van de kop om deze te openen. 2. Neem de spoel uit de trimmerkop en verwijder het resterende snoer. 3. Neem 3 meter snoer met een diameter van 2,7 mm en vouw het dubbel. 4. Schuif het midden van de snoer in de klem [5] van de spoel en spoel het snoer op in de aangegeven richting. 5. Klem de twee einden in de tegenover elkaar aangebrachte klemmen [3] (laat aan elke kant 10 cm snoer uitsteken). 6. Druk de spoel in de trimmerkop en steek de uitstekende stukken snoer door de openingen in de zijkant [4]. 7. Breng de kap aan. VOORZICHTIG:• Gebruik alleen de voorgeschreven snoerdiameters (zie Technische gegevens). • Te dik snoer heeft overbelasting van de motor en slecht afsnijden van het gras ten gevolge.

Draag dikke handschoenen om uw handen te beschermen tijdens het vervangen van de nylon snijkop. NASLIJPEN 3/4 TANDSMESEen scherp mes geeft natuurlijk het beste resultaat. Gebruik voor naslijpen een ijzervijl. Is het mes erg bot, gebruik dan een slijpmachine. VOORZICHTIG:• Naslijpen kan het mes uit balans brengen. Als u niet over het benodigde gereedschap beschikt, laat naslijpen dan over aan de dealer. Demonteer het mes. Een gebarsten, verbogen of beschadigd mes moet onmiddellijk worden vervangen. 321VEILIGHEIDC13D2 D3321C11B8VEILIGHEID[3][2][4][5]VEILIGHEIDC13D2 D3.

9 NLDrie- en viertandsmessen kunnen aan beide zijden gebruikt worden (mes omkeren wanneer de ene kant bot is). Tanden worden nageslepen op de afgeschuinde kant (de snede). Alle tanden moeten op dezelfde manier nageslepen worden. NB: Wanneer de bosmaaier met het nageslepen mes abnormaal trilt dan is het mes uit balans. Raadpleeg in dat geval uw dealer Honda. VOORZICHTIG:• Bij slijtage als op de tekening aangegeven moet het mes worden vervangen. [A] Fout[1] Haarscheurtjes[2] Ongelijk profiel en te ver ingesleten[3] Verkeerde en ongelijke hoeken[4] Verkeerd profiel[B] Goed[5] Niet verder naslijpenCARBURATEUR NASTELLENWERKWIJZEStart de motor en laat hem op temperatuur komen. Draai de sproeiernaald [7], afhankelijk van het gewenste toerental, linksom of rechtsom. NB: Bij stationair toerental mag het snijgereedschap niet draaien. ONDERHOUD VAN DE BOUGIE1.

Demonteer om te beginnen [9] de kap [8]. Los de bout [10] met de meegeleverde zeskantsleutel. NB: Onder de motorkap bevinden zich hete en draaiende onderdelen (vliegwielmagneet). De bosmaaier mag in geen geval worden gebruikt zonder de motorkap. 2. Neem de bougiekap van de bougie en draai de bougie met de meegeleverde bougiesleutel uit de cilinderkop. 3. Borstel de elektroden schoon met een staalborsteltje [11]. 4. Zijn de elektroden versleten, dan moet de bougie vervangen worden met een bougie met dezelfde eigenschappen. 5. Meet de afstand tussen de elektroden [12] met een voelermaatje. Moet de afstand nagesteld worden, tik dan voorzichtig met een sleutel of hamer op de bovenste elektrode. 6. Schroef de bougie om te beginnen handvast in de cilinderkop. 7. Haal de bougie verder een halve slag aan met de bougiesleutel. Gaat het om de oude bougie, dan een achtste of een kwartslag voldoende.

VOORZICHTIG:• Een slecht aangehaalde bougie wordt heet en kan de cilinderkop beschadigen. Een te vast aangehaalde bougie eveneens. UMK425E1 UMK435E1Stationair toerental 3 100 ± 200 omw/min.

10 NLMOTOROLIE VERVERSENNB: Olie wordt het snelst en best afgetapt bij warme motor.1. Controleer of de benzinevuldop [2] stevig is vastgedraaid.2. Schroef de olievuldop [1] los, houd de machine boven een geligend blik en ledig het carter [3].3. Vul het carter met een voorgeschreven olie en controleer het oliepeil [4] (zie blz. 6).4. Breng de olievuldop [1] aan.VOORZICHTIG:• Was de handen met water en zeep.NB: Afgewerkte motorolie moet op voorgeschreven wijze worden afgevoerd. De beste manier is, afgewerkte olie in een olieblik te gieten, het blik te sluiten en bij de gemeentereiniging in te leveren. Afgewerkte olie mag onder geen beding bij het huisvuil worden gedaan of buiten op de grind worden gestort.ONDERHOUD LUCHTFILTERHet filterelement is kunststofschuim en dient tot het vangen van vuil dat anders in de motor terecht zou komen en daar schade aan zou richten.

Een vervuild luchtfilter vermindert het motorvermogen en vergroot het brandstofverbruik.VOORZICHTIG:• Laat de motor nooit draaien zonder luchtfilter, omdat dit zou kunnen leiden tot vroegtijdige slijtage van de motor.1. Neem de filterkap [5] van het filterhuis [7] en verwijder vervolgens het filterelement [6].2. Reinig het element in warm zeepsop of met een onbrandbaar oplosmiddel en laat het drogen.3. Dompel het element in schone motorolie en knijp er de overtollige olie uit.4. Breng het element in het filterhuis aan en monteer de kap.TRANSMISSIE NASMEREN1. Neem de bout [9] van het transmissiebuis los.2. Gebruik speciaal lithiumvet (verkrijgbaar bij uw dealer). Steek de tuit van de tube in het boutgat.Knijp in de tube tot het vet uit het boutgat [8] treedt en draai tezelfdertijd het snijgereedschap met de hand om het vet gelijkelijk over de transmissie te verdelen.3.

11 NLONDERHOUDSSCHEMA(1) Vaker bij gebruik in stoffige omgeving.(2) Het onderhoud van dit punt moet door een erkende Honda-dealer.STORINGZOEKENOnderhoud te verrichten volgens de aangegeven tussentijden uitgedrukt in maanden of draaiuren.TijdstipVoor elkgebruikOm de 3 maanden of na 25 uOm de 6 maanden of na50 uLeder jaar of na100 uOnderdeelWerkzaamhedenKoelribben motorblokReinigenSnijgereedschap en kapControlerenBuitenkant transmissiekopReinigenTransmissie NasmerenWerking gashandleControlerenVerking stoknop ControlerenStationair toerental / koppelingControlerenLuchtfilterelementControlerenReinigen (1)Luchtfilterhuis Reinigen(1)Bougie (uitwendig)ReinigenBougie-elektrodenControlerenReinigenCarburateur (uitwendig)ReinigenKabels en verbindingenControlerenBenzineleiding Controleren Om de 2 jaar (zonodig vervangen) (2)Benzinefilter Controleren(2)Koppelingsveer en voeringControleren (2)Carburateur (inwendig)Controleren (2)Nastellen(2)MotorolieControlerenVerversenNa de eerste 10 bedrijfsuren en vervolgensom de 6 maanden of 50 bedrijfsurenBenzinetank (uitwendig)ReinigenKlepspeling Nastellen (2)Bouten en moerenControleren / natrekkenSymptoom Waarschijnlijke oorzaak BladzijdeMotor start niet.

12 NLVERVOER EN OPSLAGVERVOERVervoer of draag alleen een uitgeschakelde machine met de beschermkap op het mes of de trimmerkop. Dragen: In het midden van het aandrijfashuis vastnemen, en in evenwicht houden. Vervoeren: Goed vastbinden en voorkomen dat er benzine uitlekt. OPSLAGWanneer de machine langer dan 2 maanden opgeborgen wordt, moet het onderstaande onderhoud worden uitgevoerd:- Benzinetank ledigen en motor laten draaien tot de carburateurdroogvalt. - Bougie verwijderen en een paar druppels olie op de zuiger gieten(dezelfde olie als die in het oliecarter). - Langzaam aan het starterkoord trekken op de olie over de cilinder-en zuigerwanden te verdelen en bougie in de cilinderkopschroeven. - Plantaardig en ander vuil verwijderen (koelribben, transmissiekop,onder de beplating). - Blanke delen inoliën. - Machine in fabrieksverpakking en droog en koel opbergen.

- Bij staand opgeborgen machine: Motor onderaan en machine vooromvallen behoeden. HET STUUR INVOUWEN (ALLEEN VOOR MODEL U)Om de bosmaaier eenvoudig weg te bergen, kan men het stuur draaien. Ga te werk volgens de onderstaande instructies. VOORZICHTIG:• Draai het stuur altijd rechtsom. • Draai het stuur nooit meer dan een kwart slag. • Het kartelwiel [1] mag niet meer dan 6 slagen worden los gedraaid. UIT DE WINTERBERGING HALEN1. Neem de bougie los, kontroleer of deze schoon is en de afstanden tussen de elektroden juist is. Trek een paar keer aan het starterkoord om eventueel vuil uit te werpen. 2. Draai de bougie handvast aan en voorts met de bougiesleutel goed vast (een achtste tot een kwartslag is voldoende). 3. Kontroleer de smeerolie op vuil en vervolgens het oliepeil. 4. Vul de benzinetank en start de motor.

Zo voorkomt u verontreiniging van de benzine door de oplossing van de wanden van het recipiënt, waardoor de motor slecht gaat functioneren. • Een verstopt carburateur of kleverige kleppen door verouderde of verontreinigde benzine zijn niet door de waarborg gedekt. • De kwaliteit van loodvrije benzine vermindert snel (2 à 3 weken in sommige gevallen), gebruik daarom geen benzine van meer dan een maand oud. Sla niet meer brandstof op dan het strikte minimum voor één maand. ACCESSOIRESCOURANTE ONDERDELEN, VERBRUIKSPRODUCTENAfhankelijk van model worden bepaalde accessoires standaard meegeleverd. Alle accessoires kunnen worden nabesteld. Voor uw veiligheid, is het formeel verboden om het even welke andere toebehoren te stijgen dan die die specifiek voor uw model en soort bosmaaiers worden ontworpen, hierboven op een lijst gezet.

13 NLTECHNISCHEGEGEVENS * Waarden tussen haakjes: machine met een mes voorzien van 3 tanden, 4 tanden.** Het nominale vermogen van de motor in dit document is het nettovermogen gemeten volgens ISO 8893 en geleverd met een productiemachine GX25T bij 7 000Omw./min. (Nettovermogen) en SAE J1349 bij 5 000 Omw./min. (Max. netto paar van). Massaproductiemotoren kunnen hiervan afwijken.

14 NL* Waarden tussen haakjes: machine met een mes voorzien van 3 tanden, 4 tanden.** Het nominale vermogen van de motor in dit document is het nettovermogen gemeten volgens ISO 8893 en geleverd met een productiemachine GX35T bij 7 000Omw./min. (Nettovermogen) en SAE J1349 bij 5 500 Omw./min. (Max. netto paar van). Massaproductiemotoren kunnen hiervan afwijken. Het uiteindelijke vermogenis afhankelijk van vele factoren, zoals bedrijfstoerental, omgevingscondities, onderhoud e.d.MODELSUMK435E1U9ET LEETTECHNISCHE GEGEVENSBeschrijvingskode HALF HAKFFuntie Lang gras en struikgewas maaienAfmetingen L x b x h mm1 870 x 671 x 521(1 899 x 671 x 507)*1 870 x 384 x 258(1 899 x 384 x 257)*Drooggewicht (zonder mes) kg 7,53 7,22MOTORModel GX35TBeschrijvingskode GCAMTType 4-Takt, 1 cilinder verticale kopklepmotorCylinderinhoud cm335,8Boring / Slag mm 39 x 30Nettovermogen** (ISO 8893) kW/Omw.
