Pagina 1/7
Edition: Revision . 4 – 25 06.202 - – RaR - 00 DE/EN
Originalfassung
DE BETRIEBSANLEITUNG ROHRAUSKLINKMASCHINE
Übersetzung / Translation
EN USER MANUAL TUBE AND PIPE NOTCHER
RAM22
HOLZMANN - MASCHINEN GmbH www.holzmann maschinen.at 2
RAM22

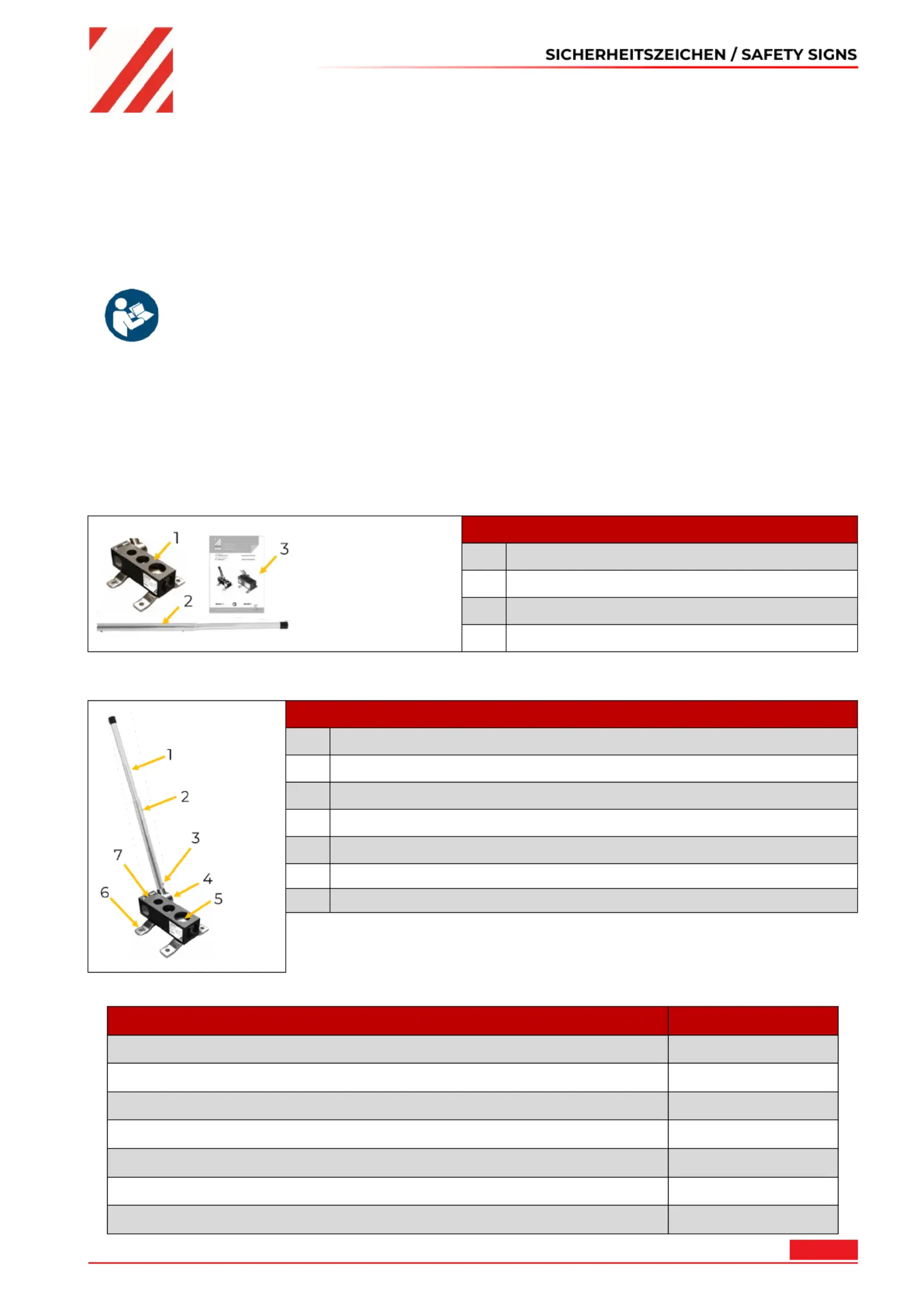

1 SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER
SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihres
Produkts aufmerksam durch und machen Sie sich mit den Bedienelementen des
Produkts gut vertraut, um das Produkt ordnungsgemäß zu bedienen und so Schäden
an Mensch und Produkt vorzubeugen.
EN
READ THE USER MANUAL! Read the user and maintenance carefully and get familiar
with the controls in order to use the product correctly and to avoid injuries and
product defects.
DE Warnschilder und/oder Aufkleber am Produkt, die unleserlich sind oder die entfernt wurden, sind
umgehend zu erneuern!
EN readable -Missing or non safety stickers have to be replaced immediately!
2 TECHNIK / TECHNIC
2.1 Lieferumfang / Delivery content
Beschreibung / Description
1 Produkt / product
2 Abzugshebel / lever
3 Betriebsanleitung / user manual
2.2 Komponenten / Components
2.3 Technische Daten / Technical data
Spezifikation / Specification RAM22
Rohrdurchmesser / tubing capacity Ø 15 / 18 / 22 mm
max. Wandstärke / max. wall thickness 3 mm
Abzugshebellänge / lever length 910 mm
Produktmaße (L x B x H) / product dimension (L x W x H) 1 9 290 x 80 x 23 mm
Verpackungsmaße (L x B x H) / packaging dimension (L x W x H) 530 x 200 x 100 mm
Nettogewicht / net weight 6,5 kg
Bruttogewicht / gross weight 6,9 kg
Beschreibung / Description
1 Abzugshebel / lever
2 Sicherungsstift / locking pin
3 Befestigungsschraube / fixing screw
4 Exzenterübersetzung / eccentric force support
5 Ausklinköffnung / notch opening
6 Montagebohrung / mounting hole
7 Ausklinker / notcher
HOLZMANN - MASCHINEN GmbH www.holzmann maschinen.at 3
RAM22
2.4 Bestimmungsgemäße Verwendung / Intended use
(DE) Bestimmungsgemäße Verwendung: als Rohrausklinkmaschine für Rohre aus
Stahl/Aluminium oder anderen metallischen Werkstoffen, sicher montiert (horizontal oder vertikal)
auf einer Werkbank, und betrieben innerhalb der einem Arbeitstisch oder soliden Wand
technischen Grenzen des Produkts.
(EN) Intended use: as a tube and pipe notcher for pipes and tubes of steel/aluminium or other
metallic materials, securely mounted (horizontally or vertically) on a workbench, work table or solid
wall and operated within the technical limits of the product.
2.5 Verbotene Anwendung / Prohibited use
(DE) Änderungen der Konstruktion.
Betreiben des Produkts außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
Bearbeiten von Federn oder anderen elastischen Gegenständen.
Entfernen der an dem Produkt angebrachten Sicherheitskennzeichnungen.
(EN) Changes to the design.
Operating the product outside the technical limits specified in this manual.
Proceeding springs or other elastic objects.
Removing the safety markings attached to the product.
2.6 Produktsicherheitshinweise / Product safety information
(DE) Achten S n sicheren Stand und montieren Sie beim Arbeiten auf eine ie das Produkt
(horizontal oder vertikal) einem Arbeitstisch fest auf einer Werkbank, oder soliden Wand. Auf
Quetschgefahren achten, Finger oder sonstige Körperteile von beweglichen Teilen des Produktes
fernhalten. Belasten Sie dieses nur innerhalb der angegebenen max. technischen Grenzen. Stellen
Sie sicher, dass Dritte einen entsprechenden Sicherheitsabstand zum Produkt einhalten, und
halten Sie insbesondere Kinder vom Produkt fern bzw. lagern sie es außerhalb der Reichweite von
Kindern. Benutzen Sie die empfohlene persönliche Schutzausrüstung (Schutzhandschuhe der
Kategorie II, Schutzbrillen, Arbeitskleidung) für Blechbearbeitung um etwaige Verletzungen beim
Hantieren von Werkstücken zu vermeiden.
(EN) When working, ensure a secure stand and mount the product y (horizontally or vertically) firml
on a workbench, Keep hands and work table or solid wall. Warning against hand injuries (bruises)!
other body parts away from moveable parts. Operating the machine only inside the limits specified
in this manual. Ensure that third parties maintain a safe distance from the product, and in
particular keep children away from the product or store it out of the reach of children. Use the
recommended personal protective equipment (category II gloves, safety goggles, work clothes) for
sheet metal working to avoid possible injuries when handling workpieces.

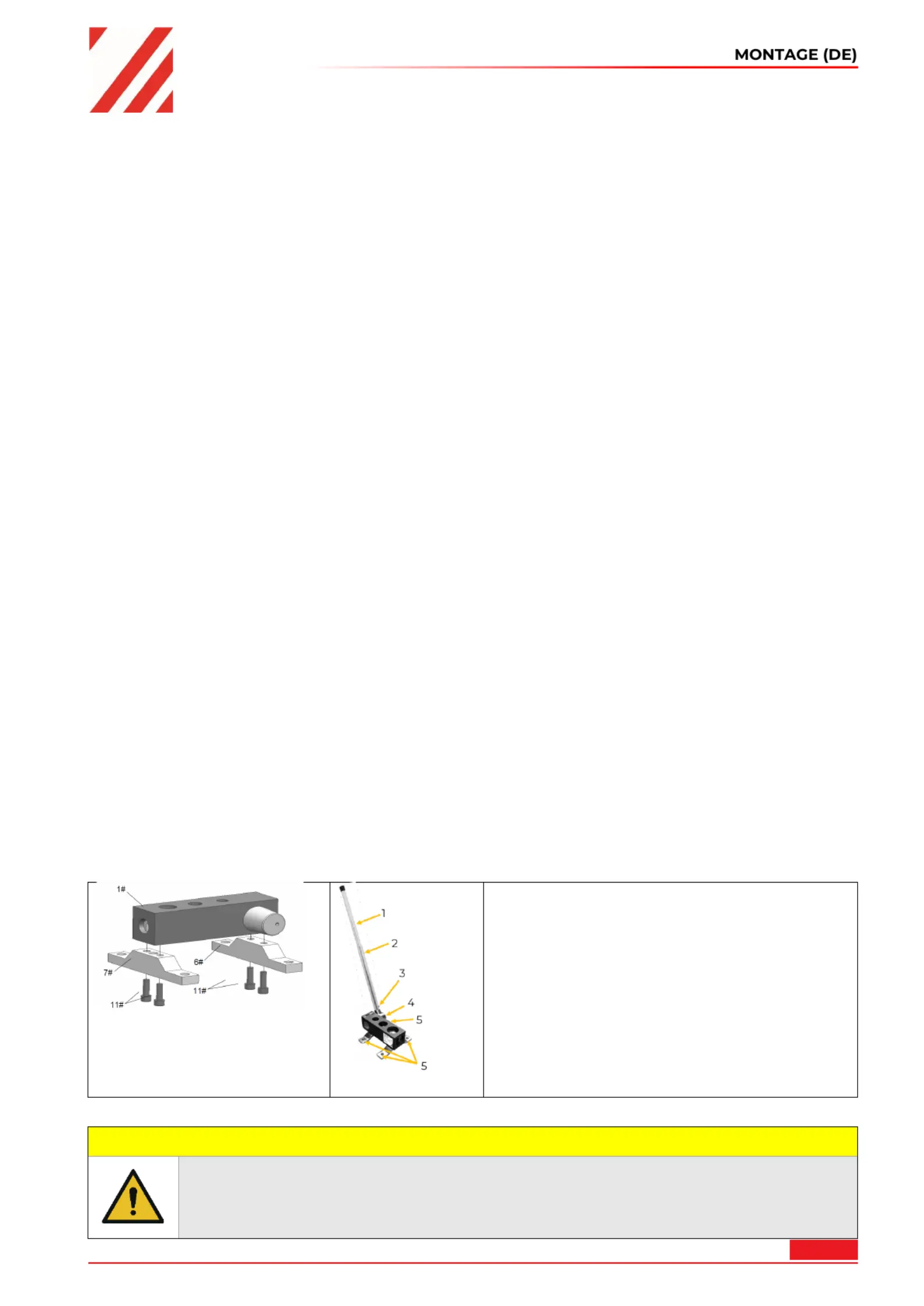

3 MONTAGE (DE)
1. Abzugshebel (1) auf Exzenterübersetzung
(4) setzen und mit Befestigungsschraube
(3) fixieren
2. Abzugshebel soweit herausziehen, bis
Sicherheitsstift (2) einrastet
3. Produkt in gewünschter Position an
Montagelöchern (5) mit geeigneten
Befestigungsmittel fixieren
4 BEDIENUNG
V OR S I C H T
Die scharfen, bearbeiteten Kanten von Rohren und Leitungen können bei der
Handhabung zu Schnittverletzungen führen. Durch geeignete persönliche
Schutzausrüstung und einfache Hilfsmittel (Handmagnete, Handsauger,
Trageklemmen, Trageklauen) können diese Verletzungen verhindert werden.
