Installation Instructions

For Small Grounding Kit

99411399

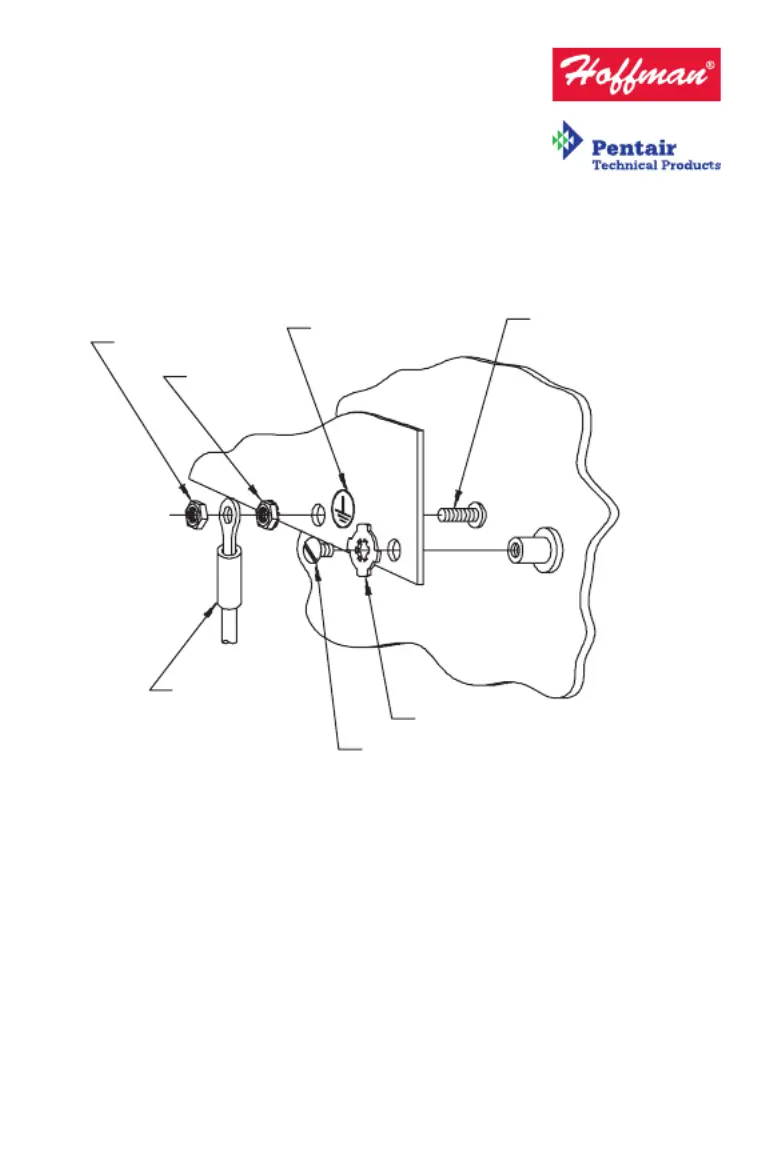

Panel Screws Enclosed

Grounding Label

Keps Nut

10–32 Hex Nut

Ground Wire

(not included)

Panel Screw

Lockwasher

10–32x5/8 Screw

1. Insert the 10-32x5/8 screw through the hole in the panel as shown.

2. Secure screw with keps nut. The keps nuts must penetrate into the

paint to ensure electrical continuity.

3. Attach the ground wire and secure with 10-32 hex nut as shown.

4. Install the lockwasher under one of the screws securing the panel to

ensure grounding between the panel and the enclosure. Recommend-

ed torque for grounding washer not to exceed 30 in-lbs.

5. Attach included grounding label adjacent to the bolt as shown.

PH 763 422 2211 • hoffmanonline.com 87568836

Rev. B

P/N 93217001
