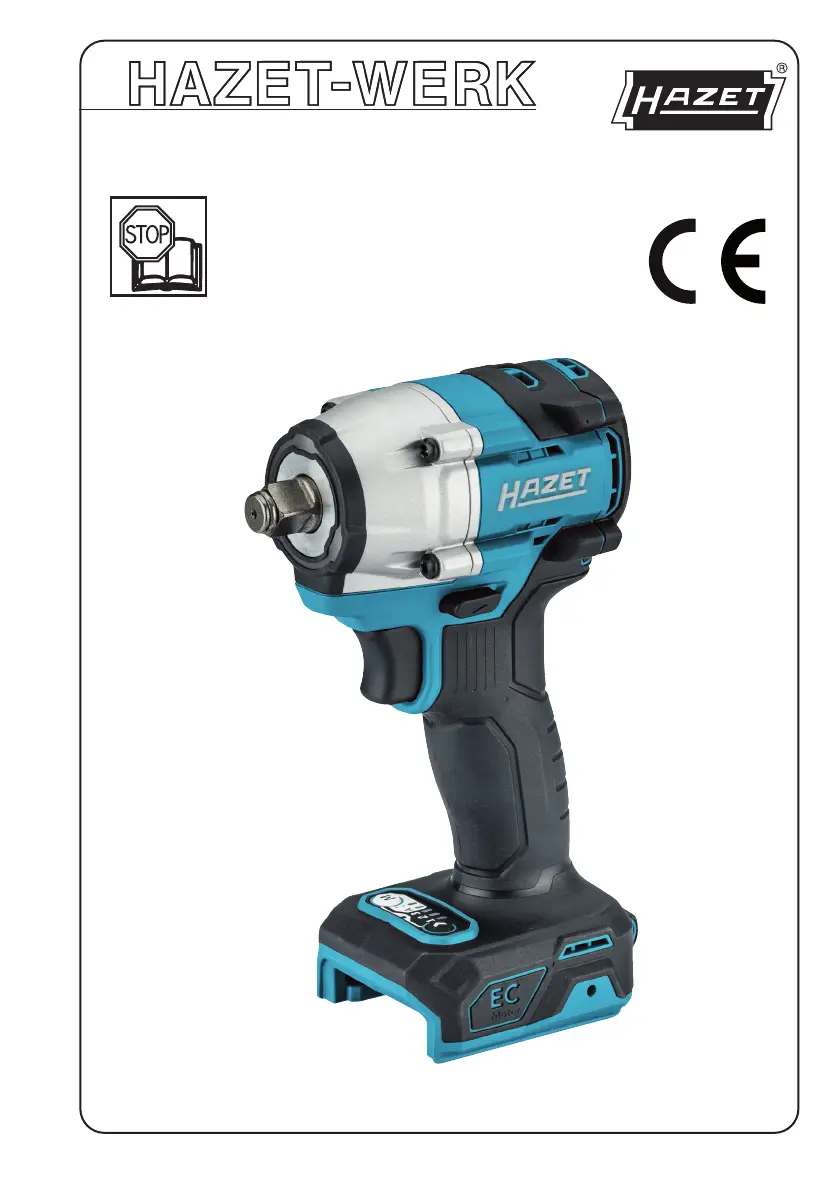

Hazet 9512-600 Handleiding

49[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. deGebruikte symbolen in deze handleiding WAARSCHUWING. Verwijst naar dreigend gevaar. Het niet in acht nemen van deze waarschuwing kan leiden tot de dood of zeer ernstige verwondingen. OPGELET. Verwijst naar een mogelijk gevaarlijke situatie. Het niet in acht nemen van deze waarschuwing kan resulteren in gering letsel of materiële schade. OPMERKINGVerwijst naar tips en belangrijke informatie. Symbolen op het elektrisch gereedschapV Volt/min Draaisnelheid Lees de instructies Informatie over de afvoer van het afgedankt gereedschap (zie pagina 55). Voor uw eigen veiligheid WAARSCHUWING.

Voordat u het elektrisch gereedschap gebruikt, lees het volgende: deze gebruiksaanwijzing, de "Algemene veiligheidsinstructies" over de omgang met elektrisch gereedschap in de bijgesloten brochure , de actueel geldige regels en wetgevingen voor het voorkomen van ongevallen op de plaats van gebruik. Dit elektrisch gereedschap is gemaakt volgens de nieuwste technieken en in overeenstemming met de erkende veiligheidsvoorschriften. Desalniettemin kan het elektrisch gereedschap tijdens het gebruik een gevaar voor lijf en leven van de gebruiker of derden veroorzaken en kan het elektrisch gereedschap materiële schade veroorzaken. De draadloze slagschroevendraaier mag alleen worden gebruikt volgens het beoogde gebruik worden gebruikt, als het in perfecte staat verkeertStoringen die de veiligheid verminderen moeten direct worden gerepareerd.

Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. ■Houd het elektrisch gereedschap vastaan de geïsoleerde greepvlakken, als u een handeling uitvoert waarbij hetschroevendraaier in contact kan komenmet verborgen bedrading. Als de schroevendraaier in aanraking komt meteen onder stroom staande draad, kan deblootgestelde metalen onderdelen vanhet elektrisch gereedschap onder stroomzetten en de gebruiker een elektrischeschok geven. Geluid en trillingHet geluidniveau en trillingswaarden werden bepaald in overeenstemming met EN 62841. Het A-geëvalueerde geluidniveau van het elektrisch gereedschap is typisch:–Geluidsdrukniveau LpA: 87 dB(A);–Geluidsvermogen LWA: 95 dB(A);–Onzekerheid: K = 3 dB.

50[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. deVOORZICHTIG. De aangegeven waarden hebben betrekking op nieuwe elektrische gereedschappen. Door het dagelijks gebruik kunnen het geluidniveau en trillingswaarden veranderen. OPMERKINGDe opgegeven totale trillingswaarde(n) en de opgegeven geluidsemissiewaarde in dit informatieblad werden gemeten in overeenstemming met een gestandaardiseerde meetmethode conform EN 62841 en kunnen worden gebruikt voor vergelijkingen met ander gereedschap. Dit kan worden gebruikt voor een voorlopige beoordeling van de blootstelling. De gespeciceerde trillingsemissiewaarde representeert de primaire toepassingen van het gereedschap. Als het gereedschap echter wordt gebruikt voor andere toepassingen, met verschillende accessoires of in slecht onderhouden toestand, kan het trillingsniveau verschillen.

Dit kan het blootstellingsniveau signicant verhogen tijdens de werkduur. Om een nauwkeurige inschatting van de het blootstellingsniveau aan trillingen te maken, is het ook noodzakelijk rekening te houden met de tijd waarin het gereedschap is ingeschakeld of ingeschakeld maar niet in gebruik is. Dit kan het blootstellingsniveau signicant verlagen tijdens de werkduur. Bepaal ook aanvullende veiligheidsmaatregelen om de gebruiker te beschermen tegen de eecten van trillingen zoals: onderhoud van het gereedschap en de accessoires, de handen warmhouden, werkpatronen organiseren etc. WAARSCHUWING. De trillings- en geluidsemissie tijdens het werkelijk gebruik van het elektrisch gereedschap kunnen verschillen van de opgegeven totale waarde; Om de gebruiker te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen. VOORZICHTIG.

aanhaalmoment Nm 406Gewicht in overeenstemming met de 'EPTA procedure 01/2003' (zonder accu)kg 1,17Accu 18VGewicht van de accu kg0,40,7Gebruikstemperatuur -10-40°COpslagtemperatuur < 50°COplaadtemperatuur 4-40°CLaderOverzicht (zie afbeelding A)De nummering heeft betrekking tot de illustratie van het gereedschap op de pagina met afbeeldingen. 1 1/2" aandrijfvierkant2 Instelbare snelheidsschakelaar3 Bedieningspaneel voor de snelheid4 Ledlampje5 Richtingskeuzeschakelaar (voorwaarts/middenvergrendeling/achterwaarts)6 RiembevestigingVoor het bevestigen van een band of polsband om vallen te verhinderen. 7 Riemclip8 Opening9512-6009500-025 9500-059500-025 9500-059500-18 / 9501-1018.

51[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. de9 BevestigingsschroefGebruiksaanwijzing WAARSCHUWING. Verwijder de accu voordat u werkzaamheden aan uw elektrisch gereedschap uitvoert. Voor het inschakelen van het gereedschapPak de slagschroevendraaier uit en controleer of er onderdelen ontbreken of defect zijn. OPMERKINGDe accu‘s zijn bij levering niet volledig opgeladen. Voorafgaand aan het eerste gebruik moeten de accu‘s volledig worden opgeladen. Raadpleeg de gebruiksaanwijzing van de oplader. De accu installeren/vervangen■Druk de opgeladen accu in het elektrisch gereedschap totdat hij vastklikt (zie afbeelding B). ■Om hem te verwijderen drukt u op de vrijgaveknop (1) en trekt u de accu (2) eruit(zie afbeelding C). VOORZICHTIG. Als het gereedschap niet wordt gebruikt, moeten de accucontacten worden beschermd.

Losse metalen delen kunnen de contacten kortsluiten; gevaar voor explosie en brand. Afneembare riemclipUw gereedschap is voorzien van een verwijderbare riemclip (7) die aan de zijkant van het gereedschap kan worden bevestigd voor een eenvoudig transport. ■Verwijder het accupack uit het apparaat. ■Breng de ribbel in één lijn met het gat van de riemclip (7) met de opening (8) en het gat met de schroefdraad aan de basis van het gereedschap (zie figuur D). ■Plaats de bevestigingsschroef (9) en maak de schroef vast met een schroevendraaier(niet inbegrepen). Riembevestiging■Een riembevestiging (6) is voorzien om eenpolsband (niet inbegrepen) te bevestigenom de kans op het laten vallen van uwgereedschap te beperken. Wikkel de bandrond uw pols als u het gereedschap draagt(zie afb. E). Installeer en verwijder de slagmoerkoppeling (zie figuur F)VOORZICHTIG.

Voordat u werkzaamheden uitvoert aan het elektrisch gereedschap, moet u de keuzeschakelaar 5 op de middelste positie zetten. Zorg ervoor dat de slagmoerkoppeling en het montagegedeelte niet beschadigd zijn voordat u de slagmoerkoppeling installeert.

■Lijn de vierkante slagmoerkoppeling uitmet de vierkante koppeling 1 en duw deslagmoerkoppeling zo ver mogelijk op devierkante koppeling. ■Tik er indien nodig licht op. ■Om de slagmoerkoppeling te verwijderen, trekt u deze er gewoon af. WAARSCHUWING. De slagmoerkoppeling kan heet worden na langdurig gebruik. Gebruik beschermende handschoenen bij het verwijderen van de slagmoerkoppeling van het gereedschap of laat de slagmoerkoppeling eerst afkoelen. Richtingskeuze (zie afbeelding G)VOORZICHTIG. Verander de draairichting alleen als het elektrisch gereedschap tot stilstand is gekomen. Beweeg de richtingskeuzeschakelaar 5 naar de gewenste positie:■Schuif de keuzeschakelaar naar links ombouten of moeren vast te draaien. ■Schuif de keuzeschakelaar naar rechts ombouten of moeren los te draaien.

■Zet de keuzeschakelaar in de stand "UIT"(middenvergrendeling) om de kansop onbedoeld starten te verminderenwanneer het apparaat niet in gebruik is. OPMERKINGDe slagschroevendraaier werkt alleen als de richtingskeuzeschakelaar volledig naar links of naar rechts is ingeschakeld. WAARSCHUWING. Accugereedschap is altijd in bedrijfstoestand. Daarom moet de keuzeschakelaar altijd in de middelste positie worden vergrendeld wanneer het gereedschap niet in gebruik is of wanneer het aan uw zijde wordt gedragen.

52[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. deGebruiksmodus (zie afbeelding H)Uw gereedschap is uitgerust met een snelheidsregelingspaneel 3, dat zich op de voet van het gereedschap bevindt. Het bestaat uit de bedieningsknop voor de aandrijving, de "M"-knop en ledindicatoren voor de werkmodi. De "T" wordt gebruikt om uit drie modi te kiezen om de instelling aanhaalmoment, rotatiesnelheid (RPM) en slagsnelheid (IPM) voor een toepassing aan te passen. De modi 1, 2 en 3 zijn de enige modi waarbij de snelheid wordt geregeld door de triggerschakelaar met variabele snelheid. Om de gebruiksmodus te selecteren:■Controleer eerst de actieve modus. Drukdirect op de bedieningsknop voor deaandrijving zonder de triggerschakelaar aan te raken. De ledindicator onder het modusnummer gaat branden om de actieve modusinstelling aan te geven.

■Druk kort op de drive-knop (minder dan 0,5 seconde) om door de 3 modi teschakelen. Elke keer drukken verandertéén koppelniveau. Zie de onderstaandetabel voor meer informatie. "A" is een speciale modus, die is ontworpen om te worden gebruikt met zowel voorwaartse rotatie voor het aandraaien van de bouten of moeren als omgekeerde rotatie voor het losmaken van de bouten of moeren. ■Vooruit: bout automatische stopmodus;het gereedschap stopt na het aanbrengenvan een aantal stoten om te voorkomendat het te strak wordt vastgemaakt. ■Omgekeerd: losdraaimodus; hetgereedschap stopt automatisch zodra hetde bout/moer heeft losgemaakt. De "" modus is bedoeld voor het vastdraaien van schroeven in hout. De "M" knop gebruiken:Druk direct op de knop "M" zonder de triggerschakelaar aan te raken. Het bijbehorende controlelampje brandt om de actieve modus aan te geven.

53[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. deAchterwaartse rotatie:Controlelampje op bedieningspaneelWerkmodusMaximale SPM (slagen per minuut)Toepassing1 1000Fijn afgestemd losmaken van kleine bouten en moeren. 2 2700 Matig losdraaimoment. 3 3750Maximaal losdraaimoment. A /Losdraaien met automatische stop. /Verhoog de schroefsnelheid aanzienlijk bij het losdraaien van houtschroeven. AAN; UIT WAARSCHUWING. Wijzig de gebruiksmodus niet terwijl het gereedschap draait. Plotselinge verandering van het koppel kan leiden tot verlies van controle, wat mogelijk letsel of schade aan het gereedschap of werkstuk veroorzaakt. OPMERKINGDe gebruikte modus moet geschikt zijn voor het gebruikte hout of metaal. De gebruiker moet de juiste modus selecteren op basis van de toepassing. OPMERKINGDe ledindicator wordt ongeveer 1 minuut nadat de triggerschakelaar is losgelaten, uitgeschakeld.

OPMERKINGWanneer het gereedschap vervolgens wordt ingeschakeld, keert de gebruiksmodus terug naar de vorige instelling. Het elektrisch gereedschap inschakelen (zie afbeelding I)■Schakel het gereedschap in:Druk op de triggerschakelaar 2. De triggerschakelaar met variabele snelheid levert een hogere snelheid met verhoogde druk en lagere snelheid met verminderde druk. ■Het gereedschap uitschakelen:Laat de schakelaar los. Ledlampje (zie afbeelding J)Houd de “aandrijfbesturing knop ” en “M “ knop 2 seconden tegelijkertijd ingedrukt totdat de vijf controlelampjes knipperen. Dit geeft aan dat het gereedschap de instelmodus voor de helderheid van de werklamp heeft geopend. In de instelmodus voor de helderheid van de werklamp zal de helderheid telkens wanneer de triggerschakelaar wordt ingedrukt naar het volgend niveau schakelen en worden de volgende zes helderheidsniveaus doorlopen.

54[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. deDe volgende keer dat het gereedschap wordt ingeschakeld, zal de geheugenfunctie het laatste helderheidsniveau van de werklamp onthouden en opnieuw oproepen. De lamp gaat automatisch ongeveer 10 seconden nadat de triggerschakelaar wordt losgelaten uit. Schroeven, moeren en bouten vastdraaien en losdraaien (zie afbeelding K)Moeren en bouten vastdraaienGebruik de zeskantaansluiting die overeenkomt met de moer of bout. Selecteer een juiste werkmodus, afhankelijk van het type of de grootte van de bout en moer. Voordat u aan uw taak begint, moet u altijd een testbewerking uitvoeren om de juiste bevestigingstijd voor uw bout of moer te bepalen. Het is raadzaam om dit te oefenen of een stuk restmateriaal en daarmee de beste modusselectie te bepalen. ■Stel de richtingskeuzeschakelaar 5 in op voorwaartse instelling.

■Houd het gereedschap stevig vast en plaats de koppeling over de bout of moer. Zorg ervoor dat de volledige lengte van de boutkop of moer volledig in de koppeling zit. ■Druk op de triggerschakelaar met variabele snelheid 2 om de slagschroevendraaier in te schakelen. Begin langzaam en verhoog de snelheid als aangedraaid wordt. Verlaag de snelheid en breng het gereedschap tot stilstand. Als deze procedure niet wordt gevolgd, heeft het gereedschap de neiging om te draaien bij het eindpunt. ■Bevestig de bout of moer met het juiste aanhaalmoment. ■Controleer na het bevestigen altijd het aanhaalmoment met een momentsleutel. Als de schroeven of moeren te strak zitten, verminder dan de impacttijd. OPMERKING:■Houd het gereedschap recht langs de asvan de bout of moer. ■Een te groot aanhaalmoment kan de bout/moer of koppeling beschadigen.

Bij het werken boven het hoofd en om te voorkomen dat de losgemaakte bevestigingsmiddelen op de grond vallen, wordt het aanbevolen om bij dit werk de "A"-modus te gebruiken. ■Dena o interruptor de pré-seleção dadireção 5 para trás. ■Segure rmemente a ferramenta ecoloque a chave sobre o parafuso ouporca. Certique-se de que toda a cabeçado parafuso ou porca está devidamenteencaixada na chave. ■Pressione o interruptor do gatilho davelocidade variável 2 para ligar a chavede impacto. Quando o xador estiversolto, a ferramenta pára de funcionar. Se necessário, esta ferramenta tambémlhe permite continuar a pressionar ointerruptor do gatilho para retirar a porcado parafuso comprido. Onderhoud en verzorging WAARSCHUWING. Verwijder de accu voordat u werkzaamheden aan uw elektrisch gereedschap uitvoert. Reiniging■Reinig het elektrisch gereedschap ende ventilatiesleuven regelmatig.

Hetreinigingsinterval is afhankelijk van hetmateriaal en de duur van het gebruik. ■Blaas het binnenste van de behuizing ende motor regelmatig schoon met drogeperslucht. Reserveonderdelen en accessoiresVoor andere accessoires, in het bijzonder gereedschap en polijsthulpmiddelen, zie de catalogi van de fabrikant. Opengewerkte tekeningen en lijsten met reserveonderdelen zijn terug te vinden op onze homepage:.

55[ +49 (0) 21 91 / 7 92-0 • ^ hazet. de • ] info@hazet. deInformatie over de afvoerWAARSCHUWING. Zorg dat defect en afgedankt elektrisch gereedschap niet gebruikt kan worden: accugereedschap door het verwijderen van de accu. Alleen EU-landenGooi het elektrisch gereedschap niet bij het huishoudelijk afval. In overeenkomst met de Europese Richtlijn 2012/19/EU betreende afgedankte elektrische en elektronische apparatuur en omzetting naar nationale wetgeving moet afgedankt elektrisch gereedschap apart worden ingezameld en gerecycled op een milieuvriendelijke manier. Grondstoffen terugwinnen in plaats van afval verwijderen. Apparaten, accessoires en verpakking moeten worden gerecycled op een milieuvriendelijke manier. Plastic onderdelen kunnen aan de hand van het materiaaltype worden gerecycled. WAARSCHUWING. Gooi accu‘s nooit met het huisafval, in vuur of water weg.

Open verbruikte accu‘s nooit. Alleen voor EU-landen:In overeenstemming met de Richtlijn 2006/66/EC moeten defecte of verbruikte accu‘s worden gerecycled. OPMERKINGVraag uw verkoper over mogelijkheden voor de afvoer. -ConformiteitsverklaringHierbij verklaren wij dat het product beschreven in de 'Technische specicaties' conform de volgende standaarden en normatieve documenten is:EN 62841 in overeenstemming met de regelgevingen van de Richtlijnen 2014/30/EU, 2006/42/EC, 2011/65/EU. Verantwoordelijk voor de technische documentatie:Uitsluiting van de aansprakelijkheidDe fabrikant en zijn vertegenwoordigers zijn niet verantwoordelijk voor schade of gederfde winst als gevolg van werkonderbrekingen veroorzaakt door het product of door een onbruikbaar product.

De fabrikant en zijn vertegenwoordigers zijn niet verantwoordelijk voor schade veroorzaakt door onjuist gebruik van het product of door het gebruik van het product met producten die afkomstig zijn van andere fabrikanten. Verantwoordelijk voor de technische documentatie: HAZET-WERK Hermann Zerver GmbH & Co.
