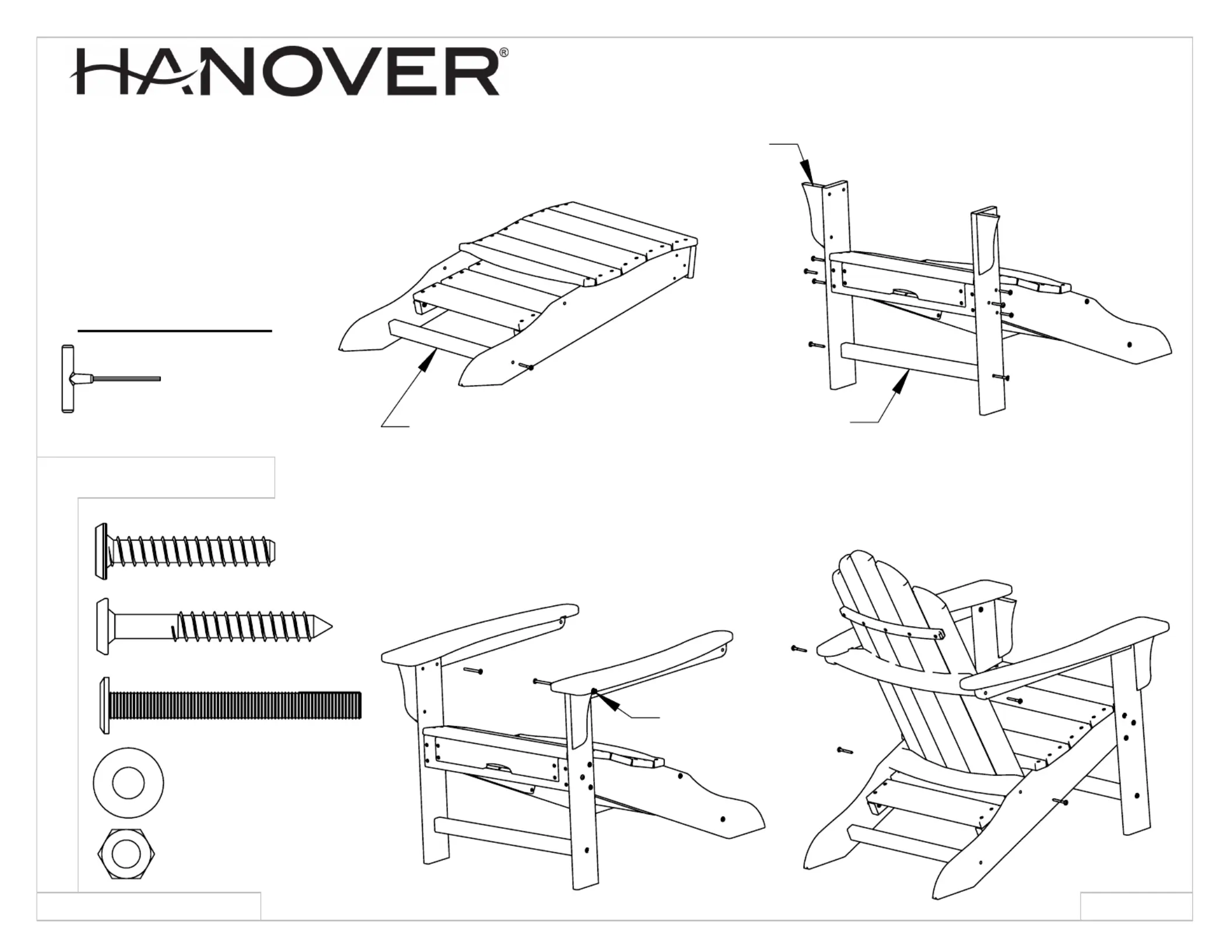

Step 1

Attach short brace to rear legs

using (2) 2" screws

B

B

4MM HEX KEY, ALLEN, T-HANDLE

(INCLUDED), 7/16 WRENCH

B -.273 X 2.00 SOCKET WAFER A

8

C-1/4-20 X 2-1/4 WAFER SHCS

2

D-1/4 FLAT WASHER

2

2

E-1/4-20 NYLOCK NUT

6

A - .273 X 1.50 SOCKET WAFER B

QTY. DESCRIPTION

short brace

LONG BRACE

WING

FACES

FRONT

Step 2

Attach front legs to seat

using (6) 1½" screws

Attach long brace

using (2) 2" screws

A

B

B

A

C

Step 3

Attach arms to front leg using

(2) 2-1/4" bolt, nut and washer

D,E

B

B

B

B

Step 4

Attach back to seat

using (2) 2" screws

Attach back to arm

using (2) 2" screws

MODEL: HVLNA15

TOOLS NEEDED

__(1) Seat

__(1) Back

__(2) Front legs

__(2) Arms

__(1) Long brace

__(1) Short brace

__(1) Hardware pack

HARDWARE IS COATED STAINLESS STEEL UNLESS OTHERWISE SPECIFIED

6/25/2015

ASSEMBLY INSTRUCTIONS
