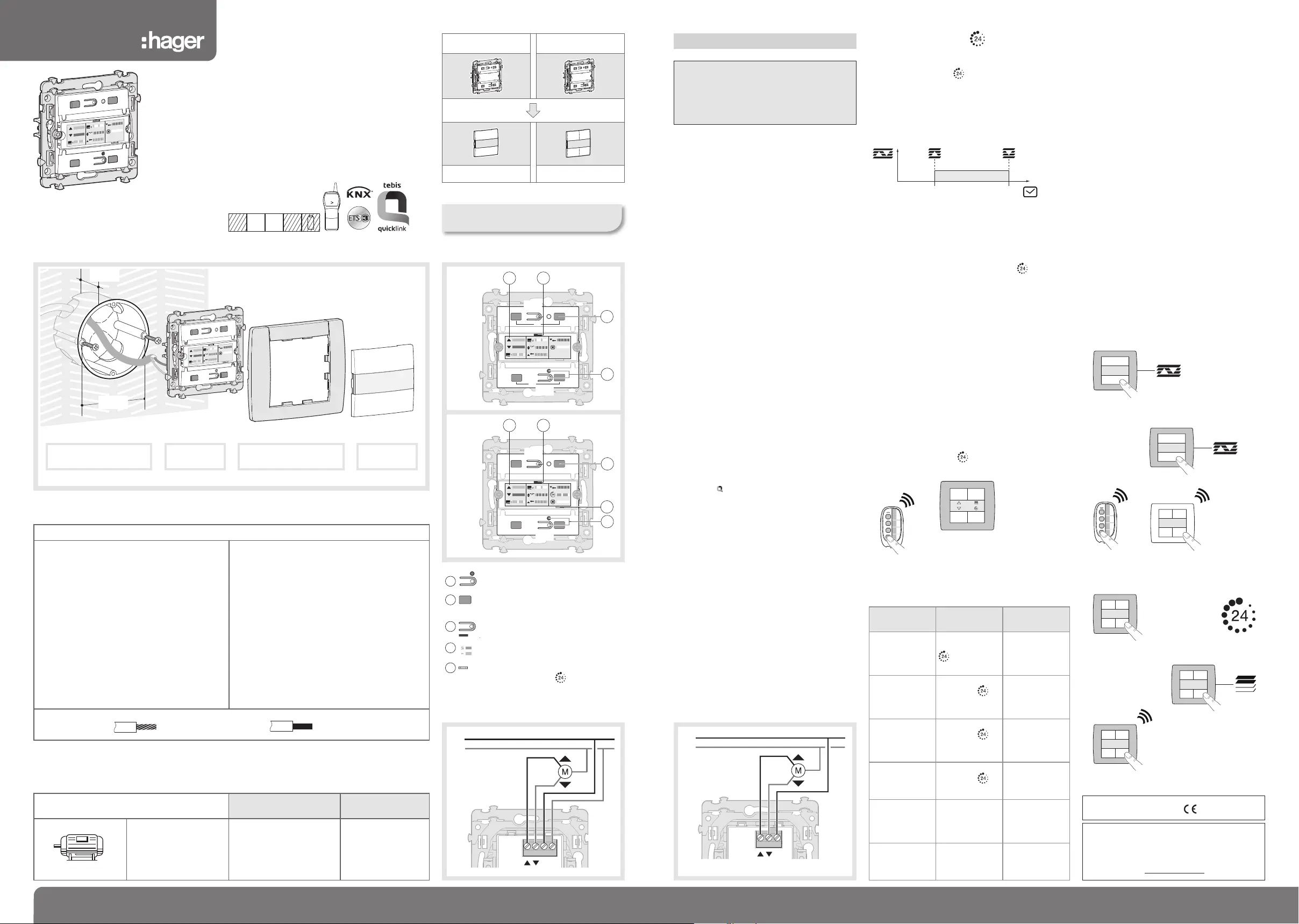

16T7640_00b

6T7640_00b

60 mm

40 mm

AI1_WKT42x_T1_02

Montage

2

1

3

Boîte d’encastrementMécanisme Plaque décorative

4

Enjoliveur

Caractéristiques techniques

Caractéristiques électriques

Tension d’alimentation

Environnement

T° de fonctionnement

T° stockage

Résistance max. à l'humidité ambiante

IK

Indice de protection

Fréquence d'émission

Portée maximale

Rapport cyclique d’émission

Catégorie du récepteur

Normes

Dimensions (Lxlxh)

Protection en amont

230V AC +10% -15% 50/60Hz

0 °C —> + 45 °C

-20 °C —> + 60 °C

95% à 20°C

IK04

IP20

868.3 MHz

30m dans l'habitat, 100m en champ libre

1%

2

EN 60669-2-1 / EN 301489-3 / EN 300220-2 /

EN 50491-3 / EN 50428

75x75x40 mm

disjoncteur ou fusible 10A

Raccordement :1 x 0,75 —> 2 x 2,5 mm

2

1 x 0,75 —> 2 x 2,5 mm

2

Description

Raccordement WKT421, WKT423

B

A

CD

1

2

cfg

fct

K

J

L

L

N

N

E

A

CD

B

WKT422

3

1

2

4

cfg

fct

K

J

WKT421

WKT422

WKT423

¢

WKT421

Commande volets kallysta 4 fils radio

WKT422

Commande volets kallysta 3 fils +

répétition radio

WKT423

Commande volets kallysta 4 fils +

répétition radio

•

WKT421WKT422, WKT423

WKT902xWKT904x

Présentation du produit

Les commandes volets WKT42x permettent la

commande d’ouvrants tels que volets roulants,

stores à bannes, stores à lamelles … et

s’installent à la place d’interrupteurs existants.

Ils peuvent être commandés à distance grâce

à des émetteurs radio (bouton poussoir radio

kallysta, télécommandes) qui font partie du

système tebis.

Ils s’utilisent avec les enjoliveurs WKT902x

et WKT904x et s’associent aux plaques

décoratives kallysta.

Paramétrage usine

WKT421

Par défaut, les boutons poussoirs 1 et 2 B

sont paramétrés en fonction montée/descente.

WKT422, WKT423

Ces mécanismes sont équipésde 4 boutons :

• Les boutons 1 et 2 sont utilisés pour faire

monter ou descendre les volets.

• Le bouton 3 permet de mémoriser le niveau

de fermeture souhaité.

Au préalable, positionnez le volet à l'état

haut. Pour mémoriser un niveau, placez le

voletdans la positon souhaitée à l’aide des

boutons 1 et 2.

Un appui long (> 5 s.) sur le bouton 3

enregistre cet état. Un appui bref appelle le

dernier niveau mémorisé.

• Le bouton 4 est utilisé pour activer la

fonction répétition.

Configuration (bouton J)

Après la première mise sous tension, il faut

attendre 15 secondes avant de procéder à une

configuration.

• : configuration sans outil, voir

notice 6T7952 livrée avec les récepteurs

radio.

• E-mode TX100/B V2.6.0 ou supérieure :

descriptif des fonctions du produit disponible

chez le constructeur.

• S-mode ETS3 ou > via TR131: base de don-

nées et descriptif du logiciel d'application

disponibles chez le constructeur.

!

Pour changer de mode de configuration,

il faut obligatoirement faire un “retour usine”

du produit.

Réglage de temps de montée

du volet

Cf notice de configuration des produits radio.

quicklink

Attention:

- Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

- Ne pas installer ce module à l’extérieur du

bâtiment.

°

¢

Fonction Répétition(WKT422,

WKT423)

A. Description

La fonction répétition permet d’enregistrer des

commandes sur une période de 24h.

Une fois apprise, l’utilisateur peut répéter la

séquence automatiquement, par période de 24h.

Exemple: montée/descente des volets à heure fixe

(montée à 7h, descente à 21h), extinction automa-

tique de la lumière,…

La fonction est activée par une touche dédiée qui

permet de lancer et d’interrompre l’enregistrement

des commandes ou d’activer et désactiver la fonc-

tion répétition. Un voyant orange Esignale le

mode de fonctionnement.

B. Enregistrement d’une séquence

Un appui long (> à 10s.) sur la touche permet

de démarrer l'enregistrement d'une séquence.

Le mécanisme mémorise les commandes

réceptionnées durant une période de 24 h.

Un appui court interrompt l’apprentissage.

Il est possible de lancer et interrompre l’apprentis-

sage pour n’enregistrer que les commandes

souhaitées.

C. Activation/ désactivation de la fonction

répétition sur le mécanisme

Un appui > à 5s. active la fonction répétition.

L’activation permet de rejouer automatiquement

les commandes apprises aux mêmes heures qu’au

moment de l’enregistrement.

Un appui court désactive la fonction répétition et

entraine l’extinction de la led répétition.

D.Activation/désactivation de la fonction

répétition par un bouton poussoir distant

Pour activer la fonction répétition avec un bouton

distant ou une touche d’une télécommande, il

suffit de créer un lien ( ) entre l’émetteur et le

mécanisme kallysta radio WKT422, WKT423.

7:00

21:00

13

42

TU4xx

WKT422, WKT423

La signalisation de la fonction mémo est visible

uniquement sur le produit de sortie (WKT422,

WKT423).

L

L

N

Bouton et LED Configuration J

Boutons poussoirs 1 et 2 (WKT421),

1 à 4 (WKT422, WKT423)

Bouton et LED Fonction K

Etiquette fonctions

LED mémo (WKT422 et WKT423)

fonction répétition

E

D

fct

C

B

cfg

A

Raccordement WKT422

Retour usine

Appuyer et maintenir le bouton Jjusqu’au

clignotement de la LED cfg(> 10s) puis

relâcher. La fin du retour usine est signalée par

l’extinction de la LED cfg.

Cette opération provoque l’effacement complet

de la configuration du produit, quel que soit le

mode de configuration.

Après une mise sous tension ou un retour

usine, attendre 15s avant de procéder à une

configuration.

WKT42.

Type de charges

WKT421, WKT423WKT422

Moteurs contrôlés,

Charge minimum

Charge maximum

50W

5A cos ? = 1

2A cos ? = 0.6 (inductif)

Uniquement

compatible avec

des moteurs

à fin de course

mécanique

ModeFonction

répétition

LEDmémo

WKT422, WKT423

Apprentissage

d’une

séquence

Appui long (10s)

sur le bouton

WKT422, ou

WKT423

1 clignotement

orange toutes

les 2s

Répétition

d’une

séquence

Appui (5s) sur

le bouton

local ou

distant

Orange fixe

Pas de

séquence

mémorisée

Appui (5s) sur

le bouton

local ou

distant

Clignotement

orange rapide

pendant 3s.

Arrêt de

la séquence

en cours

Appui (<5s) sur

le bouton

local ou distant

Ne clignote

plus

Table

des séquences

pleine

Enregistrer une

11 ème action

(10 actions

max.)

Clignotement

orange rapide

pendant 3s.

Effacement

de la table

des séquences

Appui long

(> 15s.)

3 clignotements

orange rapides

Applications

Commande locale

1

2

Commande à distance

1

2

WKT304RTU4xx

Fonction répétition (WKT422 uniquement)

13

42

+

Fonction demi niveau (WKT422 uniquement)

13

42

13

42

Par la présente hager Controls déclare que l'appareil

commande volet kallysta est conforme aux exigences

essentielles et aux autres dispositions pertinentes de la

directive 1999/5/CE.

La déclaration CE peut être consultée sur le site :

www.hagergroup.net

Utilisable partout en Europe et en Suisse

Fonctionne sans configuration

V2.6.0

RFTP

230V~

Bus

30 V
