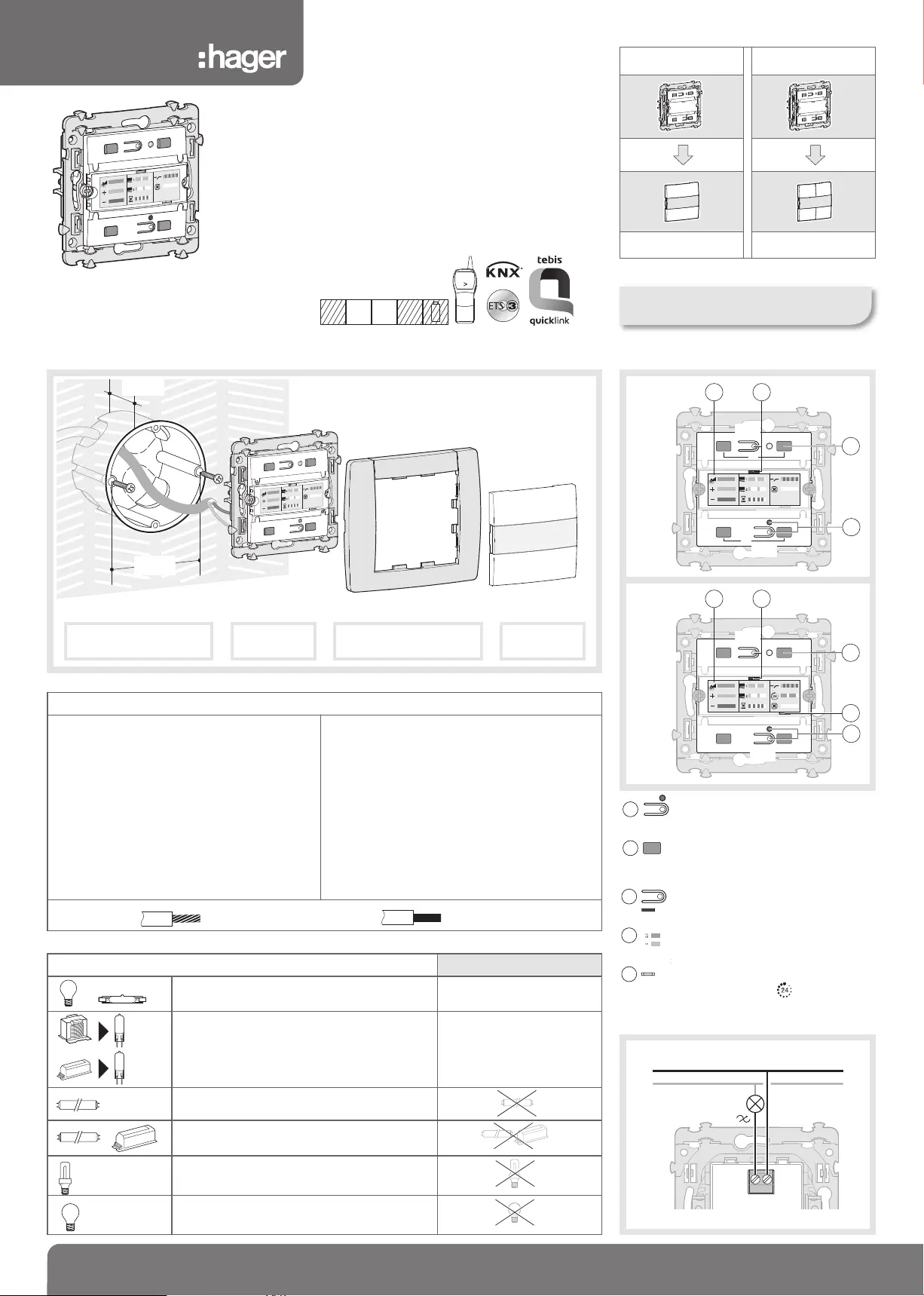

16T 7639_00c

6T 7639_00c

z1.ep

¢

WKT410

Kallysta E/S variation

2 fils KNX radio

WKT412

Kallysta E/S variation

2 fils répétition KNX radio

•

°

¢

13

42

TU4xx

WKT412

Retour usine

Appuyer et maintenir le bouton Jjusqu’au

clignotement de la LED cfg(> 10s) puis relâcher.

La fin du retour usine est signalée par l’extinction

de la LED cfg.

Cette opération provoque l’effacement complet de

la configuration du produit, quel que soit le mode

de configuration. Après une mise sous tension ou

un retour usine, attendre 15s avant de procéder à

une configuration.

La signalisation de la fonction mémo est visible

uniquement sur le produit de sortie (WKT412).

WKT410, WKT412

7:00

21:00

ModeFonction

répétition

LED mémo

WKT412

Apprentissage

d’une

séquence

Appui long

(10s) sur

le bouton

WKT412

1 clignotement

orange toutes

les 2 s

Répétition

d’une

séquence

Appui (5s) sur

le bouton

local ou

distant

Orange fixe

Pas de

séquence

mémorisée

Appui (5s) sur

le bouton

local ou

distant

Clignotement

orange rapide

pendant 3s.

Arrêt de

la séquence

en cours

Appui (<5s) sur

le bouton

local ou

distant

Ne clignote

plus

Table

des séquences

pleine

Enregistrer une

11ème action

(10 actions

max.)

Clignotement

orange rapide

pendant 3s.

Effacement

de la table

des séquences

Appui long

(> 15s.)

3 clignotements

orange rapides

Fonctionne sans configuration

V2.6.0

RFTP

230V~

Bus

30 V

La fonction est activée par une touche dédiée qui

permet de lancer et d’interrompre l’enregistrement

des commandes ou d’activer et désactiver la

fonction répétition. Un voyant orange Esignale

le mode de fonctionnement.

B. Enregistrement d’une séquence

Un appui long (> à 10s.) sur la touche permet

de démarrer l'enregistrement d'une séquence.

Le mécanisme mémorise les commandes

réceptionnées durant une période de 24 h.

Un appui court interrompt l’apprentissage.

Il est possible de lancer et interrompre

l’apprentissage pour n’enregistrer que les

commandes souhaitées.

C. Activation/ désactivation de la fonction

répétition sur le mécanisme

Un appui > à 5s active la fonction répétition.

L’activation permet de rejouer automatiquement

les commandes apprises aux mêmes heures qu’au

moment de l’enregistrement.

Un appui court désactive la fonction répétition et

entraine l’extinction de la LED répétition.

D.Activation/désactivation de la fonction

répétition par un bouton poussoir distant

Pour activer la fonction répétition avec un bouton

distant ou une touche d’une télécommande,

il suffit de créer un lien ( ) entre l’émetteur et

le mécanisme kallysta radio WKT412.

WKT410WKT412

WKT902xWKT904x

60 mm

40 mm

AI1_WKT41x_T1_01

Description

Raccordement

Montage

21

Boîte d’encastrementMécanisme Plaque décorative

4

Enjoliveur

Bouton et LED Configuration

J

Boutons poussoirs

1 et 2 (WKT410), 1 à 4 (WKT412)

Bouton et LED Fonction

K

Etiquette fonctions

LED mémo (WKT412)

fonction répétition

cfg

B

A

WKT410

1

2

cfg

fct

B

A

CD

J

K

WKT410/ WKT412

L'

L

N

ε

L

WKT412

3

4

1

2

cfg

fct

E

A

CD

B

J

K

WKT410

WKT412

11

fct

C

D

E

Caractéristiques techniques

Tension d’alimentation

T° de fonctionnement

T° stockage

Classe d’isolation

Indice de protection

Fréquence d'émission

Portée maximale

Rapport cyclique d’émission

Catégorie du récepteur

Normes

Dimensions (Lxlxh)

Protection en amont

230V AC +10% -15% 50/60Hz

0 °C —> + 35 °C

-20 °C —> + 60 °C

IK04

IP20

868.3 MHz

30m dans l'habitat, 100m en champ libre

1%

2

EN 60669-2-1 / EN 301489-3 / EN 300220-2 /

EN 50491-3 / EN 50428

75x75x40 mm

disjoncteur 16A ou fusible 10A

Raccordement : 1 x 0,75 —> 2 x 2,5 mm

2

1 x 0,75 —> 2 x 2,5 mm

2

Type de charges

WKT410 / WKT412

Incandescente, Halogène 230 V

25 ... 300W

Halogène TBT (12 ou 24 V) via transformateur

ferromagnétique ou électronique 25 ... 300VA

Tubes fluorescents compensés en parallèle

Tubes fluorescents avec ballast électronique

Fluocompacte

LED

LED

LED

Attention:

- Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

- Ne pas installer ce module à l’extérieur du

bâtiment.

Présentation du produit

Les interrupteurs WKT41x sont des

émetteurs-récepteurs qui s’installent à la place

d’interrupteurs existants.

Ils peuvent être commandés à distance grâce

à des émetteurs radio (bouton poussoir radio

kallysta, télécommandes) qui font partie du

système tebis.

En tant qu’émetteurs, ils peuvent commander

un circuit secondaire d’éclairage ou des scènes.

Ils s’utilisent avec les enjoliveurs WKT902x et

s’associent aux plaques décoratives kallysta.

Paramétrage usine

WKT410

Par défaut, les boutons poussoirs 1 et 2 B

sont paramétrés en fonction “télérupteur” et

“variation +/-”.

WKT412

Le mécanisme variateur est équipé de 4 boutons :

• Les boutons 1 et 2 permettent de mémoriser

des niveaux de variation.

Un appui bref sur le bouton 1 (ou 2) appelle

le niveau mémorisé, par défaut 100% (100 %

pour BP 1 et 0 % BP 2).

Pour mémoriser un niveau, il suffit de faire

varier la lumière à l’aide du bouton 3 puis

d’effectuer un appui long (> 5 s.) sur le

bouton 1 ou 2 pour enregistrer cet état.

• Le bouton 3 permet d’allumer, d’éteindre

et faire varier la lumière.

Un appui bref allume ou éteint la lumière,

tandis qu’un appui long fera varier la lumière.

• Le bouton 4 est utilisé pour activer la

fonction répétition.

Configuration (bouton J)

Après la première mise sous tension, il faut

attendre 15 secondes avant de procéder à

une configuration.

Ces émetteurs-récepteurs peuvent être

configurés de 3 façons différentes :

• : configuration sans outil, voir

notice 6T7952 livrée avec les récepteurs

radio.

• E-mode TX100/B V2.6.0 ou supérieure :

descriptif des fonctions du produit disponible

chez le constructeur.

• S-mode ETS3 ou > via TR131: base de don-

nées et descriptif du logiciel d'application

disponibles chez le constructeur.

!

Pour changer de mode de configuration,

il faut obligatoirement faire un “retour usine”

du produit.

Fonction Répétition (WKT412)

A. Description

La fonction répétition permet d’enregistrer

des commandes sur une période de 24h.

Une fois apprise, l’utilisateur peut répéter la

séquence automatiquement, par période de 24h

Exemple: montée/descente des volets à heure

fixe (montée à 7h, descente à 21h), extinction

automatique de la lumière,…

quicklink

Par la présente hager Controls déclare que l'appareil

Interrupteur KNX radio est conforme aux exigences

essentielles et aux autres dispositions pertinentes de la

directive 1999/5/CE.

La déclaration CE peut être consultée sur le site :

www.hagergroup.net

Utilisable partout en Europe et en Suisse

Applications

Commande locale

1

2

Va-et-vient

1

2

WKT304R

Commande à distance

1

2

WKT304RTU4xx

Commande d’un circuit complémentaire :

double allumage

1

2

1

2

Commande de scénarios

1

2

1

2

1

2

Fonction répétition (WKT412 uniquement)

13

42

WKT412

+

3
