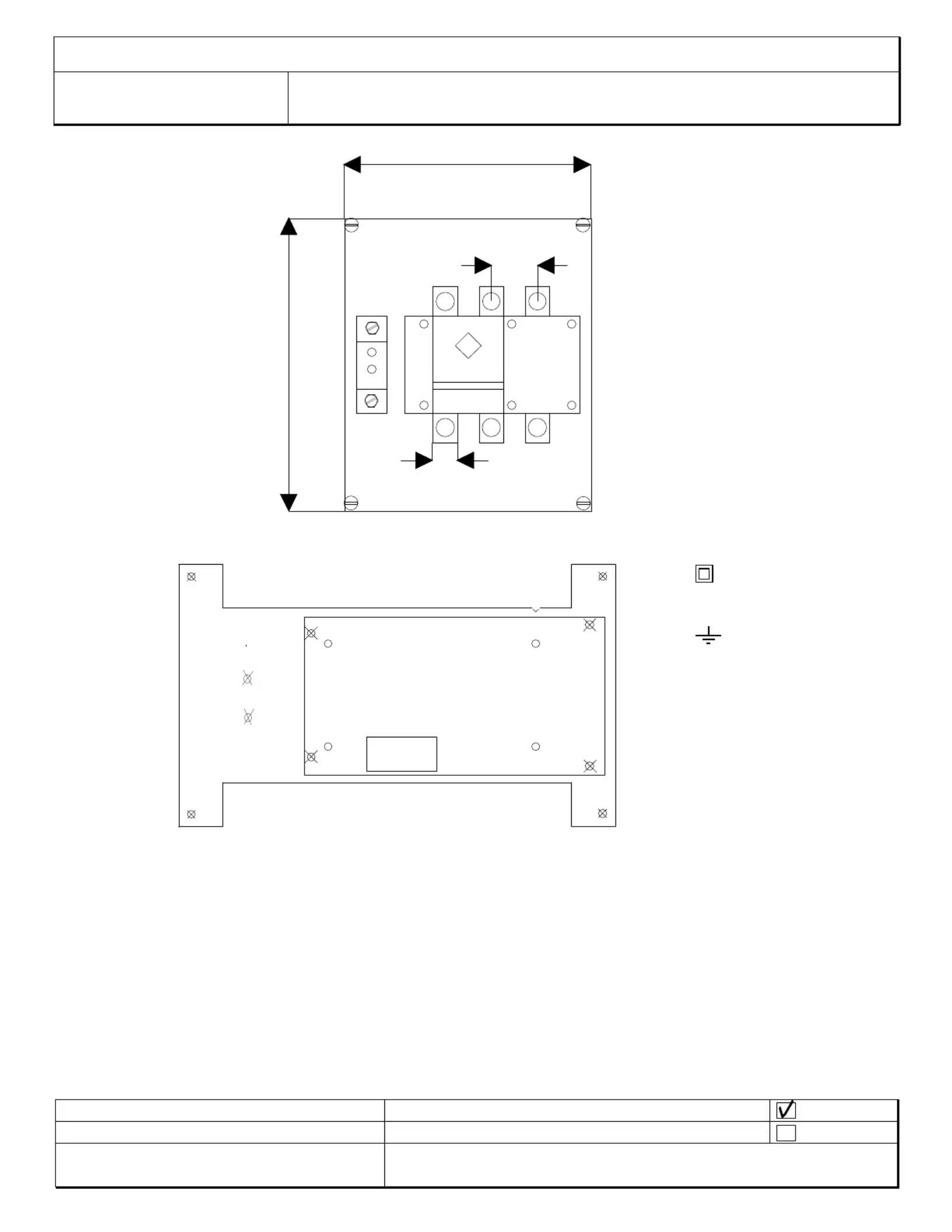

UY21A4N.DRW

V10

hager MONTAGEHANDLEIDING UNIVERS

nieuw

gewijzigd

tekeningnummer

productgroep

stuklijstnummer

datum

vervaardigd

gecontroleerd

Ronnie Rooijendijk

Arie Crielaard

01 - 02 - 2005

UY 21 A8N - 01

Best.nr.

Omschrijving

UY21A8N

Bouwunit :

UY 21 A8N

300

250

* kabelaansluiting voedend, afgaand : M10, aandraaimoment = 25 Nm

bedrading afgaand : min. 2x 70 mm² - VD / VDS 90°C

* 3-fase , direct aansluiten op hoofdschakelaar

0

I

hager

L1

L2L3

25

50

Schakelaar

3p - 400 A

* standaard bedradingsset 2x UL01B4

* isolatieplaat gemonteerd op montageplaat

Let op bij toepassing van:

verdeler

montageframe

niet

aarden

verdeler

montageframe

aarden

* PEN/N - aansluiting : 2 x M10 montage middels M6 bevestiging op montageplaat

B

A

S

UN

T

E

N

BO

TT

O

M

PEN/N

Product specificaties
