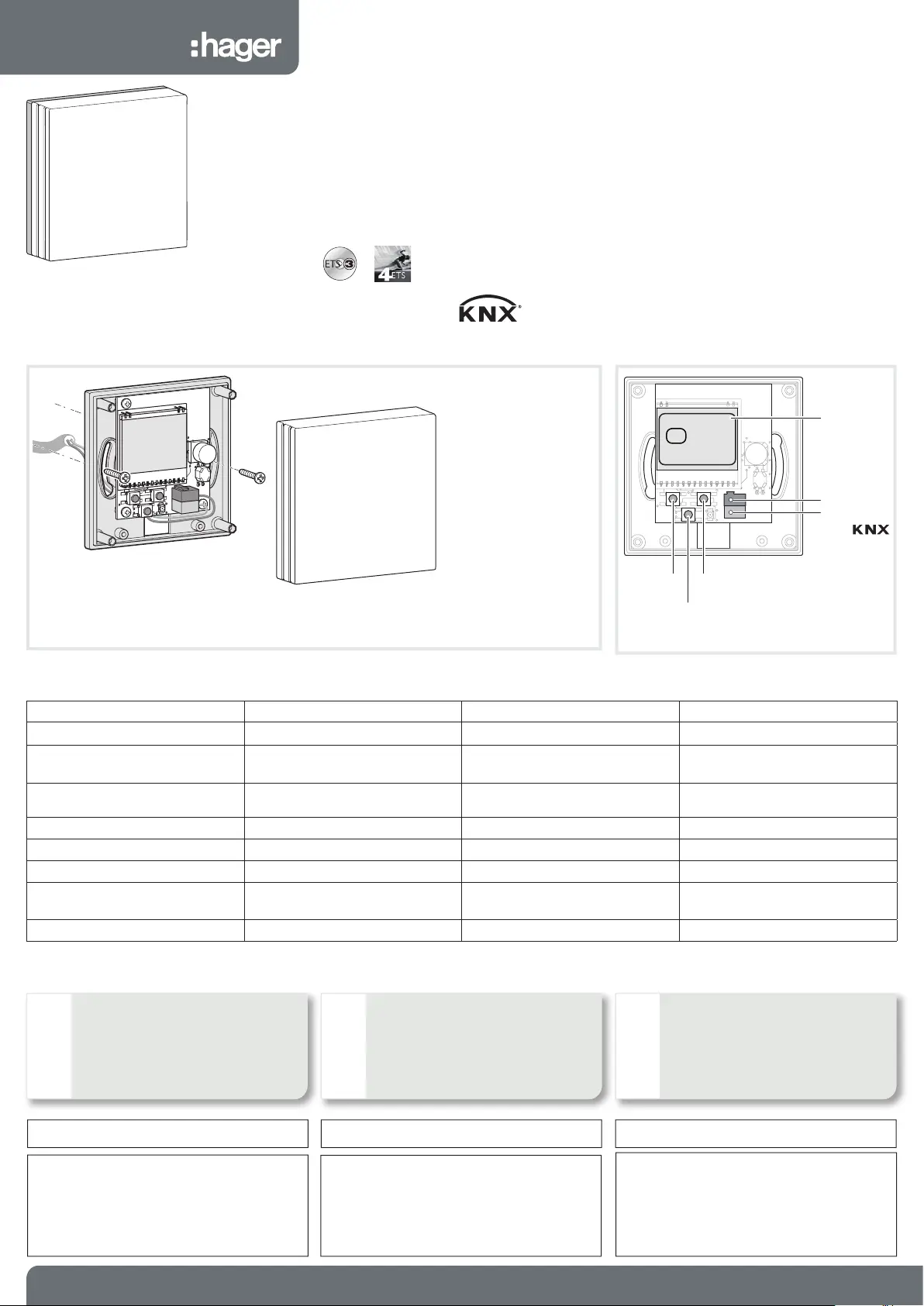

6T7657B1

6T7657B

TYC120

•¢

Passerelle EnOcean/KNX

ߣ

EnOcean KNX-Gateway

®§

EnOcean KNX Gateway

Montage / Montage / Mounting

AlimentationVersorgungsspannungPower supplyvia Bus KNX, 30V DC

ConsommationBusbelastungCurrent consumption

≈ 12mA

Fréquence d’émissionSendefrequenzTransmission frequencyEnOcean, ISM Band 868,3 MHz,

ASK

Portée radioFunk-ReichweiteRF-rangeVoir / Siehe / See

www.enocean.com

Classe de protectionSchutzartProtection classIP20

Température de fonctionnementBetriebs temperaturOperating temperature

-5 °C ...+45 °C

Température de stockageLagertemperaturStorage temperature

-25 °C ...+70 °C

DimensionsAbmessungenDimensions81 x 81 x 25 mm

PoidsGewichtWeight90 g

Caractéristiques techniques / Technische Daten / Technical data

1 Mécanisme

UP-Einsatz

Wall unit

2Capot

Deckel

Lid

30V DC

-

+

Bus

T1: Exit/Del.

T2: Activ./Add

T3: KNX Prog mode

T1

KNX

T2

T3

TYC120

KNX

IA 1.1.170

•.. .. .. .. .. .. .. .. .. .

RUN

T1

T3

T2

LCD

T1 Exit/Del

T2 Activ./Add

T3KNX Prog mode

Raccordements / Anschluss / Connection

Utilisable partout en Europe

å

et en Suisse

Par la présente hager Controls déclare que l'appareil

EnOcean KNX est conforme aux exigences essentielles

et aux autres dispositions pertinentes des directives

R&TTE 1999/5/CE, basse tension 2006/95/EC et CEM

2004/108/EC.

La déclaration CE peut être consultée sur le site :

www.enocean.com

Usable in all Europe

å

and in Switzerland

Hereby, hager Controls, declares that this EnOcean

KNX gateway is in compliance with the essential

requirements and other relevant provisions of directive

R&TTE 1999/5/CE, and low voltage directives 2006/95/

EC and CEM 2004/108/EC.

The CE declaration can be consulted on the site :

www.enocean.com

Verwendbar in ganz Europa

å

und in der Schweiz

Hiermit erklärt hager Controls, dass das Gerät EnOcean

KNX den grundlegenden Anforderungen und sonstigen

maßgeblichen Bestimmungen der Richtlinien R&TTE

1999/5/CE, Niederspannungsrichtlinie 2006/95/EG und

EMV-Richtlinie 2004/108/EG genügt.

Die CE-Konformitätserklärung kann auf der Website :

www.enocean.com abgerufen werden.

q

Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

Respecter les règles d’installation TBTS.

Ne pas installer ce module à l’extérieur du

bâtiment.

q

Einbau und Montage dürfen nur durch eine

Elektrofachkraft erfolgen gemäß den ein-

schlägigen Installationsnormen des Landes

erfolgen.

Installationsvorschriften zur Schutzmaßnahme

SELV beachten.

Gerät nicht für die Verwendung im Freien

umbauen.

q

This device must be installed only by

a qualied electrician according to the instal-

lation standards in force in the country.

Conform to SELV installation rules.

Not to be installed outside.

V2.7.0
