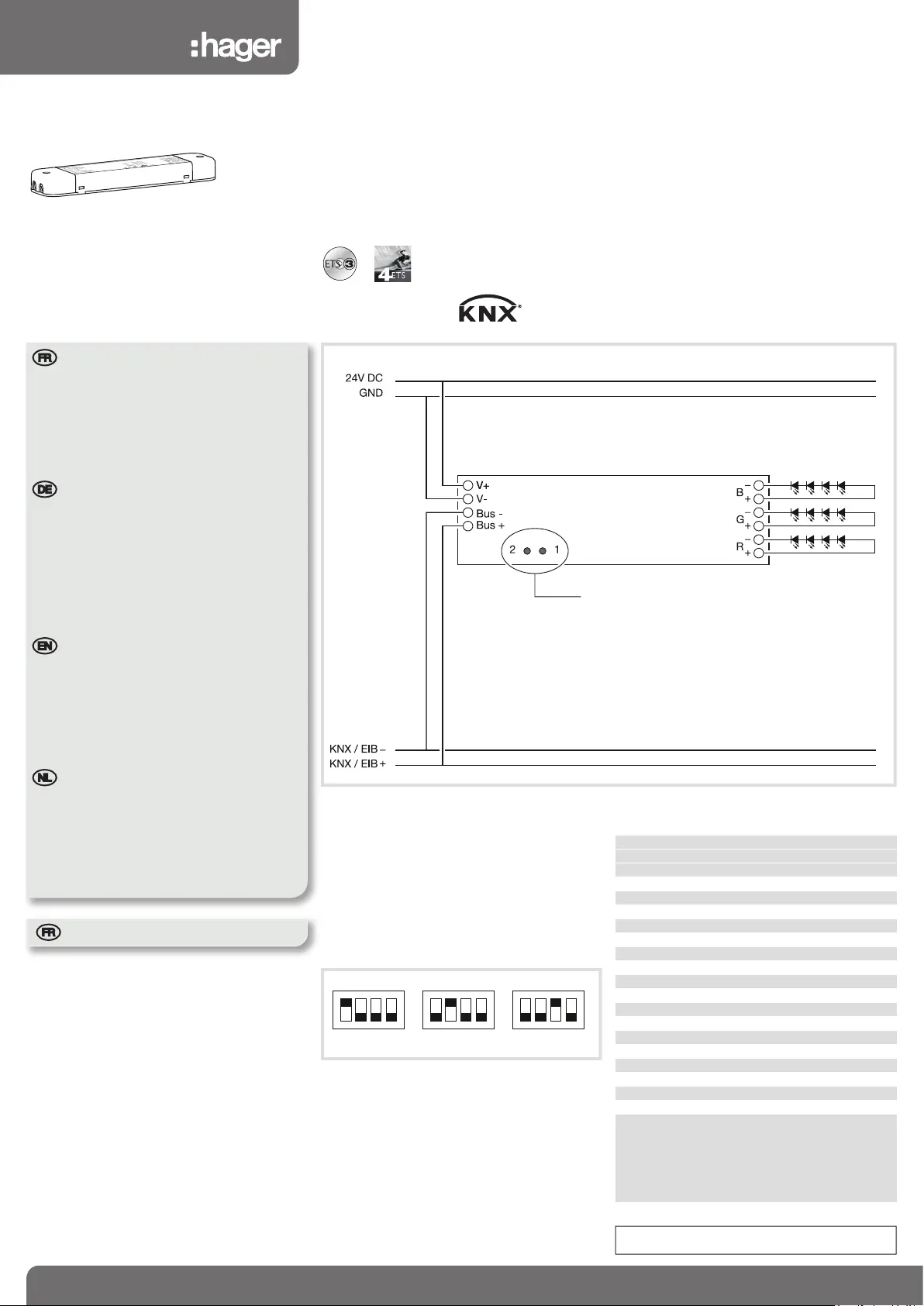

V2.7.0

:.,nB

M

AAttention!

• Appareil à installer uniquement par un installateur

électricien selon les normes d’installation en

vigueur dans le pays.

• Respecter les règles d’installation TBTS.

• Durant l’installation et la maintenance, des

précautions doivent être prises afi n d’éviter une

inversion des deux fi ls d’alimentation.

• Respecter les longueurs de câble maximum.

EAchtung!

• Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

• Installationsvorschriften zur Schutzmaßnahme

SELV beachten.

• Bei der Installation und Wartung müssen

Vorsichtsmaßnahmen getroffen werden, damit

die beiden Versorgungsdrähte nicht vertauscht

werden.

• Maximale Kabellängen einhalten.

ZCaution!

• This device is to be installed only by a professional

electrician fitter according to local applicable

installation standards.

• Conform to SELV installation rules.

• During installation and maintenance, precautions

must be taken to prevent a reversal of the two

power supply wires.

• Respect the maximum cable lengths.

IOpgelet!

• Het toestel mag alleen door een elektroinstallateur

worden geïnstalleerd volgens de installatienormen

die van toepassing zijn in het land.

• De ZLVS-installatievoorschriften naleven !

• Tijdens de installatie en het serviceonderhoud

moet men er goed op letten dat de twee

voedingsdraden niet omgewisseld worden.

• Neem de maximale kabellengte in acht.

A

Caractéristiques techniques

Tension d’alimentation 24 V DC TBTS (60950)

Courant de sortie 350/500/700 mA

Mode de commande Courant continu

Tension max. de sortie 22 V DC

Nombre de canaux 1-3

Signal de commande KNX

Protection courts-circuits Oui

Protection surchauffe Oui

Protection surcharge Oui

Protection inversion de polarité Oui

KNX vitesse de transfert 9600 Bps

Consommation sur le bus KNX max. 12 mA

Consommation à vide < 1 W

T° de fonctionnement -5 °C —> + 45 °C

T° de stockage - 20 °C —> + 70 °C

Raccordement KNX 0,75-1,5 mm, bornier à vis

Signal de sortie PWM / 600 Hz

Longueur de câble max 10 m

Classe de protection II

Indice de protection IP 20

Normes

EN55015 : 2006-12-01

+ A1 : 2007-05-01+ A2 : 2009 + A3 : 2013

EN61547 : 2009-10-01 + A1 : 2000-12-01

EN50491-3 : 2009

EN50491-5-1 : 2010

EN50491-5-2 : 2010

Le contrôleur de LED 3 voies TYB673B permet de

faire varier la luminosité d’un module de LED piloté

par le courant.

Ce produit permet notamment de piloter de

l’éclairage de couleur, de créer des effets

lumineux ou de lancer une séquence de couleurs

préprogrammée.

Fonctions

• 3 voies de variation commandées par le bus KNX

• 60 scènes appelées par le bus KNX

• 4 séquences de couleurs différentes incluant

jusqu’à 12 couleurs par séquence.

Confi guration

• ETS : logiciel d’application STYB673B. Base

de données et descriptif disponibles chez le

constructeur.

Immédiatement après la confi guration KNX

du produit, le produit rentre dans un mode

d’initialisation pendant lequel les différents canaux

sont allumés et éteints les uns après les autres.

Réglage du courant continu

Avant la première mise sous tension, procéder

au réglage du courant continu à l’aide des

commutateurs.

Pour ce faire, enlever le couvercle du produit et

positionner les commutateurs dans la position

voulue. Seul un commutateur à la fois doit être sur

la position ON. Le commutateur 4 doit toujours être

en position OFF.

21

500 mA

34

ON

OFF

ON

OFF

ON

OFF

ON

OFF

21

350 mA

34

ON

OFF

ON

OFF

ON

OFF

ON

OFF

1

700 mA

OFF

ON

OFF

21

500 mA

34

ON

OFF

ON

OFF

ON

OFF

ON

OFF

21

350 mA

34

ON

OFF

ON

OFF

ON

OFF

ON

OFF

21

700 mA

34

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Protection contre la surchauffe, les surcharges

et les courts-circuits

En cas de coupure bus, le produit ne peut plus

être commandé et reste dans le mode en cours

jusqu’au retour du bus.

Lors du retour du bus, le produit est initialisé :

pendant la procédure d’initialisation, les canaux

sont activés les uns après les autres pendant un

court instant.

En cas de coupure de l’alimentation, le dernier état

est sauvegardé. Les LEDs ne fonctionnent pas.

Utilisable partout en Europe å et en Suisse

1• Bouton poussoir d’adressage physique

• Taster zur physikalischen Adressierung

• Physical addressing push button

• Drukknop voor fysieke adressering

2• Témoin lumineux

• Kontrollleuchte

• State indicator

• Controlelampje

• max. 63 Led/Canal

• Max. 63 Led/Kanal

• max. 63 Led/Channel

• max. 63 Led/kanaal

6LE000509A1

V2.7.0

:.,nB

tebis

M

6LE000509A

TYB673B

ya

Contrôleur de LED 3 voies

re

LED-Controller 3 Kanäle

tz

3-channel LED controller

oi

3-weg LED-controller
