:.,nB

M

AAttention!

• Appareil à installer uniquement par un installateur

électricien selon les normes d’installation en

vigueur dans le pays.

• Respecter les règles d’installation TBTS.

• Durant l’installation et la maintenance, des

précautions doivent être prises afi n d’éviter une

inversion des deux fi ls d’alimentation.

• Respecter les longueurs de câble maximum.

EAchtung!

• Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

• Installationsvorschriften zur Schutzmaßnahme

SELV beachten.

• Bei der Installation und Wartung müssen

Vorsichtsmaßnahmen getroffen werden, damit

die beiden Versorgungsdrähte nicht vertauscht

werden.

• Maximale Kabellängen einhalten.

ZCaution!

• This device is to be installed only by a professional

electrician fitter according to local applicable

installation standards.

• Conform to SELV installation rules.

• During installation and maintenance, precautions

must be taken to prevent a reversal of the two

power supply wires.

• Respect the maximum cable lengths.

IOpgelet!

• Het toestel mag alleen door een elektroinstallateur

worden geïnstalleerd volgens de installatienormen

die van toepassing zijn in het land.

• De ZLVS-installatievoorschriften naleven !

• Tijdens de installatie en het serviceonderhoud

moet men er goed op letten dat de twee

voedingsdraden niet omgewisseld worden.

• Neem de maximale kabellengte in acht.

A

Caractéristiques techniques

Tension d’alimentation 12 – 24 V DC TBTS (60950)

Charge maximum 2,2 A / Canal

Puissance max

12V DC 80 W

24V DC 155 W

Mode de commande Tension continue

Nombre de canaux

1-3

Signal de commande KNX

Protection courts-circuits

Oui

Protection surchauffeOui

Protection surcharge

Oui

Protection inversion de polarité Oui

KNX vitesse de transfert

9600 Bps

Consommation sur le bus KNX max. 12 mA

Consommation à vide < 1 W

T° de fonctionnement -5 °C —> + 45 °C

T° de stockage - 20 °C —> + 70 °C

Raccordement KNX 0,75-1,5 mm, bornier à vis

Signal de sortie PWM / 600Hz

Longueur de câble max 10 m

Classe de protection II

Indice de protection IP 20

Normes

EN55015 : 2006-12-01

+ A1 : 2007-05-01+ A2 : 2009 + A3 : 2013

EN61547 : 2009-10-01 + A1 : 2000-12-01

EN50491-3 : 2009

EN50491-5-1 : 2010

EN50491-5-2 : 2010

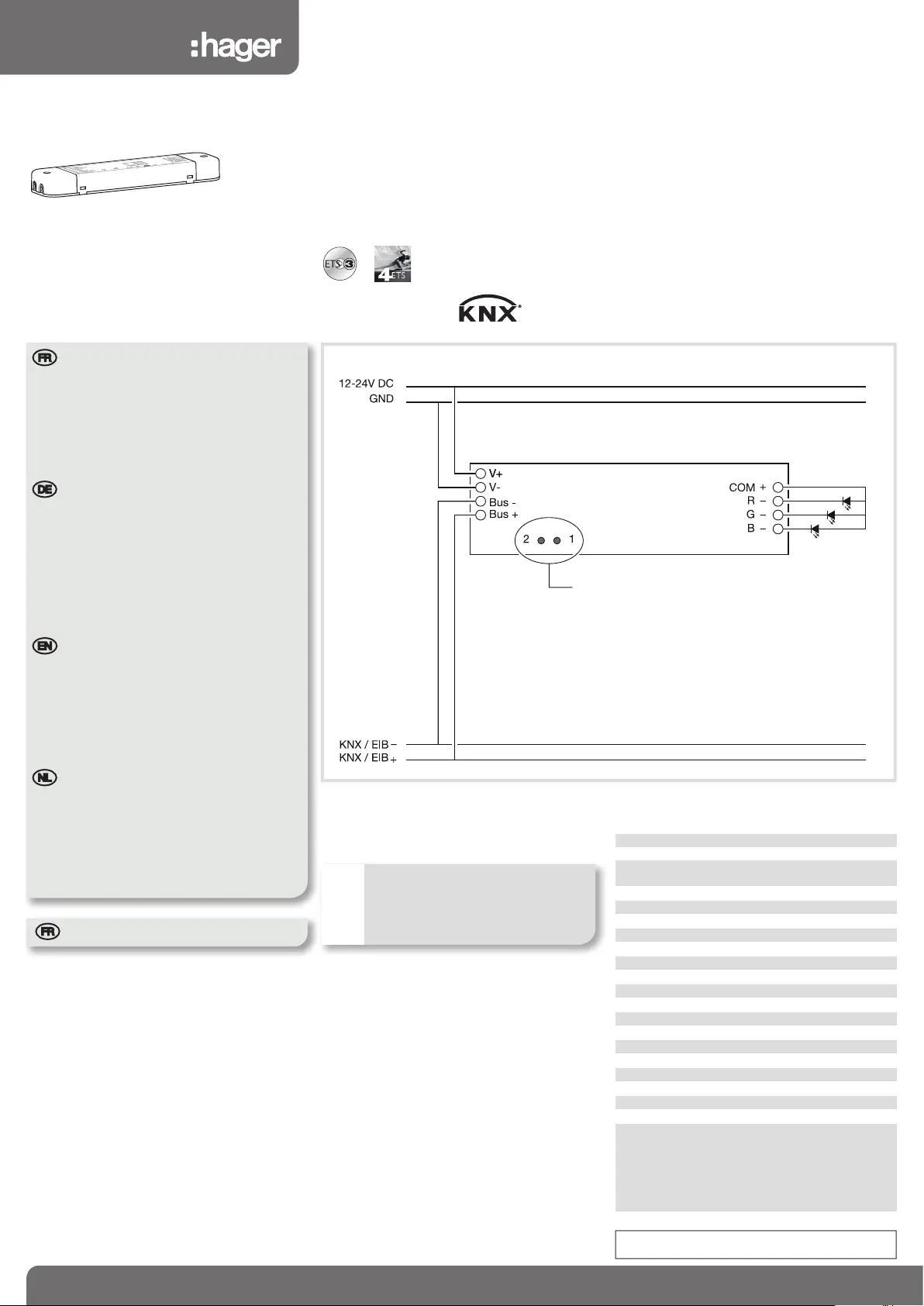

Le contrôleur de LED 3 voies TYB673A permet de

faire varier la luminosité d’un module de LED piloté

par la tension.

Ce produit permet notamment de piloter de

l’éclairage de couleur, de créer des effets

lumineux ou de lancer une séquence de couleurs

préprogrammée.

Fonctions

• 3 voies de variation commandées par le bus KNX

• 60 scènes appelées par le bus KNX

• 4 séquences de couleurs différentes incluant

jusqu’à 12 couleurs par séquence.

Confi guration

• ETS : logiciel d’application STYB673A. Base

de données et descriptif disponibles chez le

constructeur.

Immédiatement après la confi guration KNX

du produit, le produit rentre dans un mode

d’initialisation pendant lequel les différents canaux

sont allumés et éteints les uns après les autres.

Protection contre la surchauffe, les surcharges et

les courts-circuits

En cas de coupure bus, le produit ne peut plus

être commandé et reste dans le mode en cours

jusqu’au retour du bus.

Lors du retour du bus, le produit est initialisé :

pendant la procédure d’initialisation, les canaux

sont activés les uns après les autres pendant un

court instant.

En cas de coupure de l’alimentation, le dernier état

est sauvegardé. Les LEDs ne fonctionnent pas.

Utilisable partout en Europe M et en Suisse

1• Bouton poussoir d’adressage physique

• Taster zur physikalischen Adressierung

• Physical addressing push button

• Drukknop voor fysieke adressering

2• Témoin lumineux

• Kontrollleuchte

• State indicator

• Controlelampje

Attention!

Le produit n'est pas un convertisseur

de tension, l'alimentation doit être

choisie en fonction de la charge

raccordée au produit.

q

ya

Contrôleur de LED 3 voies

re

LED-Controller 3 Kanäle

tz

3-channel LED controller

oi

3-weg LED-controller

V2.7.0

:.,nB

tebis

M

TYB673A

6LE000508A1

6LE000508A
