V2.7.0

:.,nB

tebis

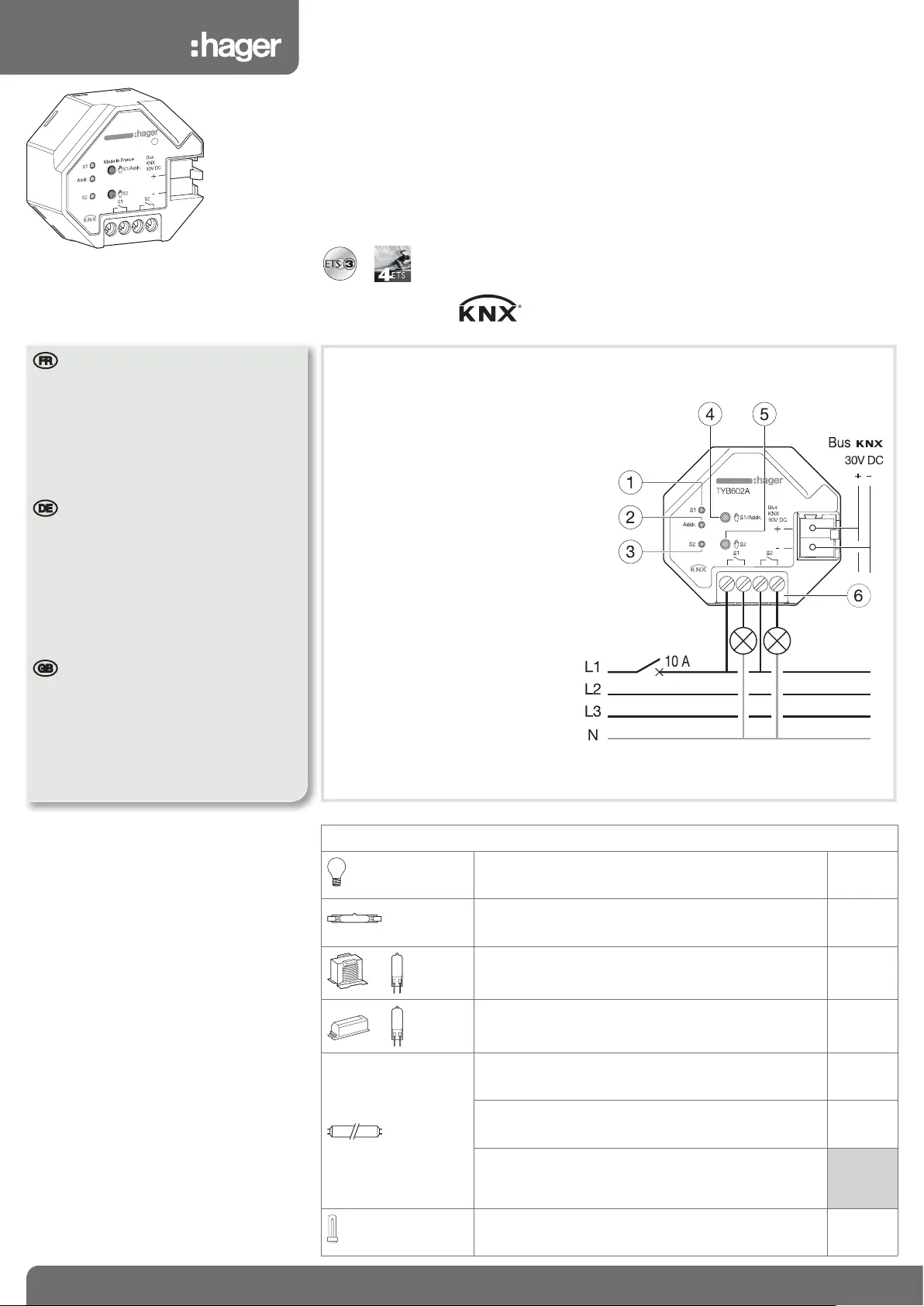

Type de charges / Lasttyp / Load type

230 Vv

Lampes Incandescentes

Glühlampen

Incandescent lamps

600 W

230 Vv

Lampes halogènes

Halogenlampen

Halogen lamps

600 W

12V v

24V DC

Transformateur ferromagnétique

Konventioneller Transformator

Conventional transformer

600 W

12V DC

24V DC

Transformateur électronique

Elekronischer Transformator

Electronic transformer

600 W

230 Vv

Tubes fluorescents non compensé

Leuchstofflampen ohne Vorschaltgerät

Fluorescent tubes non compensated

600 W

Tubes fluorescents pour ballast électronique

Leuchstofflampen mit EVG

Fluorescent tubes for electronic ballast

6 x 58 W

Tubes fluorescents compensés en parallèle

Leuchstofflampen mit konventionellen Vorschaltgerät,

Parallelschaltung

Parallel compensated fluorescent tubes

Fluo compact

Sparlampen

Compact fluorescent

6 x 18 W

M

1

• Voyant d’état de la sortie S1

• Ausgangs-Zustandsanzeige S1

• Output state indicator S1

2

• Voyant d’adressage physique

• Anzeigeleuchte physikalische

Adressierung

• Physical addressing indicator

3

• Voyant d’état de la sortie S2

• Ausgangs-Zustandsanzeige S2

• Output state indicator S2

4

• Bouton poussoir d’adressage

physique et de commande

manuelle pour la sortie S1

• Taster zur physikalischen

Adressierung und zur manuellen

Ansteuerung des Ausgangs S1.

• Pushbutton for physical addressing

and for manual control of the

output S1

5

• Bouton poussoir 2 pour commande

manuelle de la sortie S2

• Taster 2 zur manuellen

Ansteuerung des Ausgangs S2

• Pushbutton 2 for manual control

of the output S2

6

• Bornier de raccordement

• Anschlussklemmen

• Connection terminals

AAttention!

• Appareil à installer uniquement par un installateur

électricien selon les normes d’installation en

vigueur dans le pays.

• Respecter les règles d’installation TBTS.

• Ne pas dépasser la charge maximale admissible

par appareil

• Le non-respect de ces instructions peut entraîner

des dommages sur l'appareil, un incendie ou

d'autres conséquences dangereuses.

EAchtung!

• Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

• Installationsvorschriften zur Schutzmaßnahme

SELV beachten.

• Die zulässige Höchstlast pro Gerät darf nicht

überschritten werden.

• Die Nichteinhaltung dieser Anweisungen kann

Schäden am Gerät, Brände oder sonstige

gefährliche Folgen verursachen.

ZCaution!

• This device is to be installed only by a professional

electrician fi tter according to local applicable

installation standards.

• Conform to SELV installation rules.

• Do not exceed the maximum permissible load per

device.

• Failure to follow these instructions may cause

damage to the device, fi re or other dangerous

consequences.

6T 8511A1

6T 8511A

a2

TYB602A

2x �4A AC1 230 V

TYB602A

ia

Module 2 sorties à encastrer

ye

Schaltausgang 2-fach, UP

rz

2 flush mounted outputs
