TXA101DEMO

TXA101CDEMO

a

e

z

i

o

y

r

t

s

Ce kit permet de configurer une installation KNX Easy

via une connexion WIFI établie grâce au point d’accès

WIFI fourni. La configuration est eectuée au travers

de tablettes, de smartphones ou de PC liés à ce

réseau WIFI.

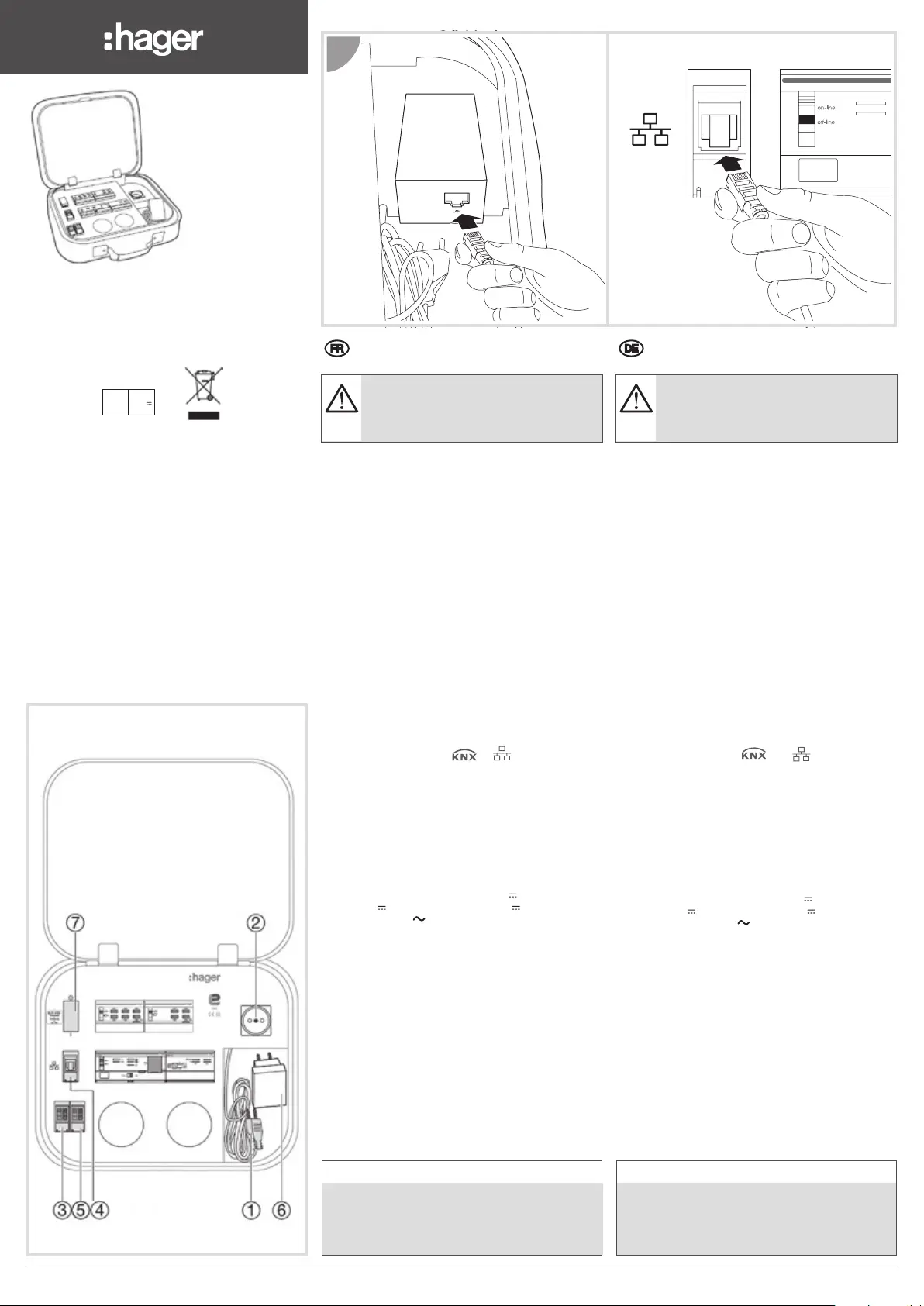

Recommandations de mise en œuvre

1.

Brancher le câble réseau entre le port LAN de

l’interface de connexion WIFI 6 et la prise RJ45 4.

2. Connecter l’interface de connexion WIFI 6 à la

prise de courant 2.

3. Sur le TJA670, placer le commutateur vertical A

en position on-line et le commutateur horizontal B

situé sous le FPL en position auto.

4. Connecter la valise au bus KNX de l’installation via

le connecteur 5.

5. Brancher le cordon d’alimentation 1 à une prise

secteur pour mettre la valise sous tension : les

LEDs OK, C1 et C2 du produit TXA114 sont

allumées vert fixe.

S'assurer que l'interface de connexion WIFI 6 est

en mode routeur.

6. Une fois les LEDs OK,

et du TJA670

allumées vert fixes, la connexion à l’installation est

possible.

7. L'interrupteur 7 permet de couper l'alimentation

KNX des produits de la valise et ainsi de séparer

ces produits du reste de l'installation KNX.

Caractéristiques techniques

Tension d’alimentation 1 ............................................

.................................. 230 V~ 50/60 Hz +10% / -15%

Sortie Bus KNX 5 ...................30 V

(320 mA) TBTS

Sortie 24V

3 ......................... 24V (640mA) TBTS

Sortie Prise 230V

v2

•2.5 A max.

• TXA101DEMO ................pour appareils de Classe 2

• TXA101CDEMO .............pour appareils de Classe 1

Degré de pollution .....................................................2

Puissance absorbée max. ..................................10 W

Altitude de fonctionnement .........................< 2000 m

Tension de choc .................................................4 KW

Indice de protection ............................................ IP30

Résistance aux chocs .........................................IK04

Catégorie de surtension .......................................... III

Dimensions .......................................41 x 37 x 11 cm

Prise réseau Ethernet/IP

4

..........................1x RJ45

Communication réseau Ethernet ...100 / 1000 Base T

Interface USB ........................................1x USB typ 2

Routeur WIFI ....................voir documentation fournie

Température de fonctionnement .......-0 °C ->+45 °C

Température de stockage ................-20 °C -> +70 °C

?nB

Mit diesem Set können Sie eine KNX Easy-Anlage

per WLAN-Verbindung über den mitgelieferten

WLAN Access Point installieren. Die Konfiguration

erfolgt über mit diesem WLAN-Netzwerk verbundene

Tablets, Smartphones oder PCs.

Inbetriebnahmehinweise

1.

Das Netzwerkkabel an den LAN-Port der WLAN-

Schnittstel 6 und die RJ45-Buchse 4 anschließen.

2. Die WLAN-Schnittstelle 6 mit der Steckdose

verbinden 2.

3. Stellen Sie den vertikalen Schalter A des TJA670

auf „Online“ und den horizontalen Schalter B unter

dem Beschriftungsfeld-Halter auf „Auto“.

4. Schließen Sie den Koer mit dem Stecker 5 an

den KNX-Bus der Anlage an.

5. Verbinden Sie das Stromkabel 1 mit einer

Steckdose um den Koer einzuschalten : Die LEDs

OK, C1 und C2 des Produktes TXA114 leuchten

durchgehend grün.

Vergewissern Sie sich, dass sich die WLAN-

Schnittstelle 6 im Router-Modus befindet.

6. Sobald die LEDs OK,

und des TJA670

durchgehend grün leuchten, ist die Verbindung mit

der Anlage möglich.

7. Der Schalter 7 dient zur Unterbrechung der

Busspannung der in dem Koer montierte KNX-

Geräte und trennt diese somit von der restlichen

KNX-Installation.

Technische Daten

Versorgungsspannung 1 ...........................................

.................................. 230 V~ 50/60 Hz +10% / -15%

Ausgang KNX-Bus 5 ..............30 V

(320 mA) SELV

Ausgang 24V

3 .................... 24V (640mA) SELV

Ausgangsbuchse 230V

v2

•2.5 A max.

•TXA101DEMO ............................für Klassengeräte 2

•TXA101CDEMO .........................für Klassengeräte 1

Verschmutzungsgrad ................................................2

Max. Leistungsaufnahme ...................................10 W

Betriebshöhe ...............................................< 2000 m

Stoßspannung ...................................................4 KW

Schutzart ............................................................ IP30

Stoßfestigkeit .......................................................IK04

Überspannungskategorie ....................................... III

Abmessungen ..................................41 x 37 x 11 cm

Netzwerkanschluss Ethernet/IP

4

................1x RJ45

Kommunikation per Ethernet-Verbindung .100 / 1000

Base T

USB-Schnittstelle ..................................1x USB typ 2

WLAN-Router ......siehe mitgelieferte Dokumentation

Betriebstemperatur ............................-0 °C ->+45 °C

Lagertemperatur ..............................-20 °C -> +70 °C

M

Bus

30 V

24 V

V

erwendbar in ganz Europa

å

und in der Schweiz

Hiermit erklärt Hager Controls, dass dieses Produkt mit den

grundlegenden Anforderungen und den anderen relevanten

Vorschriften der Richtlinie 2014/53/UE übereinstimmt». (BMWi)

Die CE-Konformitätserklärung steht auf der Webseite

www.hagergroup.com zur Verfügung.

6LE007110A1

6LE007110A

Kit de démonstration Easy

Kongurationstool Easy

Easy demonstration kit

Easy demonstratiekit

Easy demonstrasjons kit

Demonstration kit Easy

Kit dimostrativo Easy

Kit de demostración Easy

Kit de demonstração Easy

WIFI Router

1

A

- Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

- Respecter les règles d’installation TBTS.

- Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

- Schutzmaßnahme SELV beachten.

E

Utilisable partout en Europe å et en Suisse

Par la présente Hager Controls déclare que l’appareil est

conforme aux exigences essentielles et aux autres dispositions

pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site :

www.hagergroup.com
