6LE000408C1

6LE000408C

TJA665

a

Serveur de confi guration easy

i

Confi guratieserver easy

A

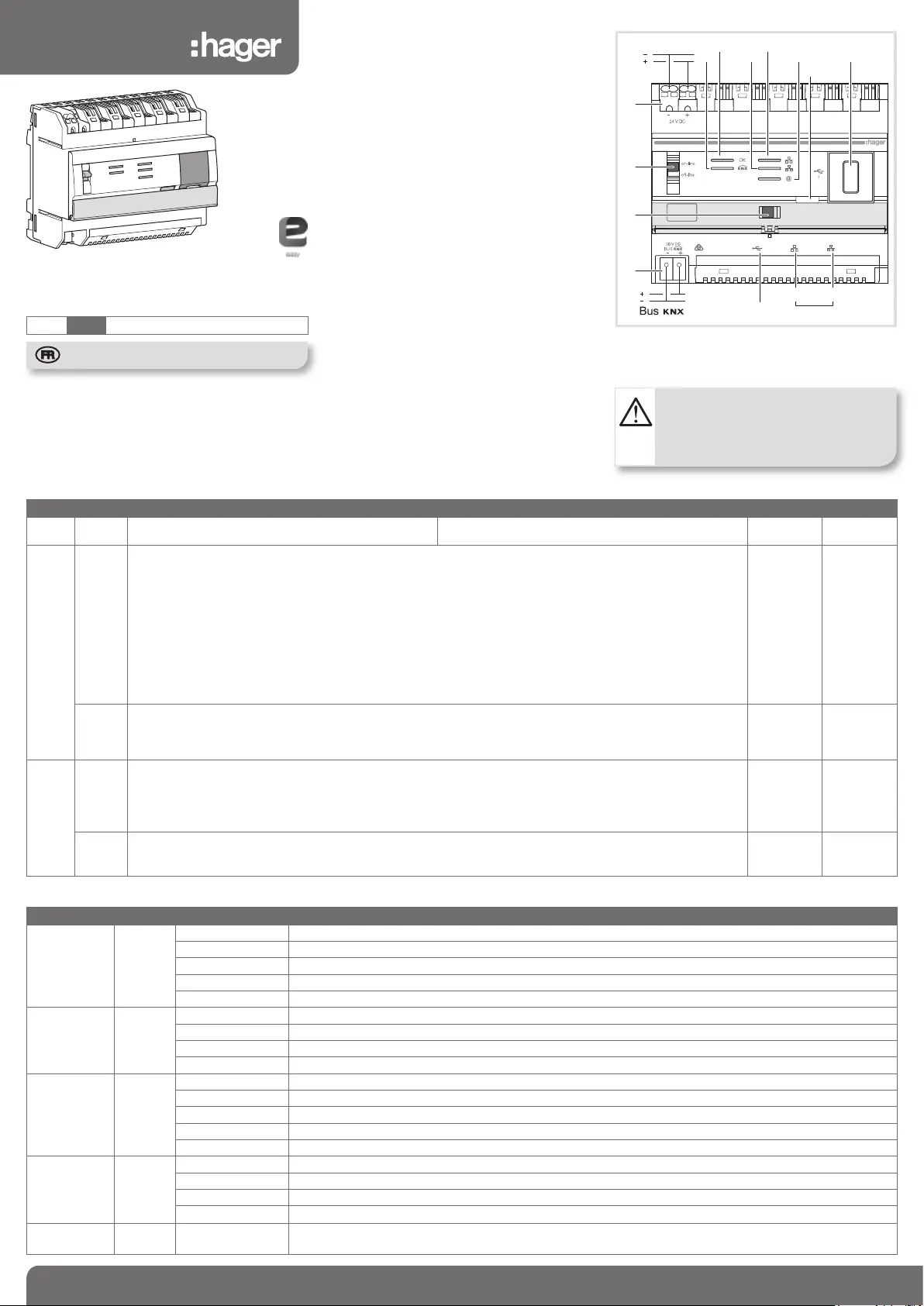

Le TJA665 est un serveur de confi guration de produit

KNX en mode easy. Il permet de confi gurer tous les

produits de marque Hager et Berker intégrant le mode

easy.

Le produit se connecte :

• d’une part au bus KNX au travers du connecteur

Z;

• d’autre part au réseau IP local au travers de l’un des

deux ports Ethernet

R ou T.

Le produit est équipé d’un logiciel de confi guration

pour les produits KNX-Easy. Ce logiciel fonctionne

en liaison avec les navigateurs web installés sur des

tablettes, smartphones ou des PC.

Compatibilité OS : iOS 8, Androïd 4.4, Windows 8.1

Compatibilité navigateur : IE11, Chrome, Firefox.

Installation

Installer de préférence le TJA665 dans le coffret VDI

de votre installation ou dans la valise de confi guration

TXA100. Dans le cas où l'installation ne comporte pas

de coffret VDI, veiller à respecter la séparation courant

Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

Ne pas installer ce module à l’extérieur

du bâtiment.

B9,.�<

2

1

2

TJA665

1

2

router

auto

2

1

2

TJA665

1

2

PC

auto

LAN

24V s

1

2

Z

A

5

67

8

R

E

T

9

3

4

PoEPoE

CommutateursComportement des ports Ethernet

A2

Port ethernet 1Port ethernet 2

Statut réseau

IP

Statut bus

KNX

Autoon-lineIl s'agit du mode de fonctionnement normal du TJA665 lorsqu'il est raccordé sur un routeur externe.

Les deux ports sont confi gurables en serveur DHCP ou en adresse IP fi xe.

- En client DHCP (mode par défaut en sortie d’usine), le TJA665 attend une adresse IP en provenance d’un serveur DHCP

connecté au réseau (le routeur) . Si au bout de 40 secondes, aucune adresse n’a été attribuée, le TJA665 prend

automatiquement l’adresse de repli : 192.168.0.253

- En adresse IP fi xe, le TJA665 prend immédiatement en compte les paramètres défi nis dans l’onglet

« confi guration serveur - Internet » du menu de réglage du confi gurateur :

• Adresse IP de l’interface

• Masque de sous-réseau

• Adresse de la passerelle par défaut

Attention : Même en cas de confl it d’adresse IP sur le réseau (autre équipement utilisant déjà l’adresse IP défi nie),

le module ne bascule pas automatiquement sur l’adresse de repli.

On-lineOn-line

off-lineCe mode est un mode de repli dans lequel les 2 ports sont interchangeables. Ils sont alors confi gurées automatiquement en

client DHCP.

- Si aucune adresse IP n’est attribuée par un serveur DHCP au bout de 40 secondes d’attente, le TJA665 prend

automatiquement l’adresse de repli 192.168.0.253

Off-lineOff-line

PCon-lineA utiliser lorsqu'un PC est directement connecté sur le TJA665. Ce mode active le serveur DHCP intégré au module. Les 2

ports sont interchangeables et confi gurés avec les paramètres suivants:

- Adresse IP de l’interface : 192.168.0.253

- Masque de sous-réseau : 255.255.255.0

- Adresse de la passerelle par défaut : 192.168.0.1

On-lineOn-line

off-lineCe mode est un mode de repli. Les deux ports sont confi gurés en mode client DHCP.

- Si aucune adresse IP n’est attribuée par un serveur DHCP au bout de 40 secondes d’attente, l’interface virtuelle du module

le TJA665 prend automatiquement l’adresse de repli 192.168.0.253

Off-lineOff-line

Fonction LEDRef LEDStatutDescription

Power

3

ÉteintProduit non alimenté

Clignote en vertPhase de démarrage du produit

S'allume en vertProduit démarré

Clignote en rougeProduit alimenté par la réserve de marche (10 s. max.)

S'allume en rougeErreur de chargement de l'OS

KNX

4

ÉteintProduit alimenté par la réserve de marche (10 s. max.)

Clignote en vertConnecté au bus KNX - trafi c bus

S'allume en vertConnecté au bus KNX - pas de trafi c bus

S'allume en rougePas de connexion au bus KNX

Ethernet 1 et 2

5et6

ÉteintPas de réseau (ou fonctionnement sur réserve de marche (10 s. max.))

Clignote en vertPas de serveur DHCP détécté, fonctionnement sur adresse IP de repli

S'allume en vertRéseau détecté et adresse IP affectée

S'allume en rougeConfl it d’adresse IP

Clignote en rougeAttente d'attribution d'adresse IP

Portail

7

ÉteintPas de connexion au portail Hager

Clignote en vertTentative de connexion au portail Hager

S'allume en vertConnexion au portail Hager établie

S'allume en rougePortail hager non accesible ou connexion refusée

Présence

tension bus

9

S'allume en rouge

Vérifi er la tension de bus en appuyant brièvement sur le BP

9. L'allumage de la LED rouge indique la présence bus KNX.

Signi cation des LEDS

fort / courant faible.
