108/2015 - 6LE000718AElcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com

6LE000718A

•

REQ5..X, REQ6..X

Deurstation video 2-draads

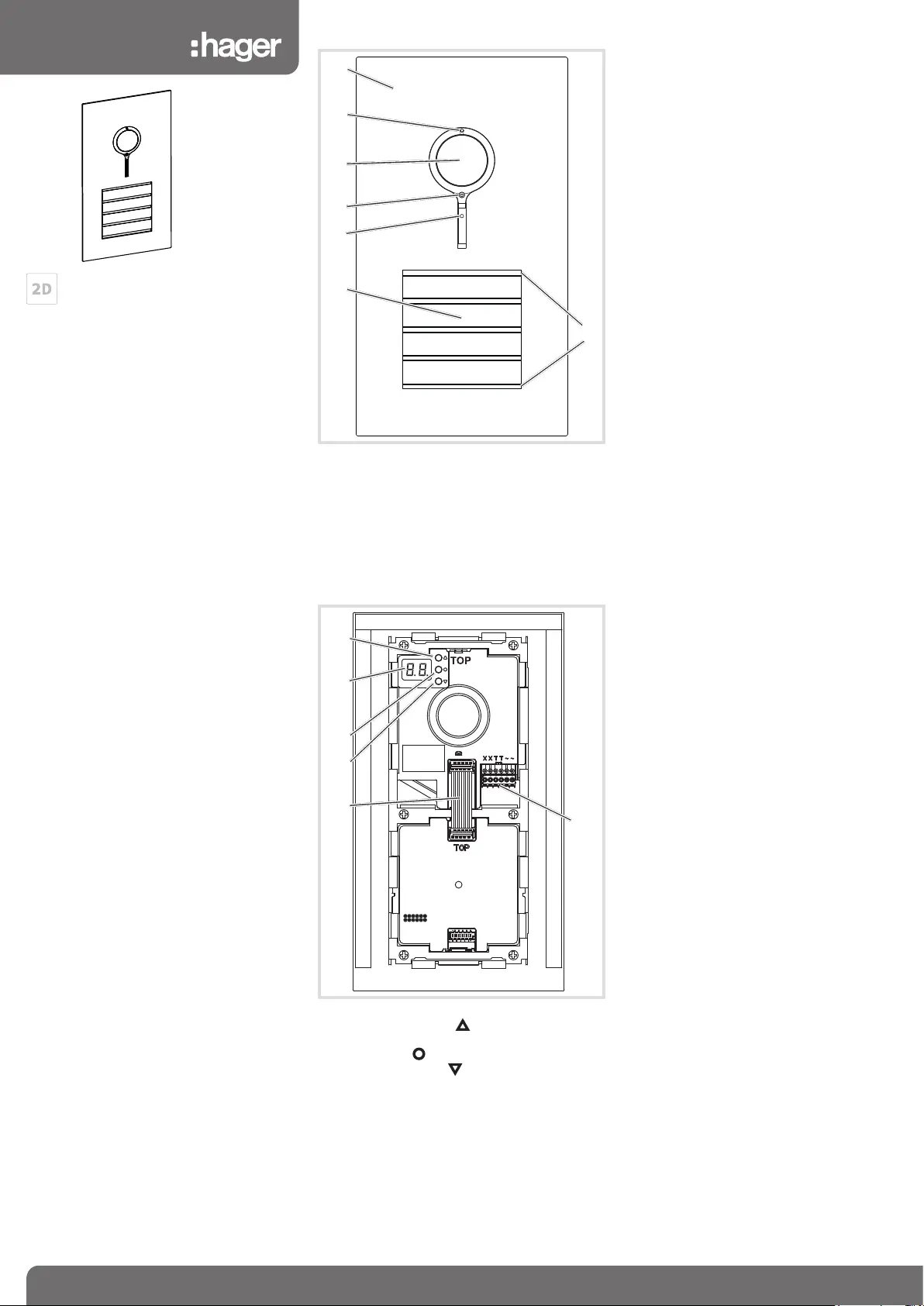

Opbouw van het apparaat

(7)

(3)

(6)

(4)

(5)

(2)

(1)

Afb. 1: front

(1) Roestvrijstalen frontplaat

(2) Microfoon

(3) Camera

(4) Fixeerschroef voor camera

(inbussleutel meegeleverd)

(5) Schemersensor voor achtergrondverlichting

oproeptoets/luidspreker

(6) Toetsenbord met oproeptoetsen

(7) Afdekstrook voor demontagebeveiliging

(11)

(8)

(9)

(10)

(12)

(13)

Afb. 2: achterzijde

(8) Insteltoets omhoog

(9) 7-segment display

(10) Keuzetoets

(11) Insteltoets omlaag

(12) Moduleverbindingskabel

(13) Aansluitklemmenblok

Functie

Het deurstation video werkt met een 2-draads bus-

systeem en maakt de communicatie mogelijk via

beeld en geluid.

Juiste toepassing

-Voor opbouw- en inbouwmontage in speciale

behuizingen (zie toebehoren)

-Niet compatibel met spreekinstallaties van an-

dere leveranciers

-Geschikt voor buitengebruik

Producteigenschappen

-Volledig voorgemonteerd

-Beveiligd tegen vandalisme

-Met geborstelde 2 mm roestvrijstalen frontplaat

-Vervangen van de naamplaat aan de voorkant

mogelijk zonder speciaal gereedschap

-Inbedrijfname door één man

-Oproeptoets met bevestigingstoon (uitschakel-

baar) en voelbare terugmelding

-Oproeptoets ook als licht- of deuropenertoets

en zonder functie instelbaar

-Homogene witte LED-oproeptoetsen met ach-

tergrondverlichting en lange levensduur

-Schemergestuurde oproeptoetsen met achter-

grondverlichting met instelbare inschakelhelder-

heid

-Openen van het deurstation alleen met meege-

leverd openingsgereedschap

-Breukbestendige, vlakke oproeptoetsen

-Kleurencamera

-Onzichtbare, verblindingsvrije IR LED-nachtver-

lichting

-Temperatuurgeregelde cameraverwarming voor

helder zicht

-Krasvaste camera-afdekking

-Luidspreker en microfoon beveiligd tegen sabo-

tage

-Volume en gevoeligheid microfoon instelbaar

-Deuropeningscontact op 1 ... 10 s instelbaar

-Deur openen zonder voorgaande oproep in in-

stallaties voor één deur instelbaar

-Borgkabel als installatiehulp

Bediening

Oproep doen (bellen)

zDe aan de gewenste deelnemer toegekende

oproeptoets bedienen.

Indien gecongureerd wordt de bediening van

de oproeptoets met een bevestigingstoon be-

vestigd. Geadresseerde binnenstations worden

opgeroepen.

Licht inschakelen

Een oproeptoets is ingesteld en gemarkeerd voor

de verlichtingssturing (lichtinstallatie meegeleverd).

zDruk op de oproeptoets voor de verlichting.

Indien gecongureerd wordt de bediening

van de oproeptoets met een bevestigingstoon

bevestigd. Het lichtcontact van een lijnvoeding

wordt gedurende de ingestelde tijd gesloten.

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een installateur worden uitge-

voerd conform de geldende installatienormen,

richtlijnen, voorschriften, bepalingen en onge-

vallenpreventievoorschriften van het betreffen-

de land.

Bij installaties en kabelinstallaties de voor

SELV-circuits geldende voorschriften en nor-

men aanhouden.

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blijven.
