1

i

RE..610..

Videomodule inbouw 2-draads

RE..510..

Video inbouwmodule inbouw 2-draads

6LE002631A Ind. A

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een installateur worden

uitgevoerd conform de geldende installatienormen,

richtlijnen, voorschriften, bepalingen en

ongevallenpreventievoorschriften van het

betreffende land.

Bij installaties en kabelinstallaties de voor SELV-

circuits geldende voorschriften en normen

aanhouden.

Deze handleiding maakt deel uit van het product en

dient in het bezit van de eindgebruiker te blijven.

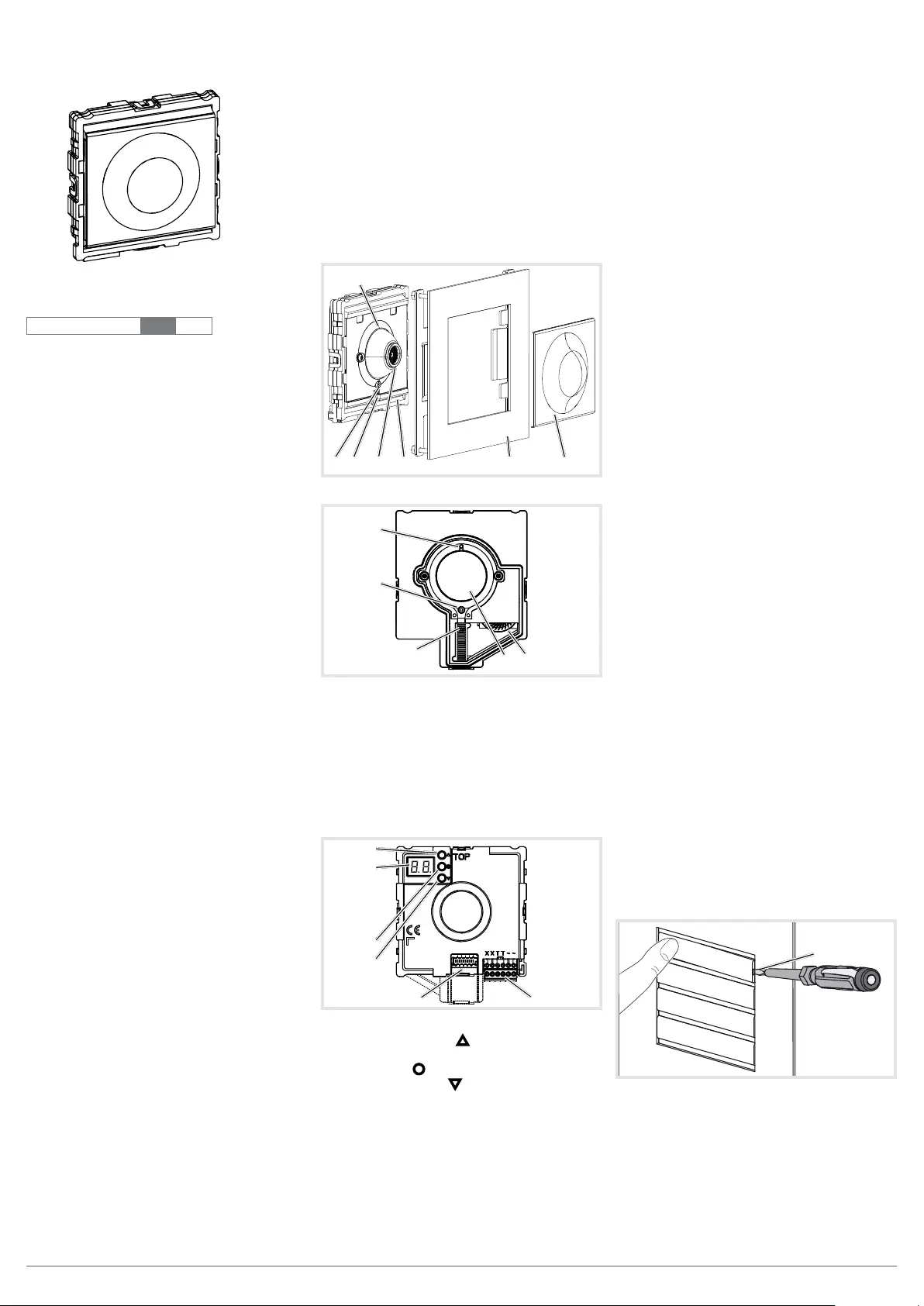

Opbouw van het apparaat

(1)

(4)

(5)(3)(6)(7)(2)

Afb. 1: frontzijde videomodule

(1)

(3)

(4)

(2)

(5)

Afb. 2: frontzijde video-eenheid

(1) Microfoon

(2) Fixeerschroef voor camera

(inbussleutel meegeleverd)

(3) Schemersensor voor achtergrondverlichting

oproeptoets

(4) Camera

(5) Luidsprekergaten

(6) Moduledrager (afhankelijk van referentie)

(7) Centraalstuk (alleen bij de video-modules)

(8)

(9)

(10)

(11)

(12)(13)

Afb. 3: achterzijde

(8) Insteltoets omhoog

(9) 7-segment display

(10) Keuzetoets

(11) Insteltoets omlaag

(12) Aansluiting voor moduleverbindingskabel

(13) Aansluitklemmenblok

Functie

Het apparaat werkt met een 2-draadsbussysteem en

maakt de communicatie mogelijk via geluid en beeld.

Juiste toepassing

-Voor opbouw- of inbouwmontage

-Niet compatibel met spreekinstallaties van ande-

re leveranciers

-Geschikt voor buitengebruik

Producteigenschappen

-Inbedrijfname door één persoon

-Met modules uitbreidbaar, bijvoorbeeld oproep-

toets

-Bevestigingstoon oproeptoets (uitschakelbaar)

-Oproeptoets ook als licht- of deuropenertoets

en zonder functie instelbaar

-Inschakelhelderheid van de achtergrondverlich-

ting van de oproeptoets instelbaar

-Kleurencamera

-Onzichtbare, verblindingsvrije IR LED-nachtver-

lichting

-Temperatuurgeregelde cameraverwarming voor

helder zicht

-Krasvaste camera-afdekking

-Luidspreker en microfoon beveiligd tegen sabo-

tage

-Volume en gevoeligheid microfoon instelbaar

-Deuropeningscontact op 1 ... 10 s instelbaar

-Deur openen zonder voorgaande oproep in in-

stallaties voor één deur instelbaar

Bediening van de oproeptoets

Op het apparaat zijn oproeptoetsmodules aange-

sloten.

Oproep doen (bellen)

zDe aan de gewenste deelnemer toegekende

oproeptoets bedienen.

Indien gecongureerd wordt de bediening van

de oproeptoets met een bevestigingstoon be-

vestigd. Geadresseerde binnenstations worden

opgeroepen.

Licht inschakelen

Een oproeptoets is ingesteld en gemarkeerd voor

de verlichtingssturing.

zDruk op de oproeptoets voor de verlichting.

Indien gecongureerd wordt de bediening

van de oproeptoets met een bevestigingstoon

bevestigd. Het lichtcontact van een lijnvoeding

wordt gedurende de ingestelde tijd gesloten.

Oproeptoets van tekst voorzien

zOproeptoets eenzijdig ingedrukt houden.

Aan de tegenoverliggende zijde wordt de los-

maakopening (14) voor een schroevendraaier

toegankelijk.

zSchroevendraaier in de hendelopening (14)

plaatsen en borging losmaken (afb. 4).

zAfdekplaat met naamplaat afnemen.

(14)

Afb. 4: naamplaat afdekking losmaken

(14) Losmaakopening

zIndien nodig naamplaat beschrijven.

zNaamplaat met tekst, voorbereide folie of voor-

bereide tekstband in de afdekplaat plaatsen .

zAfdekplaat vastdrukken.

Gebruik als naamplaat geen papier, omdat

vocht en UV-licht papier en tekst beschadigen.

P
