1Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.hager.com -

e

6LE001401A

0123456789ABCDEFGG

e

y

a

•

z

REH311X

Taster-Expander bis 16 Teilnehmer EB

Expander-pulsanti fino 16 utenti

Drukknop uitbreidingsmodule, tot 16

deelnemers, inbouw

Matrice de boutons d’appel jusqu’à 16

participants

Push-button expander up to 16

subscribers built-in

08/2015 - 6LE001401A

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft gemäß den ein-

schlägigen Installationsnormen, Richtlinien,

Bestimmungen, Sicherheits- und Unfallverhü-

tungsvorschriften des Landes erfolgen.

Bei Installation und Leitungsverlegung die für

SELV-Stromkreise geltenden Vorschriften und

Normen einhalten.

Diese Anleitung ist Bestandteil des Produktes

und muss beim Endkunden verbleiben.

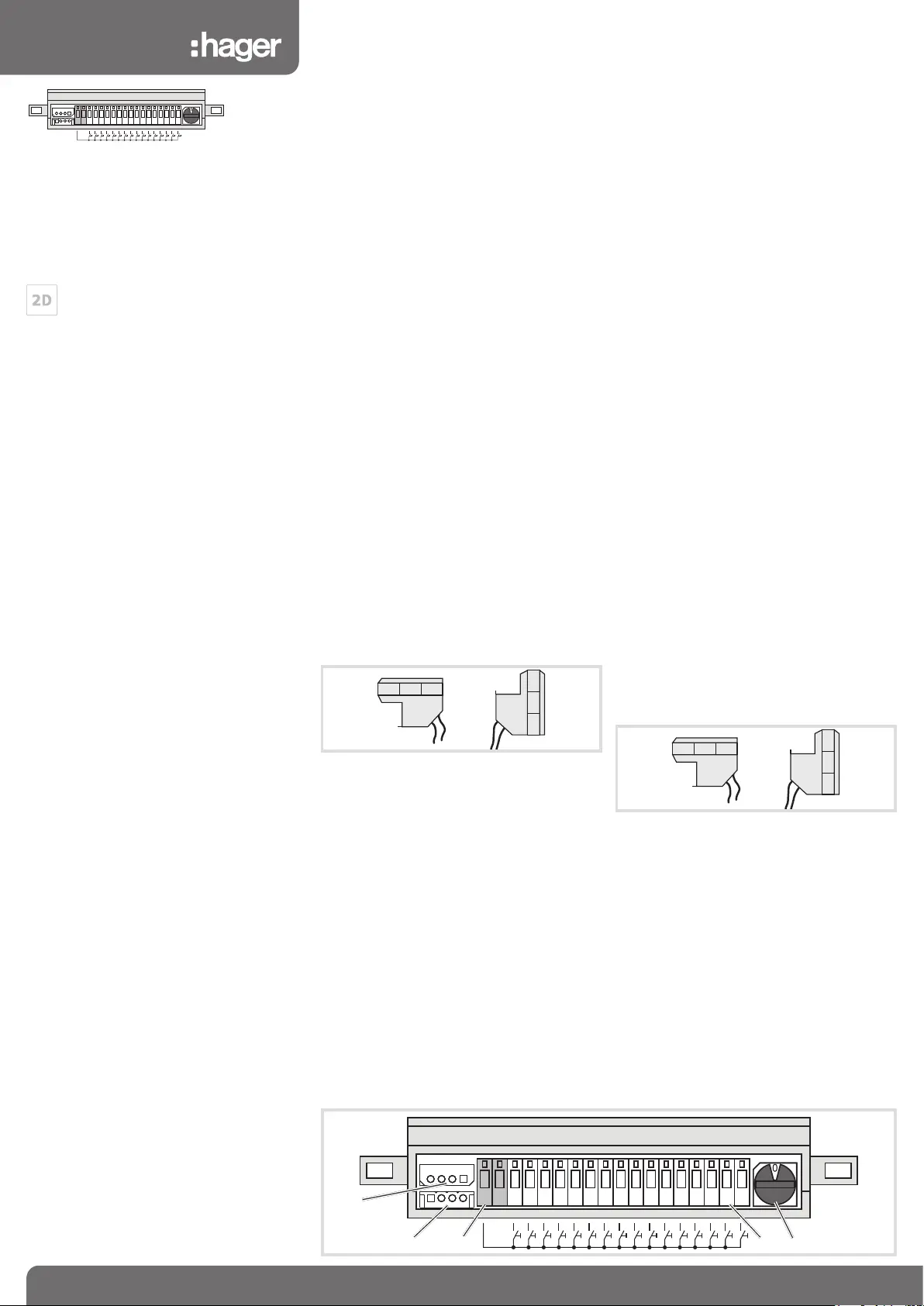

Geräteaufbau (Bild 2)

(1) Datenausgang des Expanders

(2) Dateneingang des Expanders

(3) Bezugspotenzial-Klemme für Ruftaster

(4) Teilnehmeradressen-Klemmen für Ruftaster

(5) Expander Drehcodierschalter Gruppen-

adresse

zMit der beiliegenden Verbindungsleitung ist der

Datenausgang des Expanders (1) mit dem Tür-

lautsprecher-Eingang oder mit dem Datenein-

gang (2) des vorigen Expanders zu verbinden

(Kaskadierung).

zLeiter der Ruftaster an der Bezugspotenzi-

al-Klemme und je nach Teilnehmer an die

Teilnehmeradressen-Klemme 0-F anschließen.

Die Klemmenbezeichnung entspricht der Teil-

nehmeradresse der Innenstation.

zAm Expander Drehcodierschalter (5) die Grup-

penadresse 0–F einstellen. Bei kaskadierten

Expandern muss an jedem Expander eine

eigene Gruppenadresse eingestellt werden.

Die Expander Gruppenadresse entspricht der

Gruppenadresse in den Innenstationen.

Montagehinweis

zExpander über Kopf oder hochkant im Unter-

putzkasten bzw. an der Klingelplatte montieren.

Bild 1: Leiterführung

Um Geräteschäden durch Kondenswasser zu

vermeiden, sind die Leiter vom Expander nach

unten wegzuführen.

Technische Daten

Expander (B x H x T)95 x 26 x 18 mm

Breite ohne Befestigungsösen 76 mm

Abstand Befestigungsösen 86 mm

Verbindungsleitung Länge 300 mm

P

P

P

Indicazioni di sicurezza

L‘incasso e il montaggio di apparecchi elettrici

deve essere eseguito esclusivamente da un

elettricista qualicato in base alle norme, alle

direttive, alle condizioni e ai provvedimenti di

sicurezza e prevenzione degli incidenti in vi-

gore nel paese.

Per l‘installazione e la posa dei cavi, attenersi

alle direttive e alle norme vigenti per i circuiti

elettrici di bassa tensione.

Queste istruzioni per l‘uso sono parte inte-

grante del prodotto e devono restare in posses-

so dell‘utilizzatore nale.

Struttura apparecchio (gura 2)

(1) Uscita dati dell‘estensore

(2) Ingresso dati dell‘estensore

(3) Morsetto per potenziale di relazione per tasti

di chiamata

(4) Morsetti indirizzi utenti per tasti di chiamata

(5) Espansore interruttore di codica a rotazione

indirizzo a gruppi

zCon la linea di collegamento fornita in dota-

zione è necessario collegare l‘uscita di dati

dell‘espansore (1) con l‘ingresso del citofono o

con l‘ingresso di dati (2) dell‘espansore prece-

dente (collegamento a cascata).

zCollegare il conduttore dei tasti di chiamata al

morsetto per potenziale di relazione e, in base

all‘utente, al morsetto indirizzi utente 0-F.

La designazione dei morsetti corrisponde all‘in-

dirizzo utenti del posto interno.

zSull‘interruttore di codica a rotazione

dell‘espansore (5) impostare l‘indirizzo di

gruppo 0–F. In caso di espansori a cascata, su

ogni espansore occorre impostare un proprio

indirizzo di gruppo.

L‘indirizzo di gruppo dell‘espansore corrisponde

all‘indirizzo di gruppo del posto interno.

Istruzioni di montaggio

zMontare l‘espansore sopra testa o di costa nella

scatola da incasso sulla piastra del campanello.

Figura 1: guida del conduttore

Per evitare danni all‘apparecchio dovuti all‘ac-

qua di condensa occorre allontanare i condutto-

ri dall‘espansore verso il basso.

Dati tecnici

Espansore (L x A x P)95 x 26 x 18 mm

Larghezza senza occhielli di ssaggio 76 mm

Distanza occhielli di ssaggio 86 mm

Lunghezza del cavo di collegamento 300 mm

P

P

P

y

0123456789ABCDEFGG

2

(1)

(5)

(3)(4)(2)
