108/2015 - 6LE001054AElcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com

6LE001054A

•

RED114X

Schakelrelais 1-voudig met

ingang, 2-draads, inbouw

S1S2

Relais

X

X

JP

C

NO

ctrl-in

RED114X

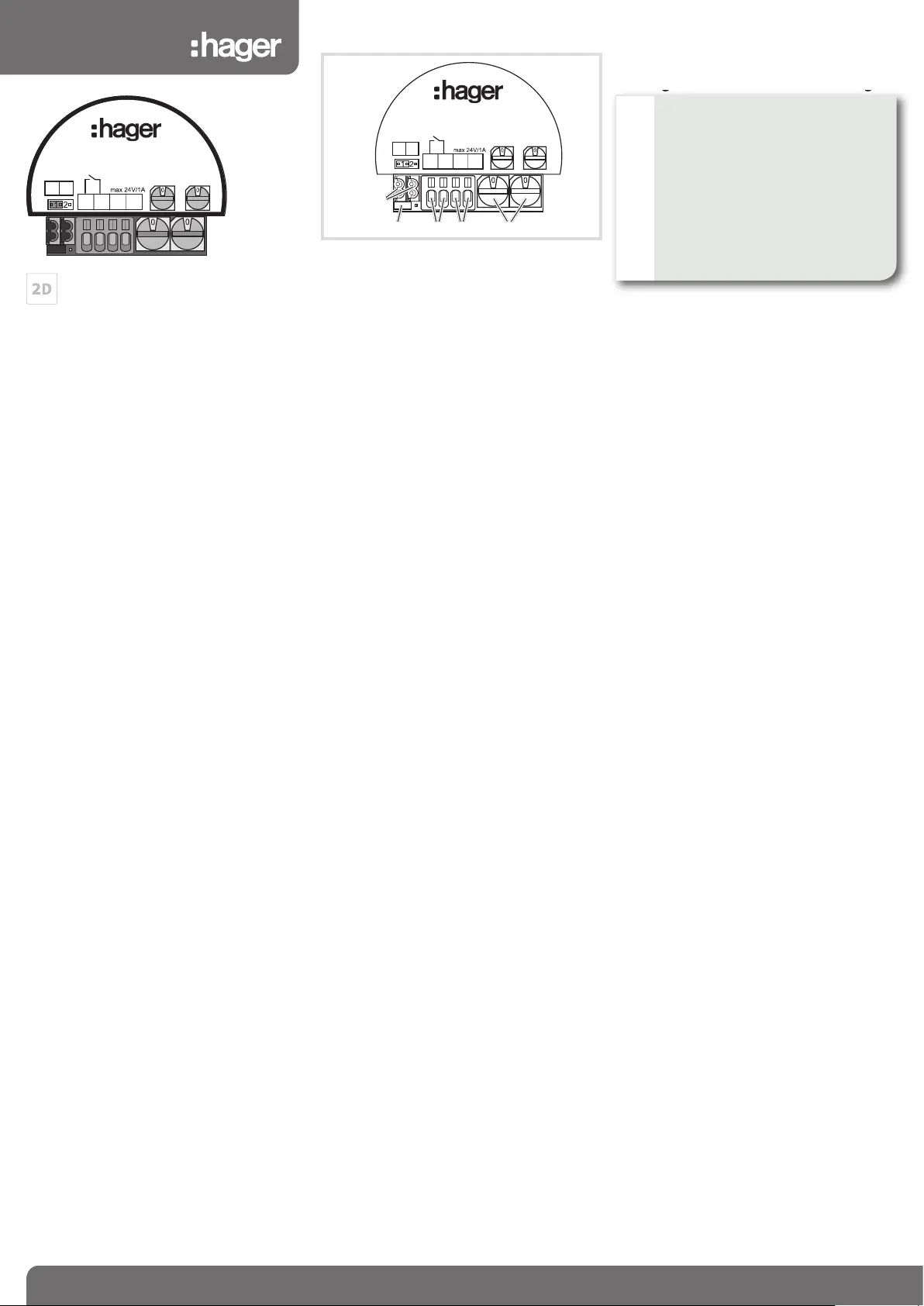

Opbouw van het apparaat

S1S2

Relais

X

X

JP

C

NO

ctrl-in

RED114X

(3)

(1)

(2)(4)(5)

Afb. 1: opbouw van het apparaat

Opbouw van het apparaat

(1) Busaansluiting 2-draads X/X

(2) Jumper voor functie-instelling

(3) Aansluiting Control-in ingang voor potentiaal-

vrije contacten (bijvoorbeeld impulsdrukker)

(4) Aansluiting potentiaalvrij schakelcontact

(5) Draaischakelaar S1 en S2 functie-/adresin-

stellingen

Functiebeschrijving

Afhankelijk van de instelling voert het apparaat via

de 2-draads bus en/of de toestand van de control-

in ingang ontvangen schakel- of zendcommando‘s

uit.

Juiste toepassing

-Schakelen van elektrische verbruikers 24 V AC/

DC met potentiaalvrij contact

-Zenden van 2-draads buscommando‘s door slui-

ten van het contact op de control-in ingang

-Montage in inbouwdoos conform DIN 49073

resp. aftakdoos opbouw/inbouw

-Niet compatibel met deurcommunicatie-installa-

ties van andere fabrikanten

Producteigenschappen

-Draaischakelaar voor functie- en adresinstelling

-Alle aansluitingen met steekklemmen

Informatie voor de elektrotechnische

installateur

Montage en elektrische aansluiting

Montage en elektrische aansluiting

GEVAAR!

Gevaar voor elektrische schokken bij

aanraking van spanningvoerende

delen in de inbouwomgeving.

Elektrische schokken kunnen de dood

tot gevolg hebben!

Voor de werkzaamheden aan het

apparaat of de last alle bijbehorende

installatie-automaten loskoppelen.

Onderdelen onder spanning in de

omgeving afdekken!

ç

Voor werkzaamheden aan installaties met netaan-

sluiting 230 V wisselspanning moeten de veilig-

heidsvoorschriften conform DIN VDE 0100 worden

aangehouden.

Bij de installatie van deurcommunicatie-installaties

moeten de algemene veiligheidsvoorschriften

voor communicatie-installaties volgens VDE 0800

worden opgevolgd:

-Gescheiden installatie van net- en deurcommu-

nicatiekabels conform VDE 0800.

-Scheiding tussen net- en deurcommunicatiebe-

kabeling in gemeenschappelijk gebruikte kabel-

goten.

-Gebruik van normaal in de handel verkrijgbare

kabels, bijv. J-Y (St) Y met een diameter van

0,8 mm.

Buskabels

-J-Y(ST)Y of A-2Y(L)2Y

Getwist aderpaar gebruiken.

Aanbeveling: wit/geel

-CAT

Getwist aderpaar gebruiken.

Aanbeveling: oranje/wit

-YR

Naast elkaar liggende aders gebruiken.

Apparaat aansluiten en monteren

2-draadsbuskabel op busaansluiting (1) aan-

sluiten.

Wanneer het schakelrelais aan het einde van

de 2-draads buskabel wordt aangesloten, moet

de 2-draads buskabel worden afgesloten met

een afsluitweerstand (meegeleverd).

Indien nodig de last gevoed door een voedings-

spanning van maximaal 24 V op het potentiaal-

vrije schakelcontact (4) aansluiten.

Indien nodig potentiaalvrij contact op Control-in

ingang aansluiten.

Functie-/adresinstelling op de draaischakelaars

S1 en S2 instellen.

Apparaat in de installatie- of aftakdoos plaatsen.

P

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een elektrotechnisch installa-

teur worden uitgevoerd.

Wanneer deze handleiding niet in acht wordt

genomen, kan schaden aan het apparaat, brand

of andere gevaren optreden.

Bij installaties en kabelinstallaties de voor

SELV-circuits geldende voorschriften en nor-

men aanhouden.

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blijven.

Product specificaties
