RED111X

Lijnkoppelaar met deurontgren-

delcontact, 2-draads, din-rail

Data

B1

B2

B3

S-Addr.TerminationBackbone

28VDC InPE

Power

Backbone

Cam

X/XT/T

Out

S/Sa/bL/L

Mon

X/X

on

off

0

F

E

D

C

B

A

9

8

7

6

5

4

3

2

1

Audio

Art.-No. 190.415.0

RED111X

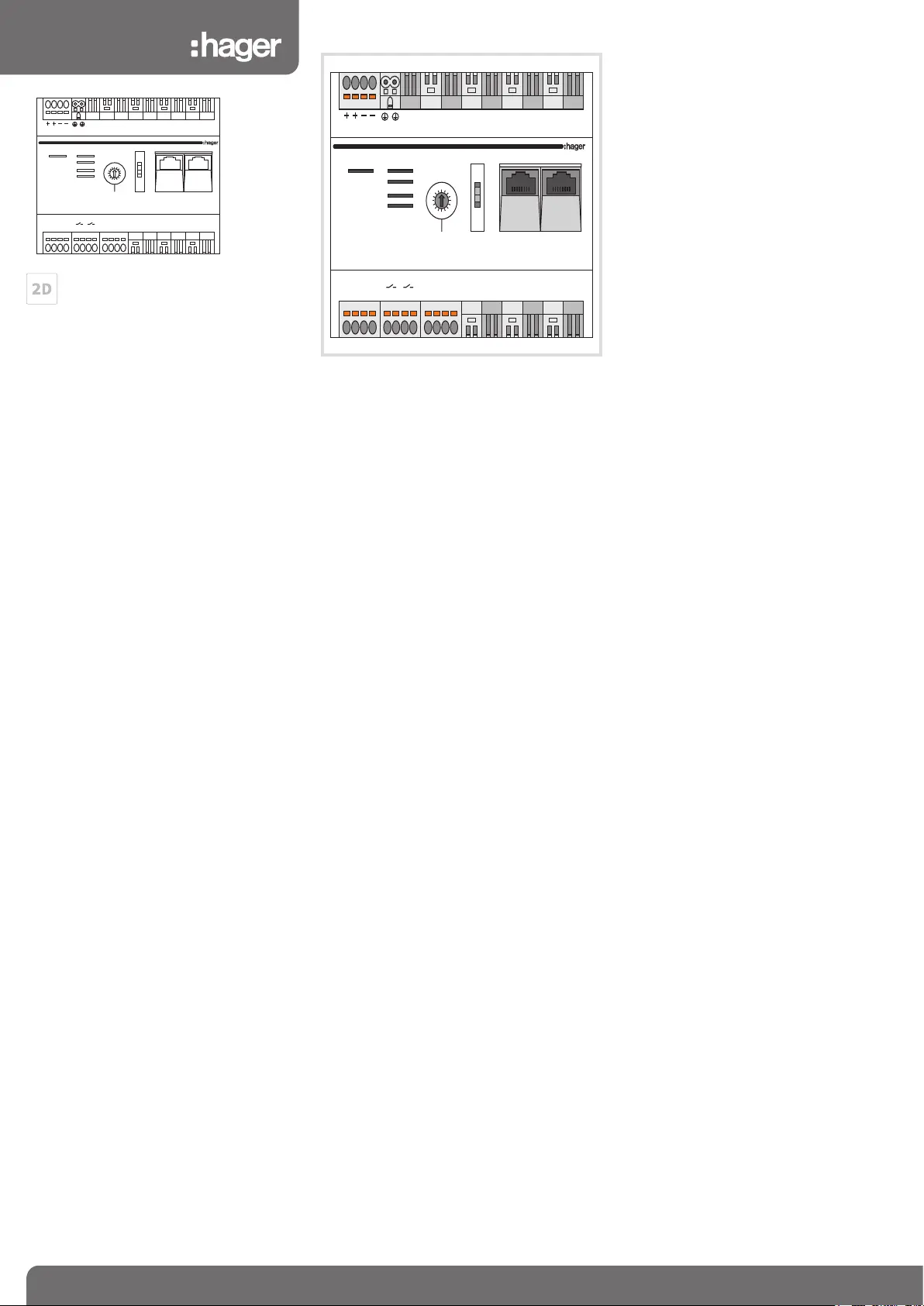

Opbouw van het apparaat

Data

B1

B2

B3

S-Addr.TerminationBackbone

28VDC InPE

Power

Backbone

Cam

X/XT/T

Out

S/Sa/bL/L

Mon

X/X

on

off

0

F

E

D

C

B

A

9

8

7

6

5

4

3

2

1

Audio

RED111X

(1)(2)

(3)

(4)(5)(6)(7)(8)

(11)

(10)

(9)

(12)

(13)

Afb. 1: opbouw van het apparaat

(1) Potentiaalvereffeningsaansluiting PE

(2) Aansluiting bedrijfsspanning 28 V DC In

(3) Bedrijfs-/overbelastings-LED Power

(4) 2-draads videobus Cam X/X voor aansluiting

van video-deurstations

(5) i2-bus Audio a/b voor aansluiting van bijv.

audio-deurstations, bus-schakelrelais,

telecom-interface

(6) Deuropenercontact T/T (max. 24 V/1 A)

(7) Lichttoetscontact L/L (max. 24 V/1 A)

(8) Aasnsluiting extra spanning Out S/S

(9) 2 draads bus Mon X/X aansluiting voor bin-

nenstations video, binnenstations audio en

etage-deurstations

(10) Data-LED - dataverkeer in koppelingslijn

(11) B1, B2 en/of B3 LED - weergave van de

backbone-status

(12) S-addr. Draaischakelaar voor instelling

lijnadres

(13) Schakelbare backbone-terminator

(14) Backbone-aansluitingen met RJ45-bussen

Functie

Koppelaar verbinden als individuele lijnen nodig

zijn over de backbone-leiding met een grotere in-

stallatie. Door een goed geplande koppelaarstruc-

tuur worden gespreksonderbrekingen geminimali-

seerd.

Juiste toepassing

-Koppelaar voor audio- en video-installaties

-Montage op DIN-rail conform DIN EN 60715

-Niet compatibel met spreekinstallaties van an-

dere leveranciers

-Uitsluitend geschikt voor binnengebruik zonder

druip- en spatwater

Producteigenschappen

-Koppelen van maximaal 3 verbindingen tegelij-

kertijd

-Integreerde versterker voor videosignaal

(0-20 dB)

-Lichttoetscontact L/L voor externe componen-

ten

-Contact voor tegen manipulatie beveiligde

deuropener

-Schakelbare backbone-terminator

-overbelastingsbeveiliging

-Alle aansluitingen met steekklemmen

-Installaties met maximaal 64 koppelaars, 150

hoofd-deurstations en 256 binnenstations

(video en audio) uitvoerbaar

Weergave bedrijfsstatus

De LEDs op het front van de koppalaar geven de

actuele operationele toestand aan.

Bedrijfs-/overbelastings-LED Power (3)

UITHet apparaat is niet klaar voor gebruik.

Er is geen bedrijfsspanning aanwezig.

GROENHet apparaat is klaar voor gebruik.

ROODHet apparaat is overbelast.

Gegevensverkeer LED data (10)

ROODGevensverkeer in koppelaar lijn.

Backbone LED B1, B2 en B3 (11)

GROEN

knippe-

rend

Video-overdracht over de aangegeven

backbone.

GROENVideo- en/of audio-overdracht over het

aangegeven backbone-aderpaar.

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een installateur worden uitge-

voerd conform de geldende installatienormen,

richtlijnen, voorschriften, bepalingen en onge-

vallenpreventievoorschriften van het betreffen-

de land.

Bij installaties en kabelinstallaties de voor

SELV-circuits geldende voorschriften en nor-

men aanhouden.

Wanneer deze handleiding niet in acht wordt

genomen, kan schaden aan het apparaat, brand

of andere gevaren optreden.

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blijven.

Product specificaties
