109/2015 - 6LE000711BElcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com

6LE000711B

•

REA1..X, REA..S

Binnenstation audio, opbouw,

2-draads

Opbouw van het apparaat

(3)

(1)

(2)

(4)

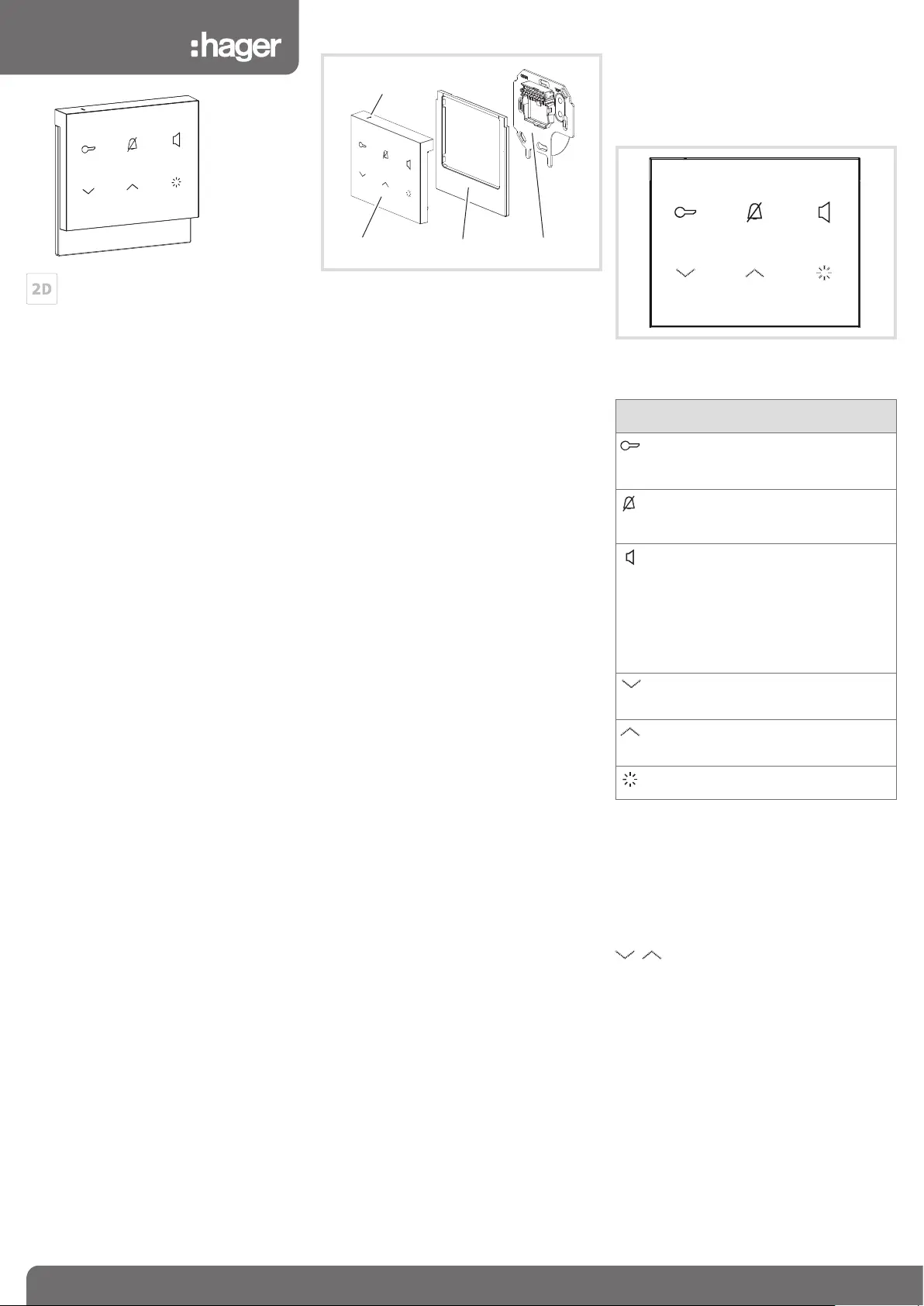

Afb. 1: opbouw van het apparaat

(1) Binnenstation (bedieningsdeel)

(2) Designraam (niet meegeleverd)

(3) Draagplaat met aansluitklemmenblok

(4) Microfoon

Functie

Het binnenstation Audio is een apparaat voor het

2-draads bussysteem. Deze kan met deurstations

en andere binnenstations communiceren en deuro-

peners ontgrendelen.

Juiste toepassing

-Voor de opbouwmontage op een vlakke onder-

grond op montage op een apparatuurdoos con-

form DIN 49073

-Uitsluitend geschikt voor binnengebruik zonder

druip- en spatwater

-Niet compatibel met deurcommunicatie-installa-

ties van andere fabrikanten

Producteigenschappen

-Touch-bedieningspaneel met 6 symbooltoetsen,

3 daarvan verlicht

-Vrij spreken of push-to-talk

-Volume oproepgeluid en de gevoeligheid van

de microfoon instelbaar

-16 oproepmelodieën, individueel toekenbaar

-Aansluiting voor etagebeltoets

-Etage-oproep doorverbinden

-Parallelbedrijf (in totaal maximaal 3 gelijk ge-

adresseerde binnenstations)

-Interne oproepen naar andere binnenstations

-Lichtdrukknop voor aansturen van het lichtre-

laiscontact van de busvoeding

Bediening

Bedieningsconcept

Elk van de 6 symbooltoetsen op het bedienings-

paneel (afb. 2) heeft een touch-gevoelig gebied.

Voor het activeren van de functie heeft deze een

toetsbediening nodig met voelbare terugmelding.

Afb. 2: bedieningspaneel

Alle basisfuncties kunnen direct via de betreffende

symbooltoets worden opgeroepen:

Symbooltoets

LED

Functie

toestand

Deuropenertoets

2)

Deur ontgrendelen

BrandtDeur kan worden

ontgrendeld

Mute-toets

2)

Oproeptoon stil

schakelen

KnippertOproeptoon stil geschakeld

Sprekentoets

2)

Oproep aannemen,

gesprek beëindigen,

modus interne oproep

inschakelen

KnippertBinnenkomende oproep,

modus interne oproep

ingeschakeld

BrandtGespreksverbinding actief

Insteltoets

omlaag

Waarde verminderen,

Interne oproep F/E

beginnen

Insteltoets

omhoog

Waarde verhogen,

Interne oproep F/F

beginnen

Lichtdrukknop

2)

Licht inschakelen

1)

,

instelmodus beëindigen

1)

overeenkomstige installatie vereist

2)

met bevestigingstoon

Tabel 1: toetsen bedieningspaneel

Daarnaast geven de toetsen na bediening een

akoestische terugmelding:

-1 bevestigingstoon = functie beschikbaar

-3 korte tonen = functie niet beschikbaar

-3 terugkerende tonen = interne oproepmodus

Door tegelijkertijd indrukken van de toetsen

+ wordt de instelmodus geactiveerd

(zie audio-instellingen).

P

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mag alleen door een installateur worden uitge-

voerd conform de geldende installatienormen,

richtlijnen, voorschriften, bepalingen en onge-

vallenpreventievoorschriften van het betreffen-

de land.

Bij installaties en kabelinstallaties de voor

SELV-circuits geldende voorschriften en nor-

men aanhouden.

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blijven.
