Présentation du produit

et principe de fonctionnement

Le télévariateur EVN002 permet de faire varier la

luminosité d’une charge incandescente, Halogène

BT (230V), halogène très basse tension (TBT 12V

ou 24V) avec transformateur électronique ou

ferromagnétique, fluo-compacte dimmable avec

alimentation intégrée, lampe LED 230V dimmable

avec alimentation intégrée, lampe LED dimmable

très basse tension (TBT 12V ou 24V) avec

transformateur électronique.

Ce produit est un variateur universel à détection

automatique de charges qui

dispose d’une fonction apprentissage afin

de commander plus ecacement les lampes Fluo-

Compactes et LED 230V.

Le réglage du niveau d’éclairement se fait soit par

le bouton poussoir 1 intégré sur la face avant du

produit, soit par des boutons poussoirs raccordés

au produit.

• Par appuis brefs : allumage ou extinction

de l’éclairage.

• Par appuis maintenus (à partir de 400ms) :

variation de la luminosité jusqu’au niveau

minimum ou maximum. Le sens de la variation

est inversé à chaque nouvel appui maintenu.

Apprentissage de la charge

L’apprentissage de la charge permet de détecter

les caractéristiques de la charge pour la

commander plus ecacement.

• Appuyer 10 secondes sur le bouton poussoir

jusqu’à ce que la charge clignote une fois.

Pendant l'appui, la charge peut clignoter.

• Faire un appui bref sur le bouton poussoir

pour lancer l’apprentissage. Cette opération

dure environ 30 s. et fait varier le niveau

d’éclairement.

• Après cet apprentissage, la charge s’allume

au niveau maximum et clignote une fois pour

signaler que l’apprentissage est terminé.

Selon la charge raccordée, le niveau d’éclairement

minimum peut être modifié.

Retour usine (mode automatique)

Si une charge conventionnelle est à nouveau

installée, il est possible de revenir dans le mode

de variation “usine” : après l’appui de

10 s., faire 2 appuis brefs.

Le produit confirmera le retour usine en faisant

clignoter la charge deux fois.

Si aucune action n’est eectuée 10 s. après

l’appui long, le produit retourne dans le mode de

variation précédent. Ce mode est le plus adapté

aux charges conventionnelles.

6LE003281A

za

Télévariateur universel 500W

e

i

EVN002

échelle 100%

EVN002

500

W 45°C

NL

E1

EVN002

500

W 45°C

NL

E1

échelle 1

EVN002

500W 45°C

N

L1

L2

E1

ε

NL

1

EVN002

500W 45°C

N

L1

L2

E1

ε

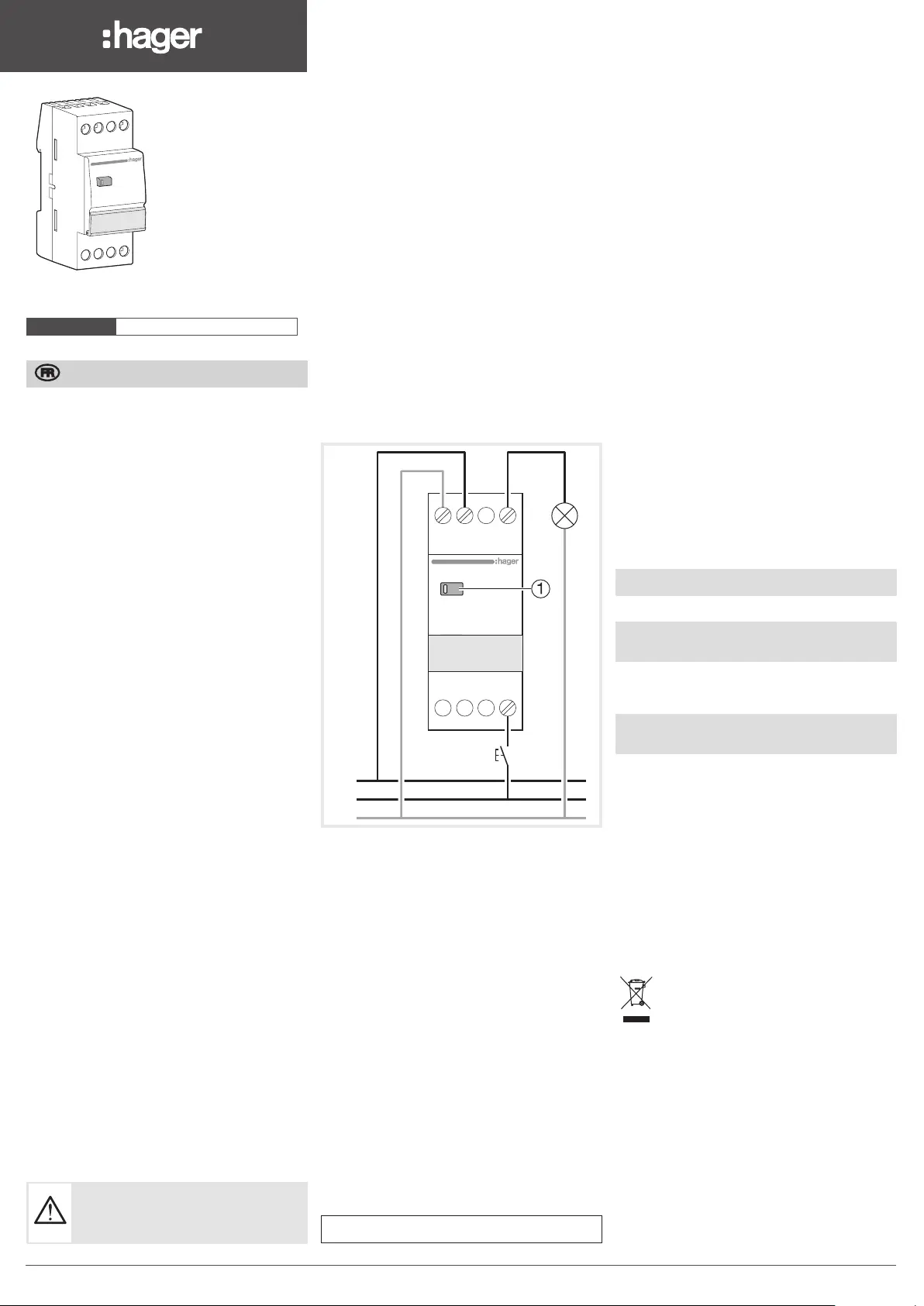

Schéma de raccordement

et présentation visuel produit

Recommandations de mise

en œuvre

Installer le produit dans le bas de l’armoire pour

éviter une température de fonctionnement trop

élevée.

Nous recommandons de séparer les variateurs

EVN002 des appareils électromécaniques de forte

puissance (contacteurs, disjoncteurs).

Protection contre la surchaue

ou contre les surcharges

En cas de surchaue ou surcharge, la puissance

disponible est automatiquement réduite.

Pour remédier à ce phénomène :

• adapter ou diminuer la charge raccordée sur la

sortie du variateur,

• diminuer la température du produit et celle de

l’enveloppe en insérant des intercalaires de

dissipation (ex : LZ060) de part et d’autre du

variateur EVN002 et en assurant une bonne

ventilation.

En cas de court-circuit ou de surcharge trop

importante, la charge n’est plus commandée.

Pour remédier à ce problème :

• vérier si la sortie est en court-circuit,

• diminuer la puissance de la charge raccordée

au produit.

Spécifications techniques

Caractéristiques électriques

• Tension d’alimentation : 230V v 50/60Hz

• Consommation à vide : 0.2W

• Dissipation maximum du produit : 4,5W

Caractéristiques fonctionnelles

Puissances délivrée

• Lampes à incandescence et halogènes 230V :

500W

• Lampes halogènes TBT 500VA via

transformateur ferromagnétique

Le transformateur ne devra pas être utilisé

à moins de 75% de sa charge nominale.

• Lampes halogènes TBT, LED TBT dimmable

500VA via transformateur électronique.

Il faut tenir compte du rendement des

transformateurs pour calculer le nombre maximum

de lampes.

• Lampes uocompactes dimmables à ballast

intégré 230V : 100W

• Lampes LED dimmables 230V : 100W

(10 lampes)

Les lampes fluocompactes non dimmables et les

LED non dimmables ne sont pas compatibles avec

ce produit.

Entrée de commande

• Tension : 230V v 50/60Hz

• Distance de raccordement : 50m

• Boutons poussoir non lumineux

Environnement

• T° de fonctionnement : -10 °C à +45 °C

• T° de stockage : -25 °C à +70 °C

Raccordement :

• Capacité souple : 1,5 mm² à 6 mm²

• Capacité rigide : 1,5 mm² à 6 mm²

Encombrement :

• 2 x 17.5mm

Utilisable partout en Europe M et en Suisse

A

Comment éliminer ce produit

(déchets d’équipements électriques

et électroniques).

(Applicable dans les pays de l’Union Européenne et aux

autres pays européens disposant de systèmes de collecte

sélective).

Ce symbole sur le produit ou sa documentation indique

qu’il ne doit pas être éliminé en fin de vie avec les autres

déchets ménagers. L’élimination incontrôlée des déchets

pouvant porter préjudice à l’environnement ou à la santé

humaine, veuillez le séparer des autres types de déchets et

le recycler de façon responsable. Vous favoriserez ainsi la

réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur

ayant vendu le produit ou à se renseigner auprès de leur

mairie pour savoir où et comment ils peuvent se

débarrasser de ce produit afin qu’il soit recyclé en

respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs

et à consulter les conditions de leur contrat de vente. Ce

produit ne doit pas être éliminé avec les autres déchets

commerciaux.

Une charge doit être raccordée afin de

procéder à l’apprentissage de la charge

ou au retour usine.

16LE003281A
