Présentation du produit

Les télévariateurs pilotes EV106 et EV108

permettent la variation de l’éclairage, pour

des puissances jusqu’à 30 x 1000 W, asociés

à des télévariateurs EV100/ EV102 via une

liaison 1-10V.

Utilisé seul, il permet le contrôle de lampes

fluorescentes via des ballasts 1-10 V.

Par paramétrage, il est possible de définir :

- les paramètres de variation (EV106, EV108)

- le mode de fonctionnement des entrées E1

et E2 (EV108 uniquement).

Fonctions du télévariateur

1. Fonctionnement normal

En fonctionnement normal, l’afficheur 8,

indique le niveau d’éclairement, tandis

que les 2 boutons poussoirs 4 permettent

de faire varier le niveau d’éclairement.

Un appui bref sur le bouton 1 éteint ou allume

au dernier niveau mémorisé.

Le réglage du niveau d’éclairement se fait éga-

lement par des boutons poussoirs 7, lumineux

ou standards, raccordés au produit :

• par appuis brefs :

allumage ou extinction de l’éclairage.

• par appuis maintenus :

variation de la luminosité jusqu’au niveau mini-

mum ou maximum. Le sens de la variation est

inversé à chaque nouvel appui maintenu.

2. Paramétrage du variateur EV106

Pour démarrer la saisie des paramètres, il faut

appuyer sur la touche

AI1_EV106_T4_02

(affichage de - -), puis

faire un nouvel appui sur

AI1_EV106_T4_02

jusqu’à l’affichage

de P0.

Les touches

AI1_EV106_T4_02

et

AI1_EV106_T4_02

sont utilisées pour faire

défiler les différents choix (P0 à P4 ou valeurs),

tandis que la touche

AI1_EV106_T4_03

ok

valide la saisie.

Les étapes de programmation sont les sui-

vantes :

• la vitesse de variation de 0% à 100% P0,

de 4 s à 99s

• le niveau mini d’éclairement P1 de 01 à 49%

• le niveau maxi d’éclairement P2 de 51 à 99%

• la vitesse d’atteinte des niveaux d’ambiance

P3 (0 à 99 %) : de 0 à 99 s

• la vitesse d’extinction P4 (99 à 0 %) :

de 0 à 99 s.

3. Paramétrage du EV108

Voir annexe paramétrages EV102 EV108.

Product Features

Associated with remote control dimmers

EV100/EV102, pilot remote control dimmers

EV106 and EV108 can control ligting for

powers up to 30 X 1000W, via a 1-10V link.

Used alone, it can be used to control fluores-

cent lamps via 1-10V ballasts

It is possible to set :

- Dimming parameters (EV106, EV108)

- E1 and E2 input operating modes

(EV108 only).

Functions of remote control dim-

mer

1. Normal operation

Under normal operation, display 8, indicates

the lighting level and 2 pushbuttons 4 are

used for dimming.

A short press of button 1 switches on/off, the

lighting level being set at the last level stored.

Standard or lighting pushbuttons 7, connected

to the product can also be used for dimming :

• short press : to switch the device ON or

OFF.

• maintain pressure : to vary between the

minimum and maximum lighting level.

Each new maintained pressure reverses

the direction of the dimming.

2. Set-up of EV106 dimmer

Before entering parameters, press key

AI1_EV106_T4_02

(- - is displayed), then press

AI1_EV106_T4_02

again until

P0 is displayed.

Use keys

AI1_EV106_T4_02

and

AI1_EV106_T4_02

to scroll the various

parameters (P0 to P4 or values).

Then validate your selections using the

AI1_EV106_T4_03

ok

key.

The following parameters must be programmed :

• Dimming speed from 0% to 100% P0 ,

from 4sec with 99sec

• Minimum lighting level P1 from 01 to 49%

• Maximum lighting level P2 from 51 to 99%

• Speed of reaching the desired level P3

(0 to 99 %) : from 0 to 99 sec

• Switch-off speed P4 (99 to 0 %) :

from 0 to 99 sec

3. Set-up of EV108 dimmer

See Appendix of EV102 EV108 setup.

échelle : 1

échelle : 40%

AI1_EV106_T1_01

EV106

242106

0

1/10 V 50mA

ok

01..99

- -

EV106

242106

0

1/10 V 50mA

ok

01..99

- -

EV106

242106

0

1/10 V 50mA

ok

01..99

- -

01..99

memo

1

- -

EV00

600  45ϒ 600  45ϒ

20 V

-

20 V

6A A1

o

56

2

4

1

06

599206

9

EV106

1/10 V 50mA

ok

01..99

- -

EV106, EV108

4. Utilisation des entrées E1 et E2 du EV108

Par paramétrages, les entrées E1 et E2 rappellent

un niveau d’ambiance ou forcent l’état de sortie du

variateur. Pour chacune des entrées, il est possible

de définir :

- Le mode de fonctionnement :

• Rappel d’un niveau d’ambiance

• Forçage

- Le niveau d’ambiance

- La vitesse d’atteinte du niveau souhaité

Si E1 et E2 sont paramétrés en forçage, l’activa-

tion simultanée de E1 et E2 force le variateur sur

un niveau E3.

Spécifications techniques

Caractéristiques électriques

• Tension d’alimentation : 230V~ 50Hz

• Consommation à vide : 3 W

• Dissipation maximum du produit : 1 W

Caractéristiques fonctionnelles

Puissance délivrée :

• Sortie 1-10V : 50 mA maxi

• EV100 / EV102 : 30 maxi

• Ballast 1-10V 25 maxi (type 2 mA)

• Distance de raccordement : 50 m maxi

Entrée de commande 7

• Tension : 230V~ 50Hz

• Distance de raccordement : 50 m maxi

• Boutons poussoirs lumineux : 5 mA maxi 7

Entrées de commande E1 et E2 (;, ?)

• Tension : 230V~ 50Hz

• Distance de raccordement : 50 m maxi

Contact de sortie

•

µ 10 A 230V~ AC1

Environnement

•

T° de fonctionnement :

-10 °C à +45 °C

•

T° stockage :

-20 °C à +60 °C

Capacité de raccordement

• souple :

1 à 6 mm

2

• rigide :

1,5 à 10 mm

2

AI1_EV106_T4_01

Ech. 1

maxi ?

maxi 95 %

maxi 99 %

vitesse d'atteinte

des niveaux

d'ambiance?

end

2 x

2 x

4 x

ok

ok

maxi ?

maxi 95 %

maxi 99 %

Einschalt-

geschwindigkeit ?

Zeit die der Dimmer

beim Einschalten zum

Hochdimmen benötigt ?

end

2 x

2 x

4 x

ok

ok

maxi ?

maxi 95 %

maxi 99 %

Speed of

reaching the

desired level ?

end

2 x

2 x

4 x

ok

ok

maxi ?

maxi 95 %

maxi 99 %

Snelheid waarmee

de sfeerverlich-

tingsniveaus

?

ontstekings-

snelheid

?

end

2 x

2 x

4 x

ok

ok

mx. ?

mx. 95 %

mx. 99 %

Tempo para

alcanar os nveis

de iluminao ambiente

?

Tempo para

acender

?

end

2 x

2 x

4 x

ok

ok

mx. ?

mx. 95 %

mx. 99 %

Velocidad de

alcance de los

niveles de ambiente

?

velocidad de

encendido

?

end

2 x

2 x

4 x

ok

ok

maks. ?

maks. 95 %

maks. 99 %

Hastighet for 

oppn lsniv

?

tennings-

hastighet

?

end

2 x

2 x

4 x

ok

ok

max ?

max 95 %

max 99 %

Tid för att uppn

lusscenario

?

Tndning-

hastighet

?

slut

2 x

2 x

4 x

ok

ok



D







E



S

vitesse d'allumage ?

Switch-on

speed ?

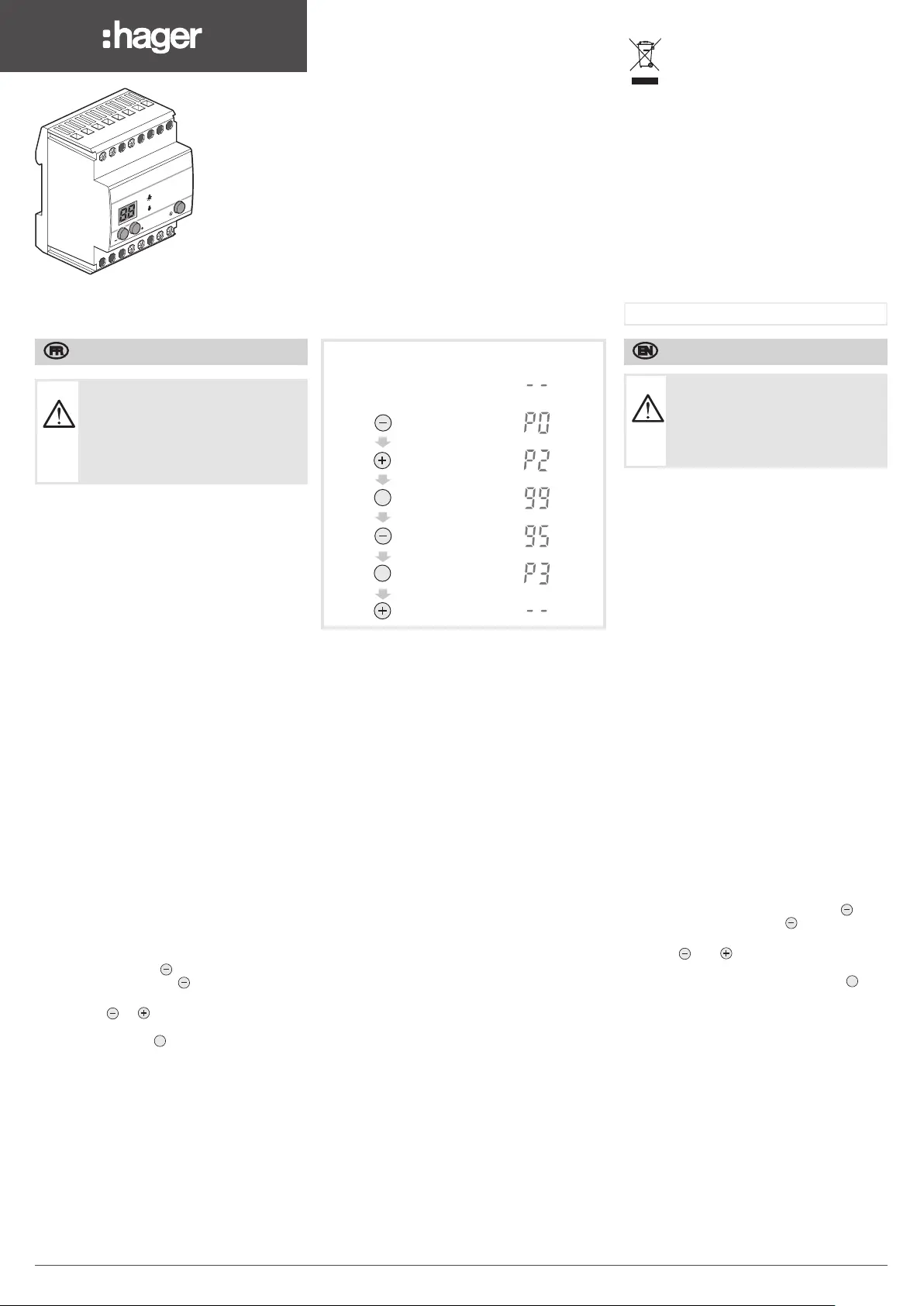

Exemple de réglage du EV106

niveau maxi d’éclairement = 95%

1 6LE004106A

6LE004106A

ea

Télévariateur pilote 1-10V

Notice d’instructions

iz

Universal remote control

dimmer 1-10V

User instructions

AZ

Comment éliminer ce produit

(déchets d’équipements électriques

et électroniques).

(Applicable dans les pays de l’Union Européenne et aux

autres pays européens disposant de systèmes de collecte

sélective).

Ce symbole sur le produit ou sa documentation indique

qu’il ne doit pas être éliminé en fin de vie avec les autres

déchets ménagers. L’élimination incontrôlée des déchets

pouvant porter préjudice à l’environnement ou à la santé

humaine, veuillez le séparer des autres types de déchets et

le recycler de façon responsable. Vous favoriserez ainsi la

réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur

ayant vendu le produit ou à se renseigner auprès de leur

mairie pour savoir où et comment ils peuvent se débarrasser

de ce produit afin qu’il soit recyclé en respectant

l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs

et à consulter les conditions de leur contrat de vente. Ce

produit ne doit pas être éliminé avec les autres déchets

commerciaux.

L’installation et le montage d’appa-

reils électriques doivent être effectués

uniquement par des électriciens qua-

lifiés, en conformité avec les normes

d’installation et dans le respect des

directives, dispositions et consignes

de sécurité et de prévention des

accidents en vigueur dans le pays.

Utilisable partout en Europe

å

et en Suisse

Electrical equipment may only be

installed and assembled by a qua-

lified electrician in accordance with

the relevant installation standards,

guidelines, regulations, directives,

safety and accident prevention

regulations of the country.
