Graphite Energy+ 58G086 Handleiding

La copia, l’elaborazione, la pubblicazione, la modifica a scopo commerciale, sia dell’intero Manuale che di singoli suoi elementi, senza il consenso scritto della Grupa Topex, sono severamente vietate e comportano responsabilità civile e penale. VERTALING VAN ORIGINELE GEBRUIKSAANWIJZING ACCU 58G001, 58G004, 58G086 LET OP: VOORDAT MET GEBRUIK VAN HET ELEKTROGEREEDSCHAP TE BEGINNEN, LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING EN BEWAAR HET VOOR LATERE RAADPLEGING. GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN Juiste bediening en exploitatie van de accu’s: a) Dit toestel is niet bestemd voor gebruik door personen (waaronder kinderen) met beperkt fysiek, aanraak- of psychisch vermogen of personen zonder ervaring of kennis van het toestel, tenzij dit onder toezicht of volgens de gebruiksaanwijzing verkregen van persoon aansprakelijk voor de veiligheid gebeurt.

b) Let bijzonder op zodat geen kinderen met het toestel spelen. c) Het oplaadproces dient altijd onder de controle van de gebruiker te gebeuren. d) Vermijd het opladen van de accu bij temperaturen onder 0°C. e) Laad de accu’s alleen met een door de producent aanbevolen oplader. Het gebruik van oplader bestemd voor een ander type accu’s veroorzaakt het risico van brand. f) De accu’s dienen alleen met toestellen waarvoor ze bestemd zijn gebruikt worden. Het gebruik van de accu met een ander toestel kan het risico van letsels of brand veroorzaken. g) Als de accu in niet in gebruik is, bewaar deze niet in de buurt van metalen voorwerpen, zoals papierclips, munten, sleutels, nagels, schroeven of andere kleine metalen elementen die de klemmen van de accu kunnen sluiten. Het sluiten van de klemmen van de accu kan brandwonden of brand veroorzaken.

Het vloeistof dat uit de accu komt kan irritaties en brandwonden veroorzaken. Indien de lekkage bevestigd wordt, volg de navolgende instructies: - verwijder het vloeistof met een doekje. Vermijd contact met de huid en ogen. - bij contact van het vloeistof met de huid, was deze plaats overvloedig met het schoon water of eventueel neutraliseer het vloeistof met gebruik van een zacht zuur, zoals citroensap of azijn. - bij contact van het vloeistof met de ogen, spoel deze met een grote hoeveelheid van schoon water door tenminste 10 minuten en raadpleeg de arts. j) Het is verboden om een beschadigde of gemodificeerde accu te gebruiken. Beschadigde of gemodificeerde accu’s kunnen op een onverwachte manier werken alsook brand, explosie of letsels veroorzaken. k) De accu mag niet aan de werking van vocht of water worden blootgesteld. l) Plaats de accu nooit in de buurt van warmtebronnen.

Het is verboden om de accu voor een langere tijd in een omgeving waar hoge temperatuur is te laten staan (plaatsen met sterk zonlicht, in de buurt van radiatoren of overal waar de temperatuur boven 50°C is). m) Stel de accu niet aan de werking van vuur of hoge temperatuur bloot. Het blootstellen van de accu aan de werking van vuur of temperatuur boven 130°C kan explosie tot gevolg hebben. LET OP. De temperatuur van 130°C kan ook als 265°F worden aangegeven. n) Volg alle instructies van het opladen op. Het is verboden om de accu in de temperatuur boven het bereik aangegeven in de tabel met typegegevens in de gebruiksaanwijzing op te laden. Het onjuist opladen en in de temperatuur buiten het aangegeven bereik kan de accu beschadigen en het risico van brand vergroten. Reparatie:.

33 a) Het is verboden om de beschadigde accu’s te repareren. Alle reparaties van de accu dienen alleen door de producent of in een geautoriseerde servicedienst uitgevoerd te worden. b) De afgedankte accu dient aan een inzamelplaats van gevaarlijk afval geleverd worden. LET OP. De Li-ion accu’s kunnen uitlekken, in brand vliegen of exploderen bij verhitting tot hoge temperaturen of bij kortsluiting. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. De Li-Ion accu’s bevatten elektronische veiligheidsvoorzieningen die kunnen ontploffen of ontbranden als ze beschadigd zijn. Uitleg van de gebruikte pictogrammen 1. Lees de gebruiksaanwijzing, volg de waarschuwingen en veiligheidsaanwijzingen op. 2. Accucellen niet in het vuur werpen. 3. Ze vormen een bedreiging voor het watermilieu. 4. Het opwarmen boven 50°C niet toelaten. 5. Recyclage. 6. Selectief inzamelen.

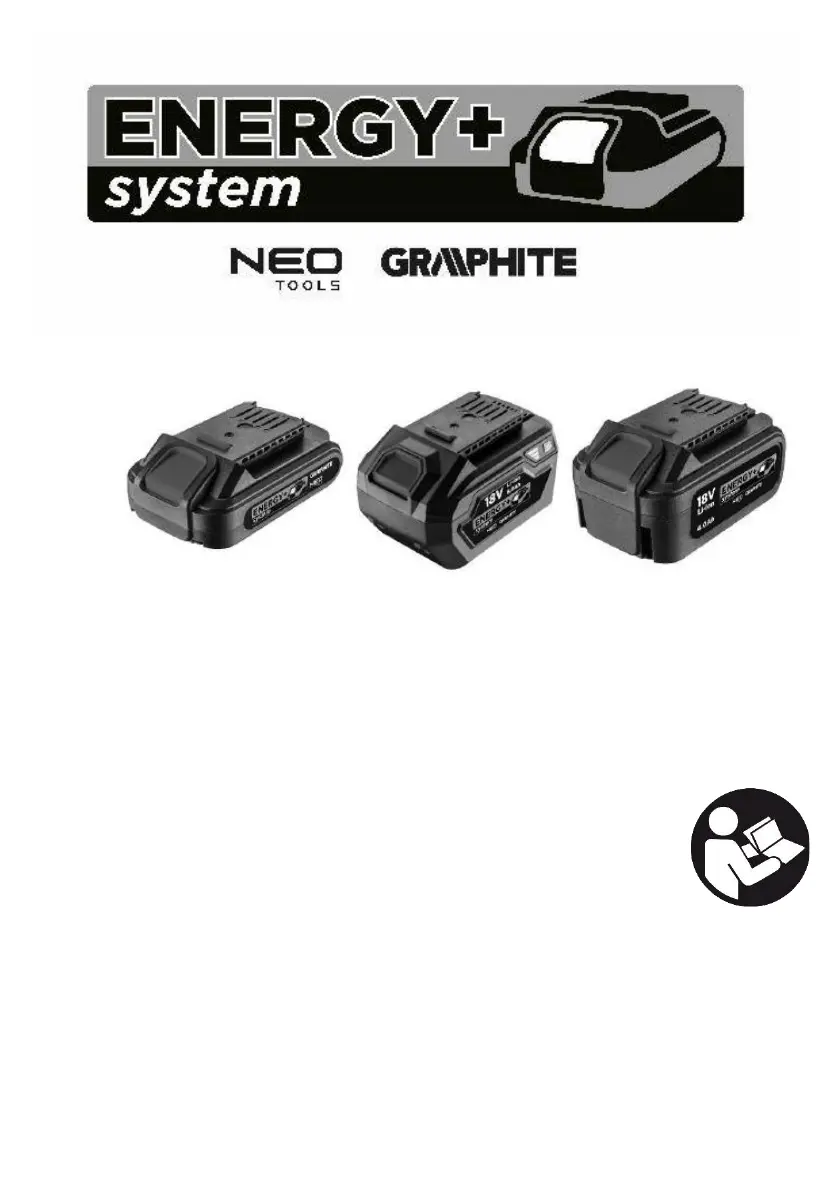

OPBOUW EN TOEPASSING De 58G001, 58G004, 58G086 accu’s zijn bestemd voor werk met elektrogereedschappen van het systeem Energy+. * De 58G086 accu’s zijn bestemd vooral voor toestellen die met twee accu’s worden gevoed maar ze kunnen wel ook met andere toestellen gebruikt worden. Door grotere afmetingen kunnen de aangegeven parameters door mechanische omstandigheden en gebruiksmogelijkheden van sommige toestellen van deze groep beperkt worden. Het houdt in bv. het verminderen van de maximale snijdiepte van de tafelzaagmachines of de noodzaak om de hoek van de gebruikte accessoires te wijzigen - bv. de stofafzuig van schuurmachine evz. Deze beperkingen hebben geen invloed op de gebruiksveiligheid. De energie wordt in de Li-ion cellen bewaard, die in een rij of op elkaar geplaatst zijn. Elke accu is van een elektronische bestuuringsplaat voorzien die het op- en uitlaadproces beveiligd.

BESCHRIJVING VAN GRAFISCHE PAGINA'S De onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing: 1. Knop van de bevestiging van de accu 2. Knop van de INDICATIE VAN DE OPLAADSTATUS VAN DE ACCU 3. Indicatie van de oplaadstatus van de accu (LED diode). * Er kunnen verschillen tussen de afbeelding en het product optreden. OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS WAARSCHUWING WERK / INSTELLINGEN ACCU OPLADEN De accu wordt gedeeltelijk opgeladen geleverd. Het opladen van de accu dient in de temperatuur tussen 00C - 500C te gebeuren. Een nieuw accu of een door een langere periode niet gebruikte accu gaat de volledige aandrijvingsvermogen na ong. 3 - 5 oplaadbeurten bereiken. De knop van de bevestiging van de accu (1) is bedoeld om de blokkade van de accu los te maken.

De accu mag niet langer dan 8 uur worden opgeladen. De overschrijding van deze tijd kan een beschadiging van de cellen van de accu als gevolg hebben. Vermijd korte, opeenvolgende oplaadbeurten. Laad de accu’s niet bij na een kort gebruik van het toestel. Een aanzienlijke verkorting van de tijd tussen de nodige oplaadbeurten houdt in dat de accu verbruikt en uitgewisseld dient te worden. Tijdens het oplaadproces raken de accu’s zeer heet. Begin nooit met het werk als de accu pas opgeladen werd – wacht totdat de accu tot de kamertemperatuur afkoelt. Op die manier kunnen de beschadigingen van de accu worden voorkomen. INDICATIE VAN DE OPLAADSTATUS VAN DE ACCU De accu is voorzien van een indicatie van de oplaadstatus van de accu (3 LED diode’s) (3). Om de oplaadstatus van de accu te checken, druk op de knop van de indicatie van de oplaadstatus (2).

Het branden van alle 3 diodes geeft een hoog oplaadniveau van de accu weer. Het branden van 2 diodes geeft een gedeeltelijk lege accu weer. Het branden van alleen maar 1 diode geeft een lege accu en de noodzaak van het opladen weer.

BEDIENING EN ONDERHOUD ONDERHOUD EN OPSLAG • Het is aangeraden om de accu direct na elk gebruik te reinigen. • Gebruik geen water of andere vloeistoffen voor reiniging. • De accu dient met een zacht materiaal gereinigd te worden. • Gebruik geen reinigingsmiddelen noch oplosmiddelen zodat de kunststof onderdelen niet beschadigd raken. • Bewaar de accu altijd op een droge plek en buiten bereik van kinderen. Allerlei soorten van stoornissen dienen door een geautoriseerde servicedienst van de producent verwijderd te worden.

TECHNISCHE PARAMETERS TYPEPLAATJE Accu Energy+ systeem 58G001, 58G004, 58G086 Parameter Waarde Soort accu 58G001 58G004 58G086 Spanning van de accu 18 V DC 18 V DC 18 V DC Soort accu Li-Ion Li-Ion Li-Ion Capaciteit van de accu 2000 mAh 4000 mAh 6000 mAh Bereik van de omgewingstemperatuur 40C – 450C 40C – 450C 40C – 450C Massa 0,400 kg 0,650 kg 0,950 kg Bouwjaar 2020 2020 2020 MILIEUBESCHERMING Li-Ion Accu’s / batterijen dienen niet tezamen met huisafval verzameld te worden. Het is verboden om het in het vuur of water te werpen. Beschadigde of afgedankte accu’s dienen op een juiste manier gerecycleerd te worden volgens de geldende richtlijn inzake utilisatie van accu’s en batterijen. Batterijen dienen volledig ontladen bij inzamelpunten te worden ingeleverd, indien de batterijen niet volledig ontladen zijn, dienen ze tegen kortsluiting te worden beschermd.
