Graphite 59G610 Handleiding

NL ORIGINELE (BEDIENINGS)HANDLEIDING STOFZUIGER 59G610 VOORZICHTIG BELANGRIJK: LEES DEZE INSTRUCTIES AANDACHTIG DOOR VOORDAT U HET ELEKTRISCH GEREEDSCHAP GEBRUIKT EN BEWAAR DEZE VOOR TOEKOMSTIG REFERENTIE.

Opmerking: Deze apparatuur mag worden gebruikt door kinderen van ten minste 8 jaar en door personen met verminderde fysieke en mentale vermogens en personen met onervarenheid en kennis van de apparatuur, op voorwaarde dat toezicht of instructie met betrekking tot het gebruik van de apparatuur wordt gegeven in een veilige omgeving. zodanig dat hiermee de gevaren begrijpelijk waren. Kinderen mogen niet met de.

40 apparatuur spelen. Kinderen zonder toezicht mogen de apparatuur niet schoonmaken en onderhouden. GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN: • Voordat u de stofzuiger op het lichtnet aansluit, moet u altijd controleren of de netspanning overeenkomt met de spanning die op het typeplaatje van het apparaat staat vermeld. • Niet gebruiken in een mogelijk ontvlambare of explosieve atmosfeer. • Inspectie en onderhoud moeten worden uitgevoerd terwijl het apparaat is uitgeschakeld en losgekoppeld van de stroombron. • Bij gebruik van gemotoriseerde zuigmonden: −niet gebruiken voor waterafzuiging. −niet onderdompelen in water voor reiniging −Gebruik tips niet als u ze beschadigd aantreft - controleer regelmatig hun technische staat. • Inspectie en onderhoud moeten worden uitgevoerd nadat de elektrisch aangedreven zuigmond is verwijderd. • Let op: de slang kan statisch worden.

• Stap niet op of trek niet aan de slang. Een beschadigde slang moet vóór verdere werkzaamheden worden vervangen. • Houd de vloerwisser op veilige afstand tijdens het werken. • Laat het netsnoer niet in contact komen met water, olie of andere vloeistoffen. • Dompel het apparaat niet onder in water, raak het niet aan met natte handen, gebruik geen water voor het reinigen om elektrische schokken te voorkomen. • Zuig geen haar, glas, metaal, scherpe of plakkerige delen op. Hierdoor kunnen onderdelen van het apparaat verstopt raken of beschadigd raken. • Het is verboden om ontvlambare, hete, gloeiende of bijtende elementen, sigarettenpeuken, lucifers, enz. op te zuigen - dit kan brand of elektrische schokken tot gevolg hebben. • Het apparaat is niet aangepast en niet geschikt voor het afzuigen van schadelijk stof.

• Niet gebruiken wanneer de luchtinlaat is geblokkeerd of de zak verstopt is, omdat dit het apparaat kan beschadigen. • Als het apparaat niet in gebruik is, haal dan de stekker uit het stopcontact. • Controleer regelmatig de technische staat van het apparaat.

Vervang beschadigde of versleten onderdelen. • Gebruik het apparaat niet als het snoer beschadigd is. Raak de kabel niet aan voordat u de voeding loskoppelt. • Als u schade constateert of storende signalen opmerkt, zoals te hoge temperatuur en ruis, schakel het apparaat dan onmiddellijk uit en koppel het los van de voeding. • Beschermen tegen regen. • Gebruik alleen reserveonderdelen die door de fabrikant worden aanbevolen • Alle reparaties moeten worden uitgevoerd bij een erkend servicecentrum. Verklaring van de gebruikte pictogrammen 1 2 3 4 5 6 1. Aandacht. Neem speciale voorzorgsmaatregelen. 2. Lees de gebruiksaanwijzing, neem de daarin vermelde waarschuwingen en veiligheidsvoorwaarden in acht. 3. Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, stofmaskers) 4. Koppel het netsnoer los voordat u met onderhouds- of reparatiewerkzaamheden begint. 5.

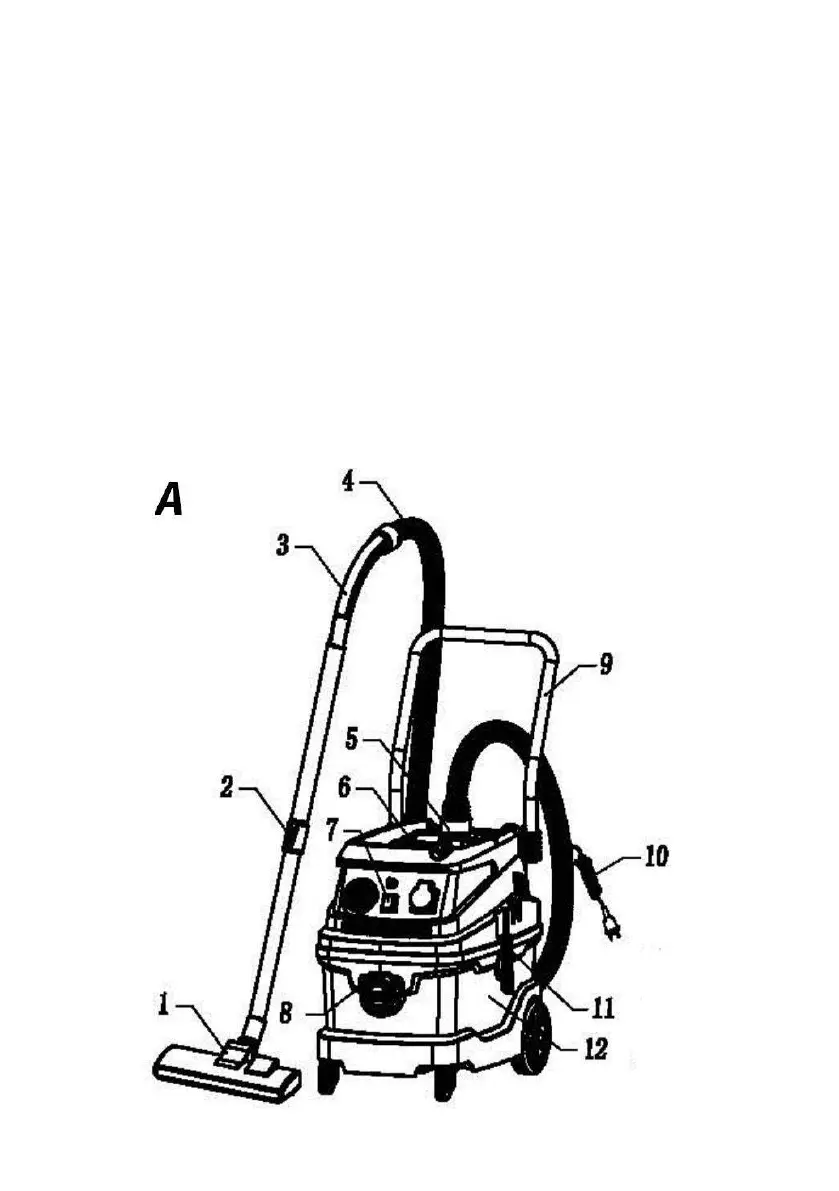

Beschermen tegen vocht. 6. Gebruik geschikte hulpstukken voor het afzuigen van water. INHOUD • Pakket x 1 • Slang x 1 • Stofzuiger x 1 • Gebruikershandleiding x 1 • Buis x 1 • Wielen x 2 • Stoffilter x 1 • Sponsfilter x 1 • Zakken x 2 • Aansluiting x 1 • Slangverkleining x 1 • Zuignappen x 5 " SOLLICITATIE Een universele stofzuiger ontworpen voor droog en nat gebruik met behulp van elektrisch en pneumatisch gereedschap. BESCHRIJVING VAN DE GRAFISCHE ZIJDEN Afbeelding A: 1. Zuignap 2. Telescopische buis 3. Connector 4. Slang 5. Bovenste inlaat 6. Stofzuiger handvat 7. Schakelaar 8. Inlaat voorzijde 9. Handvat 10. Draad 11. Sluitingen 12. Tank TECHNISCHE PARAMETERS 59G610 industriële stofzuiger Parameter Waarde Voedingsspanning: 230 V wisselstroom Machtsfrequentie: 50 Hz Nominaal motorvermogen 1600 Watt.

Hoogte 51 cm Totale capaciteit van de tank 30 liter Lengte van de zuigslang 4 m De diameter van het uiteinde van de zuigslang Ø59 / Ø54 mm Zuigkracht 170W Beschermingsklasse II Niveau van beveiliging IP X4 Massa 12,5 kg Productiejaar 2022 59G610 staat voor zowel het type als de aanduiding van de machine GELUIDS- EN TRILLINGSGEGEVENS Geluidsdruk niveau Lp A = 97,0 dB (A) K = 1,2 dB (A) Geluidsvermogenniveau Lw A ≤70dB (A) K = 1,0 dB (A) Informatie over geluid en trillingen Het geluidsniveau van het apparaat wordt beschreven door: het niveau van de uitgezonden geluidsdruk Lp A en het geluidsvermogensniveau Lw A (waarbij K de meetonzekerheid is). De volgende gegevens: uitgestraald geluidsdrukniveau Lp A , geluidsvermogensniveau Lw A werden gemeten in overeenstemming met richtlijn 2000/14/EG. GEBRUIKEN IN- EN UITSCHAKELEN Steek de stekker in het stopcontact.

Om de stofzuiger in te schakelen, schuift u de schakelaar naar positie 1. Verplaats de knop naar positie 0 om de stofzuiger uit te schakelen (Fig. B). SLANG AANSLUITING OP STOFZUIGER Plaats het begin van de slang over het gat en schroef deze met de klok mee tot hij stopt. Schroef los om los te koppelen (fig C). De stofzuiger heeft 2 slangingangen. De ingang aan de bovenkant is ontworpen voor droog gebruik, terwijl de ingang voor nat gebruik aan de voorkant, aan de onderkant van de stofzuiger zit. Sluit de ongebruikte inlaat. Let op: voor nat gebruik het stoffilter en de zak verwijderen en een sponsfilter gebruiken. DE SLANG AANSLUITEN OP DE LEIDING Aan het handvat van de slang kan een buis worden aangesloten voor verlenging. De pijp is verbonden met het handvat, dan moet je hem met de klok mee draaien om hem vast te schroeven (fig. D).

AANSLUITEN VAN DE ZUIGKOP De zuigmond wordt op de buis aangesloten door deze rechtsom vast te draaien. Schroef los om te ontkoppelen (fig E). DE VOORSTE ZWENKWIELEN MONTEREN De voorwielen zijn gemonteerd volgens fig. F. Het waterreservoir moet leeg zijn.

KABELHANGER De stofzuiger is voorzien van een hanger om het snoer op te hangen. Als de stofzuiger niet in gebruik is, windt u het snoer om de hanger om deze te beschermen tegen beschadiging (fig. G). UW ACCESSOIRES OPSLAAN Aan beide zijden van het apparaat bevinden zich openingen voor accessoires (zuigmonden) (fig. H).

41 BLOWER FUNCTIE: De stofzuiger kan als blazer worden gebruikt. Sluit hiervoor de slang aan op de blaasopening (fig. I). FILTER BLAZEN De zuigkracht kan vergroot worden door door het filter te blazen. Om dit te doen, plaatst u tijdens het werken het uiteinde van de slang in de daarvoor bestemde aansluiting op het bovenste deel van het apparaat (fig. J). ZAK MONTAGE EN VERVANGING Om de tas te installeren, verwijdert u de hoes en plaatst u de tas op zijn binnenkant. Zet de stofzuiger weer in elkaar. De zak wordt op dezelfde manier verwisseld (fig. K, L). SCHEIDING VAN HET BOVENSTE DEEL VAN DE TANK Voor onderhoud moet de bovenkant van het apparaat van de tank worden verwijderd. Open hiervoor de sluitingen aan beide zijden van de stofzuiger en til het bovenste deel op. Daarna kunt u naar de volgende stappen gaan (fig. M).

HET FILTER REINIGEN EN VERVANGEN Filters slijten en moeten zo nodig periodiek worden schoongemaakt of vervangen. Draai het verwijderde bovendeel ondersteboven. Verwijder het vervuilde filter en vervang het door een nieuwe (Fig. N). De filters moeten onder stromend water worden gewassen, vervolgens worden gedroogd en terug in het apparaat worden geplaatst (fig. O). DE CONNECTOR REINIGEN De connector moet regelmatig onder stromend water worden schoongemaakt (fig. P). HET WATERFILTER VULLEN Nadat u het bovenste deel van de stofzuiger hebt verwijderd, vult u de tank met water. Er moet water worden toegevoegd totdat het het niveau bereikt dat op de wand van de tank is aangegeven (fig. R). VERMOGENSCONTROLE Boven de schakelaar bevindt zich een zuigkrachtschakelaar. Draai de knop naar rechts om te verhogen (fig. S).

WERKEN MET EEN ELEKTRISCH GEREEDSCHAP De stofzuiger maakt synchroon werken met het elektrische gereedschap mogelijk. Steek het uiteinde op de slang en sluit vervolgens het snoer van het gereedschap aan op de stekker aan de voorkant van de stofzuiger. De stofzuiger start dan automatisch wanneer het elektrische gereedschap wordt ingeschakeld (fig.

T). WERKEN MET EEN PNEUMATISCH GEREEDSCHAP De stofzuiger maakt synchroon werken met een pneumatisch gereedschap mogelijk. Sluit het gereedschap aan op de klep aan de bovenkant van de stofzuiger en sluit de klep aan op de compressor (fig. U). ZAKKEN LEEGMAKEN Open de bovenklep. Haal de zak uit de stofzuiger. Trek de stang uit de zak. Strooi de inhoud. Plaats de staaf in de zak en plaats de zak terug in de stofzuiger (fig. W, Y). HET WATER AFVOEREN Het water moet uit de tank worden geleegd door deze te kantelen nadat het bovenste deel van de stofzuiger is verwijderd (Fig. Z). ONDERHOUD • Om de levensduur van het apparaat te verlengen, mag u in één sessie niet meer dan 20 minuten werken. • Maak de behuizing, filters en zak regelmatig schoon. • Als de stofzuiger niet in gebruik is, windt u het snoer op de hanger en plaatst u de accessoires in de daarvoor bestemde gaten in de behuizing.

• Tap na gebruik het water uit de tank om corrosie te voorkomen. • Reinig het oppervlak van de stofzuiger met een droge doek. Gebruik geen water om kortsluiting te voorkomen. PROBLEEMOPLOSSEN Probleem Mogelijke oorzaak Aanbevolen oplossing Gebroken aandrijving. De stekker zit niet goed in het stopcontact. Steek de stekker correct in het stopcontact. Geen stroom bij stopcontact. Zorg ervoor dat het stopcontact is ingeschakeld. De stofzuiger is uitgeschakeld. Schakel de stofzuiger in. Verminderde zuigkracht. Geblokkeerde wisser, buis en slang. Deblokkeer de wisser, buis of slang. Zak vol. Leeg of vervang de zak. Verstopt of vuil filter. Filter reinigen of vervangen. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten in daarvoor bestemde voorzieningen worden gedeponeerd.

Informatie over verwijdering wordt verstrekt door de dealer van het product of door de plaatselijke autoriteiten. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet neutraal zijn voor de natuurlijke omgeving.

Niet-gerecycleerde apparatuur is een potentiële bedreiging voor het milieu en de menselijke gezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met statutaire zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: de "Handleiding"), met inbegrip van de tekst, foto's, diagrammen, tekeningen en de composities, exclusief toebehoren aan de Topex Group en zijn onderworpen aan wettelijke bescherming in overeenstemming met de wet van 4 februari 1994 op het auteursrecht en de naburige rechten (dwz Journal of Laws of 2006 No. 90 Item 631, zoals gewijzigd).
