2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Responsabile della qualità del servizio GTX Varsavia, 2020-06-18 NIDERLAND (NL) VERTALING VAN DE ORIGINELE INSTRUCTIES HAAKSE SLIJPER 59G087 OPMERKING: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET ELEKTRISCHE APPARAAT GEBRUIKT EN BEWAAR DE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN Veiligheidsps voor schuren, slijpen met schuurpapier, werken met staalborstels en zagen met een slijpschijf. • Dit elektrische apparaat kan worden gebruikt als een gewone schuurmachine, een schuurmachine met schuurpapier, een schuurmachine met draadborstel en als een doorslijpmachine. Volg alle veiligheidsinstructies, instructies, beschrijvingen en gegevens die bij het elektrische apparaat worden geleverd.

Als het volgende niet in acht wordt genomen, kan er gevaar ontstaan voor elektrische schokken, brand en/of ernstig letsel. • Dit elektrische apparaat mag niet worden gebruikt voor polijsten. Gebruik van het elektrische apparaat voor andere dan de bedoelde werkzaamheden kan leiden tot gevaren en letsel. • Gebruik geen accessoires die niet specifiek ontworpen en aanbevolen zijn door de fabrikant voor het gereedschap. Het feit dat een accessoire op een elektrisch apparaat kan worden gemonteerd, is geen garantie voor veilig gebruik.

• De toegestane snelheid van het gebruikte uitrustingsstuk mag niet lager zijn dan de maximumsnelheid die op het uitrustingsstuk is aangegeven. Een werkgereedschap dat sneller draait dan de toegestane snelheid kan breken en onderdelen kunnen versplinteren. • De buitendiameter en dikte van het werkgereedschap moeten overeenkomen met de afmetingen van het elektrische gereedschap. Werkgereedschap met onjuiste afmetingen kan niet voldoende worden afgeschermd of geïnspecteerd. • Gereedschap met schroefdraad moet precies op de schroefdraad op de spindel passen. Voor op een flens gemonteerde uitrustingsstukken moet de diameter van de boring van het uitrustingsstuk overeenkomen met de diameter van de flens. Gereedschap dat niet precies op het elektrische gereedschap past, draait ongelijkmatig, trilt zeer sterk en kan de controle over het elektrische gereedschap verliezen.

• Gebruik in geen geval beschadigd gereedschap. Inspecteer het gereedschap voor elk gebruik, bijv. slijpschijven op afschilfering en barsten, schuurpads op barsten, schuren of zware slijtage, draadborstels op losse of gebroken draden. Als een elektrisch gereedschap of uitrustingsstuk is gevallen, controleer het dan op schade of gebruik een ander onbeschadigd gereedschap. Als het gereedschap is gecontroleerd en gerepareerd, moet het elektrisch gereedschap gedurende één minuut op de hoogste snelheid worden ingeschakeld, waarbij ervoor moet worden gezorgd dat de bediener en omstanders in de buurt zich buiten de zone van het draaiende gereedschap bevinden. Beschadigd gereedschap breekt meestal tijdens deze testtijd. • Persoonlijke beschermingsmiddelen moeten worden gedragen.

Draag, afhankelijk van het soort werk, een beschermingsmasker dat het hele gezicht bedekt, oogbescherming of een veiligheidsbril. Gebruik indien nodig een stofmasker, gehoorbescherming, beschermende handschoenen of een speciaal schort om je te beschermen tegen kleine deeltjes van geschuurd en bewerkt materiaal.

Bescherm je ogen tegen vreemde voorwerpen in de lucht die tijdens het werk ontstaan. Een stofmasker en ademhalingsbescherming moeten het stof filteren dat tijdens het werk vrijkomt. Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies. • Zorg ervoor dat omstanders zich op veilige afstand van de reikzone van het elektrische gereedschap bevinden. • Iedereen die zich in de buurt van een werkend elektrisch gereedschap bevindt, moet persoonlijke beschermingsmiddelen gebruiken. Splinters van werkstukken of gebroken werkgereedschap kunnen ook buiten de onmiddellijke reikwijdte splinteren en letsel veroorzaken. • Wanneer u werkzaamheden uitvoert waarbij het apparaat in contact kan komen met verborgen elektrische draden of zijn eigen stroomkabel, houd het apparaat dan alleen vast aan de geïsoleerde oppervlakken van de handgreep.

Contact met het netsnoer kan resulteren in de overdracht van spanning naar metalen onderdelen van het elektrische apparaat, wat een elektrische schok kan veroorzaken. • Houd de voedingskabel uit de buurt van draaiende gereedschappen. Als u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of naar binnen worden getrokken en kan uw hand of hele hand vast komen te zitten in een draaiend gereedschap. • Leg het elektrische gereedschap nooit neer voordat het volledig tot stilstand is gekomen. Een draaiend gereedschap kan in contact komen met het oppervlak waarop het is neergezet, waardoor u de controle over het elektrische apparaat kunt verliezen. • Draag een elektrisch apparaat niet terwijl het in beweging is.

Onbedoeld contact tussen kleding en een draaiend elektrisch apparaat kan ertoe leiden dat het apparaat naar binnen wordt getrokken en zich in het lichaam van de gebruiker boort. • Maak de ventilatiesleuven van het elektrische apparaat regelmatig schoon. De motorventilator zuigt stof aan in de behuizing en een grote opeenhoping van metaalstof kan elektrisch gevaar veroorzaken.

• Gebruik het elektrische apparaat niet in de buurt van ontvlambare materialen. Vonken kunnen deze ontsteken. • Gebruik geen gereedschap waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken. Afwijzing en relevante veiligheidstips Terugslag is de plotselinge reactie van een elektrisch gereedschap op de blokkering of obstructie van een roterend gereedschap zoals een slijpschijf, schuurzool, draadborstel enz. De blokkering leidt tot een plotselinge stop van het roterende gereedschap. Een ongecontroleerd elektrisch gereedschap zal dus schokken in de richting tegengesteld aan de draairichting van het werkgereedschap. Wanneer de slijpschijf bijvoorbeeld vastloopt of vastzit in het werkstuk, kan de ondergedompelde rand van de slijpschijf geblokkeerd raken en ervoor zorgen dat deze eruit valt of wordt uitgeworpen.

De beweging van de slijpschijf (naar of van de bediener af) is dan afhankelijk van de bewegingsrichting van de schijf op het punt van blokkering. Daarnaast kunnen slijpschijven ook breken. Terugslag is een gevolg van onjuist of verkeerd gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen die hieronder worden beschreven. • Het elektrische gereedschap moet stevig worden vastgehouden, met het lichaam en de handen in een positie die de terugslag verzacht. Als een extra handgreep deel uitmaakt van de standaarduitrusting, moet deze altijd worden gebruikt om de grootst mogelijke controle te hebben over de terugslagkrachten of het terugslagmoment bij het starten. De gebruiker kan de terugslagverschijnselen onder controle houden door de juiste voorzorgsmaatregelen te nemen.

• Houd uw handen nooit in de buurt van draaiende gereedschappen. Het werkgereedschap kan uw hand verwonden door terugslag. • Blijf uit de buurt van het bereik waar het elektrische gereedschap zal bewegen tijdens terugslag.

78 vastloopt. Een roterend gereedschap kan eerder vastlopen bij het bewerken van hoeken, scherpe randen of als het wordt teruggetrapt. Dit kan leiden tot controleverlies of terugslag. • Gebruik geen houten of getande schijven. Dit soort gereedschap veroorzaakt vaak terugslag of verlies van controle over het elektrische gereedschap. Speciale veiligheidsinstructies voor slijpen en doorslijpen met een slijpschijf • Gebruik alleen een slijpschijf die is ontworpen voor het specifieke elektrische gereedschap en een beschermkap die is ontworpen voor de specifieke slijpschijf. Slijpschijven die niet zijn ontworpen voor het specifieke elektrische gereedschap kunnen niet voldoende worden afgeschermd en zijn niet voldoende veilig. • Gebogen schuurschijven moeten zo worden gemonteerd dat geen enkel deel van de schijf buiten de rand van de beschermkap uitsteekt.

Een verkeerd gemonteerde schuurschijf die buiten de rand van de beschermkap uitsteekt, kan niet voldoende worden beschermd. • De afscherming moet stevig bevestigd zijn aan het elektrische gereedschap om de grootst mogelijke veiligheid te garanderen en moet zo geplaatst zijn dat het deel van de slijpschijf dat blootgesteld wordt en naar de gebruiker gericht is zo klein mogelijk is. De beschermkap beschermt de gebruiker tegen puin, toevallig contact met de slijpschijf en vonken die kleding kunnen ontsteken. • Slijpschijven mogen alleen gebruikt worden voor het werk waarvoor ze bedoeld zijn. Slijp bijvoorbeeld nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf. Het effect van zijwaartse krachten op deze slijpschijven kan ze breken.

• Gebruik geen gebruikte slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zijn niet ontworpen voor het hogere toerental dat kenmerkend is voor kleiner elektrisch gereedschap en kunnen daarom breken. Aanvullende speciale veiligheidsinstructies voor het slijpen van slijpschijven • Vermijd het vastlopen van de snijschijf of te veel druk. Maak geen te diepe sneden. Overbelasting van de snijschijf verhoogt de belasting op het mes en de neiging om vast te lopen of te blokkeren en dus de kans op afwerpen of breken. • Vermijd het gebied voor en achter de roterende snijschijf. Als u de snijschijf in het werkstuk van u af beweegt, kan het elektrische gereedschap bij een terugslag wegvliegen met de roterende schijf direct naar u toe.

• In het geval van een vastgelopen snijschijf of een stilstand, schakelt u het elektrische gereedschap uit en wacht u tot de schijf volledig tot stilstand is gekomen. Probeer nooit de nog bewegende schijf uit het snijgebied te trekken, omdat dit terugslag kan veroorzaken. De oorzaak van het vastlopen moet opgespoord en verwijderd worden. • Start het elektrische gereedschap niet opnieuw terwijl het zich in het materiaal bevindt. De slijpschijf moet zijn volledige snelheid bereiken voordat er verder wordt geslepen. Anders kan de slijpschijf vastgrijpen, van het werkstuk afspringen of terugslag veroorzaken. • Platen of grote voorwerpen moeten ondersteund worden voordat ze bewerkt worden om het risico van terugslag door een vastgelopen schijf te verkleinen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht.

Het werkstuk moet aan beide kanten ondersteund worden, zowel bij de snijlijn als aan de rand. • Wees extra voorzichtig bij het zagen van gaten in muren of op andere onzichtbare plaatsen. Als de snijschijf in het materiaal duikt, kan het gereedschap terugspringen als het in aanraking komt met gasleidingen, waterleidingen, elektriciteitskabels of andere voorwerpen.

Speciale veiligheidsinstructies voor schuren met schuurpapier • Gebruik geen te grote vellen schuurpapier. Volg bij het kiezen van de grootte van het schuurpapier de aanbevelingen van de fabrikant. Schuurpapier dat buiten de schuurplaat uitsteekt kan letsel veroorzaken en kan er ook toe leiden dat het papier verstopt raakt of scheurt, of dat het terugspringt. Speciale veiligheidsinstructies voor polijsten • Laat het losse deel van de polijstvacht of de bevestigingskoorden niet vrij ronddraaien. Blokkeer of knip losse bevestigingskoorden af. Losse en draaiende bevestigingskoorden kunnen vingers verstrikken of aan het werkstuk blijven haken. Speciale veiligheidsinstructies voor het werken met staalborstels • Houd er rekening mee dat er zelfs bij normaal gebruik stukjes draad door de borstel verloren gaan. Overbelast de draden niet door te veel druk uit te oefenen.

In de lucht zwevende stukjes draad kunnen gemakkelijk door dunne kleding en/of huid prikken. • Als een beschermkap wordt aanbevolen, voorkom dan dat de borstel in contact komt met de beschermkap. De diameter van plaat- en potborstels kan toenemen door druk en centrifugale krachten. Extra veiligheidsinstructies • Controleer bij gereedschappen voor slijpschijven met schroefdraad of de lengte van de schroefdraad van de slijpschijf overeenkomt met de lengte van de schroefdraad van de as. • Het werkstuk moet worden vastgezet. Het werkstuk in een klem of bankschroef klemmen is veiliger dan het in je hand houden. • Raak de snij- en slijpschijven niet aan voordat ze zijn afgekoeld. • Als u een snelflens gebruikt, zorg er dan voor dat de binnenflens op de spindel voorzien is van een rubberen O-ring en dat deze ring niet beschadigd is.

Zorg er ook voor dat de oppervlakken van de buitenflens en de binnenflens schoon zijn. • Gebruik de snelkoppelflens alleen met schuur- en doorslijpschijven. Gebruik alleen onbeschadigde en goed werkende flenzen.

• In het geval van een tijdelijke stroomstoring of nadat de stekker uit het stopcontact is getrokken met de schakelaar in de stand "aan", moet de schakelaar worden ontgrendeld en in de stand "uit" worden gezet voordat u het apparaat opnieuw opstart. ATTENTIE: Het apparaat is bedoeld voor gebruik binnenshuis. Ondanks het inherent veilige ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, bestaat er altijd een risico op restletsel tijdens het gebruik. Uitleg van de gebruikte pictogrammen. 1. Voorzichtig Neem speciale voorzorgsmaatregelen 2. Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht. 3. Persoonlijke beschermingsmiddelen gebruiken (veiligheidsbril, gehoorbescherming) 4. Draag beschermende handschoenen 5. Koppel het netsnoer los voor onderhoud of reparatie. 6. Houd kinderen uit de buurt van het gereedschap 7.

Beschermen tegen regen 8. Secundaire beschermingsklasse CONSTRUCTIE EN TOEPASSING De haakse slijper is een geïsoleerd handgereedschap van klasse II. De machine wordt aangedreven door een eenfasige commutatormotor, waarvan de snelheid wordt gereduceerd via een haakse tandwieloverbrenging. Het kan gebruikt worden voor zowel slijpen als doorslijpen. Dit type elektrisch gereedschap wordt veel gebruikt voor het verwijderen van alle soorten bramen van het oppervlak van metalen onderdelen, oppervlaktebehandeling van lasnaden, snijden door dunwandige pijpen en kleine metalen onderdelen, enz. Met de juiste accessoires kan de haakse slijper niet alleen worden gebruikt voor snijden en slijpen, maar ook voor het reinigen van bijvoorbeeld roest, verflagen, enz. Het toepassingsgebied omvat een breed scala aan reparatie- en constructiewerkzaamheden, niet alleen met betrekking tot metalen.

79 bouwmaterialen, zoals baksteen, straatstenen, keramische tegels, enz. Het apparaat is alleen bedoeld voor droog gebruik, niet voor polijsten. Gebruik het elektrische gereedschap niet verkeerd Verkeerd gebruik. • Hanteer geen materialen die asbest bevatten. Asbest is kankerverwekkend. • Werk niet met materialen waarvan de stof ontvlambaar of explosief is. Bij het werken met het elektrische gereedschap ontstaan vonken die de vrijkomende dampen kunnen ontsteken. • Doorslijpschijven mogen niet gebruikt worden voor slijpwerkzaamheden. Doorslijpschijven werken met de zijkant en slijpen met de voorkant van een dergelijke schijf kan schade aan de schijf veroorzaken, wat kan leiden tot persoonlijk letsel bij de gebruiker.

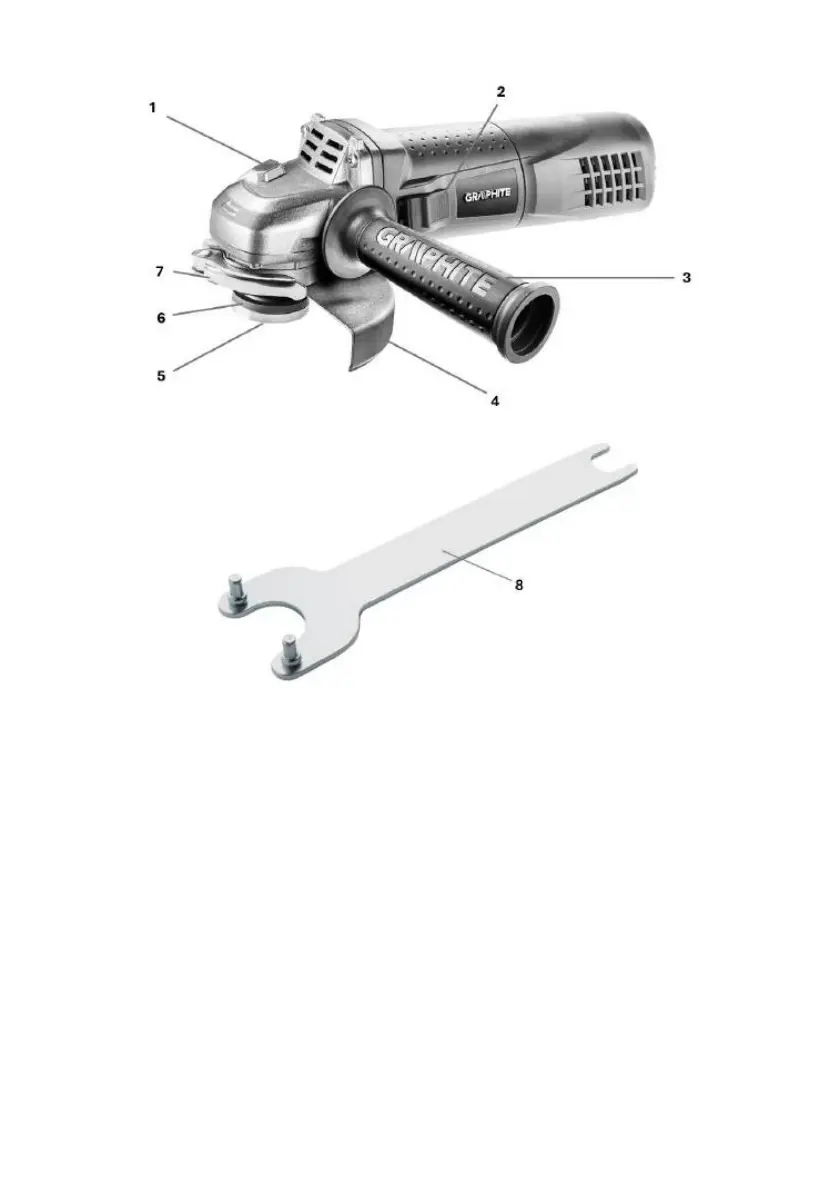

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding. 1. Spindelvergrendelknop 2. Schakelaar 3. Extra handvat 4. Schild 5. Externe flens 6. Binnenflens 7. Hendel (schildbeschermer) 8. Speciale sleutel * Er kunnen verschillen zijn tussen de tekening en het product. ACCESSOIRES Schild - 1 stuk. Speciale sleutel - 1 stuk. Extra handvat - 1 stuk. VOORBEREIDING OP HET WERK EEN EXTRA HANDGREEP MONTEREN De extra handgreep (3) wordt geïnstalleerd in een van de gaten op de schuurkop. Het gebruik van een schuurmachine met een extra handgreep wordt aanbevolen. Als u de schuurmachine tijdens het werken met beide handen vasthoudt (en ook de extra handgreep gebruikt), is er minder risico dat uw hand de draaiende schijf of borstel raakt en letsel oploopt door terugslag.

INSTALLATIE EN AFSTELLING VAN HET SCHILD De mesbescherming beschermt de gebruiker tegen splinters, toevallig contact met het uitrustingsstuk of vonken. Door het ontwerp van de bladbeschermerbevestiging kan de beschermer zonder gereedschap in de optimale positie worden gezet. • Draai de hendel (7) op de schijfbescherming (4) los en trek deze terug.

• Draai de schijfbescherming (4) in de gewenste positie. • Vergrendel door de hendel (7) te laten zakken. Het verwijderen en afstellen van de schijfbescherming gebeurt in omgekeerde volgorde van de installatie. VERVANGING VAN GEREEDSCHAP Tijdens het verwisselen van gereedschap moeten werkhandschoenen worden gedragen. De asblokkeerknop (1) mag alleen worden gebruikt om de as van de slijpmachine te blokkeren bij het monteren of demonteren van het uitrustingsstuk. Hij mag niet gebruikt worden als remknop terwijl de schijf draait. Dit kan de slijpmachine beschadigen of de gebruiker verwonden. SCHIJFBEVESTIGING Voor slijp- of doorslijpschijven met een dikte van minder dan 3 mm moet de moer van de buitenflens (5) plat op de schijfzijde worden vastgeschroefd. - Druk op de spilvergrendelknop (1). • Steek de speciale sleutel (8) (meegeleverd) in de gaten van de buitenste flens (5).

• Sleutel omdraaien - losdraaien (8) en buitenflens (5) verwijderen. • Plaats de schijf zodat deze tegen het oppervlak van de binnenste flens (6) wordt gedrukt. • Schroef de buitenste flens (5) erop en draai deze licht vast met de speciale sleutel (8). De demontage van de schijven gebeurt in omgekeerde volgorde van de montage. Bij montage moet de schijf tegen het oppervlak van de binnenflens (6) worden gedrukt en centraal op de onderkant worden geplaatst. PASSEND WERKGEREEDSCHAP MET DRAADGAT • Druk op de spilvergrendelknop (1). • Verwijder het eerder gemonteerde werktuig - indien aanwezig. • Verwijder beide flenzen - binnenflens (6) en buitenflens (5) - voor de installatie. • Schroef het schroefdraadgedeelte van het uitrustingsstuk op de as en draai het iets vast. Demontage van werkgereedschap voor draadgaten gebeurt in omgekeerde volgorde van montage.

MONTAGE VAN HAAKSE SLIJPER IN HAAKSE SLIJPMACHINEHOUDER Het is toegestaan om de haakse slijper te gebruiken in een speciaal statief voor haakse slijpers, op voorwaarde dat het correct gemonteerd is in overeenstemming met de montage-instructies van de fabrikant van het statief. BEDIENING / INSTELLINGEN Controleer de staat van de slijpschijf voordat je deze gebruikt. Gebruik geen afgebrokkelde, gebarsten of anderszins beschadigde slijpschijven. Een versleten schijf of borstel moet voor gebruik direct worden vervangen door een nieuwe. Als je klaar bent met werken, schakel dan altijd de schuurmachine uit en wacht tot het gereedschap volledig tot stilstand is gekomen. Pas dan kan de schuurmachine worden opgeborgen. Rem de draaiende slijpschijf niet door deze tegen het werkstuk te drukken. Overbelast de slijpmachine nooit.

Het gewicht van het elektrische apparaat oefent voldoende druk uit om het apparaat effectief te laten werken. Overbelasting en te hoge druk kunnen leiden tot gevaarlijke breuken in het elektrische gereedschap. • Als de schuurmachine tijdens het gebruik valt, is het essentieel om het gereedschap te inspecteren en, indien nodig, te vervangen als het beschadigd of vervormd blijkt te zijn. • Sla het gereedschap nooit tegen het werkmateriaal. • Vermijd stuiteren en schrapen met de schijf, vooral bij het werken aan hoeken, scherpe randen enz. (dit kan leiden tot verlies van controle en terugslag). (dit kan leiden tot verlies van controle over het elektrische gereedschap en terugslageffect). • Gebruik nooit cirkelzaagbladen die ontworpen zijn voor het zagen van hout.

Het gebruik van dergelijke zaagbladen resulteert vaak in een terugslagverschijnsel van het elektrische gereedschap, verlies van controle en kan leiden tot letsel bij de bediener. AAN/UIT Houd de schuurmachine tijdens het opstarten en gebruik met beide handen vast. • Druk op het achterste gedeelte van de schakelaar (2). • Schuif de schakelaar (2) naar voren - (naar het hoofd toe).

• Voor continu gebruik - druk op de knop aan de voorkant van de schakelaar. • De schakelaar wordt automatisch vergrendeld in de stand voor continu bedrijf. • Om het apparaat uit te schakelen - druk op de achterkant van de schakelknop (2). Wacht na het starten van de slijpmachine tot de slijpschijf de maximale snelheid heeft bereikt voordat u met het werk begint. De schakelaar mag niet worden bediend terwijl de schuurmachine is in- of uitgeschakeld. De schakelaar van de schuurmachine mag alleen worden bediend als het elektrische gereedschap uit de buurt van het werkstuk is. Het apparaat heeft een zekeringbeveiligde schakelaar, wat betekent dat als de netstroom tijdelijk uitvalt of als het apparaat in een stopcontact wordt gestoken met de schakelaar in de stand "aan", het apparaat niet start.

In dat geval moet de schakelaar worden teruggedraaid naar de stand "uit" en moet het apparaat opnieuw worden gestart. KNIPPEN • Snijden met een haakse slijper kan alleen in een rechte lijn. • Snijd het materiaal niet terwijl je het in je hand houdt. • Grote werkstukken moeten ondersteund worden en er moet op gelet worden dat de steunpunten zich dicht bij de snijlijn en aan het uiteinde van het materiaal bevinden. Materiaal dat stabiel is geplaatst, zal tijdens het snijden niet bewegen. • Kleine werkstukken moeten bijvoorbeeld in een bankschroef of met klemmen worden vastgeklemd. Het materiaal moet zo.

80 worden opgespannen dat het snijpunt zich dicht bij het spanelement bevindt. Dit zorgt voor een grotere snijprecisie. • Laat de snijschijf niet trillen of stampen, want dit gaat ten koste van de snijkwaliteit en kan ertoe leiden dat de snijschijf breekt. • Tijdens het snijden mag er geen zijdelingse druk worden uitgeoefend op de snijschijf. • Gebruik de juiste snijschijf afhankelijk van het te snijden materiaal. • Bij het doorsnijden van materiaal wordt aanbevolen dat de aanvoerrichting in lijn is met de draairichting van de snijschijf. De zaagdiepte is afhankelijk van de diameter van de schijf. • Gebruik alleen schijven met een nominale diameter die niet groter is dan aanbevolen voor het slijpmodel. • Bij diepe zaagsneden (bijv. profielen, bouwstenen, bakstenen, enz. ) mogen de klemflenzen niet in contact komen met het werkstuk.

Snijschijven bereiken zeer hoge temperaturen tijdens gebruik - raak ze niet aan met onbeschermde lichaamsdelen voordat ze zijn afgekoeld. SCHUREN Slijpwerkzaamheden kunnen worden uitgevoerd met bijvoorbeeld slijpschijven, komschijven, lamellenschijven, schijven met schuurvlies, staalborstels, flexibele schijven voor schuurpapier, enz. Elk type schijf en werkstuk vereist een geschikte werktechniek en het gebruik van geschikte persoonlijke beschermingsmiddelen. Schijven die zijn ontworpen voor snijden mogen niet worden gebruikt voor schuren. Slijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf. • Slijp niet met de zijkant van de schijf. De optimale werkhoek voor dit type schijf is 30o. • Slijpwerkzaamheden mogen alleen worden uitgevoerd met slijpschijven die geschikt zijn voor het materiaal.

Bij het werken met lamellenschijven, schuurvliesschijven en flexibele schijven voor schuurpapier moet worden gelet op de juiste invalshoek. - Schuur niet met het hele oppervlak van de schijf. - Deze soorten schijven worden gebruikt voor het bewerken van vlakke oppervlakken.

Draadborstels zijn voornamelijk bedoeld voor het reinigen van profielen en moeilijk bereikbare plaatsen. Ze kunnen worden gebruikt om bijvoorbeeld roest, verflagen enz. van materiaaloppervlakken te verwijderen. Gebruik alleen gereedschappen waarvan de toegestane snelheid hoger is dan of gelijk is aan de maximale snelheid van de onbelaste haakse slijper. BEDIENING EN ONDERHOUD Haal de stekker uit het stopcontact voordat u overgaat tot installatie, aanpassing, reparatie of bediening. ONDERHOUD EN OPSLAG • Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken. • Gebruik geen water of andere vloeistoffen om schoon te maken. • Het apparaat moet worden schoongemaakt met een droge doek of worden doorgeblazen met perslucht onder lage druk. • Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen. • Als het netsnoer beschadigd is, moet het vervangen worden door een snoer met dezelfde eigenschappen. Laat dit over aan een gekwalificeerde vakman of laat het apparaat nakijken. • Als er overmatige vonken op de commutator ontstaan, laat dan de koolborstels van de motor controleren door een gekwalificeerd persoon. • Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen. KOOLBORSTELS VERVANGEN Versleten (korter dan 5 mm), verbrande of gebarsten koolborstels moeten onmiddellijk worden vervangen. Vervang altijd beide koolborstels tegelijk. Koolborstels mogen alleen worden vervangen door een gekwalificeerd persoon met gebruik van originele onderdelen. Eventuele defecten moeten worden gerepareerd door het geautoriseerde servicecentrum van de fabrikant.

TECHNISCHE SPECIFICATIES BEOORDELINGSGEGEVENS Slijpmachine hoekig Parameter Waarde Voedingsspanning 230 V AC Voedingsfrequentie 50 Hz Nominaal vermogen 900 W Nominale snelheid 12000 min-1 Diameter schijf 125 mm Diameter inwendige schijf 22,2 mm Spindeldraad M14 Beschermingsklasse II Massa 2. 05 kg Jaar van productie 2025 GELUIDS- EN TRILLINGSGEGEVENS Informatie over geluid en trillingen Geluidsemissies zoals geluidsdrukniveau LpA en geluidsvermogensniveau LwA en meetonzekerheid K worden hieronder gegeven in de instructies volgens EN 60745. Trillingswaarden (versnellingswaarde) ah en meetonzekerheid K worden hieronder gegeven in overeenstemming met EN60745. Het trillingsniveau in deze instructies is gemeten in overeenstemming met de meetprocedure van EN60745 en kan worden gebruikt om elektrisch gereedschap te vergelijken.

Het kan ook worden gebruikt voor een voorlopige beoordeling van blootstelling aan trillingen. Het aangegeven trillingsniveau is representatief voor het basisgebruik van het elektrische apparaat. Als het elektrische apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, en als het niet voldoende wordt onderhouden, kan het trillingsniveau veranderen. De hierboven genoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de hele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het elektrische gereedschap is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Op deze manier kan de totale blootstelling aan trillingen veel lager uitvallen.

MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie over afvalverwijdering.

Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet milieuvriendelijk zijn. Niet-gerecyclede apparatuur vormt een potentieel risico voor het milieu en de menselijke gezondheid. "GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "handleiding"), met inbegrip van onder andere. Alle auteursrechten op de inhoud van deze handleiding (hierna te noemen "handleiding"), met inbegrip van maar niet beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zijn onderworpen aan de wettelijke bescherming op grond van de wet van 4 februari 1994 inzake het auteursrecht en de naburige rechten (d. w. z. Journal of Laws 2006 nr.

90 Item 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van de gehele handleiding en de afzonderlijke elementen zonder schriftelijke toestemming van GTX Polen is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid. EG-verklaring van overeenstemming Fabrikant: GTX Poland Sp. z o. o. Sp. k. , 2/4 Pograniczna St. 02-285 Warschau Product: Haakse slijper Model: 59G087 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant.
