Pagina 1/10

Betriebsanleitung

USB-C™ Premium Multiport-Adapter

62113

- 1 -

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2020-09-17

V2.1 aw

Änderungen vorbehalten.

1 Sicherheitshinweise

• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor

Gebrauch.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige

Hinweise zum korrekten Gebrauch.

• Bewahren Sie die Betriebsanleitung auf.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des

Produktes verfügbar sein.

• Öffnen Sie niemals das Gehäuse.

• Modizieren Sie Produkt und Zubehör nicht.

• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-

wandfreiem Zustand.

Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern

muss gegen unbeabsichtigte Weiterbenutzung gesichert werden.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-

digungen, Störungen und anderen nicht durch die Begleitdoku-

mentation behebbaren Problemen, an den Händler oder Hersteller.

• Installieren Sie das Produkt und die daran befestigten Geräte so,

dass keine Personen oder Sachen z. B. durch Herabstürzen, Stol-

pern o. ä. verletzt oder beschädigt werden können.

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen

unbeabsichtigte Benutzung.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe

und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen

und mechanischen Druck.

Hitzestau:

• Decken Sie das Produkt nicht ab.

• Halten Sie um das gesamte System ausreichend Freiraum, um

eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-

gungen zu vermeiden.

2 Beschreibung und Funktion

2.1 USB-C

Premium Multiport-Adapter

Dieses Gerät erweitert erweitert ein USB-C™ Gerät um einen Ethernet-, einen

HDMI™-, einen VGA- und einen Mini DisplayPort-Anschluss sowie zwei USB-A

3.0-Anschlüsse, einen USB-A 1.2 BC-Anschluss, einen USB-C™-Anschluss (zum

Laden), einen 3.5 mm-Audio-Buchse, einen SD-Kartenslot und einen microSD-

Kartenslot.

2.2 Lieferumfang

USB-C

Premium Multiport-Adapter, Betriebsanleitung

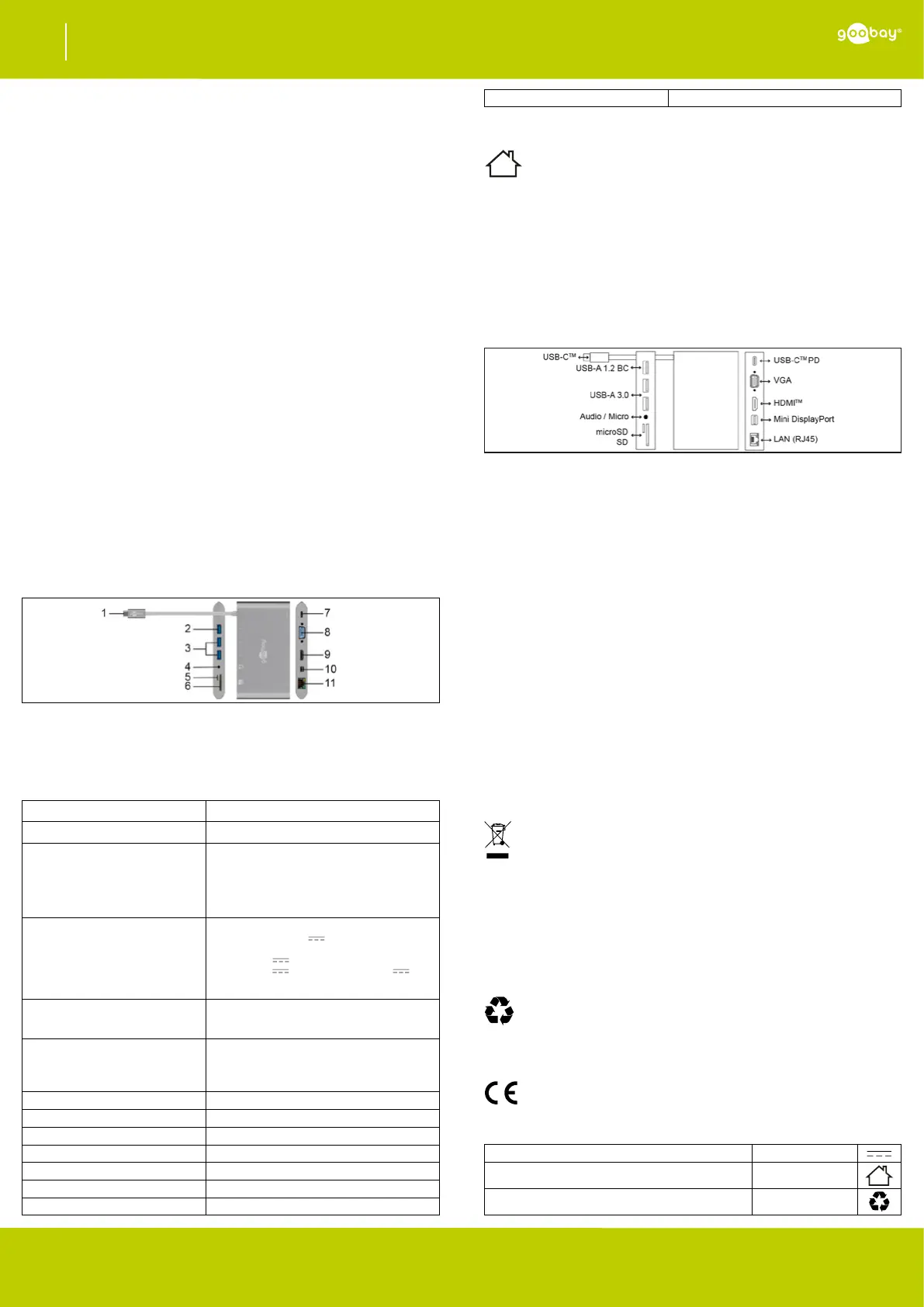

2.3 Bedienelemente

1 USB-C™-Stecker 2 USB 1.2 BC-Buchse (Typ A)

3 2x USB 3.0-Buchse (Typ A) 4 3.5 mm-Audio-Buchse

5 microSD-Kartenslot 6 SD-Kartenslot

7 USB-C™-PD-Ladebuchse 8 VGA-Buchse HD (15-polig)

9 HDMI

-Buchse 10 Mini DisplayPort-Buchse

11 RJ45-Buchse (8P8C)

2.4 Technische Daten

Artikelnummer 62113

Eingang USB-C

Stecker

Ausgänge

HDMI

-Buchse | USB 1.2 BC-Buchse

(Typ A) | 2x USB 3.0-Buchse (Typ A) |

SD-Kartenslot | microSD-Kartenslot | USB-

Ladebuchse | RJ45-Buchse (8P8C) |

VGA-Buchse HD (15-polig) | 3.5 mm-Audio-

Buchse | Mini DisplayPort-Buchse

Max. Leistung

USB-C™-PD-Ladebuchse

(PD = Power Delivery)

USB 3.0-Buchsen, Typ A (gesamt)

USB BC 1.2-Buchse, Typ A

bis zu 60 W @ 20 V

/ 3,0 A

10 W @ 5 V / 2,0 A

7,5 W @ 5V / 1,5 A (5 W @ 5,0 V / 1

A gemeinsam für die beiden USB 3.0-Aus-

gänge)

Max. Auösung

HDMI™- / Mini DisplayPort-Buchse

VGA-Buchse

4K x 2 K @ 30 Hz

1920p x 1200p @ 60 Hz

Datenübertragungsrate

USB 3.0

SD 3.0 UHS-I

SD/SDHC/SDXC

5 Gbit/s

Lesen 70 Mbit/s / Schreiben 90 Mbit/s

bis zu 128 GB

Unterstützte Bandbreite 10 / 100 / 1000 Mbit/s

Betriebstemperatur 0 - +45 °C

Betriebsluftfeuchtigkeit 10-90 % RH

Lagertemperatur -10 - +70 °C

Luftfeuchtigkeit bei Lagerung 10-90 % RH

Gewicht (g) 198

Maße (mm) 137 x 75 x 17

Kabellänge (cm) 16

Tab.: Technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den

„Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet.

Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das

Nichtbeachten und Nichteinhalten dieser Bestimmungen und der

Sicherheitshinweise kann zu schweren Unfällen, Personen- und

Sachschäden führen.

4 Vorbereitung

• Vergleichen Sie die technischen Daten aller zu verwenden-

den Geräte und stellen Sie die Kompatibilität sicher.

• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und

Unversehrtheit.

5 Anschluss und Bedienung

• Schließen Sie Ihre Geräte über passende Adapter- bzw.

Verbindungskabel an die Anschlüsse des USB-C

Premium

Multiport-Adapters an.

Fig.: Anschluss und Bedienung

Die grüne Status-LED an der RJ45-Buchse leuchtet, wenn eine hardwareseitige

Verbindung besteht. Die orange Status-LED an der RJ45-Buchse blinkt, wenn

Datenübertragung stattndet.

Datenübertragung ist für alle Anschlüsse außer RJ45, Mini DisplayPort, VGA und

HDMI

in beide Richtungen möglich.

Laden angeschlossener Geräte ist nur an den Gehäusebuchsen möglich.

Vor, während und nach dem Betrieb sind keine Bedienelemente zu bedienen.

Vor oder während des Betriebs ist keine Softwareinstallation nötig.

Ab- und Wiedereinstecken der Geräte kann bei Fehlern zur Behebung dienen.

Trennen Sie nicht die Stromversorgung während der Datenübertragung, um mögli-

che Datenverluste zu vermeiden.

Verwenden Sie nur einen Videoanschluss gleichzeitig, um die Funktion des Produk-

tes zu gewährleisten.

6 Wartung, Pege, Lagerung und Transport

Das Produkt ist wartungsfrei.

ACHTUNG! Sachschäden

• Verwenden Sie nur ein trockenes und weiches Tuch zum

Reinigen.

• Verwenden Sie keine Reinigungsmittel und Chemikalien.

• Lagern Sie das Produkt kühl und trocken.

• Lagern Sie das Produkt bei längerem Nichtgebrauch für

Kinder unzugänglich und in trockener und staubgeschützter

Umgebung.

• Heben Sie die Originalverpackung für den Transport auf.

7 Entsorgungshinweise

7.1 Produkt

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung

zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-

mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektri-

sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die

Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos

zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol

auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese

Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung

von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

7.2 Verpackung

Verpackungen können kostenlos in den entsprechenden Sammelstellen

entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack

und Glas im Altglas-Container.

DE4535302615620

8 EU-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay

, eine registrierte Handelsmarke der

Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen

und Richtlinien der europäischen Bestimmungen erfüllt.

9 Verwendete Symbole

Gleichspannung IEC 60417- 5031

Nur zur Verwendung im Innenbereich IEC 60417- 5957

Recycling

ISO 7001 - PI PF 066

- 2 -

User Manual

USB-C™ Premium Multiport Adapter

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2020-09-17

V2.1 aw

Subject to change without notice.

62113

1 Safety Instructions

• Read the user manual completely and carefully before use.

It is part of the product and contains important information for correct

use.

• Keep this user manual.

It must be available for uncertainties and passing the product.

• Do not open the housing.

• Do not modify product and accessories.

• Do not short-circuit connections and circuits.

• Use product, product parts and accessories only in perfect

condition.

A defective device may not be put into operation, but must be protected

against further use.

• In case of questions, defects, mechanical damage, trouble

and other problems, non-recoverable by the documentation,

contact your dealer or producer.

• Install the system and devices attached to it in a way that

persons cannot be injured, or objects not be damaged for

example by dropping or stumbling.

Not meant for children. The product is not a toy!

• Secure packaging, small parts and insulation against acciden-

tal use.

• Avoid stresses such as heat and cold, moisture and direct

sunlight, microwaves, vibrations and mechanical pressure.

Heat storage:

• Do not cover the product.

• Keep enough space around all devices for a good ventilation

and free motion and to avoid damages.

2 Description and Function

2.1 USB-C™ Premium Multiport Adapter

This device extends an USB-C™ device with an Ethernet, HDMI™, VGA and Mini

DisplayPort connector as well as two USB-A 3.0 connectors, one USB-A 1.2 BC

connector, one USB-C™ PD connector (for charging), one 3.5 mm audio port, one

SD card slot and one microSD card slot.

2.2 Scope of delivery

USB-C™ Premium Multiport Adapter, User manual

2.3 Operating elements

1 USB-C™ plug 2 USB 1.2 BC socket (type A)

3 2x USB 3.0 socket (type A) 4 3.5 mm audio port

5 microSD card slot 6 SD card slot

7 USB-C

PD charging socket 8 VGA socket (15-pin)

9 HDMI™ socket 10 Mini DisplayPort socket

11 RJ45 socket (8P8C)

2.4 Specications

Article number 62113

Input USB-C™ plug

Outputs

HDMI™ jack | USB 1.2 BC socket (type A) |

2x USB 3.0 socket (type A) |

SD card slot | microSD card slot | USB-C

PD charging socket | RJ45 socket (8P8C)

| VGA socket (15-pin) | 3.5 mm audio port |

Mini DisplayPort socket

Max. output

USB-C™ PD charging socket

(PD = Power Delivery)

USB 3.0 socket, type A (total output)

USB BC 1.2 socket, type A

60 W @ 20 V

/ 3.0 A

10 W @ 5 V / 2.0 A

7.5 W @ 5V / 1.5 A (5 W @ 5.0 V /

1.0 A, together for the remaining USB 3.0

sockets)

Maxi. resolution

HDMI™ / Mini DisplayPort socket

VGA socket

4K x 2 K @ 30 Hz

1920p x 1200p @ 60 Hz

Data transmission rate

USB 3.0

SD 3.0 UHS-I

SD/SDHC/SDXC

5 Gbit/s

reading 70 Mbit/s / writing 90 Mbit/s

up to 128 GB

Supported bandwidth 10 / 100 / 1000 Mbit/s

Operating temperature 0 - +45 °C

Operating humidity 10-90 % RH

Storage temperature -10 - +70 °C

Storage humidity 10-90 % RH

Weight (g) 198

Dimensions (mm) 137 x 75 x 17

Cable length (cm) 16

Tab.: Specications

3 Intended Use

We do not permit using the device in other ways like described in chapter

„Description and Function“ or in the „Safety Instructions“. Use the product

only in dry interior rooms. Not attending to these regulations and safety

instructions might cause fatal accidents, injuries, and damages to

persons and property.

4 Preparing

• Compare the specications of all used devices to ensure

compatibility.

• Check the scope of delivery for completeness and integrity.

5 Connecting

• Connect your devices to the ports of the USB-C™ Premium

Multiport Adapter using appropriate adapter or connection cables.

Fig. Connecting

The green status LED on the RJ45 socket lights up if a hardware connection exists.

The orange status LED on the RJ45 socket ashes when data transfer is taking

place.

Data transfer is possible in both directions for all ports except RJ45, Mini Display-

Port, VGA and HDMI

Charging of connected devices is only possible at the housing sockets.

There are no operating elements to be operated before, during and after operation.

No software installation is required before or during operation.

Disconnecting and reconnecting the devices can be used to rectify faults.

Do not disconnect the power supply during data transmission to avoid possible data

loss.

Use only one video connection at a time to ensure proper operation of the product.

Maintenance, Care, Storage and Transportation

The product is maintenance-free.

NOTICE! Material damage

• Clean only with a dry, soft cloth.

• Do not use cleaning agents and chemicals.

• Store cool and dry.

• Store the product out the reach of children and in a dry and dust-

protected ambience when not in use.

• Keep and use the original packaging for transport.

7 Disposal Notes

7.1 Product

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its components

must be recycled or disposed apart from each other. Otherwise contami-

native and hazardous substances can pollute our environment.

As a consumer, you are committed by law to dispose electrical and electronic de-

vices to the producer, the dealer, or public collecting points at the end of the devices

lifetime for free. Particulars are regulated in national right. The symbol on the pro-

duct, in the user`s manual, or at the packaging alludes to these terms. With this kind

of waste separation, application, and waste disposal of used devices you achieve an

important share to environmental protection.

WEEE No: 82898622

7.2 Packaging

Packaging can be disposed of free of charge at the suitable collection

points – paper belongs in paper bins, plastics belong in yellow sacks and

glass belongs in used glass bins.

DE4535302615620

8 EU Declaration of Conformity

With the CE sign, Goobay

, a registered trademark of the Wentronic

GmbH ensures, that the product is conformed to the basic European

standards and directives.

9 Symbols used

Direct current IEC 60417- 5031

For indoor use only IEC 60417- 5957

Recycling

ISO 7001 - PI PF 066

Product specificaties

Merk:	Goobay
Categorie:	Niet gecategoriseerd
Model:	62113
Kleur van het product:	Zilver
Gewicht:	200 g
Breedte:	135 mm
Diepte:	210 mm
Hoogte:	17 mm
Snoerlengte:	0.13 m
Connectiviteitstechnologie:	Bedraad
Ethernet LAN:	Ja
Geïntegreerde geheugenkaartlezer:	Ja
Compatibele geheugenkaarten:	MicroSD (TransFlash), MicroSDHC, MicroSDXC, SD, SDHC, SDXC
VGA (D-Sub)poort(en):	1
Aantal HDMI-poorten:	1
Aantal Ethernet LAN (RJ-45)-poorten:	1
Certificering:	CE, WEEE
Resolutie (maximum analoog):	1920 x 1200 Pixels
Resolutie (maximum digitaal):	3840 x 2160 Pixels
Ethernet LAN, data-overdrachtsnelheden:	1000 Mbit/s
Kleur kabel:	Zilver
Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A:	3
Aantal poortenUSB 3.2 Gen 1 (3.1 Gen 1) Type C:	1
Hostinterface:	USB 3.2 Gen 1 (3.1 Gen 1) Type-C
Mini DisplayPort kwantiteit:	1
USB Power Delivery:	Ja
USB Power Delivery tot max.:	60 W
VGA (D-Sub) uitgang ports:	1
Overdrachtssnelheid:	5000 Mbit/s
Hub-interfaces:	DisplayPort, HDMI, RJ-45, USB 3.2 Gen 1 (3.1 Gen 1) Type-A, VGA
