Fuxtec FX-GS36 Handleiding

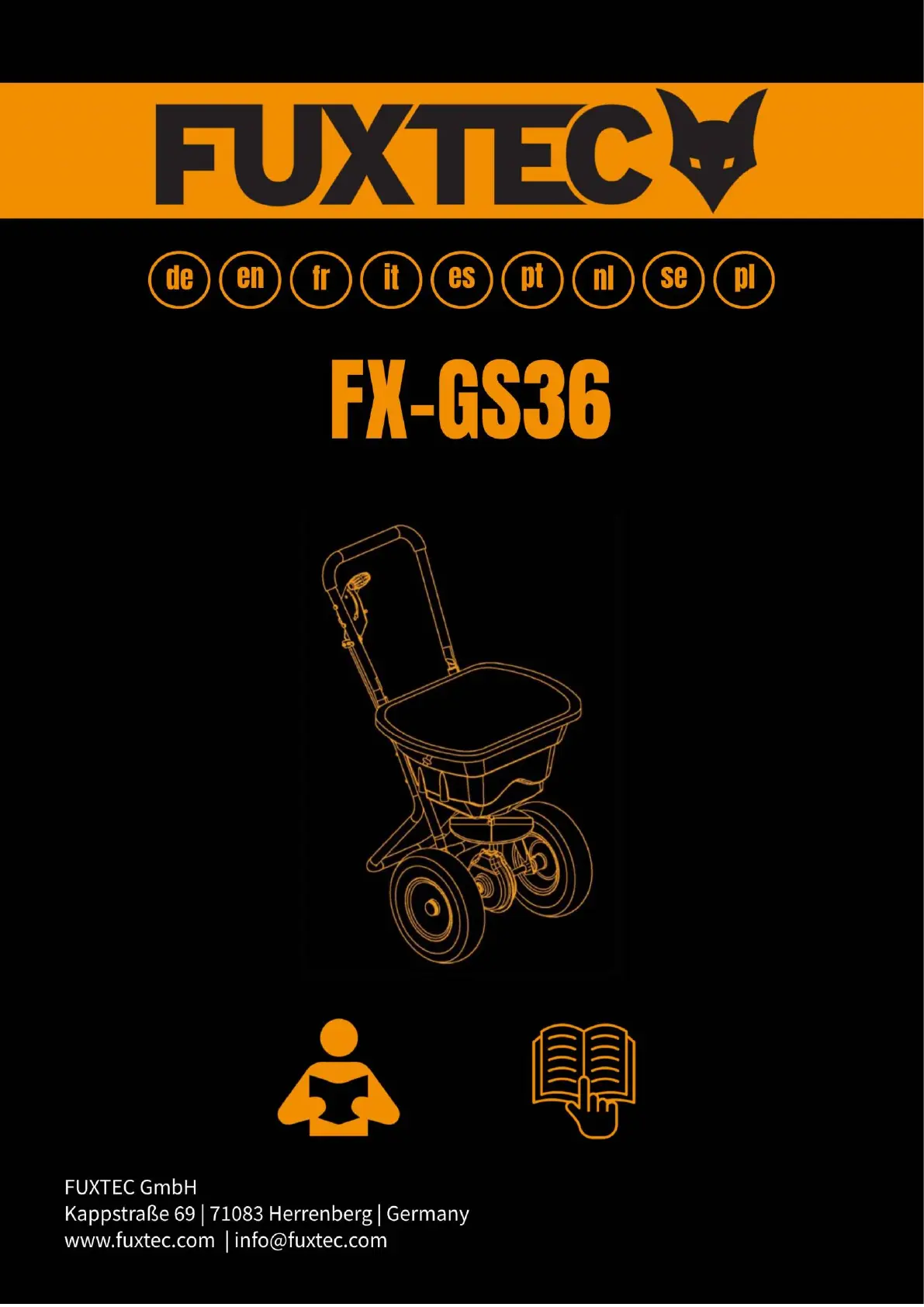

Manual_FX-GS36_Int24_rev8 91 NEDERLANDSE VERSIE Geachte klant, We waarderen je vertrouwen! Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat voor de eerste keer gebruikt en voor elk gebruik! Hier vindt u alle informatie die u nodig hebt voor een veilig gebruik en een lange levensduur van het apparaat. Het is essentieel dat u alle veiligheidsinstructies in deze handleiding opvolgt! Bewaar deze gebruiksaanwijzing altijd bij het apparaat, zodat u deze in geval van twijfel altijd bij de hand hebt. GRANULATE VRACHTWAGEN FX-GS36 (36kg) FUXTEC GmbH Kappstraße 69, 71083 Herrenberg-Gültstein, Duitsland

Manual_FX-GS36_Int24_rev8 92 73. Beoogd gebruik De strooiwagen mag uitsluitend worden gebruikt voor het strooien van granulaat. Als uw strooier het granulaat niet gelijkmatig verdeelt, zorg er dan voor dat de voorkant van de tandwielkast naar de voorkant van de strooier is gericht. De waaier moet rechtsom draaien. Als je het tandwiel omdraait, draait het schoepenwiel tegen de wijzers van de klok in. Reinig het schoepenrad na elk gebruik. Resten op het schoepenrad veroorzaken een ongelijkmatige verdeling. Je strooier is ontworpen om de beste strooiresultaten te geven bij een snelheid van 5 km/u (dit is een stevige wandeling). Langzamere of hogere snelheden zullen je strooibeeld veranderen. Vochtig strooimateriaal of granulaat verandert de stroomsnelheid en dus ook het strooibeeld. Reinig je strooier grondig na elk gebruik. Versnellingsbakken zijn al in de fabriek gesmeerd. 74.

Voorbereiding en veiligheid • Draag gezichtsbescherming of een veiligheidsbril tijdens gebruik • Draag geschikte kleding. Draag alleen dicht schoeisel met antislipzolen. Gebruik de strooier niet met sandalen of blote voeten. • Draag nauwsluitende kleding. Vermijd kleding die te los zit • Draag anti-slip handschoenen tijdens gebruik • Draag indien nodig een stofmasker op basis van het te verspreiden materiaal. • Lang haar moet naar achteren worden gebonden • Breng richtingsmarkeringen aan voordat u de korrelstrooier gebruikt • Gebruik het alleen bij daglicht of goed kunstlicht. • Lees en volg alle instructies van de fabrikant van de chemicaliën ATTENTIE • Houd tijdens het werk je ogen gericht op het oppervlak waaraan gewerkt wordt; laat je niet afleiden. • Zorg voor een veilige ondergrond en rijrichting.

Manual_FX-GS36_Int24_rev8 96 Stap 2 • Neem de 2 wielophangingen en verbind ze met de as zoals afgebeeld • Schroef de uiteinden van de verbindingsbuis aan de linker- en rechterwielophanging met M6X40 bouten en M6 moer. • Verbind de verbindingsbuis met de assteunplaat • Verbind de bevestigde steunpoot met de wielophanging en trechter met M6X70 bouten, M6 moer en 6 mm ring. Opmerking: De schroeven moeten niet worden vastgedraaid, maar voorlopig alleen worden voorgemonteerd!

Manual_FX-GS36_Int24_rev8 97 Stap 3 • Plaats de binnenste asbus netjes in de buitenste asbus. • Monteer het rechterwiel op de rechteras met de M5x45 bout en M5 moer, met de eindkap met behulp van een houten of rubberen hamer. • Monteer het linkerwiel op de linkeras met de M5x45 bout en de M5 moer, met de eindkap met behulp van een houten of rubberen hamer.

Manual_FX-GS36_Int24_rev8 99 Stap 5 ▪ Duw het uiteinde van de staaldraad in het kleine gat in het bedieningspaneel • Draai de twee M5x10-schroeven en de moeren op de drukplaat los. • Plaats het plastic deel in de sleuf van de drukplaat • Draai de M5x10-bout en de bijbehorende moer weer vast. Bevestig de splitpen aan het uiteinde van de as

Manual_FX-GS36_Int24_rev8 103 81. Klantenservice Originele reserveonderdelen worden geleverd door de servicewerkplaatsen en dealers. Wij raden u aan het apparaat naar een erkend servicecentrum te brengen voor jaarlijks onderhoud en controle van de beveiligingen. Neem voor meer informatie over service en reserveonderdelen contact op met de dealer bij wie u de machine hebt gekocht. 82. Garantie De garantieperiode is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbewijs op een veilige plaats. Uitgesloten van garantie zijn slijtageonderdelen en schade veroorzaakt door onjuist gebruik, gebruik van geweld, technische wijzigingen, gebruik van onjuiste accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties mogen alleen worden uitgevoerd door erkende vakhandelaren. 83.

Instructies voor verwijdering Het apparaat is verpakt om schade tijdens transport te voorkomen. Deze verpakking is een grondstof en kan daarom worden hergebruikt of teruggevoerd naar de grondstofkringloop. Het apparaat en de accessoires zijn gemaakt van verschillende materialen, bijvoorbeeld metaal en plastic. Voer defecte onderdelen af als gevaarlijk afval. Vraag ernaar bij een gespecialiseerde winkel of bij de gemeente.
